1 总体方案设计

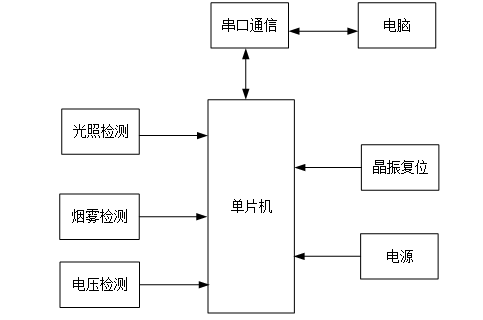

本课题为基于单片机和LabVIEW的多路数据采集器系统，在此将整个系统架构设计如图2.1所示，整个系统在硬件上采用了STC89C52单片机，光敏电阻，,MQ-2烟雾传感器，CH340串口通信模块等构成多路数据采集器系统的硬件部分，在功能上，其可以实现光照强度、电压、烟雾浓度的数据采集，并通过串口上传到PC电脑，并在电脑端通过LabVIEW完成上位机的制作，通过LabVIEW界面可以监控整个数据的状态多。
2 实物图
