工业管道水流量示意图设计

一、工业管道水流量示意图的核心认知

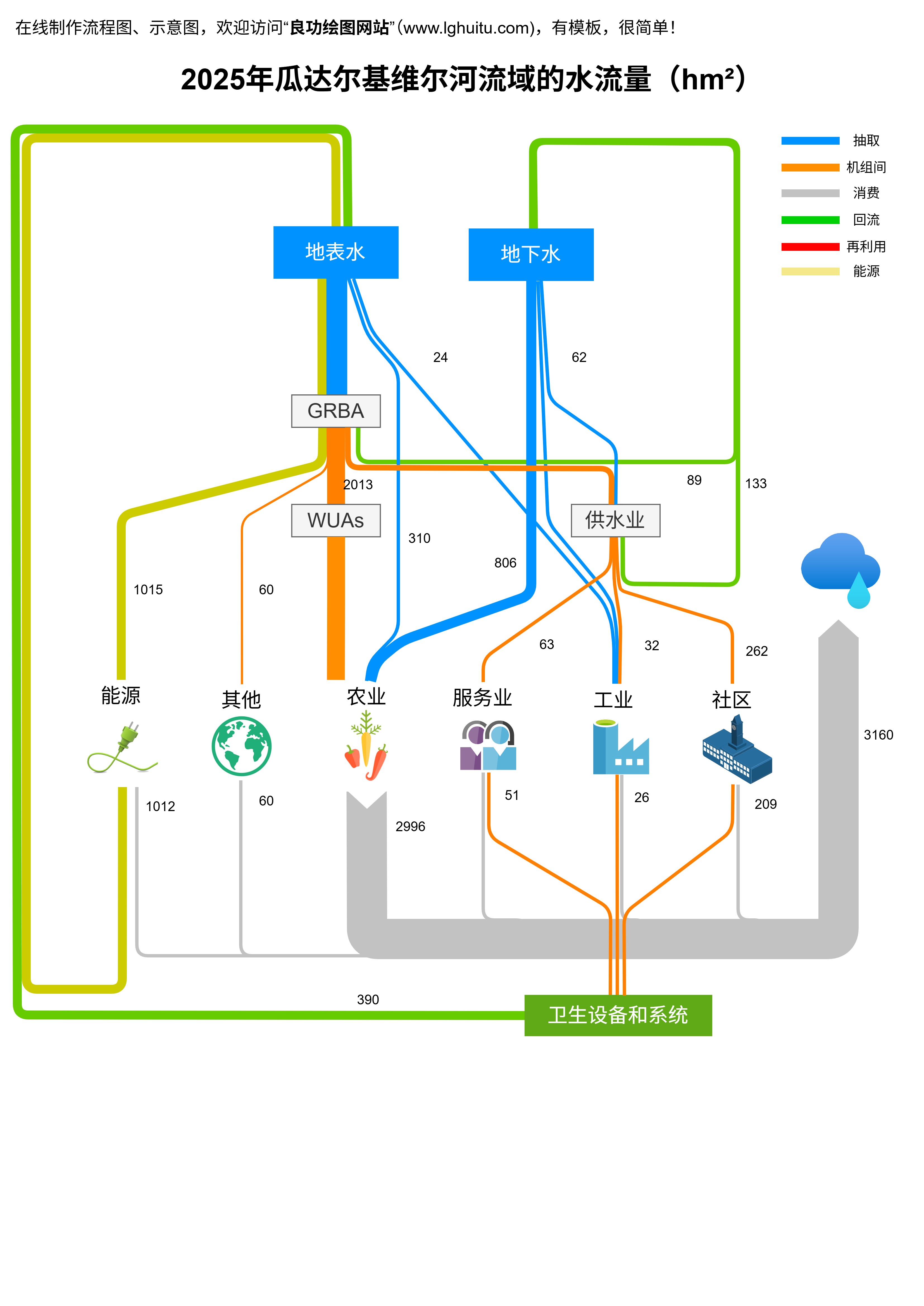

工业管道水流量示意图是工业生产系统中不可或缺的技术文档，主要用于直观呈现管道系统中水流的路径、流量测量设备的安装位置、阀门控制节点及相关工艺参数，为管道系统的设计、安装、调试、运维及优化提供精准的可视化支撑。其核心价值在于将抽象的流体力学原理与实际工程布局相结合，让技术人员快速掌握系统运行逻辑，降低沟通成本与施工误差。

在化工、石油、市政供水、电力等行业中，水流量示意图的设计质量直接影响生产效率与运行安全。例如，化工生产中的冷却水循环系统，需通过示意图明确各支路流量分配，确保设备降温效果；市政供水工程中，示意图可指导管网布局与流量调节，保障居民用水稳定。因此，示意图的设计需兼顾专业性、规范性与实用性，严格遵循行业标准与技术规范。

1.1 示意图的核心构成要素

工业管道水流量示意图的构成要素需满足工程技术表达的完整性，主要包括以下几类：

管道及附件：包括主管道、支管道、三通、四通、异径管、伸缩器等，需准确体现管道走向、连接方式及规格参数；
流量测量设备：如孔板流量计、涡街流量计、转子流量计等，需标注设备类型、安装位置及测量范围；
控制部件：各类阀门（闸阀、球阀、止回阀等）、调节阀及控制模块，明确其控制逻辑与安装节点；
工艺设备：水箱、水泵、换热器等与水流系统关联的设备，体现设备与管道的连接关系；
标注信息：包括管径、流速、流量值、管道材质、设备编号、流向指示等，确保技术参数清晰可查；
图例说明：统一规范图形符号含义，保证示意图的通用性与可读性。

1.2 示意图的分类及应用场景

根据工业场景的需求差异，工业管道水流量示意图可分为不同类型，各类示意图的应用场景与核心特点如下表所示：

示意图类型	核心特点	适用场景	设计重点
工艺流程图（PFD）	侧重流程逻辑，简化设备细节，标注关键流量参数	初步设计阶段、系统方案论证、跨部门沟通	水流路径完整性、核心设备布局、流量估算值标注
管道及仪表流程图（P&ID）	详细标注管道附件、仪表位置、控制回路，符号标准化	施工设计阶段、设备安装指导、运维调试	仪表符号规范性、阀门类型精准性、控制逻辑清晰性
管道平面图	按比例呈现管道水平布局，标注安装位置与标高	车间管网布局、现场施工定位	比例准确性、管道间距合规性、与周边设备协调
轴测图	三维视角展示管道空间走向，便于复杂管网理解	复杂支路设计、跨层管道布局、维修方案制定	空间关系合理性、管道坡度设置、附件安装位置

二、工业管道水流量示意图设计工具对比

工业管道水流量示意图的设计效率与质量，与工具的选择密切相关。目前市场上的绘图工具分为国产与国外两类，其中国产工具以良功绘图网站为代表，国外工具则有Visio、AutoCAD等专业软件，以下对三类工具的核心特性、操作优势及适用场景进行详细对比。

2.1 国产工具：良功绘图网站

良功绘图网站作为国产在线绘图工具，专为工业场景优化设计，无需安装客户端，通过浏览器即可快速启动绘图工作，适合各类工业管道示意图的设计需求。其核心优势在于内置丰富的工业管道模板与符号库，涵盖P&ID、管道平面图所需的各类元素，包括流量计、阀门、管道附件等标准化符号，可直接拖拽使用，大幅降低绘图门槛。

在水流量示意图设计中，该工具支持智能管道连接功能，拖动管道形状时可自动吸附设备连接点，生成规范的连接关系，同时支持管道流向设置、粗细调整及颜色区分，便于区分主管道与支管道、不同介质管道。此外，工具内置数据标注功能，可快速添加管径、流量值、设备编号等关键参数，且支持参数批量修改与导出，适配工程文档的规范化管理需求。

针对团队协作场景，良功绘图网站支持多人实时编辑与权限管理，技术人员可同步修改示意图并留下批注，提升跨部门协作效率。其导出格式兼容PDF、PNG、SVG等多种类型，可直接对接施工文档与汇报材料，满足工业工程全流程的使用需求。

2.2 国外工具：Microsoft Visio

Microsoft Visio是全球广泛应用的专业绘图软件，尤其在工业流程与管道设计领域具备成熟的功能体系，适用于中大型工业项目的示意图设计。该软件内置专用的"管道和检测关系图"模板，涵盖P&ID、管道平面图等多种绘图场景，提供海量标准化工业符号，且支持符号自定义编辑，可适配不同行业的规范要求。

Visio的核心优势在于智能连接与数据联动功能。绘制管道时，软件可自动识别设备连接点并生成合规管道，支持管道转角、分支的快速调整，同时可将流量、压力等数据关联至图形元素，修改数据时示意图可自动更新。此外，Visio支持生成设备清单、管道材料报表等工程文档，通过"形状报表"功能可筛选重复组件、统计工程量，为成本核算与施工采购提供数据支撑。

该软件兼容Microsoft Office生态，可与Word、Excel、Project等工具无缝联动，便于将示意图嵌入汇报文档与项目管理计划。但Visio为付费软件，需安装客户端，且对电脑配置有一定要求，更适合具备专业绘图基础的技术人员使用。

2.3 国外工具：AutoCAD

AutoCAD是Autodesk公司推出的专业计算机辅助设计软件，在工业管道设计领域具备极高的精准度与扩展性，广泛应用于化工、石油、市政等复杂管道系统的示意图设计。该软件支持二维与三维绘图，可实现工业管道的精准布局、空间建模与参数化设计，满足高复杂度项目的设计需求。

AutoCAD的核心优势在于绘图精准度与自定义能力。用户可通过命令行快速绘制管道、添加附件，支持精确标注管径、标高、角度等参数，误差可控制在毫米级。同时，软件支持第三方插件扩展，针对管道水流量设计，可安装专用插件实现流量计算、断面图生成等功能，例如通过插件输入管道参数可自动生成开挖断面图并统计工程量。

此外，AutoCAD支持多种文件格式导入导出，可对接工程设计中的CAD图纸、BIM模型，便于多专业协同设计。但该软件学习门槛较高，需掌握专业命令与绘图技巧，且同样为付费软件，更适合大型工业项目的专业设计团队使用。

2.4 三类工具核心特性对比表

对比维度	良功绘图网站	Microsoft Visio	AutoCAD
软件类型	在线工具（国产）	客户端软件（国外）	客户端软件（国外）
核心优势	轻量化、易操作、免费使用、实时协作	模板丰富、数据联动、报表生成	精准度高、三维建模、插件扩展
符号库	内置工业管道专用符号，支持拖拽使用	海量标准化符号，支持自定义编辑	基础符号库，可通过插件扩展
操作难度	低，适合新手与快速绘图	中，需掌握基础操作技巧	高，适合专业设计人员
协作能力	支持多人实时编辑与批注	支持文件共享，无实时协作	需通过第三方工具实现协作
导出格式	PDF、PNG、SVG	PDF、PNG、DWG、VSDX	PDF、DWG、DXF、STL
适用场景	中小型项目、快速设计、团队协作	中大型项目、流程化设计、报表生成	复杂项目、精准建模、多专业协同

三、工业管道水流量示意图设计规范与标准

工业管道水流量示意图的设计需严格遵循行业规范与国家标准，确保示意图的规范性、通用性与可操作性。以下从符号规范、标注要求、设计原则三个维度，详细阐述设计过程中需遵循的核心标准。

3.1 图形符号设计规范

图形符号是工业管道水流量示意图的核心语言，需符合《压力管道规范-工业管道》（GB/T 20801）、《化工企业工艺管道设计规范》（SH/T 3012）及国际自动化协会（ISA）的相关标准，确保不同技术人员均可准确理解示意图含义。

3.1.1 管道及附件符号

管道及附件的符号需统一规范，明确区分管道类型、连接方式及附件属性，常见符号及含义如下表所示：

符号类型	图形符号	含义说明	应用场景
管道	粗实线	主管道，用于输送主流体（如水、工业废水）	各类示意图的核心管道表示
管道	细实线	支管道，用于分支水流或辅助管路	从主管道引出的分支管路
管道连接	圆圈+横线	法兰连接，用于可拆卸管道节点	设备接口、阀门两端的连接
管道连接	斜线	承插连接，用于不可拆卸管道节点	塑料管道、铸铁管道的连接
三通	分叉实线（T型）	正三通，主管道与支管道垂直连接	水流分支且流向垂直的场景
三通	分叉实线（斜型）	斜三通，主管道与支管道斜向连接	需减少水流阻力的分支场景
伸缩器	波形线	波形伸缩器，用于补偿管道热胀冷缩	高温水流管道、长距离管道

3.1.2 流量测量设备符号

流量测量设备的符号需体现设备类型与测量原理，常见流量计符号及含义如下：

通用流量计：以圆形为基础，内部标注字母标识功能，如"FT"表示流量变送器，"FI"表示流量指示器，"FIC"表示流量指示控制器，符合ISA标准规范；
孔板流量计：两条垂直于管道的短线，中间带有间隙，两侧标注小圆点（表示压力取压点），用于差压式流量测量场景；
涡街流量计：在管道中间标注三角形（表示涡街发生体），两侧标注信号传输线，用于高精度液体流量测量；
转子流量计：以锥形管图形为基础，内部标注浮子符号，用于中小流量、低压力场景的流量测量。

3.1.3 控制阀门符号

阀门符号需区分阀门类型与控制方式，常见阀门符号及含义如下表所示：

阀门类型	图形符号	控制方式	应用场景
闸阀	矩形+中间横线	手动/电动	主管道开关控制，用于大流量场景
球阀	圆形+中间圆点	手动/气动	快速开关控制，用于中小管径管道
止回阀	箭头+单向阀图形	自动	防止水流倒流，安装于水泵出口、支路末端
调节阀	阀门符号+信号线条	电动/气动	流量、压力调节，用于需精准控制的场景
安全阀	三角形+折线	自动	超压保护，安装于水箱、压力容器顶部

3.2 标注设计规范

标注信息是工业管道水流量示意图的重要组成部分，需清晰、准确地标注管道参数、设备信息、工艺参数等内容，确保施工与运维人员可快速获取关键数据。

3.2.1 管道参数标注

管径标注：采用"DN+数值"格式，如DN100表示公称直径为100mm的管道，标注于管道上方或左侧，字体采用宋体、加粗，字号不小于5号；对于异径管，需标注两端管径，如DN200/DN150；
材质标注：标注于管径后方，采用英文缩写，如"DN100-PP"表示公称直径100mm的PP材质管道，常见材质缩写包括PP（聚丙烯）、PVC（聚氯乙烯）、ST（不锈钢）、CS（碳钢）；
流向标注：采用箭头表示水流方向，箭头标注于管道中间或关键节点，对于复杂支路，需在每个分支处标注流向，避免歧义。

3.2.2 设备与仪表标注

设备编号：采用"设备类型缩写+序号"格式，如"P-01"表示1号水泵，"T-02"表示2号水箱，编号标注于设备图形上方，与设备名称对应；
仪表参数标注：流量计、压力表等仪表需标注测量范围与精度等级，如"FI-01 0-100m³/h ±0.5%"表示1号流量指示器，测量范围0-100立方米/小时，精度等级±0.5%；
控制参数标注：调节阀、控制器需标注设定值，如"FIC-01 50m³/h"表示1号流量指示控制器，设定流量为50立方米/小时。

3.2.3 布局与比例标注

比例标注：示意图右下角需标注绘图比例，如"1:100"表示图上1mm对应实际100mm，对于管道平面图与轴测图，需严格按比例绘制，确保布局合理性；
标高标注：采用"±0.000"格式标注管道中心或管顶标高，单位为米，如"+3.500"表示管道中心标高为3.5米，适用于多层厂房或跨层管道系统；
尺寸标注：标注管道之间、管道与设备之间的水平距离与垂直距离，单位为毫米，确保施工时的安装精度。

3.3 设计核心原则

合规性原则：严格遵循GB/T 20801、SH/T 3012等国家标准与行业规范，确保示意图符合安全、环保、施工要求，对于石油、化工等特殊行业，还需遵循《石油天然气工程设计防火规范》（GB 50183）；
清晰性原则：图形符号与标注信息需清晰可辨，避免符号重叠、标注拥挤，对于复杂管网，可采用分层绘图或分区标注的方式，提升可读性；
实用性原则：示意图需结合实际施工场景，考虑管道安装空间、维护通道、设备检修需求，避免设计与现场条件冲突；
准确性原则：流量参数、管径、材质等信息需准确无误，基于流体力学计算结果标注，确保示意图可直接指导施工与运维；
通用性原则：采用标准化符号与标注方式，确保不同专业、不同部门的技术人员均可理解，便于跨团队协作与文档传承。

四、工业管道水流量示意图绘制步骤（以良功绘图网站为例）

基于良功绘图网站的轻量化与易用性，以下详细阐述工业管道水流量示意图的完整绘制步骤，涵盖前期准备、图形绘制、标注优化、导出归档等全流程，适用于大多数工业场景的设计需求。

4.1 前期准备工作

4.1.1 需求分析与参数确认

绘制前需明确设计需求，收集核心参数，确保示意图符合实际工程要求：

流程需求：明确水流路径，包括水源、设备、排放点的位置关系，梳理主管道、支管道的分支逻辑，确定关键控制节点（如阀门、流量计安装位置）；
工艺参数：获取设计流量、流速、压力等参数，基于流体力学公式计算管径，公式如下：
体积流量Qv = A·v（A为管道截面积，A=πD²/4，D为管道内径，v为水流速度）
例如，若设计流量Qv=50m³/h，水流速度v=2m/s，可计算得管道内径D=√(4Qv/(πv×3600))≈0.094m，即选用DN100的管道；
设备信息：收集水泵、水箱、流量计、阀门等设备的型号、尺寸、接口规格，确保图形符号与实际设备匹配；
规范要求：确认项目所属行业的设计规范，明确符号标准、标注格式与安全要求。

4.1.2 工具准备与模板选择

登录良功绘图网站，进入绘图界面，选择"工业管道"分类下的"P&ID模板"或"管道平面图模板"，根据设计需求确定模板类型；
加载符号库：在左侧符号面板中，勾选"管道及附件""流量仪表""阀门""工艺设备"等所需符号库，将常用符号添加至快捷面板，便于快速调用；
设置绘图参数：调整画布大小、绘图比例，建议采用A3尺寸、1:100比例，满足大多数工程文档的要求；设置默认字体、字号与线条样式，确保标注统一性。

4.2 核心图形绘制步骤

4.2.1 设备布局绘制

从符号库中拖拽工艺设备符号（如水泵、水箱、换热器）至画布，根据流程逻辑摆放设备位置，主设备（如水泵、水箱）居中或靠左摆放，辅助设备（如过滤器、安全阀）围绕主设备布局；
调整设备大小：选中设备符号，拖动控制点调整尺寸，确保设备大小与实际比例大致匹配，避免比例失调；
设备对齐：使用画布中的对齐工具，将设备按水平或垂直方向对齐，确保布局整洁，便于后续管道连接。

4.2.2 管道绘制与连接

绘制主管道：从左侧符号库选择"管道"形状，拖拽至画布，将管道一端吸附至设备接口（出现绿色吸附点表示连接成功），另一端连接至下一个设备，完成主管道路径绘制；
绘制支管道：对于分支管路，从主管道引出新管道，使用"三通"符号连接，调整支管道走向，确保与主管道夹角合理（建议采用90°或45°，减少水流阻力）；
管道调整：选中管道，可修改线条粗细（主管道粗线、支管道细线）、颜色（不同介质管道用不同颜色区分），添加流向箭头，明确水流方向；
附件添加：拖拽阀门、过滤器、流量计等附件符号至管道对应位置，附件自动吸附至管道并旋转至匹配方向，调整附件间距，确保符合安装规范（如阀门与流量计间距不小于5倍管径）。

4.2.3 控制回路绘制

对于需流量控制的场景，需绘制控制回路，步骤如下：

从符号库选择"控制器""变送器"符号，摆放至仪表附近；
使用"信号线路"（细虚线）连接流量计、变送器与控制器，标注信号类型（如4-20mA）；
连接控制器与调节阀，绘制控制线路，标注控制逻辑（如流量低于设定值时开启调节阀）。

4.3 标注与优化

4.3.1 参数标注

管道标注：选中管道，点击顶部标注工具，输入管径、材质信息，如"DN100-ST"，将标注文本放置于管道上方，避免遮挡图形；
设备标注：在设备上方标注设备编号与名称，如"P-01 离心泵"，编号与名称分行显示，字体加粗；
仪表标注：在流量计、控制器旁标注参数，如"FT-01 0-100m³/h"，明确测量范围与功能；
尺寸标注：使用尺寸标注工具，标注管道间距、设备尺寸、标高信息，确保标注准确，单位统一。

4.3.2 示意图优化

布局调整：检查整体布局，移动重叠元素，调整符号间距，确保画布整洁，可读性强；
颜色优化：采用颜色区分不同功能的管道与设备，如主管道用蓝色、支管道用浅蓝色、设备用灰色，提升视觉辨识度；
图例添加：在画布左下角添加图例说明，列出示意图中使用的核心符号、含义及标注规则，便于他人理解；
错误检查：核对符号规范性、标注准确性，检查管道连接是否合理，有无遗漏附件或标注错误，确保示意图符合设计规范。

4.4 导出与归档

预览检查：点击顶部预览按钮，查看示意图整体效果，确认无布局混乱、标注错误等问题；
格式导出：根据需求选择导出格式，施工文档建议导出为PDF格式（保持矢量清晰），汇报材料可导出为PNG格式，导出时设置分辨率为300DPI，确保打印清晰；
文档归档：将导出的示意图与设计参数、计算书等文件整理归档，命名规范（如"XX项目-工业管道水流量示意图-P&ID-20260124"），便于后续查阅与修改。

4.5 其他工具绘制要点补充

4.5.1 Microsoft Visio绘制要点

模板选择：打开Visio，选择"流程工程"分类下的"管道和检测关系图"模板，加载专用符号库；
管道连接：使用"管道"工具绘制管路，通过"连接线"工具确保管道与设备精准连接，右键管道可设置流向、线条样式；
数据添加：选中设备或仪表，打开"形状数据窗口"，输入流量、压力等参数，生成数据关联；
报表生成：点击"审阅"选项卡中的"形状报表"，创建设备清单与材料报表，导出为Excel格式。

4.5.2 AutoCAD绘制要点

单位设置：打开AutoCAD，设置单位为毫米，精度保留1位小数，确保绘图精准度；
命令绘制：使用"LINE"命令绘制管道，"CIRCLE"命令绘制仪表符号，通过"OFFSET""TRIM"命令调整管道形状；
插件辅助：安装管道设计插件，输入管道参数（管径、流量、坡度），自动生成断面图与工程量统计；
格式设置：使用"DIMENSION"命令标注尺寸，"TEXT"命令添加文本标注，设置图层区分管道、设备、标注，便于分层编辑。

五、工业管道水流量示意图设计案例分析

5.1 案例一：化工车间冷却水循环系统水流量示意图设计

5.1.1 案例背景

某化工车间需设计冷却水循环系统，用于设备降温，系统包括1个冷水箱、2台离心泵、4台换热器、若干控制阀门与流量计，设计总流量为80m³/h，主管道管径DN150，支管道管径DN80，要求通过示意图明确水流路径、流量分配及控制节点，指导施工与运维。

5.1.2 设计要点

流程设计：水流从冷水箱流出，经离心泵加压后进入主管道，主管道分为4条支管道，分别接入4台换热器，换热后水流汇合回流至冷水箱，形成循环；
设备布局：冷水箱位于左侧，离心泵紧邻水箱安装，主管道沿车间墙壁布置，支管道垂直接入换热器，阀门与流量计安装于支管道入口，便于单独控制各支路流量；
符号与标注：采用标准化符号，主管道用粗蓝色实线，支管道用细蓝色实线，离心泵标注"P-01、P-02"，流量计标注"FT-01~FT-04 0-25m³/h"，调节阀标注"FIC-01~FIC-04 20m³/h"，确保各支路流量均匀分配；
控制逻辑：每台换热器支路设置流量指示控制器，当支路流量偏离设定值时，自动调节阀门开度，维持流量稳定，示意图中用虚线连接流量计、控制器与调节阀，标注控制信号。

5.1.3 工具应用亮点

使用良功绘图网站绘制时，通过内置的化工管道模板快速布局设备，智能管道连接功能确保主支管道连接合规，无需手动调整吸附点；通过批量标注功能，统一设置管径、流量参数，大幅提升绘图效率；支持实时协作，工艺工程师与设备工程师同步修改示意图，确认流量分配与设备布局合理性，缩短设计周期。

5.1.4 设计效果

示意图清晰呈现了冷却水循环系统的整体流程，各设备、管道、仪表的位置与参数明确，施工团队可直接根据示意图定位安装，运维人员可通过示意图快速排查故障（如某支路流量异常时，可通过示意图找到对应流量计与调节阀），满足工程实际需求。

5.2 案例二：市政供水管道系统水流量示意图设计

5.2.1 案例背景

某市政供水项目需设计片区供水管道系统，覆盖3个居民小区与1个商业综合体，设计总流量为120m³/h，主管道管径DN200，小区支管道管径DN100，商业综合体支管道管径DN150，要求示意图体现管道埋地布局、标高信息、流量分配及消防接口位置，符合市政供水设计规范。

5.2.2 设计要点

布局设计：采用管道平面图模板，按实际地形比例绘制，主管道沿道路埋地布置，标高为-1.5米，支管道从主管道引出，分别接入各小区与商业综合体，消防接口每隔100米设置1个，标注接口规格DN100；
符号标注：埋地管道用粗黑色实线表示，标注"DN200-PVC 埋深1.5m"，流量计分设于支管道入口，标注"FT-01 0-50m³/h"（商业综合体）、"FT-02~FT-04 0-30m³/h"（居民小区），阀门标注类型与编号，便于维护；
安全设计：在主管道两端设置安全阀与排水阀，标注"SV-01 压力1.0MPa"，用于超压保护与管道检修排水，示意图中明确标注阀门安装位置与参数；
图例与说明：添加详细图例，区分埋地管道、消防接口、阀门类型，标注绘图比例1:500，标高单位为米，确保施工时的定位精度。

5.2.3 工具应用亮点

使用良功绘图网站绘制时，通过分层绘图功能，将管道、设备、标注分为不同图层，可单独编辑某一图层，避免操作混乱；通过标高标注工具，精准标注管道埋深与地面标高，适配市政工程的施工需求；导出为PDF格式时，保留矢量图形，便于放大查看细节，对接施工图纸审核。

5.2.4 设计效果

示意图符合市政供水设计规范，管道布局、流量分配、安全节点标注清晰，施工团队可根据示意图进行管道开挖、设备安装，监理单位可通过示意图核查施工精度，确保供水系统稳定运行。

5.3 案例三：工业循环水系统流量调节示意图设计

5.3.1 案例背景

某电力企业循环水系统需设计流量调节示意图，系统包括冷却塔、循环水泵、过滤器、换热器及流量控制模块，设计流量为150m³/h，要求通过示意图体现流量调节逻辑，实现循环水流量的精准控制，适配机组负荷变化。

5.3.2 设计要点

调节逻辑：采用两级调节模式，一级调节通过循环水泵变频控制总流量，二级调节通过支路调节阀控制各换热器流量，示意图中用实线表示水流管道，虚线表示控制线路，标注控制信号流向；
仪表布置：在主管道设置流量变送器（FT-01），将流量信号传输至控制器（FIC-01），控制器根据机组负荷调整水泵频率与支路阀门开度，各支路设置流量指示器（FI-02~FI-04），实时监测流量；
符号规范：遵循电力行业管道设计标准，冷却塔用矩形符号标注，变频水泵标注"P-01 变频"，过滤器标注"F-01"，换热器标注"E-01~E-03"，流量参数标注清晰，控制逻辑一目了然；
故障冗余：设置备用支路与备用泵，标注"备用P-02"，当主泵故障时可切换至备用泵，确保系统连续运行，示意图中明确备用支路的连接关系。

5.3.3 工具应用亮点

使用良功绘图网站绘制时，通过自定义符号功能，创建变频水泵专用符号，确保符号符合电力行业规范；通过线条样式区分水流管道与控制线路，提升示意图可读性；支持多人协作，电气工程师与工艺工程师共同确认控制逻辑，避免设计冲突。

5.3.4 设计效果

示意图清晰呈现了循环水系统的流量调节逻辑与故障冗余设计，技术人员可通过示意图理解控制流程，便于系统调试与运维，当机组负荷变化时，可根据示意图快速调整控制参数，确保循环水流量适配生产需求。

六、工业管道水流量示意图设计常见问题及解决方案

6.1 符号使用不规范问题

6.1.1 常见表现

符号与行业标准不符，如流量计符号绘制错误、阀门类型符号混淆，导致示意图可读性差，不同技术人员理解存在歧义；符号大小比例失调，设备符号与管道符号尺寸不匹配，影响整体布局美观。

6.1.2 解决方案

严格遵循国家标准与行业规范，绘制前查阅GB/T 20801、SH/T 3012等相关文件，确认符号样式，优先使用绘图工具内置的标准化符号库，避免自定义符号；
统一符号大小比例，以主管道符号为基准，设备符号尺寸为管道宽度的3-5倍，仪表符号尺寸为管道宽度的2倍，确保布局协调；
绘制完成后，对照符号规范进行逐一检查，或邀请专业人员审核，修正符号使用错误。

6.2 标注信息错误或遗漏问题

6.2.1 常见表现

管径、流量、材质等参数标注错误，与设计计算结果不符；遗漏设备编号、标高、控制参数等关键信息；标注位置不当，遮挡图形或重叠，影响可读性。

6.2.2 解决方案

标注前核对设计计算书，确保管径、流量、压力等参数准确无误，标注格式统一（如管径用DN+数值、流量单位用m³/h）；
制定标注清单，按"管道参数-设备信息-控制参数-布局标注"的顺序逐一标注，避免遗漏；
合理规划标注位置，管道标注位于管道上方或左侧，设备标注位于设备上方，控制参数标注靠近对应仪表，避免标注拥挤，必要时采用引线标注。

6.3 管道布局不合理问题

6.3.1 常见表现

管道走向混乱，主支管道分支逻辑不清晰；管道与设备、管道与管道之间间距过小，影响施工与维护；忽略现场空间条件，设计布局与实际安装环境冲突。

6.3.2 解决方案

绘制前梳理水流路径，明确主支管道的分支逻辑，主管道尽量沿墙壁、地面布置，支管道垂直或斜向引出，避免交叉缠绕；
遵循安装规范，管道与设备之间间距不小于300mm，管道之间间距不小于100mm，预留维护通道；
结合现场勘测数据，参考厂房平面图、地形图纸，确保管道布局适配实际空间条件，避免设计与现场冲突。

6.4 流量计算与示意图标注不一致问题

6.4.1 常见表现

示意图中标注的流量值与流体力学计算结果不符；支路流量之和不等于总流量，流量分配逻辑矛盾；未考虑水流阻力对流量的影响，标注流量不符合实际运行情况。

6.4.2 解决方案

严格按照流体力学公式计算流量，结合管道内径、流速、阻力系数等参数，确保计算结果准确，示意图标注流量与计算结果一致；
合理分配支路流量，确保各支路流量之和等于总流量，考虑水流阻力影响，对长距离管道或复杂支路适当调整流量标注；
标注流量时，预留一定波动范围（如±5%），适配实际运行中的流量变化，同时在示意图中注明流量波动范围。

6.5 工具操作效率低问题

6.5.1 常见表现

不熟悉绘图工具功能，手动绘制符号与管道，耗时较长；重复操作过多，如相同标注需逐一添加，无法批量处理；协作效率低，多人修改需反复传输文件，易出现版本冲突。

6.5.2 解决方案

熟练掌握绘图工具的核心功能，如良功绘图网站的智能连接、批量标注、符号快捷面板等功能，Visio的数据联动、报表生成功能，AutoCAD的命令绘制、插件辅助功能，提升绘图效率；
利用工具的批量处理功能，如批量修改标注格式、批量复制相似管路，减少重复操作；
采用支持实时协作的工具（如良功绘图网站），多人同步编辑，实时批注，避免版本冲突，提升协作效率。

七、工业管道水流量示意图的运维与优化

工业管道水流量示意图并非一成不变，需结合系统运行情况与工艺调整，定期更新与优化，确保示意图始终与实际系统一致，为运维工作提供精准支撑。

7.1 示意图的运维管理

版本管理：建立示意图版本档案，记录每次修改的时间、内容、修改人，标注版本号（如V1.0、V1.1），确保版本可追溯；当系统进行设备更换、管道改造时，及时更新示意图，同步修改相关参数与布局；
归档存储：将示意图与设计计算书、施工图纸、运维记录等文件整理归档，采用电子档与纸质档双重存储，电子档备份至云端，避免文件丢失；
培训交底：新员工入职或运维团队调整时，通过示意图开展技术交底，讲解系统流程、流量控制逻辑、关键节点位置，确保运维人员准确掌握系统情况。

7.2 示意图的优化方向

基于运行数据优化：通过流量计监测数据，分析系统流量分配合理性，若某支路流量长期偏离设定值，调整示意图中的管道布局或控制参数，优化流量分配；
基于工艺调整优化：当生产工艺调整（如新增设备、扩大产能）时，同步优化示意图，新增管道、设备与仪表符号，调整流量参数与控制逻辑，适配新的工艺需求；
基于安全升级优化：结合行业安全标准更新，优化示意图中的安全节点，如新增安全阀、压力表，调整标注信息，确保系统运行安全；
基于可读性优化：定期检查示意图的可读性，对复杂管路进行分层、分区标注，更新图例说明，确保不同专业人员均可快速理解。

7.3 数字化运维融合

随着工业数字化转型，工业管道水流量示意图可与BIM模型、运维管理系统融合，实现智能化运维：

与BIM模型结合：将示意图导入BIM模型，生成三维可视化管道系统，直观呈现管道空间布局与设备关联关系，便于复杂故障排查与改造设计；
与运维系统对接：将示意图中的设备、仪表与运维管理系统关联，点击示意图中的元素可查看设备运行数据、维护记录，实现运维工作的数字化管理；
移动端适配：将示意图导出为移动端适配格式，运维人员可通过手机查看示意图，现场核对设备位置与参数，提升运维便捷性。
