一、实现目标
首先目标先是跟4G模块一样，数据上云吧，接着再看看其他功能。其次是通过这块开发板的外设，了解一下lwIP这个协议栈。对tcp/ip通信加深理解吧。
二、lwIP
1、简介
LwIP（Lightweight IP） 是一个为嵌入式系统设计的完整TCP/IP协议栈，它的特点是：
内存占用小：RAM使用可低至几十KB
模块化设计：可按需裁剪功能
无操作系统要求：可在裸机或RTOS上运行
支持主要协议：TCP、UDP、IPv4、DHCP、DNS等
2、编程接口
①、Raw/Callback API - 性能最优
设计理念 ：事件驱动，基于回调机制
特点 ：
内存占用最低，性能最好
与协议栈在同一线程中运行
编程复杂度较高
典型应用 ：资源极其受限的系统，如无操作系统环境
②、NETCONN API - RTOS环境推荐
设计理念 ：提供阻塞式的读写接口，类似标准socket API
特点 ：
官方文档中称为：higher-level "sequential" API
特点：基于消息传递、阻塞式操作模型、更易于使用
适用场景：多线程RTOS环境、需要更清晰程序结构的应用
优势：提供open-read-write-close范式，应用程序可在独立线程中运行
③、Socket API - 标准兼容
设计理念 ：兼容传统BSD套接字API
特点 ：
基于Sequential API构建
为现有应用程序提供兼容性
便于端口现有代码
然后我看例程用的是Socket API，适合我这种初学吧，就是占用资源比较大
三、底层驱动
1、驱动芯片
DP83848CVV是德州仪器（TI）生产的一款单端口10/100Mbps以太网物理层（PHY）收发器。它充当着微控制器（如APM32F107内部的以太网MAC）与物理网络（如RJ-45接口和网线）之间的桥梁，负责将数字信号和网络上的模拟信号进行相互转换。
支持网络标准：兼容10BASE-T与100BASE-TX以太网标准
MAC接口：支持MII（Media Independent Interface，媒体独立接口，共16根数据信号线）、RMII（Reduced Media Independent Interface，精简媒体独立接口，共6根数据信号线）以及SNI（Serial Network Interface）接口，提供了与不同微控制器连接的灵活性。在资源紧张的嵌入式系统中，RMII因其引脚数量少而被广泛使用
2、使用引脚

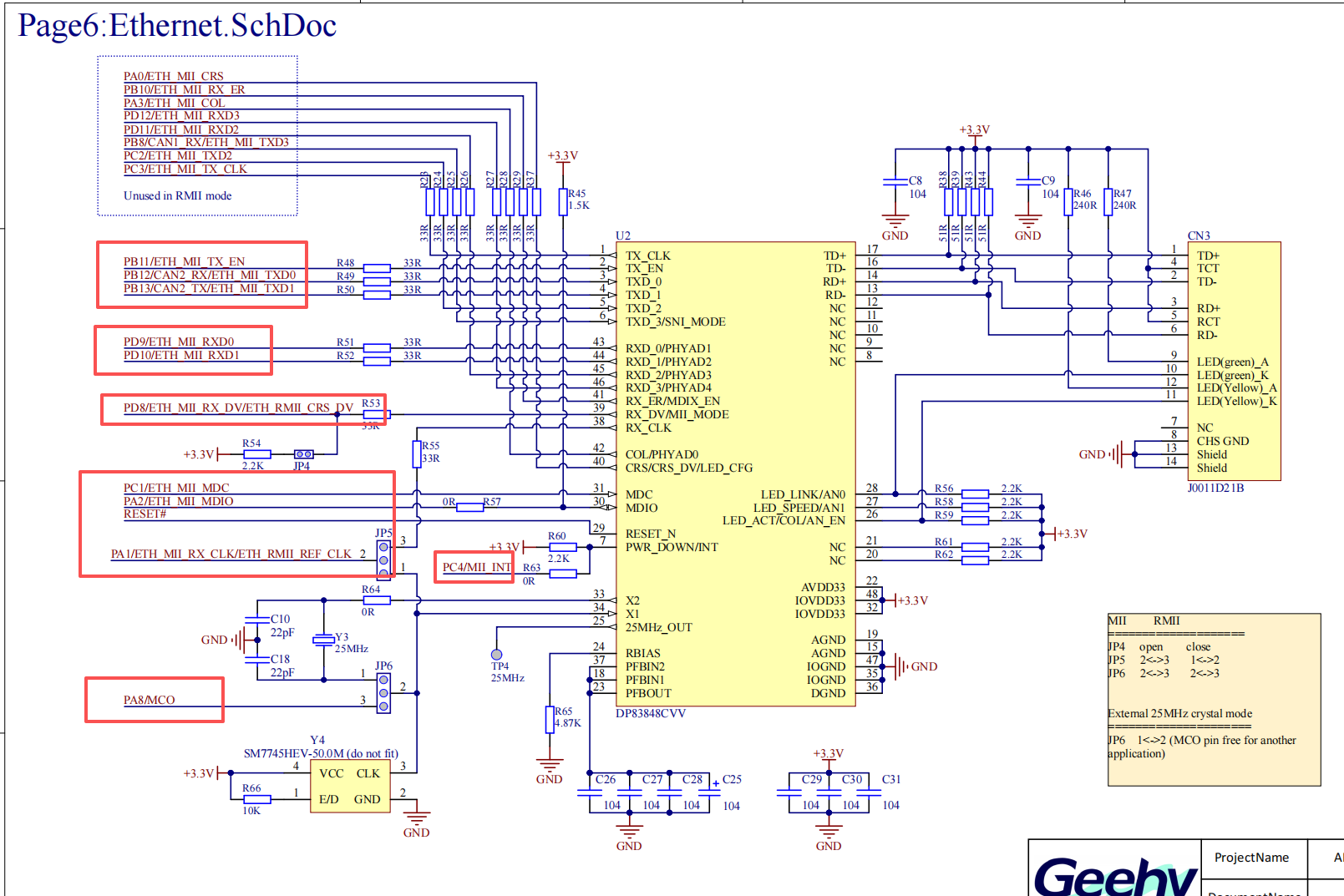

看看原理图，我们用RMII的方式，用到哪几个引脚
上边有个虚框写得很清晰，不用RMII的时候，还需要用到虚框里边的几个。

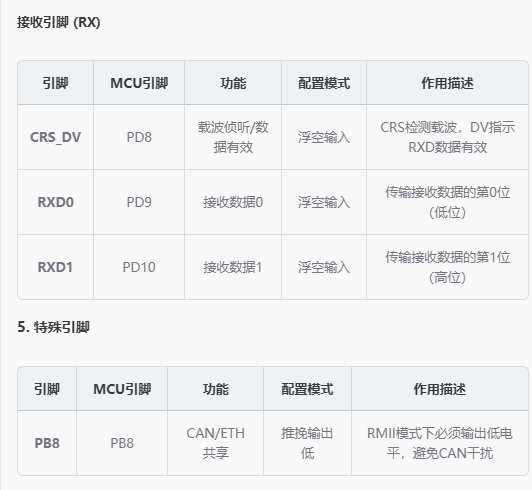

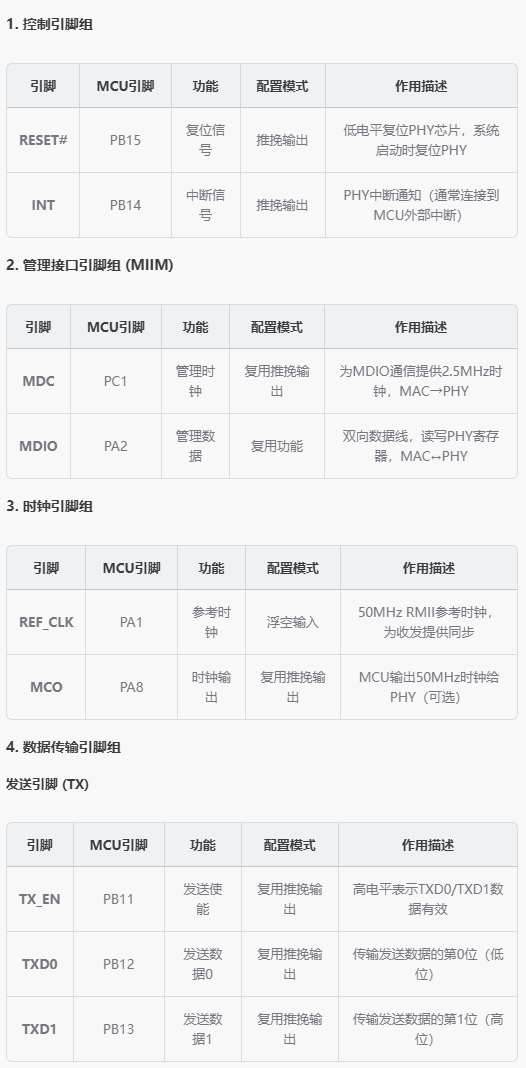

引脚作用：

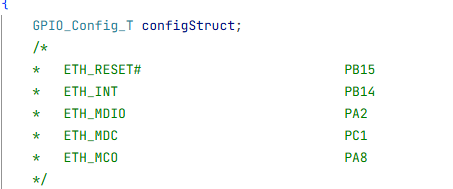

官方sdk里的好像跟原理图的引脚分配好像不太一样，稍后再确定。
3、数据传输过程：
①、发送数据过程 (MCU → PHY → 网络)
应用层数据 → Socket API → lwIP协议栈 → ETH MAC → RMII引脚 → PHY → 网络线缆
RMII发送时序
时钟周期: T1 T2 T3 T4 T5 T6 T7 T8
REF_CLK: ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑
TX_EN: ────────────────────────────────────────
TXD1: D1 D3 D5 D7 D9 D11 D13 D15
TXD0: D0 D2 D4 D6 D8 D10 D12 D14
组合数据: D1D0 D3D2 D5D4 D7D6 D9D8 D11D10 D13D12
②、接收数据过程 (网络 → PHY → MCU)
网络线缆 → PHY → RMII引脚 → ETH MAC → lwIP协议栈 → Socket API → 应用层
时钟周期: T1 T2 T3 T4 T5 T6 T7 T8
REF_CLK: ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑
CRS_DV: ────────────────────────────────────────
RXD1: D1 D3 D5 D7 D9 D11 D13 D15
RXD0: D0 D2 D4 D6 D8 D10 D12 D14
③、关键时序特性
时钟频率 ：50MHz（RMII标准）
数据位宽 ：2位并行
有效数据率 ：100Mbps
时钟同步 ：所有信号同步于REF_CLK上升沿
双工通信 ：发送和接收可同时进行
四、例程

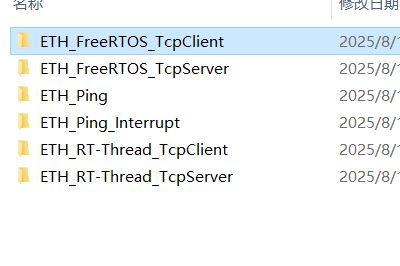

我看的是freertos的。

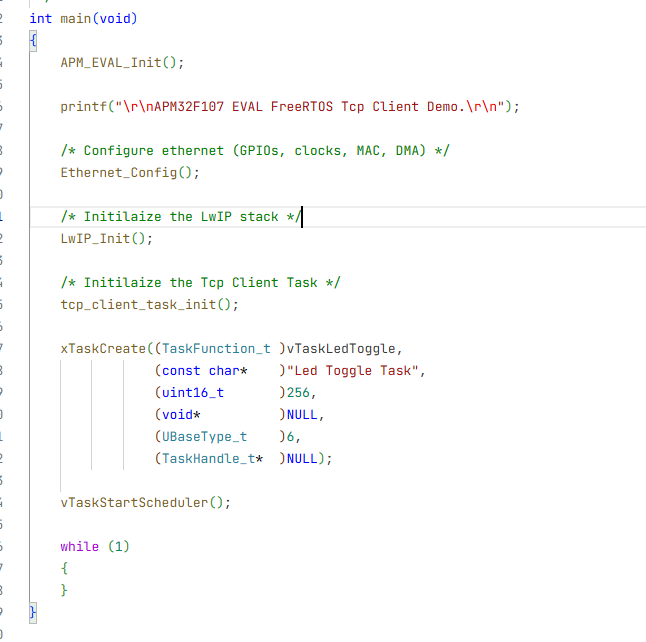

1、main函数
一个led任务一个驱动网口的任务
初始化硬件的io和以太网的MAC和DMA配置接口，还有lwip库的初始化

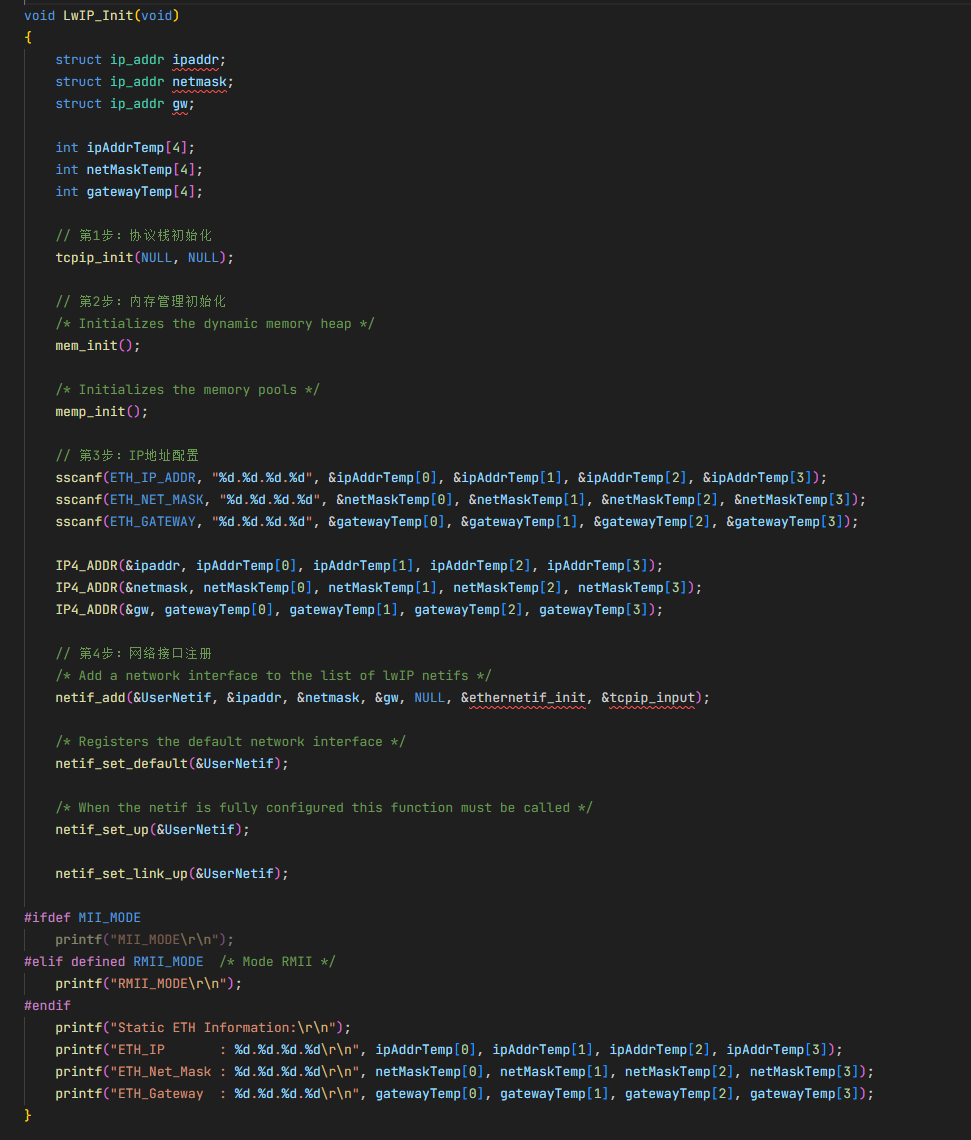

2、lwip库初始化
分4步，我加了注释
初始化完成后的框架：
应用层 → tcp_client_test.c
↓
Socket API → lwIP Socket接口
↓
协议栈层 → TCP/IP协议栈（tcpip_thread）
↓
网络接口 → ethernetif (netif结构体)
↓
硬件驱动 → DP83848 + APM32F107 MAC
↓
物理层 → 以太网硬件

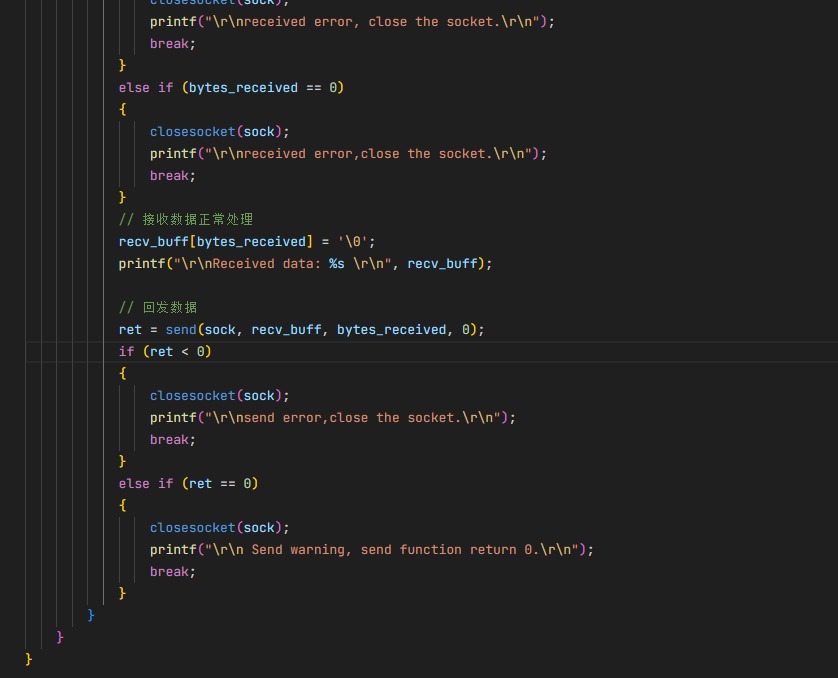

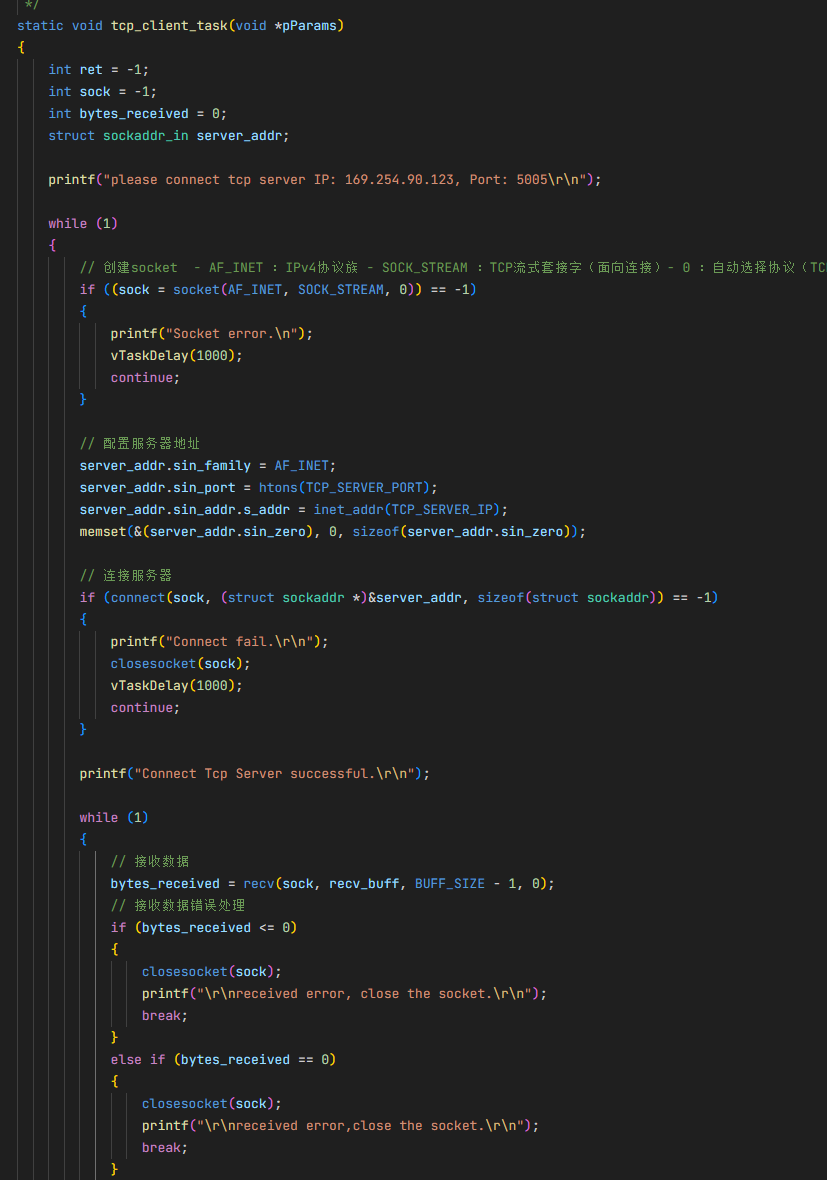

3、tcp任务
这个例程是实现tcp回声客户端，测试可靠的数据传输
我加了一些注释看看
五、验证程序
我是路由器分别直连开发板和我的电脑，打开cmd ipconfig一下

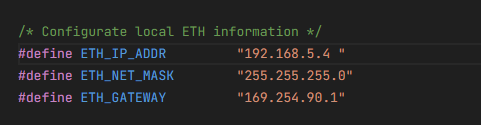

其中ETH_IP_ADDR为开发板的ip地址，改成和路由器在同一网段就好了（需要选择这个网段中未被占用的ip，我设了123）
ETH_NET_MASK是子网掩码，直接复制
ETH_GATEWAY是网关地址，设成路由器的ip，即上边的默认网关
然后修改tcp_client_test.c中的服务器IP改为电脑的ip，即上边看到的ipv4地址
然后用网络调试助手，设置tcp Server 设好电脑的主机地址，端口跟例程一样用5005
打开串口
然后开发板的调试串口最后会打印连接成功
输出hello world 接收成功

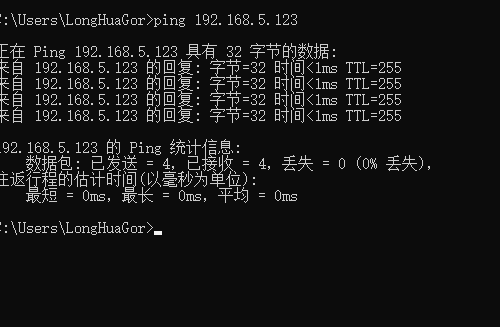

再cmdping一下开发板，是连通的。
