前言

在上一期的实战中，我们完成了基于设备树的 LED 驱动开发，但从底层逻辑来看，核心依旧是直接配置 LED 对应的 GPIO 寄存器 ------ 这种开发方式，本质上和裸机驱动开发并无二致。

Linux 作为一套成熟、庞大的操作系统，其驱动框架的设计核心就是复用与简化。对于 GPIO 这类最基础、最常用的外设驱动，内核绝不会让开发者一直沿用 "直接操作寄存器" 的 "原始" 方式。这就好比你买了一辆性能完备的汽车，却每天靠推着车去上班，完全浪费了系统本身的 "动力总成"。

为了彻底摆脱寄存器级别的繁琐操作，实现 GPIO 驱动的标准化、模块化开发，Linux 内核专门提供了pinctrl 子系统 和gpio 子系统 。前者负责 GPIO 的引脚复用、电气属性配置，后者则封装了 GPIO 的输入输出、高低电平控制等核心逻辑。接下来，我们就将正式学习如何借助这两大子系统，高效、规范地完成 GPIO 驱动开发。本期博客主要介绍pinctrl 子系统。

一、pinctrl子系统简介

在上一期的 LED 驱动实战中，我们通过设备树 + 寄存器操作完成了 GPIO 初始化，核心步骤可归纳为三步：

设备树配置 ：在设备树中添加节点，通过reg属性定义 GPIO 相关寄存器的物理地址；
PIN 属性配置 ：读取reg属性，映射并初始化IOMUXC_SW_MUX（复用）和IOMUXC_SW_PAD（电气属性）寄存器，完成引脚复用、上下拉、速度等配置；
GPIO 功能配置 ：映射并初始化GPIO1_DR（数据）、GPIO1_GDIR（方向）寄存器，将引脚设置为 GPIO 功能并配置输入 / 输出模式。

本质上，这一过程和 STM32 等裸机开发完全一致：先配置引脚的复用与电气属性，再配置 GPIO 本身的功能。

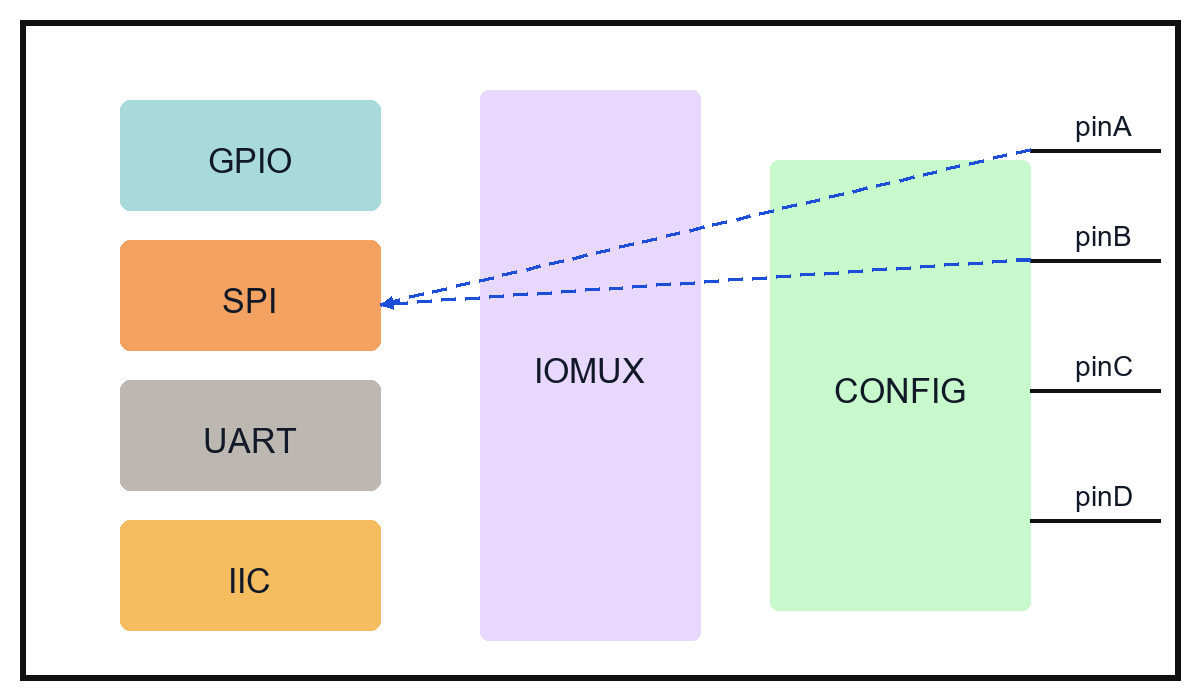

如上图所示，在芯片内部通常存在一个管理引脚功能复用的模块IOMUX：

如果我们想让pinA和pinB用于SPI功能，需要设置IOMUX，配置这两个引脚连接到SPI模块。

如果我们想让pinA和pinB用于GPIO功能，需要设置IOMUX，配置这两个引脚连接到GPIO模块。

注意：此处的GPIO模块与SPI、IIC、UART等为并列关系，它与pinctrl子系统的关系是，使用pinctrl子系统将pinA、pinB等复用至GPIO模块，然后才能将pinA、pinB用于GPIO功能。

除了将引脚复用为某种功能外，有时候还需要配置引脚的电气属性，如上拉、下拉、开漏等等。

对于大多数 32 位 SOC 而言，引脚配置都绕不开这两步。但这种直接操作寄存器的方式存在明显弊端 ------ 配置繁琐、易出现引脚功能冲突，且代码复用性极低。

为解决这些问题，Linux 内核专门推出了pinctrl 子系统，将引脚的配置逻辑从驱动代码中抽离，实现标准化管理。

pinctrl 子系统的核心目标，就是接管所有引脚的初始化工作，让驱动开发者无需再直接操作寄存器。其核心工作流程可概括为三步：

解析设备树：从设备树节点中读取引脚的相关配置信息；
配置复用功能：根据设备树信息，设置引脚的复用模式（如 GPIO、I2C、SPI 等）；
配置电气属性：根据设备树信息，设置引脚的上下拉、速度、驱动能力等参数。

对于开发者而言，使用 pinctrl 子系统的方式极其简单：只需在设备树中按规范写好引脚的属性配置，剩下的初始化工作会由 pinctrl 子系统自动完成，无需在驱动代码中编写任何寄存器操作逻辑。

pinctrl 子系统的内核源码目录为：drivers/pinctrl。

二、I.MX6ULL的pinctrl子系统驱动

2.1、PIN配置信息详解

要使用 Linux 内核的pinctrl子系统完成引脚配置，核心是在设备树中提供精准的 PIN 配置信息。------ 毕竟 pinctrl 子系统需要依据这些信息，自动完成引脚的复用功能和电气属性初始化。

在 IMX6ULL 平台上，所有引脚的配置都围绕iomuxc节点展开，这个节点是 IOMUXC（输入输出多路复用控制器）外设在设备树中的专属映射。接下来我们结合内核源码中的.dtsi和开发板属.dts文件，彻底讲清iomuxc节点的组成逻辑与配置方法。

2.1.1、基础框架：imx6ull.dtsi 中的 iomuxc 根节点

首先打开芯片通用设备树文件imx6ull.dtsi，找到iomuxc节点的基础定义，这是所有引脚配置的 "根容器"：

复制代码

iomuxc: iomuxc@020e0000 {
    compatible = "fsl,imx6ul-iomuxc";
    reg = <0x020e0000 0x4000>;
};

这段代码仅定义了核心基础信息：

compatible = "fsl,imx6ul-iomuxc"：内核通过该属性匹配 IMX6ULL 的 pinctrl 驱动，是驱动与硬件对接的关键；

reg = <0x020e0000 0x4000>：指定 IOMUXC 外设的物理基地址（0x020e0000）和寄存器长度（0x4000）。

可以看到，这里并没有任何引脚的具体配置 ------ 这是因为.dtsi文件只存放 SOC 的通用信息，具体开发板的引脚配置，会在专属.dts文件中通过 "节点追加" 的方式补充。

2.1.2、节点追加：imx6ull-alientek-emmc.dts 中的引脚配置

打开我们使用的开发板的专属设备树imx6ull-alientek-emmc.dts，找到对iomuxc节点的扩展配置，这才是 pinctrl 子系统的核心配置部分：

复制代码

&iomuxc {
    pinctrl-names = "default";
    pinctrl-0 = <&pinctrl_hog_1>;

    imx6ul-evk {
        /* 热插拔相关引脚组（如USB OTG ID、SD卡检测） */
        pinctrl_hog_1: hoggrp-1 {
            fsl,pins = <
                MX6UL_PAD_UART1_RTS_B__GPIO1_IO19 0x17059
                MX6UL_PAD_GPIO1_IO05__USDHC1_VSELECT 0x17059
                MX6UL_PAD_GPIO1_IO09__GPIO1_IO09 0x17059
                MX6UL_PAD_GPIO1_IO00__ANATOP_OTG1_ID 0x13058
            >;
        };

        /* CAN1外设引脚组 */
        pinctrl_flexcan1: flexcan1grp{
            fsl,pins = <
                MX6UL_PAD_UART3_RTS_B__FLEXCAN1_RX 0x1b020
                MX6UL_PAD_UART3_CTS_B__FLEXCAN1_TX 0x1b020
            >;
        };

        /* 看门狗外设引脚组 */
        pinctrl_wdog: wdoggrp {
            fsl,pins = <
                MX6UL_PAD_LCD_RESET__WDOG1_WDOG_ANY 0x30b0
            >;
        };
        /* 其他外设引脚组配置... */
    };
};

核心配置逻辑解析

节点追加语法 ：&iomuxc表示对.dtsi中同名节点进行追加，而非重新定义，完美实现 "通用 + 定制" 的配置分离；
默认引脚组指定 ：pinctrl-names = "default"定义状态名称。 pinctrl-0 = <&pinctrl_hog_1>指定默认状态下启用的引脚组；
外设引脚组化 ：采用 "一个外设一个子节点 " 的设计，将同一外设的所有引脚组织在一个子节点中（如pinctrl_flexcan1对应 CAN1，pinctrl_wdog对应看门狗），结构清晰、便于维护。

若我们要为自定义外设（如 LED）添加引脚配置，只需在imx6ul-evk节点下，新建一个专属子节点，将所有相关引脚配置放入其中即可。

2.1.3、完整的 iomuxc 节点结构

结合.dtsi的基础定义和.dts的扩展配置，最终生成的完整iomuxc节点如下，这也是内核实际解析的结构：

复制代码

iomuxc: iomuxc@020e0000 {
    compatible = "fsl,imx6ul-iomuxc";
    reg = <0x020e0000 0x4000>;

    pinctrl-names = "default";
    pinctrl-0 = <&pinctrl_hog_1>;

    imx6ul-evk {
        pinctrl_hog_1: hoggrp-1 {
            fsl,pins = <
                MX6UL_PAD_UART1_RTS_B__GPIO1_IO19 0x17059
                MX6UL_PAD_GPIO1_IO05__USDHC1_VSELECT 0x17059
                MX6UL_PAD_GPIO1_IO09__GPIO1_IO09 0x17059
                MX6UL_PAD_GPIO1_IO00__ANATOP_OTG1_ID 0x13058
            >;
        };
        /* 其他外设引脚组... */
    };
};

PIN 配置的核心格式：复用 + 电气属性

以pinctrl_hog_1节点中的UART1_RTS_B引脚为例，其配置项为：

复制代码

MX6UL_PAD_UART1_RTS_B__GPIO1_IO19 0x17059

配置部分	含义	核心作用
`MX6UL_PAD_UART1_RTS_B__GPIO1_IO19`	引脚复用宏	定义引脚的功能方向 ------ 将原本的 UART1_RTS_B 引脚，复用为 GPIO1_IO19（用作 SD 卡检测引脚）
`0x17059`	电气属性值	配置引脚的上下拉、速度、驱动能力、摆率等参数

MX6UL_PAD_UART1_RTS_B__GPIO1_IO19是一个宏定义，位于内核文件arch/arm/boot/dts/imx6ul-pinfunc.h中（imx6ull.dtsi会间接引用该头文件，实现设备树对 C 语言宏的复用）

完整定义如下：

复制代码

#define MX6UL_PAD_UART1_RTS_B__GPIO1_IO19 0x0090 0x031C 0x0000 0x5 0x0

这 5 个十六进制数值，对应 PIN 复用配置的 5 个核心参数，如下表所示：

参数值	参数名	底层含义	实际地址 / 作用
0x0090	mux_reg	复用寄存器偏移地址	IOMUXC 基地址 (0x020e0000) + 0x0090 = 0x020e0090（对应寄存器`IOMUXC_SW_MUX_CTL_PAD_UART1_RTS_B`）
0x031C	conf_reg	电气属性寄存器偏移地址	0x020e0000 + 0x031C = 0x020e031C（对应寄存器`IOMUXC_SW_PAD_CTL_PAD_UART1_RTS_B`）
0x0000	input_reg	输入选择寄存器偏移地址	UART1_RTS_B 复用为 GPIO1_IO19 时无此寄存器，值无效
0x5	mux_mode	复用模式值	写入`IOMUXC_SW_MUX_CTL_PAD_UART1_RTS_B`寄存器，将 PIN 复用为 GPIO1_IO19（参考 IMX6ULL 手册，该寄存器的 bit0~3 配置复用模式，0x5 对应 GPIO1_IO19）
0x0	input_val	输入选择寄存器值	因 input_reg 无效，此值无意义

pinctrl 子系统会自动解析这两部分信息，替代开发者完成底层寄存器的读写操作。

三、IMX6ULL pinctrl 内核驱动核心解析（原理篇）

前文我们已在设备树中完成了 PIN 的配置，而真正将这些配置转化为硬件寄存器操作的，是 Linux 内核中的 pinctrl 驱动。本小节仅梳理核心执行流程，帮助大家理解 "设备树配置如何被内核析"。

3.1 驱动匹配：compatible 属性的关键作用

设备树中iomuxc节点的compatible = "fsl,imx6ul-iomuxc"，是驱动与硬件匹配的核心。在 Linux 内核源码drivers/pinctrl/freescale/pinctrl-imx6ul.c中，通过of_device_id结构体数组完成匹配：

复制代码

static struct of_device_id imx6ul_pinctrl_of_match[] = {
    { .compatible = "fsl,imx6ul-iomuxc", .data = &imx6ul_pinctrl_info, },
    { .compatible = "fsl,imx6ull-iomuxc-snvs", .data = &imx6ull_snvs_pinctrl_info, },
    { /* 哨兵节点，结束标记 */ }
};

当设备树与驱动的 compatible 属性匹配成功后，平台设备驱动的probe函数会被触发执行。

3.2 驱动入口：imx6ul_pinctrl_probe 函数

IMX6ULL 的 pinctrl 驱动是典型的平台设备驱动 ，其入口函数为imx6ul_pinctrl_probe：

复制代码

static int imx6ul_pinctrl_probe(struct platform_device *pdev) {
    const struct of_device_id *match;
    struct imx_pinctrl_soc_info *pinctrl_info;

    // 匹配设备树与驱动的compatible属性
    match = of_match_device(imx6ul_pinctrl_of_match, &pdev->dev);
    if (!match)
        return -ENODEV;

    pinctrl_info = (struct imx_pinctrl_soc_info *) match->data;
    // 调用通用的IMX pinctrl探测函数
    return imx_pinctrl_probe(pdev, pinctrl_info);
}

该函数的核心作用是完成匹配校验，并将流程移交至 IMX 系列通用的imx_pinctrl_probe函数。

3.3 核心执行流程：从解析设备树到注册控制器

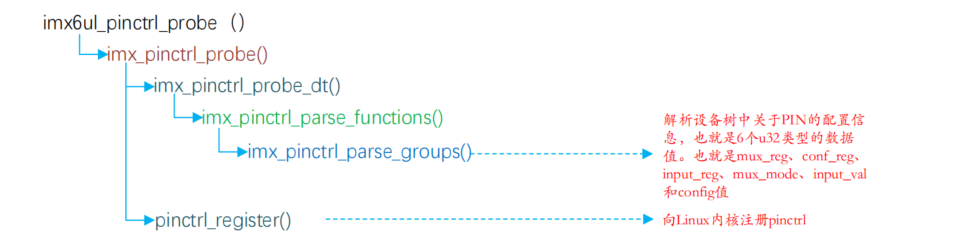

imx6ul_pinctrl_probe触发后，内核会按照以下关键路径完成 PIN 配置的底层实现：

解析设备树配置：imx_pinctrl_parse_groups

此函数是设备树与驱动的 "桥梁"，负责解析设备树中fsl,pins属性里的 6 个 u32 类型配置值（mux_reg、conf_reg、input_reg、mux_mode、input_val、config）：

复制代码

// 核心逻辑：逐个解析PIN配置参数并保存
for (i = 0; i < grp->npins; i++) {
    pin->mux_reg = be32_to_cpu(*list++);
    pin->conf_reg = be32_to_cpu(*list++);
    pin->input_reg = be32_to_cpu(*list++);
    pin->mux_mode = be32_to_cpu(*list++);
    pin->input_val = be32_to_cpu(*list++);
    pin->config = be32_to_cpu(*list++);
    // 后续处理SION位等细节...
}

解析后的数据会分别保存到imx_pinctrl_soc_info（寄存器地址）和imx_pin_group（配置值）结构体中.

这是 pinctrl 驱动的最终步骤，通过pinctrl_register向内核注册一个完整的 PIN 控制器。核心是初始化pinctrl_desc结构体，该结构体包含了 PIN 配置的 "核心工具"------ 三组操作函数集：

复制代码

struct pinctrl_desc imx_pinctrl_desc = {
    .name = dev_name(&pdev->dev),
    .pins = info->pins,
    .npins = info->npins,
    .pctlops = &imx_pctrl_ops,    // PIN控制器通用操作
    .pmxops = &imx_pmx_ops,        // PIN复用操作（核心）
    .confops = &imx_pinconf_ops,   // PIN电气属性配置（核心）
    .owner = THIS_MODULE,
};
pinctrl_register(imx_pinctrl_desc, &pdev->dev, ipctl);

其中imx_pmx_ops（复用配置）和imx_pinconf_ops（电气属性配置）包含了直接操作硬件寄存器的函数，我们无需关心具体细节。

四、设备树中添加pinctrl节点模板

理解了 pinctrl 的核心原理后，实操的重点是在设备树中为自定义外设添加 PIN 配置节点。

本节以虚拟的 test 设备 为例，该设备使用GPIO1_IO00的 GPIO 功能，演示完整的 pinctrl 节点添加流程。

步骤 1：打开开发板专属设备树文件

打开正点原子 Emmc 版开发板的设备树imx6ull-alientek-emmc.dts，找到&iomuxc节点下的imx6ul-evk子节点 ------ 所有外设的 pinctrl 子节点都需定义在这里。

步骤 2：创建专属 pinctrl 子节点

为 test 设备创建独立的 pinctrl 子节点，命名遵循pinctrl_<设备名>的规范，标签名建议与节点名对应：

复制代码

pinctrl_test: testgrp {
    fsl,pins = <
        /* 此处添加具体的PIN配置项 */
    >;
};

步骤 3：添加 fsl,pins 核心属性

对于 IMX 系列 SOC，pinctrl 驱动固定通过fsl,pins属性读取 PIN 配置信息，因此必须添加该属性：

复制代码

pinctrl_test: testgrp {
    fsl,pins = <
        /* 此处添加具体的PIN配置项 */
    >;
};

步骤 4：写入具体的 PIN 配置信息

在fsl,pins属性中，按复用宏 + 电气属性值的格式，写入GPIO1_IO00的配置信息。其中复用宏选用MX6UL_PAD_GPIO1_IO00__GPIO1_IO00（复用为 GPIO 功能），config为具体的电气属性值（如0x17059，需根据硬件需求设置）：

复制代码

pinctrl_test: testgrp {
    fsl,pins = <
        MX6UL_PAD_GPIO1_IO00__GPIO1_IO00 0x17059
    >;
};

最终完整配置

添加完成后，&iomuxc节点中的相关部分如下：

复制代码

&iomuxc {
    pinctrl-names = "default";
    pinctrl-0 = <&pinctrl_hog_1>;

    imx6ul-evk {
        // 原有节点...
        pinctrl_hog_1: hoggrp-1 { ... };

        // 新增test设备的pinctrl节点
        pinctrl_test: testgrp {
            fsl,pins = <
                MX6UL_PAD_GPIO1_IO00__GPIO1_IO00 0x17059
            >;
        };
    };
};

至此，我们已完成自定义外设 test 的 pinctrl 设备树配置。后续开发 test 设备的驱动时，只需通过设备树绑定该 pinctrl 节点，即可让 pinctrl 子系统自动完成GPIO1_IO00的复用和电气属性初始化，彻底告别手动操作寄存器的繁琐方式。

总结

本期博客主要介绍pinctrl 子系统的原理及应用。
