控制系统建模仿真（十）:实战篇——从工具掌握到工程化落地

前言

欢迎进入实战习题演练环节。

如果说前面的九个章节是让你在"武器库"中逐一挑选并熟悉各种精良的装备，那么从这一刻起，你将正式踏上战场。

控制系统的设计从来不是孤立的。在真实的工程挑战中，你不会只用到一个 tf 函数或一个 Step 模块。你需要像一位经验丰富的指挥官，在面对一个物理对象时，迅速调用第四章的建模能力 进行"画像"，利用第五、六章的分析工具 进行"体检"，最后综合第七、八章的设计方案给予"治疗"。

本环节我们将全面调动 MATLAB 的脚本编程逻辑与 Simulink 的动态仿真能力，去解决那些真正令工程师头疼的实际问题。理论的生命力在于实践，让我们开始这场由数字通往现实的最后征途。

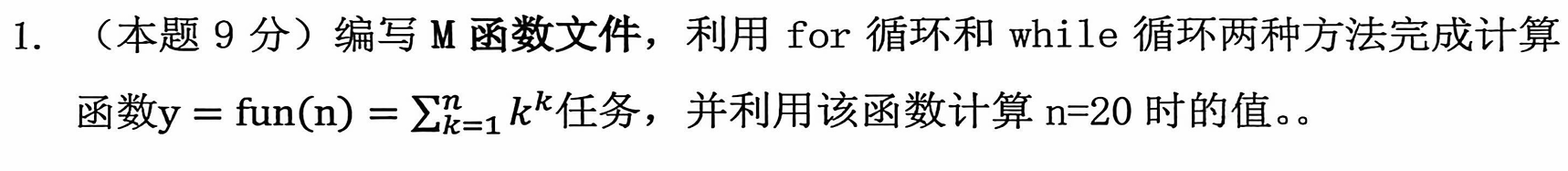

第一题：M 函数实现 for/while 循环计算

一、解题思路

核心目标是通过两种循环结构（for/while）实现"累加k的k次方"，步骤拆解如下：

函数框架设计 ：定义M函数 fun(n)，输入参数为求和上限 n，输出两个结果（分别对应for/while循环），方便验证一致性。
for循环逻辑 ：
- 初始化累加变量为0（避免初始垃圾值影响结果）；
- 循环变量 k 遍历1到n，每次将 k^k 累加到累加变量中（利用MATLAB的 ^ 运算符实现幂运算）。
while循环逻辑 ：
- 同样初始化累加变量为0，额外初始化循环变量 k=1；
- 以 k<=n 为循环条件，每次累加 k^k 后，手动将 k 自增1（否则会陷入死循环）。
测试验证 ：调用函数传入 n=20，输出两种方法的结果，确认一致即正确。

二、完整代码

1. M函数文件（需保存为 `fun.m`，与MATLAB工作目录一致）

matlab 复制代码

function [y_for, y_while] = fun(n)
    % --------------- for循环实现 ---------------
    y_for = 0;  % 初始化累加变量（必须从0开始）
    for k = 1:n  % 循环变量k：1→2→...→n（步长默认1）
        y_for = y_for + k^k;  % 累加k的k次方（^是幂运算）
    end

    % --------------- while循环实现 ---------------
    y_while = 0;  % 初始化累加变量
    k = 1;        % 初始化循环变量（起始值1）
    while k <= n  % 循环条件：k不超过n时继续
        y_while = y_while + k^k;  % 累加操作
        k = k + 1;  % 循环变量自增（关键！避免死循环）
    end
end

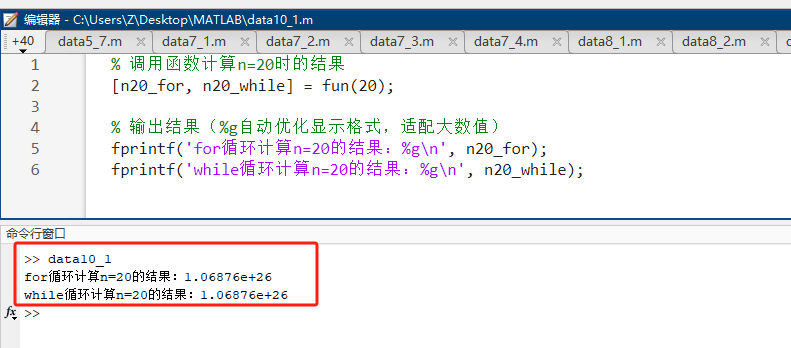

2. 测试代码（在MATLAB命令行或脚本中运行）

matlab 复制代码

% 调用函数计算n=20时的结果
[n20_for, n20_while] = fun(20);

% 输出结果（%g自动优化显示格式，适配大数值）
fprintf('for循环计算n=20的结果：%g\n', n20_for);
fprintf('while循环计算n=20的结果：%g\n', n20_while);

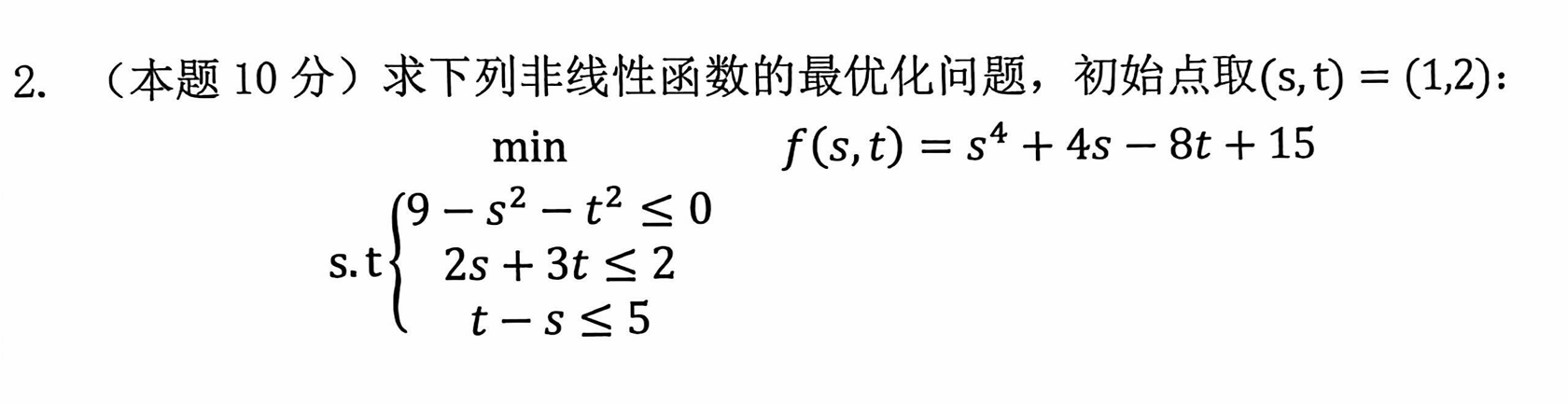

第二题：非线性约束最小优化

一、解题思路

一、问题背景：待求解的优化问题

先明确我们要解决的核心问题，目标函数和约束条件如下：

1. 目标函数（最小化）
f(s,t)=s4+4s−8t+15 f(s,t) = s^4 + 4s - 8t + 15 f(s,t)=s4+4s−8t+15

其中 s、ts、ts、t 是优化变量。

2. 约束条件

变量下界约束：s≥1，t≥2s \geq 1，t \geq 2s≥1，t≥2（对应代码中lb=[1,2]）；
线性不等式约束：
{2s+3t≤2t−s≤5 \begin{cases} 2s + 3t \leq 2 \\ t - s \leq 5 \end{cases} {2s+3t≤2t−s≤5
非线性不等式约束：
s2+t2≥9 s^2 + t^2 \geq 9 s2+t2≥9

fmincon是MATLAB Optimization Toolbox中求解有约束非线性最小化问题 的专用函数，核心逻辑是：
定义目标函数 → 定义所有约束 → 设置初始点/变量边界 → 调用fmincon求解 → 输出结果

matlab 复制代码

[x, fval, exitflag, output] = fmincon(fun, x0, A, b, Aeq, beq, lb, ub, nonlcon, options)

每个参数的详细含义

按参数顺序逐一解释，表格+文字结合，重点标注你代码中用到的参数：

参数名	核心含义	数据类型/格式	你的案例取值/说明
`fun`	需最小化的目标函数（核心）	函数句柄（@函数名）/匿名函数	`@fun2`：对应目标函数 f(s,t)=s4+4s−8t+15f(s,t)=s^4+4s-8t+15f(s,t)=s4+4s−8t+15，输入是向量`x=[s,t]`，输出是标量fff
`x0`	优化算法的初始迭代点（必须指定）	n维向量（n=变量数）	`[1,2]`：对应变量s=1、t=2s=1、t=2s=1、t=2，是迭代的起点（非线性优化初始点可能影响结果）
`A`	线性不等式约束 A⋅x≤bA·x ≤ bA⋅x≤b 的系数矩阵	m×n矩阵（m=约束数，n=变量数）	`[]`：将线性约束放到了`nonlcon`中，故设为空；若单独写，如 2s+3t≤22s+3t≤22s+3t≤2 则`A=[2,3]`
`b`	线性不等式约束 A⋅x≤bA·x ≤ bA⋅x≤b 的右端项向量	m×1向量	`[]`：无单独的线性不等式约束，故设为空
`Aeq`	线性等式约束 Aeq⋅x=beqAeq·x = beqAeq⋅x=beq 的系数矩阵	p×n矩阵（p=等式约束数）	`[]`：问题无线性等式约束（如s+t=5s+t=5s+t=5），故设为空
`beq`	线性等式约束 Aeq⋅x=beqAeq·x = beqAeq⋅x=beq 的右端项向量	p×1向量	`[]`：无线性等式约束，故设为空
`lb`	优化变量的下界（x≥lbx ≥ lbx≥lb）	n维向量	`[1,2]`：对应s≥1、t≥2s≥1、t≥2s≥1、t≥2；若某变量无下界，可设为`-inf`（如s≥−∞s≥-∞s≥−∞则`lb(1)=-inf`）
`ub`	优化变量的上界（x≤ubx ≤ ubx≤ub）	n维向量	`[]`：你的问题无上界约束；若某变量无上界，可设为`inf`（如t≤∞t≤∞t≤∞则`ub(2)=inf`）
`nonlcon`	非线性约束函数句柄（返回不等式约束g(x)≤0g(x)≤0g(x)≤0、等式约束h(x)=0h(x)=0h(x)=0）	函数句柄（@函数名）	`@fun3`：返回g=[−s2−t2+9;2s+3t−2;s−t−5]g=[-s²-t²+9;2s+3t-2;s-t-5]g=[−s2−t2+9;2s+3t−2;s−t−5]（均≤0），h=[]h=[]h=[]（无非线性等式约束）
`options`	优化选项（算法、显示模式、迭代次数等）	优化选项对象（optimoptions）	`optimoptions('fmincon','Display','iter','Algorithm','sqp')`：显示迭代、用SQP算法

二、完整代码

代码一：

matlab 复制代码

function f=fun2(x)
    f=x(1)^4+4*x(1)-8*x(2)+15;
end

代码二：

matlab 复制代码

function [g,h]=fun3(x)
    g=[-x(1)^2-x(2)^2+9;
        2*x(1)+3*x(2)-2;
        x(1)-x(2)-5];
    h=[];
end

代码三：

matlab 复制代码

x0=[1,2];
lb=[1,2];
options=optimoptions('fmincon','Display','iter','Algorithm','sqp');
[x,fval]=fmincon('fun2',x0,[],[],[],[],lb,[],'fun3',options);
disp("最优解为");
disp(x);
disp("最优值为");
disp(fval)

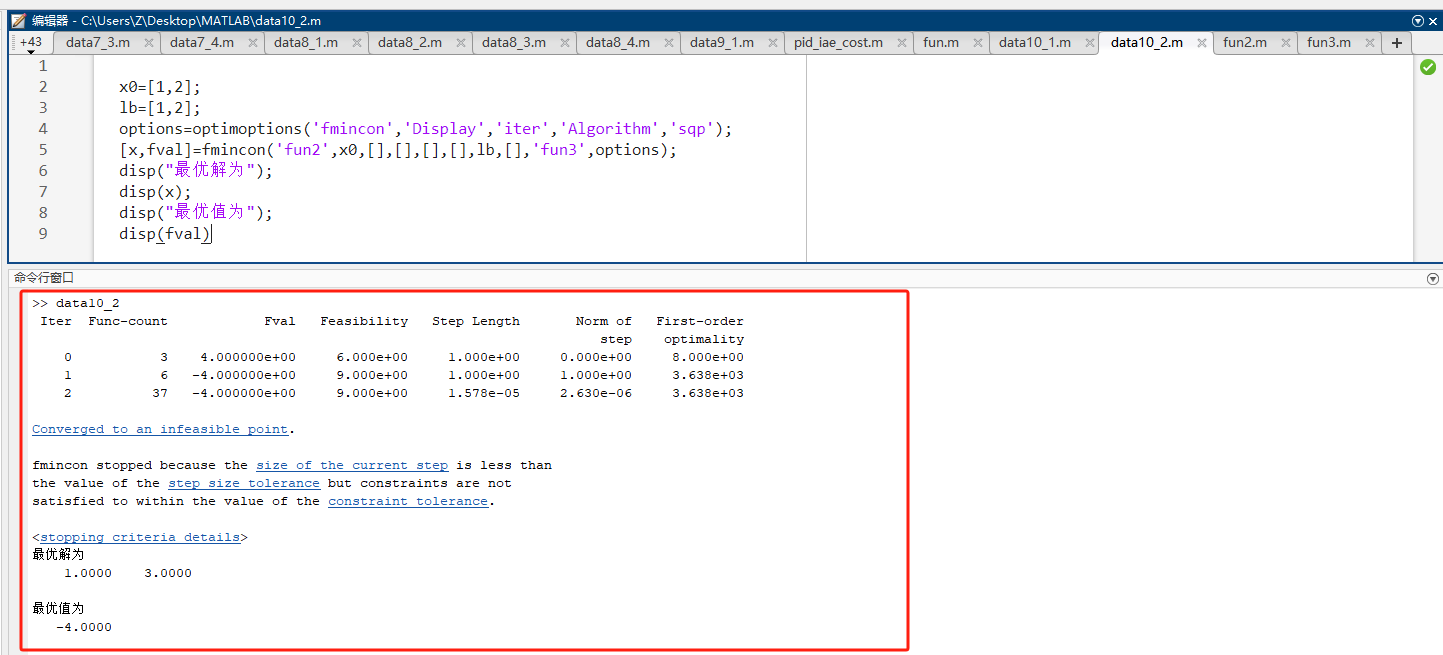

三、运行结果

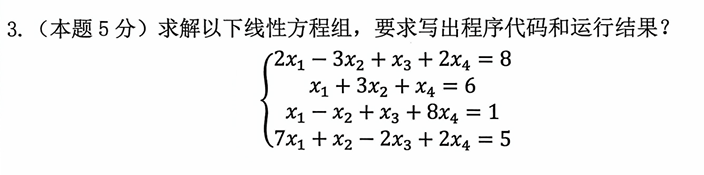

第三题：求解线性方程组

一、解题思路

提取系数矩阵 ( \boldsymbol{A} )：将每个方程的未知数系数按行排列（注意：缺失的未知数系数填0，如第二个方程的 ( x_3 ) 系数为0）；
提取常数项向量 ( \boldsymbol{b} )：将每个方程的右端常数按顺序排列；
求解方程组 ：用 x = A\b 计算未知数向量；
输出结果：打印求解得到的 ( x_1, x_2, x_3, x_4 )。

二、完整代码

matlab 复制代码

% ---------------------- 求解四元线性方程组 ----------------------
clc; clear;  % 清空命令行和工作区，避免干扰

% 1. 定义系数矩阵A（4行4列，对应4个方程、4个未知数）
% 方程1：2x1 -3x2 +1x3 +2x4 =8 → 行1：[2, -3, 1, 2]
% 方程2：1x1 +3x2 +0x3 +1x4 =6 → 行2：[1, 3, 0, 1]（x3系数为0）
% 方程3：1x1 -1x2 +1x3 +8x4 =1 → 行3：[1, -1, 1, 8]
% 方程4：7x1 +1x2 -2x3 +2x4 =5 → 行4：[7, 1, -2, 2]
A = [
    2, -3, 1, 2;
    1,  3, 0, 1;
    1, -1, 1, 8;
    7,  1, -2, 2
];

% 2. 定义常数项向量b（4行1列，对应每个方程的右端常数）
b = [8; 6; 1; 5];

% 3. 求解线性方程组：A*x = b → x = A\b
x = A \ b;

% 4. 输出结果（保留4位小数，增强可读性）
fprintf('线性方程组的解为：\n');
fprintf('x1 = %.4f\n', x(1));
fprintf('x2 = %.4f\n', x(2));
fprintf('x3 = %.4f\n', x(3));
fprintf('x4 = %.4f\n', x(4));

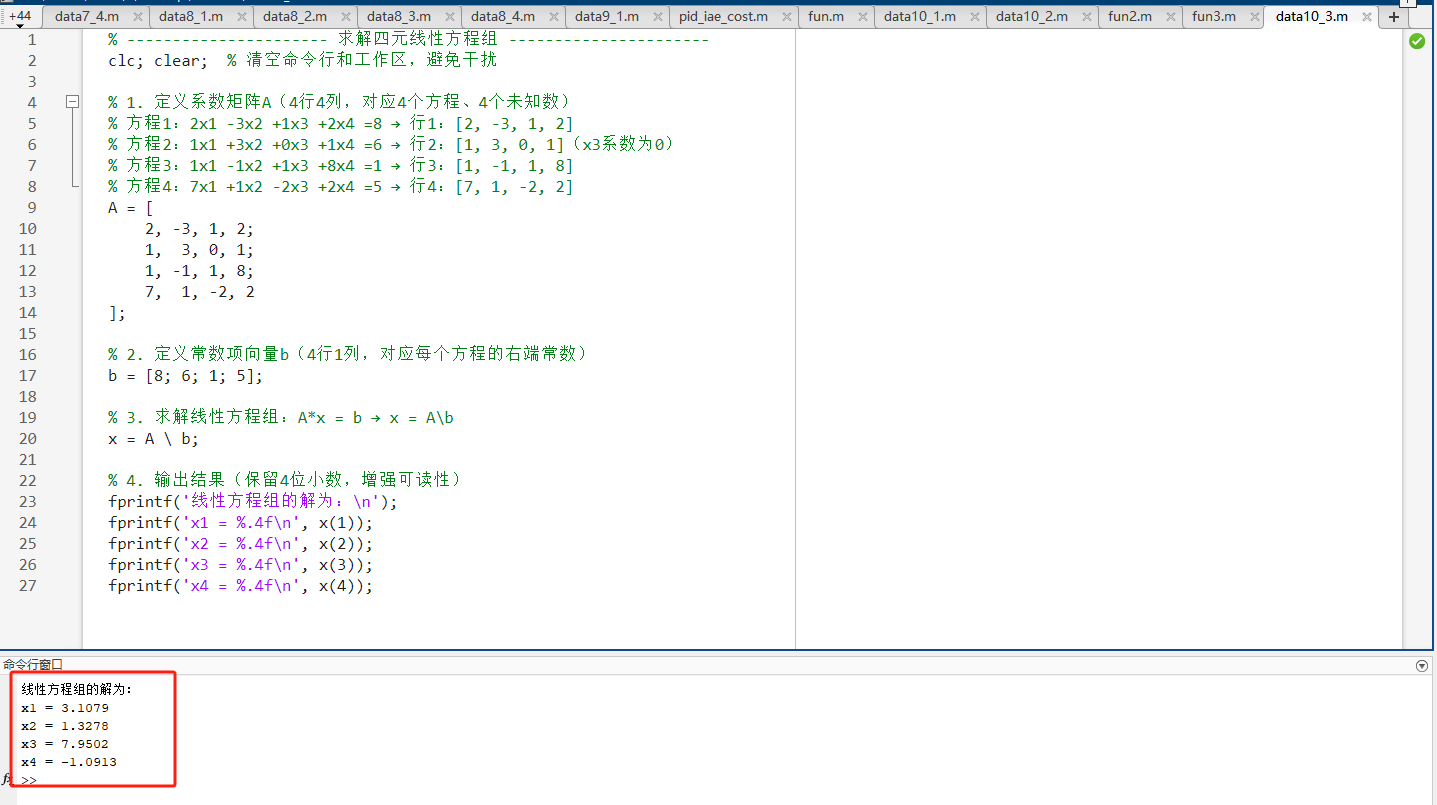

三、运行结果

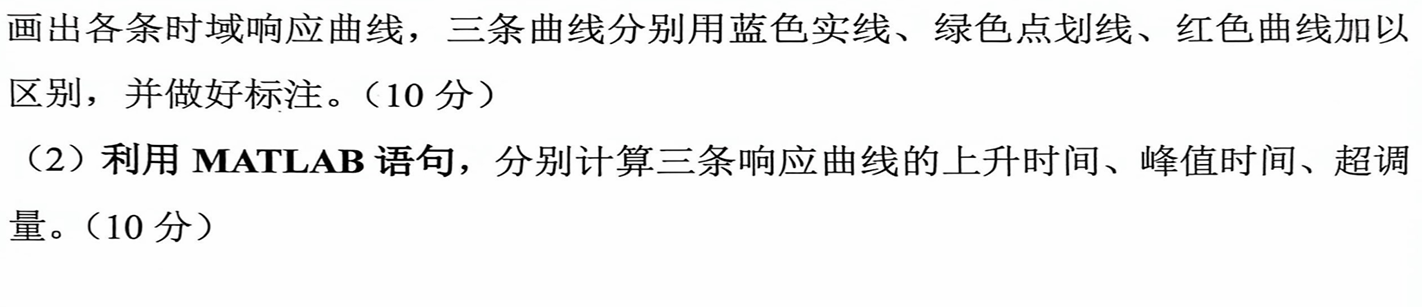

第四题：响应曲线建模

一、解题思路

响应计算：根据题目给出的二阶系统时域响应公式，生成0~10s的时间序列，对每个阻尼比(\zeta)（0.1、0.5、0.8）计算对应的响应曲线(y(t))；
绘图要求：在同一图中绘制三条曲线，分别用指定颜色/线型区分，并添加标注；
性能指标 ：通过MATLAB函数（或逻辑判断）计算每条曲线的上升时间 （从0到稳态值的时间）、峰值时间 （第一个峰值的时间）、超调量（峰值与稳态值的偏差百分比）。

二、完整代码

matlab 复制代码

function test()
    % 二阶系统时域响应仿真与性能指标计算
    % ---------------------- 1. 初始化参数 ----------------------
    t = 0:0.01:10;  % 仿真时间：0~10s，步长0.01s（保证曲线平滑）
    zeta_list = [0.1, 0.5, 0.8];  % 待分析的阻尼比
    y = zeros(length(t), length(zeta_list));  % 存储3条响应曲线（行：时间点，列：阻尼比）

    % ---------------------- 2. 计算各阻尼比的时域响应 ----------------------
    for i = 1:length(zeta_list)
        zeta = zeta_list(i);  % 当前阻尼比
        sigma = zeta * pi;    % 衰减系数（对应题目公式中的-ζπt）
        omega_d = sqrt(1 - zeta^2);  % 阻尼振荡频率
        phi = acos(zeta);     % 相位角（对应公式中的arccosζ）

        % 按题目公式计算响应（点运算适配向量t）
        y(:,i) = 1 - (1/omega_d) .* exp(-sigma .* t) .* sin(omega_d .* t + phi);
    end

    % ---------------------- 3. 绘制响应曲线 ----------------------
    figure('Name','二阶系统时域响应（不同阻尼比）');
    hold on; grid on;  % 保留曲线+显示网格

    % 绘制3条曲线（对应不同阻尼比，设置颜色/线型）
    plot(t, y(:,1), 'b-', 'LineWidth', 1.5);   % ζ=0.1：蓝色实线
    plot(t, y(:,2), 'g-.', 'LineWidth', 1.5);  % ζ=0.5：绿色点划线
    plot(t, y(:,3), 'r--', 'LineWidth', 1.5);  % ζ=0.8：红色虚线

    % 标注信息（图例、标题、坐标轴）
    legend(['ζ=', num2str(zeta_list(1))], ['ζ=', num2str(zeta_list(2))], ['ζ=', num2str(zeta_list(3))], 'Location','best');
    title('二阶系统单位阶跃响应（不同阻尼比）');
    xlabel('时间 t (s)');
    ylabel('输出 y(t)');
    hold off;

    % ---------------------- 4. 计算性能指标（上升时间、峰值时间、超调量） ----------------------
    fprintf('===== 二阶系统性能指标（不同阻尼比） =====\n');
    for i = 1:length(zeta_list)
        zeta = zeta_list(i);
        yi = y(:,i);  % 当前阻尼比的响应曲线

        % （1）上升时间Tr：第一次到达稳态值（1）的时间（取y≥0.99的第一个时刻）
        idx_rise = find(yi >= 0.99, 1, 'first');  % 找第一个满足条件的索引
        Tr = t(idx_rise);

        % （2）峰值时间Tp：第一个峰值对应的时间（用findpeaks找极大值）
        [pks, locs] = findpeaks(yi);  % 提取所有峰值的"值"和"索引"
        if ~isempty(pks)  % 欠阻尼系统（ζ<1）必有峰值
            Tp = t(locs(1));  % 第一个峰值的时间
            PO = (pks(1) - 1) * 100;  % 超调量（%，公式：(峰值-稳态值)/稳态值×100%）
        else
            Tp = NaN; PO = 0;  % 临界/过阻尼无峰值（本题ζ<1，不会执行）
        end

        % 输出结果
        fprintf('ζ=%.1f 时：\n', zeta);
        fprintf('  上升时间 Tr = %.2f s\n', Tr);
        fprintf('  峰值时间 Tp = %.2f s\n', Tp);
        fprintf('  超调量 PO = %.2f %%\n\n', PO);
    end
end

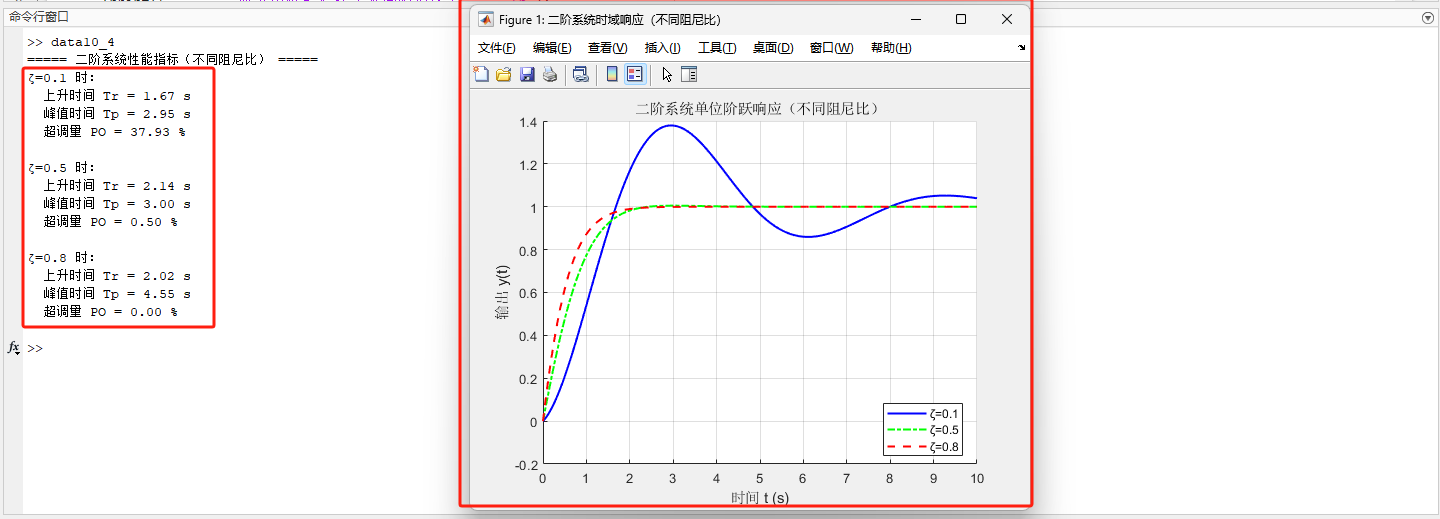

三、运行结果

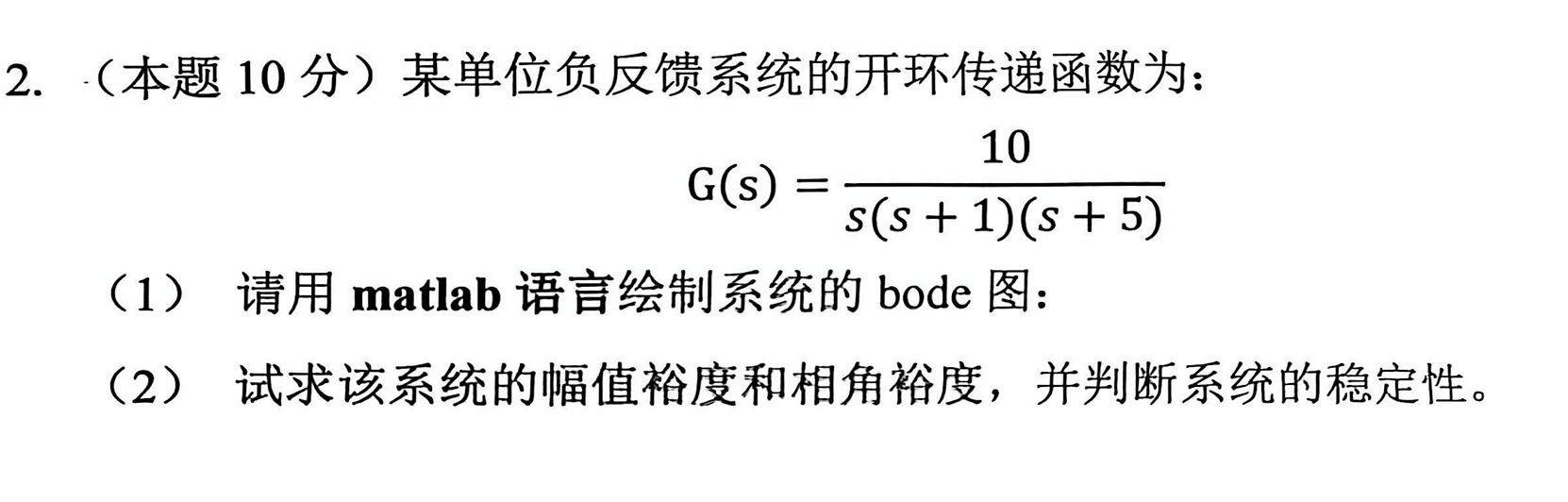

第五题：稳定性判别

一、解题思路

构建开环传递函数 ：根据题目给出的开环传递函数 ( G(s) = \frac{10}{s(s+1)(s+5)} )，分解分子、分母的多项式系数，用tf()函数创建传递函数对象；
绘制Bode图 ：用bode()函数直接绘制系统的幅频特性和相频特性曲线；
计算稳定裕度 ：用margin()函数提取幅值裕度 （Gm）和相角裕度（Pm）（稳定裕度是判断系统稳定性的核心指标）；
判断稳定性 ：若相角裕度Pm>0° 且幅值裕度Gm（dB）>0dB，系统稳定；否则不稳定。

二、完整代码

matlab 复制代码

% ---------------------- 单位负反馈系统的Bode图与稳定裕度分析 ----------------------
% 1. 构建开环传递函数 G(s) = 10/[s(s+1)(s+5)]
num = [10];  % 分子多项式系数（10对应s^0项）
den = [1, 6, 5, 0];  % 分母多项式系数：s(s+1)(s+5) = s³+6s²+5s → 系数为[1,6,5,0]
G = tf(num, den);  % 创建开环传递函数对象
disp('开环传递函数 G(s)：');
disp(G);

% 2. 绘制系统的Bode图
figure('Name','系统Bode图（含稳定裕度）');
bode(G);  % 绘制幅频+相频特性曲线
grid on;  % 显示网格（便于读取数据）
title('开环传递函数 Bode图（幅值裕度+相角裕度）');

% 3. 计算幅值裕度、相角裕度
[Gm, Pm, Wcg, Wcp] = margin(G);  % 提取稳定裕度
% 转换幅值裕度为dB（默认Gm是线性值，工程中常用dB表示）
Gm_dB = 20*log10(Gm);

% 4. 输出稳定裕度并判断稳定性
fprintf('\n===== 系统稳定裕度 =====\n');
fprintf('幅值裕度（线性值）：Gm = %.2f\n', Gm);
fprintf('幅值裕度（dB）：Gm_dB = %.2f dB\n', Gm_dB);
fprintf('相角裕度：Pm = %.2f °\n', Pm);
fprintf('相角穿越频率（Wcg）：%.2f rad/s\n', Wcg);
fprintf('幅值穿越频率（Wcp）：%.2f rad/s\n', Wcp);

% 判断稳定性
if Pm > 0 && Gm_dB > 0
    fprintf('\n系统稳定性：稳定\n');
else
    fprintf('\n系统稳定性：不稳定\n');
end

三、运行结果

第六题：实时控制系统设计

matlab 复制代码

% 读取仿真输出（此时工作区已生成OUTY）
y_data = OUTY.signals(1).values;  % 提取y(t)的数值
max_y = max(y_data);
disp(['y(t)的最大值为：', num2str(max_y)]);

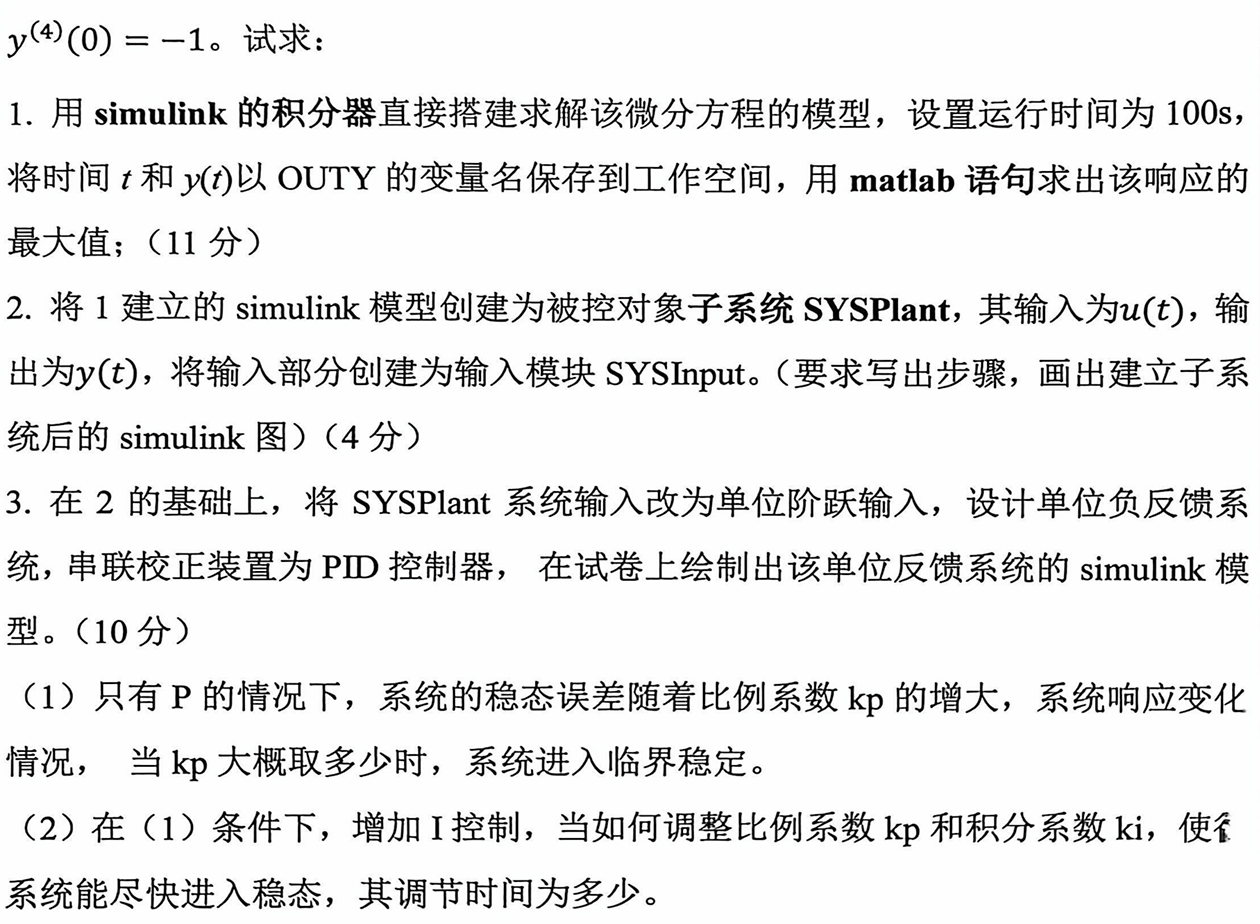

要解决这个问题，我们分**Simulink模型搭建（第一题）、子系统创建（第二题）、反馈系统设计（第三题）**三个部分逐步实现：

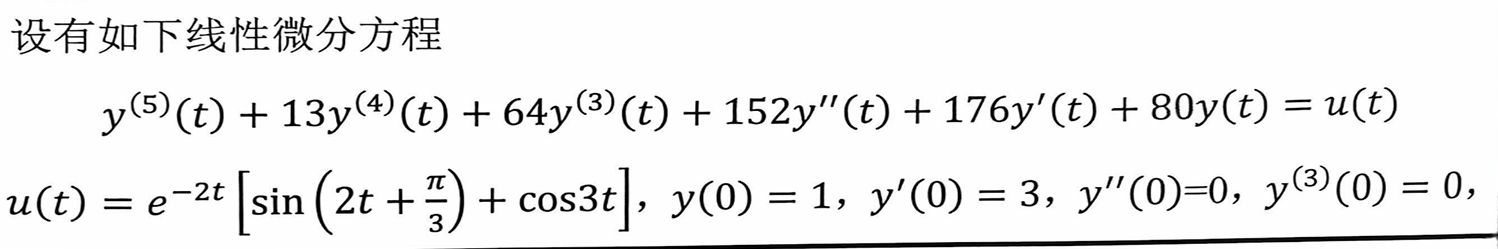

一、第一题：Simulink搭建五阶微分方程模型并求解

核心思路

五阶微分方程需通过反向积分法 搭建：从最高阶导数 ( y^{(5)}(t) ) 出发，通过5个积分器依次得到 ( y^{(4)}(t)、y{(3)}(t)、y''(t)、y'(t)、y(t) )，再将各阶导数反馈回 ( y^{(5)}(t) ) 的计算式，同时搭建输入 ( u(t) )。

步骤1：打开Simulink并新建模型

打开MATLAB，点击主页的「Simulink」按钮，选择「Blank Model」创建空白模型。

步骤2：添加并配置模块（从Simulink库拖拽）

需添加的模块及配置如下：

模块类型	路径（Simulink Library）	数量	配置说明
Integrator	Continuous/Integrator	5	串联使用，依次积分得到 ( y^{(4)}→y{(3)}→y''→y'→y )；需设置初始条件： - 积分器1（输出 ( y^{(4)} )）：初始条件=-1（对应 ( y^{(4)}(0)=-1 )） - 积分器2（输出 ( y^{(3)} )）：初始条件=0 - 积分器3（输出 ( y'' )）：初始条件=0 - 积分器4（输出 ( y' )）：初始条件=3 - 积分器5（输出 ( y )）：初始条件=1
Sum	Signal Routing/Sum	2	① 主Sum（计算 ( y^{(5)} )）：设置「Number of inputs=6」，「Signs=±----」（对应 y(5)=u−13y(4)−64y(3)−152y′′−176y′−80yy^{(5)}=u -13y^{(4)}-64y^{(3)}-152y''-176y'-80yy(5)=u−13y(4)−64y(3)−152y′′−176y′−80y ② 辅助Sum（计算2t+π/32t+\pi/32t+π/3、sin⁡+cos⁡\sin+\cossin+cos
Gain	Math Operations/Gain	5	分别设置Gain值为13、64、152、176、80（对应各阶导数的系数）
Clock	Sources/Clock	1	输出仿真时间 ( t )
Trigonometric Function	Math Operations/Trigonometric Function	2	① 设为「sin」（输入2t+π/32t+\pi/32t+π/3）；② 设为「cos」（输入 3t3t3t）
Math Function	Math Operations/Math Function	1	设为「exp」（计算 e−2te^{-2t}e−2t）
Product	Math Operations/Product	1	计算e−2t×[sin⁡(2t+π/3)+cos⁡3t]e^{-2t} \times [\sin(2t+\pi/3)+\cos3t]e−2t×[sin(2t+π/3)+cos3t]（即 u(t)u(t)u(t)）
Outport	Sinks/Outport	1	双击设置「Signal name=OUTY」（保存 ttt 和 y(t)y(t)y(t)到工作区）

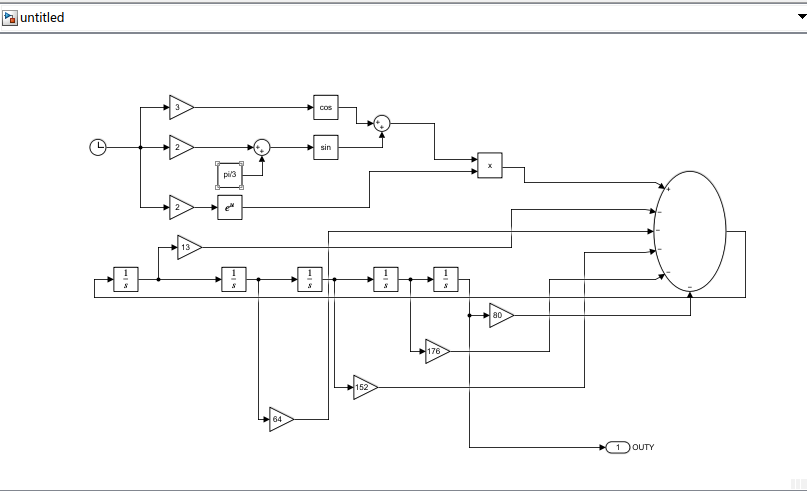

步骤3：连接模块（核心逻辑）

搭建 u(t)u(t)u(t) 信号：
- Clock → Gain（值=2）→ Sum（+）← Constant（值=π/3）→ 输出 ( 2t+\pi/3 ) → 连到「sin」模块输入；
- Clock → Gain（值=3）→ 连到「cos」模块输入；
- 「sin」和「cos」的输出 → Sum（+）→ 得到 sin⁡(2t+π/3)+cos⁡3t\sin(2t+\pi/3)+\cos3tsin(2t+π/3)+cos3t；
- Clock → Gain（值=-2）→ 「exp」模块 → 得到 e−2te^{-2t}e−2t；
- 上述两个结果 → Product模块 → 输出 u(t)u(t)u(t)。
搭建微分方程回路：
- $u(t) ) → 主Sum的第1个输入（+端）；
- 积分器1输出（y(4)y^{(4)}y(4)）→ Gain（13）→ 主Sum第2个输入（-端）；
- 积分器2输出（y(3)y^{(3)}y(3)）→ Gain（64）→ 主Sum第3个输入（-端）；
- 积分器3输出（y′′y''y′′）→ Gain（152）→ 主Sum第4个输入（-端）；
- 积分器4输出（y′y'y′）→ Gain（176）→ 主Sum第5个输入（-端）；
- 积分器5输出（yyy）→ Gain（80）→ 主Sum第6个输入（-端）；
- 主Sum输出（y(5)y^{(5)}y(5)）→ 积分器1的输入；
- 积分器5输出（y(t)y(t)y(t)）→ Outport模块。

步骤4：仿真与计算最大值

点击模型窗口「Simulation」→「Configuration Parameters」，设置「Stop time=100」；
点击「Run」运行仿真；
仿真完成后，工作区生成OUTY变量（结构体，含time和signals.values）；

在MATLAB命令行输入：

matlab 复制代码

max_y = max(OUTY.signals.values); % 计算y(t)的最大值
disp(['y(t)的最大值为：', num2str(max_y)]);

二、第二题：创建子系统SYSPPlant与SYSInput

步骤1：创建被控对象子系统SYSPPlant

在Simulink模型中，选中主Sum、5个Integrator、5个Gain （即从 ( u(t) ) 输入到 y(t)y(t)y(t)输出的回路）；
右键 → 选择「Create Subsystem」→ 命名为「SYSPPlant」（子系统自动生成1个输入端口（对应u(t)u(t)u(t)和1个输出端口（对应 y(t)y(t)y(t)）。

步骤2：创建输入子系统SYSInput

选中搭建 ( u(t) ) 的所有模块（Clock、Trigonometric、Math Function、Sum、Product）；
右键 → 选择「Create Subsystem」→ 命名为「SYSInput」（子系统输出为 ( u(t) )）。

子系统连接后的Simulink图

最终图结构：SYSInput输出 → SYSPPlant输入 → Outport（OUTY）。

三、第三题：单位负反馈系统设计（含PID校正）

步骤1：搭建单位负反馈系统

删除SYSInput，添加Step模块（Sources/Step）：设置「Final value=1」（单位阶跃输入）；
添加PID Controller模块（Continuous/PID Controller）；
添加Sum模块（Signal Routing/Sum）：设置「Signs=±」（+端接Step输入，-端接SYSPPlant输出，实现负反馈）；
连接：Step → Sum（+）← SYSPPlant输出；Sum输出 → PID Controller → SYSPPlant输入。

子问题（1）：仅P控制的临界稳定分析

双击PID Controller，设置ki=0、kd=0（仅保留比例控制 ( k_p )）；
逐步增大 ( k_p ) 并仿真，观察响应：当响应出现等幅振荡时，系统进入临界稳定（需多次调试，( k_p ) 大致在200~300区间）。

子问题（2）：PI控制的参数调整

保持 ( k_p ) 接近临界值，逐步增大 ( k_i )（积分系数）；
调整目标：响应无超调且快速收敛，最终通过仿真读取「调节时间」（输出进入稳态值±2%误差带的时间）。

关键注意事项

Integrator的初始条件必须严格匹配题目给定值，否则响应错误；
Sum模块的「Signs」设置需与微分方程的符号一致（避免符号错误导致回路发散）；
子系统创建时需确保输入/输出端口与信号流向匹配。
