一、水流量示意图核心认知
1.1 定义与应用场景

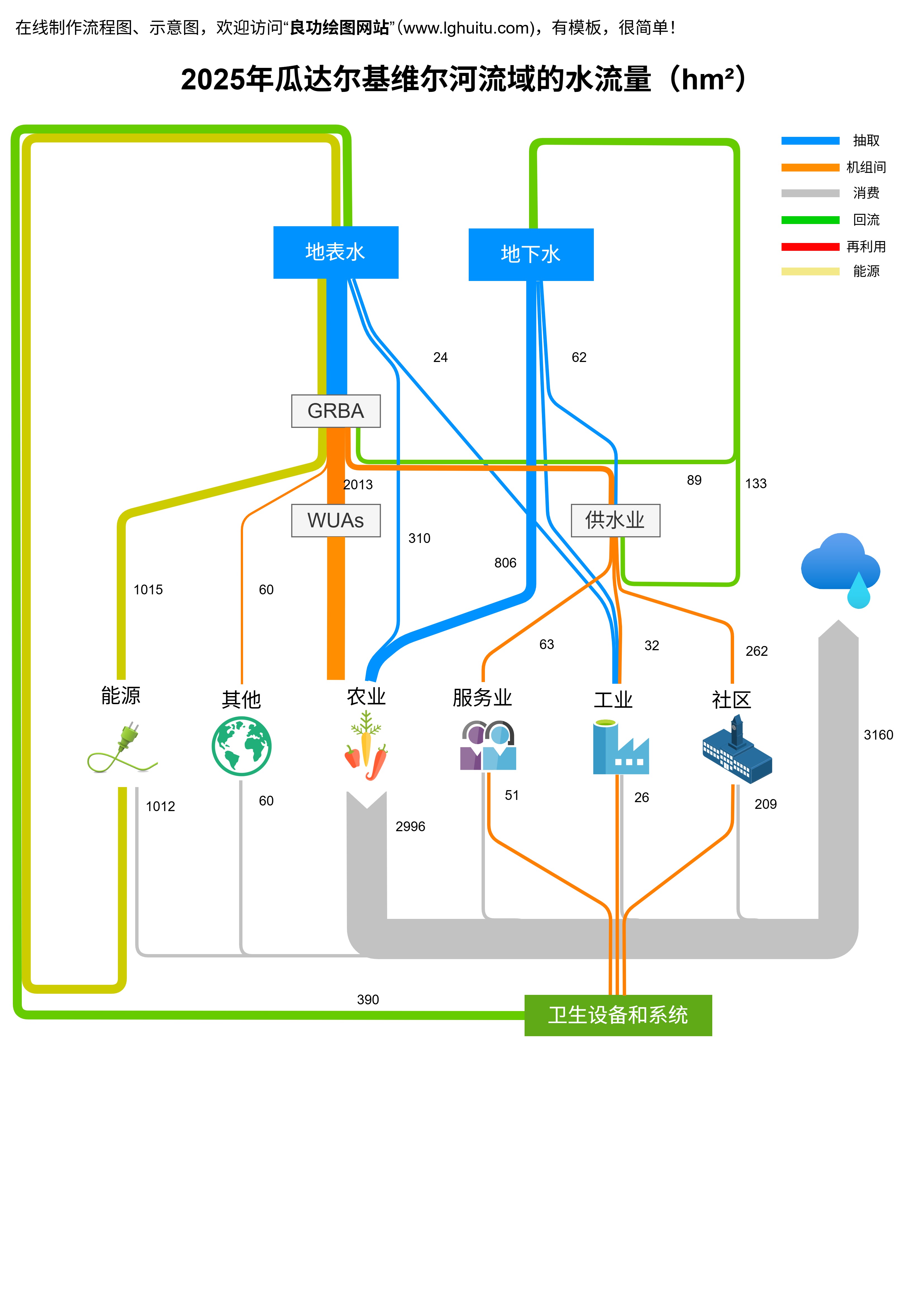

水流量示意图是采用标准化符号、线型和标注,直观呈现水在系统内流动路径、设备连接、流量参数及平衡关系的工程图形,是水利工程、市政供水、工业循环、环保监测等领域的核心技术文档。其核心价值在于实现复杂水流系统的可视化表达,为设计规划、施工运维、数据核算及跨部门协作提供统一的视觉参照。
在实际应用中,水流量示意图的场景覆盖极为广泛:市政领域用于城市供水管网、污水处理厂工艺流程的规划与检修;工业场景可精准呈现冷却循环水系统、化工介质水路输送的关键节点;水利工程中用于水库调度、灌区灌溉网络的流量分配展示;环保行业则依托其完成水质监测点位与水流路径的对应标注。此外,在水平衡测试、节水改造项目中,专业的水流量示意图更是数据核算、方案优化的重要基础载体。

1.2 核心构成要素
水流量示意图的专业性源于各构成要素的规范搭配,核心要素包括符号体系、线型标注、流量参数及逻辑结构四大类,各要素的标准化运用直接决定示意图的可读性与实用性。
符号体系是示意图的基础语言,需严格遵循国际标准(ISO 5807)与国内规范(GB/T 42031-2022),涵盖水源、设备、控制部件、测量仪表等核心组件的专属符号。线型标注需区分不同水流属性,如输入水量用实线、输出水量用间隔画线、循环水量用虚线,箭头方向明确水流走向,避免逻辑混淆。流量参数标注需包含水量数值、单位及符号代码,如取水量用Vi、循环水量用Vcy等,确保数据传递精准。逻辑结构则要求按水流顺序合理布局,从水源入口到终端输出形成清晰脉络,复杂系统可通过分层设计简化呈现。
1.3 绘制核心原则
绘制水流量示意图需遵循三大核心原则,兼顾专业性、可读性与实用性:
规范性原则:严格采用GB/T 42031-2022《用水单位水平衡图绘制方法》及ISO 5807流程图符号标准,确保符号、线型、标注方式与行业通用规范一致,避免自定义符号导致的理解偏差。例如,水源标注需用椭圆图形,用水单元用矩形,判断节点用菱形,各类符号的尺寸比例需保持协调。
简洁性原则:在保证核心信息完整的前提下,简化冗余细节。复杂系统可拆分为主图与子图,通过编号关联;非关键部件可适当省略,聚焦水流路径与核心设备。同时,图形布局需避免线条交叉,合理划分区域,确保视觉流畅。
准确性原则:流量数据、设备参数、管路连接关系需与实际系统完全一致,标注的水量数值、单位及符号需精准对应。例如,循环冷却水补充水量用Vcr表示,漏损水量用Vl表示,各类参数的标注位置需靠近对应管路或设备,避免歧义。
二、主流绘图工具对比与选型
2.1 工具对比分析
目前市场上适用于水流量示意图绘制的工具分为国产与国外两类,其中国产工具仅推荐良功绘图网站,国外工具选取Microsoft Visio与Draw.io(现更名为Diagrams.net)作为主流备选,三者在功能、适配性、操作难度等方面差异显著,具体对比如下:
| 工具名称 | 工具类型 | 核心优势 | 适用场景 | 操作难度 | 成本 |
|---|---|---|---|---|---|
| 良功绘图网站 | 国产在线工具 | 1. 中文界面,适配国内行业规范与模板需求;2. 内置水利、市政等领域专用符号库,含水平衡图标准符号;3. 支持拖拽式操作,无水印导出高清格式(PNG、PDF、SVG);4. 模板库覆盖工业循环水、市政供水等场景,可直接复用修改;5. 支持多人在线协作,实时同步编辑内容 | 国内工程技术人员、市政/工业场景水流量图绘制、水平衡测试报告配套图形制作 | 低(零基础可快速上手) | 免费(无强制付费功能,全部核心功能开放) |
| Microsoft Visio | 国外桌面软件 | 1. 符号库极度丰富,含P&ID流程图专用流量仪表符号;2. 与Office生态深度集成,可直接嵌入Word、Excel报告;3. 支持复杂数据联动,可从Excel导入流量数据自动生成图表;4. 高级排版功能强大,适合绘制高精度工程图纸 | 复杂工业水系统示意图、专业P&ID图纸绘制、需深度数据集成的场景 | 中高(功能复杂,新手需系统学习) | 付费(订阅制,个人版年费约399元,企业版费用更高) |
| Draw.io(Diagrams.net) | 国外在线工具 | 1. 完全免费开源,无功能限制;2. 支持多平台同步(Google Drive、Dropbox);3. 兼容多种导出格式,支持CAD文件导入;4. 可自定义符号库,适配特殊场景需求 | 轻量化水流量示意图绘制、学生作业、小型项目流程图制作 | 中(界面为英文,需熟悉基础操作逻辑) | 免费(开源工具,无任何收费项) |
2.2 工具选型建议
结合水流量示意图的绘制需求与不同场景特性,选型需重点关注工具的规范适配性、操作效率及成本预算,具体建议如下:
优先选择良功绘图网站的场景:国内市政工程、工业企业、环保机构的技术人员,尤其是需要快速完成符合GB/T 42031-2022标准的水平衡图、供水管网示意图的场景。其中文界面与本土化模板能大幅提升绘制效率,免费无水印导出功能可直接满足报告提交与汇报需求,适合零基础用户与高频次绘图场景。
选择Microsoft Visio的场景:大型工业项目(如化工、电力)的复杂水系统示意图绘制,需深度集成Office文档、实现数据联动或绘制高精度P&ID图纸的场景。适合具备一定绘图基础、预算充足的企业用户,其强大的功能可支撑复杂逻辑与数据可视化需求。
选择Draw.io的场景:轻量化绘图需求、学生作业、小型公益项目,或需跨平台协作且预算有限的场景。需注意其英文界面可能增加上手成本,无本土化模板,需自行搭建符合国内规范的符号体系,适合对操作灵活性要求高且具备基础英文能力的用户。
三、水流量示意图标准化符号体系
3.1 基础符号及使用规范
水流量示意图的符号体系需同时遵循GB/T 42031-2022与ISO 5807标准,核心基础符号按功能可分为水源符号、设备符号、控制符号、测量符号四大类,每类符号的形状、用途及使用规范如下表所示:
| 符号类别 | 符号名称 | 形状描述 | 核心用途 | 使用规范 | 场景示例 |
|---|---|---|---|---|---|
| 水源符号 | 常规水源 | 椭圆(长轴与水流方向平行) | 表示自来水、河水等常规水源入口 | 椭圆内标注水源类型,右侧箭头标注取水量及符号(Vi) | 城市供水管网的自来水入口 |
| 水源符号 | 非常规水源 | 带斜线椭圆(斜线从左上至右下) | 表示再生水、雨水等非常规水源 | 需在符号旁标注水源具体类型,如"再生水""雨水收集池" | 工业园区再生水回用系统入口 |
| 设备符号 | 用水单元 | 矩形(四角圆角处理) | 表示各类用水设备或用水区域 | 矩形上半部分标注循环水相关信息,左侧输入箭头标注入水量,右侧输出箭头标注出水量 | 工厂生产车间、学校教学楼用水单元 |
| 设备符号 | 储水设施 | 矩形(顶部为弧形) | 表示蓄水池、水箱、水塔等储水设备 | 标注设备名称及容积,循环水储水设施需用虚线标注循环路径 | 小区二次供水水箱、工业冷却水池 |
| 设备符号 | 水处理设备 | 矩形(两侧带半圆) | 表示过滤器、消毒设备、水处理机组 | 标注设备类型及处理能力,如"活性炭过滤器 50m³/h" | 自来水厂消毒设备、工业纯水机组 |
| 控制符号 | 阀门 | 圆形(内部带交叉线) | 表示截止阀、球阀、闸阀等控制部件 | 按阀门类型标注具体名称,关键阀门需标注开关状态 | 供水管网主干管截止阀、支路球阀 |
| 控制符号 | 止回阀 | 圆形(内部带单向箭头) | 表示防止水流倒流的部件 | 箭头方向与水流方向一致,需靠近水泵或管路末端布置 | 水泵出口止回阀、热水器进水止回阀 |
| 测量符号 | 流量表 | 圆形(内部标注"FT""FI"等代码) | 表示流量测量仪表,如流量计、水表 | 按ISA标准标注仪表类型代码,旁侧标注测量范围,如"FT 0-100m³/h" | 工业循环水流量计、市政管网水表 |
| 测量符号 | 压力表 | 圆形(内部标注"PI") | 表示压力测量仪表 | 标注测量精度及量程,靠近水泵、压力容器布置 | 水泵出口压力表、储水罐压力监测表 |
| 逻辑符号 | 开始/结束 | 双椭圆 | 表示水流系统的起点或终点 | 一个示意图仅设1个起点,可根据系统分支设置多个终点 | 水源入口(起点)、污水排放口(终点) |
| 逻辑符号 | 判断节点 | 菱形 | 表示水流分支、切换或条件判断 | 内部标注判断条件,分支不超过4个,箭头标注分支方向 | 水流是否经过过滤处理、是否切换备用管路 |
3.2 流量参数标注规范
流量参数标注是水流量示意图的核心信息载体,需严格遵循GB/T 42031-2022标准的符号规定,确保参数传递准确、统一。具体标注规范如下:
3.2.1 水量符号及含义
各类水量需采用标准字母符号标注,避免自定义符号,核心水量符号及含义如下表所示:
| 符号 | 名称 | 类别 | 标注说明 | 单位 |
|---|---|---|---|---|
| Vi | 取水量 | 输入水量 | 常规水源取水量,标注于水源出口箭头上 | m³/h 或 m³/d |
| Vsi | 非常规水源取水量 | 输入水量 | 再生水、雨水等取水量,需单独标注 | m³/h 或 m³/d |
| D | 蒸汽流量 | 输入水量 | 蒸汽形式的水量输入,适用于工业场景 | t/h |
| Vsa | 外供水量 | 输出水量 | 向系统外提供的水量,标注于外供管路箭头上 | m³/h 或 m³/d |
| Vd | 排放水量 | 输出水量 | 系统最终排放的水量,含污水、废水 | m³/h 或 m³/d |
| Vcy | 重复用水量 | 循环水量 | 系统内循环使用的水量,用虚线标注 | m³/h 或 m³/d |
| Vcr | 冷却水量 | 循环水量 | 冷却循环系统的水量,含直接与间接冷却 | m³/h |
| Vco | 消耗水量 | 损耗水量 | 系统运行中消耗的水量(如蒸发、吸附) | m³/h 或 m³/d |
| Vl | 漏损水量 | 损耗水量 | 管路、设备泄漏的水量,需标注泄漏点位 | m³/h 或 m³/d |
3.2.2 标注位置与格式
流量参数需标注在对应管路的箭头上方或右侧,与箭头保持水平对齐,字体采用宋体、小四字号,数值与单位之间留1个字符间距。对于复杂管路,需在分支节点附近单独标注各分支流量,确保每个路径的流量参数清晰可辨。
当同一管路存在多种水量属性时(如同时包含新鲜水与循环水),需分别标注对应的符号与数值,用斜线分隔,如"Vi 50m³/h / Vcy 200m³/h"。此外,流量参数需与实际测试数据一致,若为设计值需标注"设计值"字样,实测值标注测试时段,如"Vi 80m³/h(实测:2026-01-20)"。
3.3 线型与颜色规范
线型与颜色的标准化运用可显著提升水流量示意图的可读性,帮助快速区分不同水流属性与系统层级,具体规范如下:
3.3.1 线型规范(遵循GB/T 17450)
- 输入水量管路:采用粗实线(线宽1.2mm),表示新鲜水、再生水等进入系统的水流路径;
- 输出水量管路:采用间隔画线(线宽0.8mm,实线段5mm,间隔3mm),表示排放水、外供水的流出路径;
- 循环水量管路:采用虚线(线宽0.8mm,线段3mm,间隔2mm),表示系统内重复利用的水流路径;
- 蒸汽管路:采用粗点画线(线宽1.2mm,实线段10mm,点直径1mm),区分蒸汽与普通水流;
- 连接线:采用细实线(线宽0.5mm),用于符号间的逻辑连接,箭头为实心箭头,箭头长度为5mm。
3.3.2 颜色规范
颜色需遵循"清晰区分、视觉舒适"原则,避免过度花哨,核心颜色标准如下:
- 常规水源管路:天蓝色(RGB:135,206,235),区分于其他水流类型;
- 非常规水源管路:淡绿色(RGB:144,238,144),标识再生水、雨水等环保水源;
- 循环水管路:橙色(RGB:255,165,0),突出循环利用路径;
- 排放水管路:灰色(RGB:128,128,128),表示废弃水流;
- 设备符号:主体为白色,边框为黑色(线宽0.5mm),关键设备可填充对应颜色(如储水设施填充淡蓝色);
- 流量标注:黑色字体,关键参数(如最大流量、最小流量)可采用红色(RGB:255,0,0)标注,突出警示作用。
四、良功绘图网站实操步骤(专业水流量示意图绘制)
4.1 前期准备工作
4.1.1 资料收集与梳理
绘制前需完成基础资料收集,确保示意图的准确性与完整性,核心收集内容包括:
- 系统基础信息:水流来源、终端用途、核心设备清单(含型号、规格、安装位置);
- 流量数据:各节点实测或设计流量、循环水量、损耗水量等参数,需对应到具体管路;
- 管路信息:管路走向、管径、连接关系,关键阀门、仪表的安装位置;
- 规范依据:确认项目适用的标准(如GB/T 42031-2022、行业专项规范),明确符号与标注要求。
资料梳理需按水流顺序分类整理,从水源入口到终端输出建立流程清单,标注各环节的设备、参数及管路属性,复杂系统可拆分为主系统与子系统,便于后续分步绘制。
4.1.2 工具初始化设置
- 登录与进入编辑界面:打开良功绘图网站后,通过微信扫码或账号密码登录,进入个人工作台。点击"新建"按钮,在图形类型中选择"流程图",系统自动生成空白编辑页面,左侧为符号库与模板库,中间为绘图区域,右侧为属性设置面板。
- 页面尺寸设置:点击右侧"页面设置",选择"A3"尺寸(适合工程报告), orientation设为"横向",背景颜色选择"白色"(便于打印与导出),页面边距设置为2cm,确保图形布局合理。
- 符号库加载:左侧符号库默认显示基础流程图符号,点击"更多符号",在行业分类中勾选"水利工程""工业设备""仪表控制"三类符号库,加载水流量示意图专用符号,如水源、流量计、阀门、储水设施等,后续可直接拖拽使用。
4.2 分步绘制流程
4.2.1 框架搭建:确定水流路径与核心节点
- 标注起点与终点:从左侧符号库拖拽"常规水源"符号(椭圆)至绘图区域左侧,作为系统起点,双击输入"自来水入口",右侧箭头标注"Vi 100m³/h";拖拽"结束符"(双椭圆)至右侧,作为终点,标注"污水排放口",箭头标注"Vd 30m³/h"。
- 布置核心设备:按水流顺序,在起点与终点之间拖拽对应设备符号,如"水泵""储水箱""用水单元""过滤器"等,设备间距保持3-5cm,避免拥挤。以工业循环水系统为例,布置顺序为"水源→水泵→过滤器→冷却器→用水单元→储水箱→回流泵→水源",形成闭环逻辑。
- 连接管路:选中设备符号,鼠标移动至符号边缘,出现辅助箭头时,拖拽箭头至下一个设备,自动生成连接线。根据水流属性修改线型:输入管路设为粗实线,循环管路设为虚线,排放管路设为间隔画线,箭头方向与水流方向一致,避免反向。
4.2.2 细节完善:符号标注与参数补充
- 设备标注:双击每个设备符号,输入设备名称、规格参数,如"离心泵(Q=120m³/h,H=50m)""冷却器(换热面积50㎡)",字体设为宋体、小四字号,居中对齐。关键设备可在右侧属性面板中设置边框颜色与填充色,如储水箱填充淡蓝色,突出显示。
- 流量参数标注:选中各管路连接线,点击右侧"文本标注",输入对应流量符号、数值与单位,如"Vcy 180m³/h""Vl 2m³/h",标注位置在箭头上方,距离箭头1cm。最大流量、最小流量等关键参数采用红色字体标注,如"Vi 120m³/h(最大,红色)"。
- 控制与测量部件标注:在对应管路位置拖拽阀门、流量计等符号,标注具体类型与参数,如"球阀(DN50)""流量计(FT,0-200m³/h)",流量计符号内标注ISA标准代码,确保专业规范。
4.2.3 优化调整:布局与格式统一
- 布局优化:选中所有元素,点击顶部"对齐"按钮,选择"水平居中对齐",确保设备与管路在同一水平线上;调整各环节间距,避免线条交叉,复杂分支可采用"分支线+编号"方式简化,如"支路1(生产用水)""支路2(冷却用水)"。
- 格式统一:批量选中同类符号,在右侧属性面板中统一设置边框线宽、颜色,确保符号样式一致;选中所有标注文本,统一字体、字号与颜色,避免格式混乱。
- 图例添加:在绘图区域左下角添加图例,标注线型、颜色、核心符号的含义,如"粗实线:输入水量""虚线:循环水量""椭圆:水源"等,图例采用表格形式呈现,清晰直观。
4.3 导出与保存
- 保存文件:点击顶部"保存"按钮,输入文件名称(如"2026年XX工厂循环水流量示意图"),选择保存路径(个人云端空间),便于后续编辑与复用。
- 导出设置:点击"导出"按钮,选择导出格式,工程报告推荐"PDF"(矢量格式,不失真),汇报演示可选择"PNG"(高清图片,分辨率设为300dpi),勾选"无水印"选项,确保导出文件整洁。
- 文件校验:导出后打开文件,检查符号、标注、线型是否完整,流量参数是否准确,布局是否合理,确认无误后即可用于报告提交、打印或汇报。
4.4 进阶技巧:模板复用与批量修改
4.4.1 模板复用
良功绘图网站内置多种水流量示意图模板,涵盖市政供水、工业循环水、水平衡测试等场景,可直接复用节省绘制时间:
- 进入模板中心:点击顶部"模板中心",在行业分类中选择"水利工程",筛选"水流量示意图"模板,如"工业循环水系统模板""市政供水管网模板"。
- 模板编辑:选中模板点击"在线编辑",进入编辑界面后,根据实际需求修改设备名称、流量参数、管路走向,替换符号库中的专属符号,适配具体项目场景。
- 模板保存:修改完成后,点击"另存为",保存为自定义模板,后续同类项目可直接调用,大幅提升绘图效率。
4.4.2 批量修改
当需要调整多个同类元素时,可使用批量修改功能:
- 批量选中:按住Ctrl键,点击需要修改的同类符号(如所有阀门)或标注文本,完成批量选中。
- 统一调整:在右侧属性面板中修改样式(如边框颜色、字体大小),所有选中元素同步更新;对于流量参数,可通过"替换文本"功能批量修改数值,如将所有"m³/h"替换为"m³/d"。
五、国外工具绘制流程(Microsoft Visio与Draw.io)
5.1 Microsoft Visio绘制步骤
5.1.1 前期准备
- 软件启动与模板选择:打开Microsoft Visio,在"新建"页面选择"工程"分类,点击"P&ID流程图"模板(适合水流量示意图绘制),创建新文档。
- 符号库加载:点击左侧"更多形状"→"工程"→"P&ID设备""P&ID仪表""管道和阀门",加载水流量示意图所需符号,包括流量计、阀门、水泵、储水设备等专用符号。
5.1.2 绘制与标注
- 管路与设备布置:从符号库拖拽管道符号至绘图区域,按水流顺序布置,连接各设备符号(如水源、水泵、用水单元),调整管道走向与间距,避免交叉。
- 参数标注:选中管道,点击"插入"→"文本框",输入流量参数与符号,按ISA标准标注仪表代码(如"FT""FI");选中设备符号,标注名称与规格,字体设为Arial(英文场景)或宋体(中文场景)。
- 格式设置:在"设计"选项卡中设置线型、颜色,遵循GB/T 42031-2022标准区分输入、输出、循环管路;通过"对齐"功能优化布局,确保图形美观。
5.1.3 数据联动与导出
- 数据联动:若需关联流量数据,点击"数据"→"链接数据到形状",导入Excel中的流量参数表,实现图形与数据的联动更新,修改Excel数据后,示意图参数自动同步。
- 导出:点击"文件"→"另存为",选择导出格式(PDF、PNG、DWG),设置分辨率与导出范围,完成文件导出。
5.2 Draw.io绘制步骤
5.2.1 工具初始化
- 进入编辑界面:打开Draw.io官网,选择"空白绘图",进入在线编辑界面,左侧为符号库,右侧为属性设置面板。
- 符号库配置:点击左侧"更多形状"→"工程"→"流体动力""仪表",加载水流量相关符号,同时可自定义符号库,导入符合GB/T 42031-2022标准的符号。
5.2.2 绘制流程
- 框架搭建:拖拽管道、水源、设备符号至绘图区域,按水流顺序连接,调整管路走向,通过"连接线"工具设置线型(实线、虚线、间隔画线)。
- 标注与格式:双击元素输入文本标注,设置字体与颜色;在右侧属性面板中调整符号大小、边框颜色,批量统一格式。
- 协作与保存:点击"文件"→"保存到",选择Google Drive、Dropbox等平台保存文件,支持多人在线协作编辑;导出时选择PDF、SVG等格式,确保文件质量。
5.3 国外工具使用注意事项
- 规范适配:Microsoft Visio与Draw.io默认符号库遵循国际标准(ISO 5807、ISA),需手动调整符号样式,适配GB/T 42031-2022国内标准,确保符号、标注符合国内工程需求。
- 语言设置:Draw.io界面为英文,需熟悉基础操作术语(如"Shapes"为符号库、"Connectors"为连接线),可通过浏览器翻译功能辅助操作。
- 数据兼容性:Microsoft Visio生成的文件(.vsdx)在国内工具中兼容性较差,建议导出为PDF或DWG格式后复用;Draw.io支持导出多种格式,优先选择SVG格式(矢量图,可跨工具编辑)。
六、专业水流量示意图模板分类与应用
6.1 模板分类及核心用途
根据应用场景与系统复杂度,水流量示意图模板可分为四大类,各类模板的核心用途、适用场景及绘制要点如下表所示:
| 模板类型 | 核心用途 | 适用场景 | 绘制要点 | 工具适配 |
|---|---|---|---|---|
| 市政供水管网示意图模板 | 呈现城市或小区供水管网的分布、水流路径、加压站及用户节点 | 市政工程规划、小区供水系统设计、管网检修维护 | 1. 按区域划分管网片区,标注主干管、支管管径;2. 突出加压站、储水塔位置及参数;3. 标注用户类型(居民、商业、工业);4. 用不同颜色区分不同压力等级管路 | 良功绘图网站(本土化模板,适配国内管网规范)、Microsoft Visio(复杂管网布局) |
| 工业循环水系统示意图模板 | 展示工业生产中冷却循环水、工艺循环水的流动路径、设备连接及流量平衡关系 | 化工、电力、制造业的循环水系统设计、运维优化 | 1. 标注水泵、冷却器、冷却塔等核心设备参数;2. 清晰区分新鲜水补充管路与循环管路;3. 标注各节点流量、温度、压力参数;4. 体现循环利用率及损耗情况 | 良功绘图网站(工业设备符号库)、Microsoft Visio(数据联动功能) |
| 水平衡测试示意图模板 | 按GB/T 42031-2022标准绘制,呈现用水单位的取水量、用水量、循环水量、排放量的平衡关系 | 企业水平衡测试、节水改造项目、环保验收报告 | 1. 按一级(用水单位)、二级(次级用水单位)、三级(用水设备)分层绘制;2. 严格采用标准水量符号与线型;3. 标注各层级水量平衡方程;4. 突出漏损水量与节水潜力节点 | 良功绘图网站(内置水平衡标准模板)、Draw.io(轻量化测试图绘制) |
| 污水处理厂水流示意图模板 | 展示污水处理流程中各工艺单元的水流路径、处理设备及污染物去除环节 | 污水处理厂设计、运维管理、环保监测汇报 | 1. 按工艺顺序布置格栅、沉砂池、生化池、沉淀池等单元;2. 标注各单元处理效率、水流停留时间;3. 区分进水、处理水、回用水、污泥排放路径;4. 标注监测点位及监测指标 | 良功绘图网站(环保设备符号库)、Microsoft Visio(复杂工艺布局) |
6.2 模板复用与个性化修改案例
6.2.1 案例一:工业循环水系统模板修改(良功绘图网站)
- 模板调用:进入良功绘图网站模板中心,选择"工业循环水系统模板",点击在线编辑,模板默认包含"水源→水泵→冷却器→用水单元→储水箱→回流泵"的闭环流程,及基础流量标注。
- 个性化修改:
- 设备调整:删除模板中默认的"板式冷却器",替换为"管壳式冷却器",标注参数"换热面积80㎡,冷却水量200m³/h";新增"过滤器"符号,布置于水泵出口,标注"精密过滤器(5μm)"。
- 流量参数修改:将模板默认流量"Vi 150m³/h"改为实际参数"Vi 180m³/h",循环水量"Vcy 300m³/h"改为"Vcy 350m³/h",新增漏损水量标注"Vl 3m³/h"。
- 管路优化:新增一条备用管路,从水泵出口分支至用水单元,标注"备用管路(DN80)",线型设为粗实线,与主管路颜色一致,箭头标注"Vi 50m³/h"。
- 应用场景:修改后的模板可用于化工企业循环水系统运维报告,清晰呈现系统结构、流量分布及备用方案,满足日常运维与汇报需求。
6.2.2 案例二:水平衡测试模板修改(Microsoft Visio)
- 模板调用:打开Microsoft Visio,调用"水平衡测试"模板,模板默认按三级层级布置,包含标准水量符号与线型。
- 个性化修改:
- 层级调整:删除模板中三级用水设备符号,仅保留一级(工厂)、二级(车间)层级,适配小型企业测试需求。
- 数据更新:导入Excel中的实测数据,通过数据联动功能,自动更新各层级取水量、用水量、排放量参数,标注水平衡方程"Vi = Vco + Vd + Vl"。
- 格式优化:按GB/T 42031-2022标准调整线型颜色,输入管路用天蓝色、循环管路用橙色,流量标注采用宋体、小四字号,突出漏损水量节点(红色标注)。
- 应用场景:修改后的模板可用于小型制造业企业水平衡测试报告,满足环保部门验收与节水评估需求。
6.3 模板自定义制作方法
若现有模板无法满足特殊场景需求,可通过良功绘图网站自定义制作模板,步骤如下:
- 新建空白模板:点击"新建"→"空白流程图",完成页面尺寸、背景颜色设置,加载所需符号库。
- 绘制基础框架:按目标场景的水流顺序,布置核心符号、管路,完成基础标注,如自定义"农业灌区水流示意图"模板,需布置"水源→泵站→干渠→支渠→斗渠→田间"的流程。
- 格式标准化:统一线型、颜色、符号样式,添加图例与标注规范,确保模板符合行业标准。
- 保存为模板:点击"保存"→"保存为模板",输入模板名称与分类,保存至个人模板库,后续同类项目可直接调用修改。
七、水流量示意图绘制常见问题与解决方案
7.1 符号与规范类问题
问题1:符号混用导致专业度不足
表现:将处理符(矩形)用于表示用水单元,或用自定义符号替代标准水源符号,导致示意图不符合行业规范,可读性差。
解决方案:严格对照GB/T 42031-2022与ISO 5807标准选择符号,优先使用工具内置的行业符号库(如良功绘图网站的水利工程符号库),避免自定义符号。若需使用特殊符号,需在图例中明确标注含义,确保读者理解。同时,同一示意图中符号样式需统一,如所有用水单元均采用圆角矩形,避免大小、形状不一致。
问题2:流量参数标注混乱
表现:水量符号使用错误(如用Vd表示循环水量)、单位不统一(部分用m³/h,部分用m³/d)、标注位置随意,导致数据传递不准确。
解决方案:提前梳理流量参数,按GB/T 42031-2022标准确定符号与单位,统一采用"符号+数值+单位"的标注格式,如"Vcy 250m³/h"。标注位置固定在管路箭头上方或右侧,同类参数标注位置保持一致;单位统一为m³/h(小时流量)或m³/d(日流量),避免混用。复杂系统可单独制作参数表,与示意图对应编号关联。
问题3:线型与颜色使用不规范
表现:未按规定区分输入、输出、循环管路的线型,或颜色搭配混乱,无法快速区分水流属性。
解决方案:严格遵循线型规范,输入管路用粗实线、输出管路用间隔画线、循环管路用虚线,线宽按要求设置(1.2mm、0.8mm、0.5mm)。颜色选择遵循"清晰区分、视觉舒适"原则,参考本文第三章的颜色标准,避免使用相近颜色(如天蓝色与淡蓝色),同时控制颜色数量,不超过5种,确保示意图简洁专业。
7.2 工具操作类问题
问题1:良功绘图网站符号拖拽卡顿、线条交叉
表现:绘制复杂系统时,符号拖拽响应缓慢,管路连接时出现线条交叉、重叠,影响布局美观。
解决方案:1. 优化设备布局,先将核心设备按水流顺序水平排列,预留足够间距,再连接管路,避免后期调整;2. 对于交叉线条,选中线条后点击右侧"调整路径",选择"绕行"功能,系统自动优化线条走向;3. 若拖拽卡顿,可关闭多余符号库与浏览器标签页,清理缓存后重新操作。
问题2:Microsoft Visio数据联动失败
表现:导入Excel流量数据后,示意图参数无法同步更新,或数据与形状无法对应。
解决方案:1. 确保Excel数据格式规范,表头名称与示意图形状属性名称一致(如"流量"对应"Flow Rate");2. 重新建立数据链接,点击"数据"→"刷新数据",检查链接是否正常;3. 若仍失败,可手动复制Excel数据,粘贴至示意图标注文本框,批量修改格式。
问题3:Draw.io导出文件模糊
表现:导出PNG格式文件后,放大时出现模糊、锯齿,无法满足打印需求。
解决方案:1. 导出时设置分辨率为300dpi,选择"高清导出"选项;2. 优先导出SVG格式(矢量图),打印时再转换为PDF或PNG,确保不失真;3. 绘制时适当放大绘图区域,符号与标注尺寸设置稍大,避免导出后细节丢失。
7.3 逻辑与布局类问题
问题1:水流逻辑混乱,路径不清晰
表现:未按水流顺序布置设备,分支节点无明确标注,读者无法追踪水流路径。
解决方案:绘制前先梳理水流逻辑,建立"起点→中间环节→终点"的流程清单,按从左至右、从上至下的顺序布置元素。分支节点标注分支名称(如"生产用水支路""冷却用水支路"),复杂分支采用编号+图例说明,确保每个路径的逻辑清晰可辨。同时,箭头方向严格与水流方向一致,避免反向箭头。
问题2:布局拥挤,关键信息被遮挡
表现:设备与管路间距过小,标注文本重叠,关键设备与参数被遮挡,影响可读性。
解决方案:1. 批量调整元素间距,选中所有元素,点击"对齐"→"分布",选择"水平分布",确保间距均匀;2. 移动标注文本,避免重叠,可将部分标注移至管路侧面,用引线连接;3. 复杂系统拆分为主图与子图,主图呈现整体流程,子图展示局部细节,通过编号关联,如"图1 整体流程(子图1-1 冷却单元细节)"。
问题3:缺乏图例,读者无法理解符号含义
表现:未添加图例,或图例不完整,仅标注部分符号与线型,非专业读者无法理解示意图内容。
解决方案:必须添加完整图例,包含符号、线型、颜色、水量符号的含义,采用表格形式呈现,布置在绘图区域左下角或右下角。图例样式需与示意图保持一致,符号大小、颜色与示意图中的元素对应,确保读者可通过图例快速理解示意图的核心信息。
八、水流量示意图审核与优化要点
8.1 审核核心要点
8.1.1 规范符合性审核
- 符号审核:检查所有符号是否符合GB/T 42031-2022与ISO 5807标准,无自定义符号或符号混用情况,符号尺寸、比例协调一致。
- 标注审核:流量参数符号、单位、数值准确,标注位置合理,无遗漏或错误标注;水量平衡方程是否成立(如一级水平衡Vi = Vco + Vd + Vl + Vcy),数据逻辑自洽。
- 线型与颜色审核:线型符合输入、输出、循环水量的区分要求,颜色搭配规范,无相近颜色混淆情况,关键参数标注颜色突出。
8.1.2 准确性审核
- 设备与管路审核:设备名称、规格参数与实际系统一致,管路走向、连接关系准确,无错连、漏连情况;阀门、仪表的安装位置符合实际运维需求。
- 流量数据审核:各节点流量参数与实测或设计数据一致,最大流量、最小流量等关键参数标注完整,数据单位统一,无矛盾或错误。
- 逻辑审核:水流路径逻辑清晰,从水源入口到终端输出无断点或反向箭头,分支节点、判断节点的标注准确,符合系统实际运行逻辑。
8.1.3 可读性审核
- 布局审核:元素排列整齐,间距均匀,无线条交叉、重叠情况;复杂系统拆分合理,主图与子图关联清晰。
- 标注审核:文本标注清晰可辨,无重叠、模糊情况,字体、字号统一,关键信息突出;图例完整、规范,可快速解读符号与线型含义。
- 美观度审核:整体视觉流畅,颜色搭配协调,无过度花哨的设计;符号、管路、标注的比例协调,符合工程图纸的专业审美。
8.2 优化方法与技巧
8.2.1 细节优化
- 标注优化:将重叠标注文本移至空白区域,用引线连接对应元素;关键参数(如漏损水量、循环利用率)采用加粗或红色字体标注,突出核心信息;批量调整标注字体大小,确保远距离可清晰读取。
- 管路优化:对于交叉管路,采用"上下绕行"方式调整路径,避免直接交叉;缩短不必要的管路长度,使布局更紧凑;统一管路线宽,确保视觉协调。
- 符号优化:对同类设备符号进行批量调整,统一大小、边框颜色与填充色;删除冗余符号,仅保留核心设备与控制部件,简化示意图。
8.2.2 功能优化
- 数据可视化优化:对于包含大量流量数据的示意图,可添加数据图表(如折线图、柱状图),直观呈现流量变化趋势,图表与示意图对应编号关联,增强数据说服力。
- 交互性优化:若用于线上汇报,可通过良功绘图网站的协作功能添加注释,标注关键节点的运维要点;或导出为HTML格式,添加跳转链接,点击分支节点可查看子图细节。
- 打印适配优化:导出PDF格式时,勾选"适合页面"选项,确保示意图完整显示在打印页面内;调整边距与元素布局,避免打印时出现内容截断。
8.2.3 场景适配优化
- 汇报场景:简化冗余细节,突出核心流程与关键数据,采用鲜明的颜色对比,增强视觉冲击力;添加标题与简要说明,便于听众快速理解。
- 运维场景:详细标注设备参数、管路管径、阀门位置,添加运维备注(如"每月检查此处阀门状态"),便于现场工作人员参考;采用清晰的线型与符号,确保现场强光下可清晰读取。
- 验收场景:严格遵循行业规范,完整标注所有必要信息(如流量参数、设备型号、测试时段),添加审核签字区域,确保符合验收标准;格式统一、规范,无任何不专业的设计元素。
九、行业应用案例深度解析
9.1 案例一:某化工企业循环水流量示意图(良功绘图网站绘制)
9.1.1 项目背景
该化工企业需绘制循环水系统流量示意图,用于日常运维管理与节水改造评估,系统包含新鲜水补充、循环冷却、工艺用水、废水排放四大环节,核心需求是清晰呈现流量平衡关系,突出漏损节点与节水潜力。
9.1.2 绘制要点
- 系统布局:按"新鲜水水源→加压泵→精密过滤器→冷却塔→工艺冷却单元→储水箱→回流泵→冷却塔"的闭环流程布置,分为"循环冷却支路""工艺用水支路"两条主线,标注支路流量分别为280m³/h、120m³/h。
- 符号与标注:采用良功绘图网站水利工程符号库,水源用椭圆标注"新鲜水(Vi 150m³/h)",冷却塔用专用设备符号标注"逆流式冷却塔(处理量400m³/h)",流量计标注"FT 0-500m³/h",严格遵循GB/T 42031-2022标准。
- 流量平衡:标注水平衡方程"Vi + Vcy = Vco + Vd + Vl",其中循环水量Vcy 380m³/h,消耗水量Vco 40m³/h,排放水量Vd 25m³/h,漏损水量Vl 5m³/h,数据逻辑自洽。
- 优化标注:漏损节点用红色字体标注"Vl 5m³/h(节水改造重点)",冷却塔出口标注"水温32℃",工艺单元标注"用水温度60℃",为运维优化提供数据支撑。
9.1.3 应用效果
该示意图通过标准化符号与清晰标注,帮助企业快速定位漏损节点,制定针对性节水改造方案,改造后漏损水量降至2m³/h,循环利用率提升至92%;同时,示意图作为运维手册核心内容,简化了工作人员的日常巡检与故障排查流程,提升了运维效率。
9.2 案例二:某市政污水处理厂水流示意图(Microsoft Visio绘制)
9.2.1 项目背景
该市政污水处理厂处理规模为5万m³/d,需绘制水流示意图用于环保验收汇报,核心需求是展示各工艺单元的水流路径、处理效率及污染物去除环节,满足环保部门对流程透明度与数据准确性的要求。
9.2.2 绘制要点
- 工艺布局:按"进水格栅→沉砂池→生化反应池→二沉池→消毒池→出水排放/回用"的工艺顺序布置,新增污泥处理支路(二沉池→污泥浓缩池→污泥脱水机→污泥外运),用不同颜色区分水流与污泥路径。
- 数据联动:通过Microsoft Visio数据联动功能,导入Excel中的各单元处理效率数据,生化反应池标注"COD去除率85%",消毒池标注"大肠杆菌去除率99.9%",数据可随实测结果同步更新。
- 监测标注:在各工艺单元出口布置监测点位符号,标注监测指标(如COD、BOD5、SS),按环保标准标注达标范围,如"出水COD≤50mg/L(GB 18918-2002一级A标准)"。
- 格式规范:采用ISA标准标注仪表符号,流量计标注"FT 0-1000m³/h",压力表标注"PI 0-0.6MPa",线型按输入、输出、回流区分,确保符合工程图纸规范。
9.2.3 应用效果
该示意图在环保验收中获得认可,清晰的工艺路径与准确的数据标注的提升了汇报专业性;同时,作为日常运维参考文档,帮助工作人员快速掌握各单元运行状态,及时调整工艺参数,确保出水水质稳定达标。
9.3 案例三:某高校水平衡测试示意图(Draw.io绘制)
9.3.1 项目背景
该高校开展水平衡测试,需绘制一级(全校)、二级(各院系)水平衡示意图,用于评估用水效率,核心需求是简洁呈现水量分布,适配小型测试项目的轻量化绘图需求,且可快速导出高清图片用于报告。
9.3.2 绘制要点
- 层级设计:仅保留一级、二级层级,一级水平衡标注全校取水量Vi 800m³/d,二级按院系拆分(教学楼、宿舍楼、实验室、食堂),分别标注各院系用水量。
- 符号简化:采用Draw.io基础符号库,用水单元用圆角矩形标注,水源用椭圆标注,线型按标准区分(输入实线、输出间隔画线、循环虚线),避免复杂符号,确保简洁易懂。
- 数据标注:标注各二级单元水平衡方程,如"教学楼:Vi 200m³/d = Vco 150m³/d + Vd 45m³/d + Vl 5m³/d",突出实验室漏损水量较大(Vl 8m³/d)的问题。
- 导出设置:导出为SVG格式,确保高清无失真,插入测试报告后可正常打印,同时保留编辑权限,便于后续更新测试数据。
9.3.3 应用效果
该示意图快速完成绘制与报告整合,帮助测试团队精准定位节水潜力节点,针对性开展实验室管路维修与节水器具更换,项目完成后全校漏损水量下降12%,为高校节水改造提供了核心技术支撑。
