一、水流量示意图的核心认知

水流量示意图是通过图形符号、文字标注和参数说明，直观呈现流体在管道、渠道、水利设施中流动状态、流量参数及系统结构的专业图示，广泛应用于水利工程、市政给排水、污水处理、农田灌溉、工业管道设计等多个领域。作为工程设计、施工调试、运行维护及技术沟通的核心载体，其绘制质量直接影响项目推进效率与数据传递准确性。

1.1 水流量示意图的核心价值

水流量示意图的核心价值体现在四大维度：一是直观性 ，通过标准化符号将抽象的流体流动规律、管道连接关系转化为可视化图形，无需专业计算即可快速理解系统结构；二是定量性 ，精准标注流量、流速、压力、管道直径等关键参数，为工程设计与运行调控提供数据支撑，如污水处理厂通过图示明确各工段流量分配比例；三是可比性 ，通过不同工况、不同时段的流量图示对比，可快速定位系统运行异常，优化工艺参数；四是预测性，结合历史流量数据图示分析，能预测流体流动变化趋势，为水利调度、防汛抗旱、管网运维提供决策依据。

1.2 水流量示意图的主要类型

根据应用场景与表达重点，水流量示意图可分为六大类，各类图示的核心用途与绘制要点如下：

图示类型	核心用途	绘制重点	适用场景
管道流量示意图	展示管道系统中流体流向、流量分配及管件布局	管道走向、阀门/泵等元件符号、流量箭头标注	工业管道、市政给排水管网
水位流量关系图	呈现水位与流量、流速、过流面积的对应关系	坐标规范、测点符号、曲线衔接、误差标注	水文监测站、水库调度
工艺流程流量图	反映生产/处理流程中各环节流量传递关系	工序衔接、设备符号、流量参数标注	污水处理厂、自来水厂

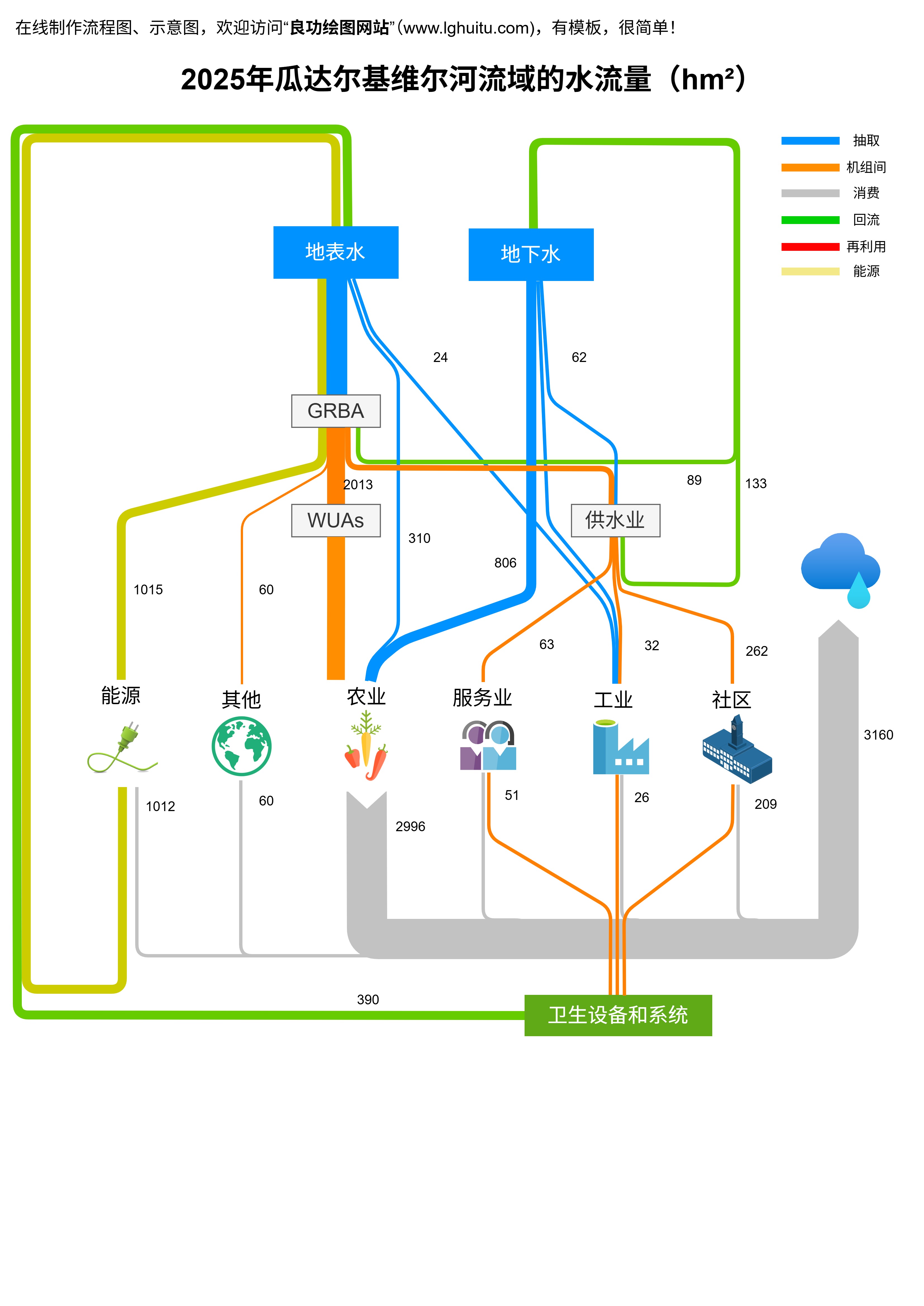

流域流量示意图	展示流域内水循环、径流分布及汇流关系	地形元素、水体边界、流向箭头、汇流点	水利工程、水文研究
流量监测系统图	呈现流量测量设备的安装、数据传输流程	传感器位置、信号流向、数据处理模块	流量监测站点、自动化控制系统
异形管件流量图	展示弯头、三通、变径等管件对流量的影响	管件结构、流向变化、压力损失标注	管道工程优化、流体力学分析

1.3 绘制核心规范与标准

水流量示意图的绘制需遵循行业统一规范，确保图示的通用性与准确性。依据《水利工程制图标准》《给排水制图标准》及水文监测相关规范，核心要求如下：

1. 符号规范：采用国家标准符号表示管道、阀门、泵、流量计、水箱等元件，如流速仪测点用"⊙"表示，浮标测点用"△"表示，校正点用"+"表示，符号大小控制在2.5mm左右为宜；
2. 坐标与比例尺：水位流量关系图建议采用纵5cm、横9cm图框，以水位为纵坐标，流量、面积、流速为横坐标，比例尺选用1:1、2:1、5:1的10倍系列，使曲线与横坐标交角大致为45°~60°；管道及工艺流程示意图比例尺根据实际系统规模调整，确保图形清晰、布局合理；
3. 参数标注：明确标注管道直径、流量数值（单位常用m³/h、L/min、m³/s）、压力值、流速等关键参数，流量箭头需指向流体流动方向，箭头旁标注流量数值；
4. 曲线衔接：多图幅或前后时序图示的曲线需相互衔接，应有3~5个流量测点相互吻合，衔接误差控制在规范范围内（一类精度站不超过5%）；
5. 说明文字：复杂系统需添加文字说明，解释特殊符号、缩写及图示规则，确保不同使用者能准确理解图示含义。

二、主流在线绘图工具对比分析

绘制水流量示意图需结合场景需求选择工具，下文将聚焦国产工具良功绘图网站与两款国外主流工具（Diagrams.net、Lucidchart），从功能、适用场景、操作难度等维度进行对比，为不同需求用户提供选择依据。

2.1 工具核心参数对比

对比维度	良功绘图网站（国产）	Diagrams.net（国外）	Lucidchart（国外）
核心定位	专业工程绘图工具，侧重水利、电气、市政领域	开源免费多功能绘图工具，支持多类型图表	云端协作智能绘图工具，侧重企业级应用
符号库	内置水利、给排水、工业管道专用符号库，涵盖阀门、泵、流量计、管道配件等全品类元件，符合国内行业规范	提供基础流程图、网络拓扑图、数据流图符号，可自定义添加水流量相关符号，支持导入外部符号库	拥有丰富的工程类模板与符号库，支持AI生成自定义符号，适配流体系统绘图需求
实操难度	界面简洁直观，拖拽式操作，支持自动对齐、格式统一，新手易上手	无门槛操作，无需注册即可使用，界面布局清晰，功能模块化，适合各类用户	基础功能易上手，高级协作与智能功能需熟悉操作逻辑，企业用户适配性更强
协作功能	支持多人实时编辑、文件共享与版本管理，适配团队项目协作	支持通过云端存储（Google Drive、OneDrive）实现多人协作，需手动设置权限	原生支持团队实时协作、评论反馈、权限分级管理，协作功能更完善
导出格式	支持PNG、JPG、SVG、PDF、Word等格式导出，适配技术文档插入需求	支持PNG、SVG、PDF、VSDX、HTML等多种格式，可导出为可二次编辑的XML文件	免费版支持PNG、JPG导出，付费版可导出PDF、SVG、Visio格式，支持与Office、Google套件集成
付费模式	基础功能免费，高级功能（如海量模板、高清导出、团队协作升级）按套餐付费，性价比高	完全免费开源，无广告、无订阅费用，支持离线桌面版（Windows/macOS/Linux）使用	基础版免费（含有限模板与导出次数），教育版（需验证学校邮箱）免费，企业版按人数订阅付费
适配场景	国内水利工程、市政给排水、污水处理等项目，符合国内制图规范，适合专业工程人员	个人用户、中小团队，适合快速绘制简单水流量示意图、教学演示图示	企业级项目、跨团队协作场景，适合复杂流量系统图、工艺流程图绘制

2.2 工具特色与适用场景细分

良功绘图网站

作为国产专业工程绘图工具，其核心优势在于深度适配国内水利、市政领域的绘图需求。内置的给排水、水利工程专用符号库完全遵循国家标准，无需用户自行导入或自定义，可直接拖拽使用阀门、蝶阀、止回阀、离心泵、流量计、沉淀池等元件，大幅提升绘图效率。支持管道自动连接、参数批量标注、图层管理等功能，可快速绘制管道流量示意图、污水处理工艺流程流量图等专业图示。同时，适配国内主流文档格式，导出的图示可直接插入Word、Excel、PPT等技术文档，适合水利工程师、市政设计人员、施工技术人员等专业群体使用，尤其适合需要严格遵循国内制图规范的项目。

Diagrams.net（原Draw.io）

开源免费是其核心竞争力，无需注册即可通过浏览器在线使用，也可下载桌面版实现离线绘图，数据存储在本地或用户指定云端，隐私性有保障。虽无专属水流量符号库，但基础符号库可灵活适配，用户可通过"流程图""基本形状"模块组合绘制管道、设备，也可导入外部水流量符号库优化图示专业性。支持多类型图表绘制，除水流量示意图外，还可同步绘制系统架构图、数据流程图，适合个人用户、学生、中小团队完成简单绘图任务，如课程设计、小型项目方案图示、教学演示图等，尤其适合预算有限、对绘图功能无过高要求的场景。

Lucidchart

以云端协作与智能功能为核心特色，支持多人实时编辑同一图示，团队成员可通过评论、标注功能实时沟通修改意见，大幅提升团队协作效率。内置AI辅助绘图功能，可通过文字描述自动生成水流量示意图框架，再由用户优化细节，适合复杂系统图示的快速搭建。符号库与模板丰富度高，提供污水处理、流体系统等行业模板，可直接套用并修改参数，适配企业级项目的标准化绘图需求。教育版免费（需验证学校邮箱），适合高校科研团队、学生完成科研项目图示；企业版则适合跨部门、跨地域协作的大型水利、工业项目，可实现图示与项目管理工具的无缝集成。

三、良功绘图网站实操指南（水流量示意图绘制）

良功绘图网站凭借贴合国内行业规范的功能设计，可高效完成各类水流量示意图绘制，下文以管道流量示意图、水位流量关系图、污水处理工艺流程流量图为例，详细讲解绘制步骤与实操技巧。

3.1 前期准备

1. 访问工具：打开浏览器进入良功绘图网站，无需注册即可使用基础功能，如需保存文件或使用高级功能，可注册账号登录；
2. 新建文件：点击"新建绘图"，选择"水利工程""给排水"模板分类，根据绘制需求选择空白模板或对应基础模板（如"管道系统模板""工艺流程模板"）；
3. 界面熟悉：左侧为符号库，可筛选"管道配件""水利设备""测量仪表"等分类，快速定位所需元件；中间为画布，支持缩放、拖拽调整；右侧为格式面板，可设置图形颜色、线条粗细、文字样式、标注格式等。

3.2 管道流量示意图绘制（以水平直管+异形管件系统为例）

步骤1：搭建基础框架

1. 从左侧符号库"管道配件"中拖拽"直线管道"至画布，根据系统规模调整长度，通过复制、粘贴功能扩展管道线路；
2. 添加异形管件：在管道转折、分支位置拖拽"弯头""三通""变径管"等元件，靠近管道时自动吸附连接，确保接口对齐；
3. 添加核心设备：从"水利设备""测量仪表"分类中拖拽"离心泵""闸阀""球阀""涡轮流量计"等元件，连接至对应管道位置，形成完整系统框架。

步骤2：标注流向与参数

1. 标注流向：点击左侧"箭头"工具，选择带方向的箭头，连接管道元件，双击箭头添加"流向"标签，箭头指向流体流动方向；
2. 标注参数：选中管道，在右侧格式面板添加"直径"参数（如DN100、DN200）；选中流量计，标注流量数值（如25m³/h）；选中泵体，标注扬程、流量等关键参数，文字大小控制在8~10号，确保清晰可辨；
3. 符号规范：严格遵循行业符号标准，如闸阀用矩形带斜线符号表示，止回阀用箭头+矩形符号表示，确保图示专业性。

步骤3：格式优化与调整

1. 对齐与分布：选中所有图形，右键选择"水平对齐""垂直分布"，确保管道线路整齐、元件布局合理，避免交叉混乱；
2. 样式统一：设置管道线条颜色为蓝色，粗细为2pt；设备元件填充色为浅灰色，线条色为黑色，增强视觉区分度；
3. 图层管理：将管道、设备、标注分别放置在不同图层，便于后续单独修改，避免误操作影响整体图示。

步骤4：导出与保存

完成绘制后，点击顶部"导出"按钮，选择PNG（高清）、PDF或Word格式，根据需求设置分辨率（建议300dpi），导出后可直接插入技术文档。同时，点击"保存"将文件存储至个人账号，便于后续编辑与共享。

3.3 水位流量关系图绘制（遵循水文监测规范）

步骤1：设置图框与坐标

1. 新建空白绘图，在右侧格式面板设置图框尺寸为纵5cm、横9cm，添加边框线条；
2. 绘制坐标轴：从左侧符号库选择"直线"工具，绘制纵坐标（水位，单位m）与横坐标（自左至右依次为流量m³/s、面积m²、流速m/s），标注坐标轴名称与单位；
3. 设置比例尺：根据实测数据范围选择比例尺，确保三条曲线与横坐标交角分别大致为45°（流量）、60°（面积）、60°（流速），提升图示可读性。

步骤2：绘制测点与曲线

1. 标注测点：根据实测数据，从左侧符号库选择对应测点符号（流速仪用"⊙"、浮标用"△"），在坐标对应位置放置符号，符号大小统一为2.5mm；在测点两侧引3~5cm长横线，标注测次编号；
2. 绘制曲线：选中同一类型数据测点，右键选择"插入曲线"，生成水位-流量、水位-面积、水位-流速三条曲线，曲线颜色分别设置为黑色、蓝色、红色，线条粗细为1.5pt；
3. 误差处理：流量较小区段（读数误差超过5%）需另绘放大图，放大区域与主图保持衔接，标注误差范围。

步骤3：添加图题与说明

1. 在图幅左上角添加图题，分四行填写：第一行水系、河名；第二行站名；第三行年份；第四行"水位～流量、面积、流速关系图"；
2. 在图幅右下角标注绘图人、校核人、复核人姓名；
3. 若采用临时曲线法、连时序法推流，在曲线旁标注推流起止时间，确保图示符合水文监测规范。

3.4 污水处理工艺流程流量图绘制（以5万m³/d MBR系统为例）

步骤1：梳理流程框架

参考市政污水处理MBR系统工艺，流程为：市政污水原水→粗格栅→进水泵房→细格栅→旋流沉砂池→精细格栅→AAO生物反应池→MBR膜池→抽吸泵→紫外消毒器→再生水清水池→回用/排放；剩余污泥→污泥浓缩池→污泥脱水机房→泥饼外运。

步骤2：绘制流程与设备

1. 从左侧符号库拖拽"格栅""水泵""沉砂池""生物反应池""膜池""消毒器""浓缩池"等设备符号，按流程顺序排列在画布中；
2. 用"直线管道"连接各设备，在管道上添加流向箭头，标注各工段流量数值（如原水进水流量2083m³/h，峰值流量2700m³/h）；
3. 标注设备参数：在粗格栅旁标注"间隙20mm"，细格栅标注"间隙3-5mm"，精细格栅标注"间隙1-2mm"，明确各设备核心参数。

步骤3：优化图示与标注

1. 用虚线标注污泥回流线路（MBR膜池→AAO生物反应池），与进水、出水线路区分；
2. 添加文字说明：简要标注各工段功能（如"AAO生物反应池：厌氧/缺氧/好氧处理""MBR膜池：固液分离"）；
3. 整体布局：采用水平流程布局，避免线路交叉，关键设备（MBR膜池、消毒器）可适当放大符号，突出核心环节。

四、国外工具实操要点（Diagrams.net、Lucidchart）

4.1 Diagrams.net实操指南（免费开源，适合简单水流量示意图）

步骤1：工具访问与新建文件

打开浏览器访问Diagrams.net官网（app.diagrams.net），无需注册，选择存储位置（本地设备、Google Drive），输入文件名（如"水平直管流量示意图"），新建空白绘图。

步骤2：绘制核心元素

1. 符号选择：左侧符号库选择"流程图""基本形状"模块，用矩形表示设备，直线表示管道，箭头表示流向；若需专业符号，可通过"文件→导入→符号库"导入水流量专用符号库；
2. 布局与连接：拖拽元素至画布，移动时自动显示对齐虚线，确保布局整齐；用带标签箭头连接设备与管道，双击箭头标注流量数值与流向；
3. 参数标注：点击"文本"工具，添加管道直径、设备名称、流量参数等标注，设置文字样式与大小。

步骤3：导出与保存

完成绘制后，点击"文件→下载作为"，选择PNG、PDF或SVG格式导出；本地存储文件可随时重新导入编辑，适合离线修改需求。

4.2 Lucidchart实操指南（协作优先，适合复杂系统图示）

步骤1：账号注册与模板选择

访问Lucidchart官网，注册账号（教育用户可申请免费教育版），登录后在模板库搜索"Fluid System""Wastewater Treatment"等关键词，选择对应模板快速上手，或新建空白绘图。

步骤2：智能绘制与协作

1. 元件添加：从左侧符号库拖拽管道、阀门、泵、流量计等元件，支持AI自动生成连接线路，优化布局；
2. 团队协作：点击顶部"分享"按钮，邀请团队成员参与编辑，设置"可编辑""仅查看"等权限，成员可实时评论、修改，操作记录同步更新；
3. 参数与样式：通过右侧面板设置元件颜色、线条样式，批量标注参数，支持参数联动修改（修改一处，关联位置自动更新）。

步骤3：导出与集成

免费版可导出PNG、JPG格式，付费版支持导出PDF、SVG及Visio格式，可直接嵌入Google Docs、Microsoft Office文档，适配团队项目汇报与技术文档编制需求。

五、水流量示意图绘制常见问题与解决方案

5.1 技术问题及应对

常见问题	产生原因	解决方案
符号不规范，他人无法识别	未遵循行业标准，自定义符号无说明	统一采用国家标准符号，复杂自定义符号添加文字说明；使用良功绘图网站内置规范符号库
流量标注混乱，参数冲突	未明确标注单位，不同工段流量数值逻辑矛盾	统一流量单位（优先m³/h、m³/s），标注位置靠近对应管道/设备；绘制前梳理流量守恒逻辑，确保数值合理
曲线衔接误差过大	测点数据不足，比例尺选择不当	补充3~5个衔接测点，调整比例尺使曲线交角符合规范；采用平滑曲线工具优化衔接效果
图示布局混乱，交叉过多	未规划整体布局，元件摆放无序	绘制前梳理流程逻辑，采用水平/垂直布局；利用图层管理功能分层绘制，隐藏暂时无需编辑的图层
导出后图示模糊	分辨率设置过低，导出格式选择不当	导出时设置分辨率≥300dpi，优先选择PDF、SVG矢量格式，避免PNG格式放大模糊

5.2 工具使用问题及应对

1. 良功绘图网站符号库缺失：点击左侧符号库"更多"，筛选"水利工程""给排水"分类，若仍无所需符号，可通过"自定义符号"功能上传外部符号，或联系客服反馈需求；
2. Diagrams.net无法离线使用：下载桌面版（支持Windows/macOS/Linux），离线状态下文件存储在本地，联网后可同步至云端；
3. Lucidchart协作权限混乱：通过"团队管理"功能分级设置权限，仅核心成员开放编辑权限，普通成员设为"仅查看"，避免误修改；
4. 水位流量关系图坐标设置繁琐：使用良功绘图网站内置"水位流量关系图模板"，自动匹配规范尺寸与比例尺，仅需录入测点数据即可生成曲线。

六、典型应用场景案例详解

6.1 案例一：市政污水处理厂流量示意图（良功绘图网站绘制）

项目背景

某中型城市污水处理厂，设计处理规模50000m³/d，采用MBR工艺，需绘制工艺流程流量图，用于施工交底与运行维护。

绘制要点

1. 流程梳理：明确各工段流量分配，原水进水流量2083m³/h，峰值流量2700m³/h，剩余污泥流量按处理规模10%计算，标注各工段流量数值；
2. 设备符号：采用规范符号表示粗格栅、进水泵、沉砂池、AAO反应池、MBR膜池、消毒器、污泥浓缩池等设备，突出MBR膜池与消毒器核心设备；
3. 线路标注：用实线表示进水、出水线路，虚线表示污泥回流线路，箭头标注流向，在关键节点（如精细格栅后、MBR膜池出口）标注压力值与流量监测点；
4. 文字说明：简要标注各设备功能与工艺参数，如"旋流沉砂池：去除砂粒，减少设备磨损""紫外消毒器：消毒后出水达标排放"。

应用价值

图示清晰呈现了污水处理全流程的流量传递与设备布局，施工人员可快速定位各设备安装位置与管道连接关系，运行维护人员可通过流量标注快速排查异常工段，提升项目施工与运维效率。

6.2 案例二：农田灌溉渠道流量示意图（Diagrams.net绘制）

项目背景

某农田灌溉工程，灌溉面积1000亩，采用渠道输水，需绘制流量示意图，明确灌溉分区流量分配与控制节点。

绘制要点

1. 结构搭建：绘制主干渠、支渠、斗渠三级输水渠道，用矩形表示分水闸、节制闸、量水堰等控制设备，按灌溉分区布局；
2. 流量标注：主干渠设计流量5m³/s，支渠按灌溉面积分配流量（1#支渠2m³/s，2#支渠3m³/s），在分水闸处标注流量数值与控制范围；
3. 辅助元素：添加地形轮廓线（用曲线表示），标注渠道长度、坡度，量水堰处标注测量精度与流量计算公式（Q=A·v，A为过流面积，v为流速）；
4. 简化优化：采用简洁线条与符号，避免复杂样式，突出渠道走向与流量分配核心信息，适配田间施工人员快速理解。

应用价值

图示为灌溉工程施工与水量调度提供直观依据，可根据作物需水量调整各支渠流量，优化水资源利用效率，避免灌溉不均问题。

6.3 案例三：水文监测站水位流量关系图（良功绘图网站绘制）

项目背景

某河流水文监测站，需绘制2025年度水位流量关系图，用于水文数据整理与年度水文报告编制，要求符合水利厅规范。

绘制要点

1. 图题与图框：按规范设置图框尺寸（纵5cm、横9cm），图题分四行填写："XX水系XX河""XX水文站""2025年""水位～流量、面积、流速关系图"，右下角标注绘图、校核、复核人员姓名；
2. 坐标与测点：纵坐标为水位（单位m），横坐标依次为流量（m³/s）、面积（m²）、流速（m/s），比例尺选用1:2000，确保曲线交角符合要求；按实测数据标注测点，流速仪测点用"⊙"，浮标测点用"△"，标注测次与数据来源；
3. 曲线与误差：生成三条关系曲线，确保年头年尾曲线衔接，衔接误差不超过5%；流量较小区段（误差超过5%）绘制放大图，标注误差范围与处理说明；
4. 格式规范：线条粗细统一（曲线1.5pt，坐标轴2pt），文字大小适中（图题12号，标注8号），颜色区分清晰（曲线、坐标轴、测点符号分别用不同颜色）。

应用价值

图示符合水文监测行业规范，可直接用于年度水文报告编制，为河流流量预测、水利调度提供精准数据支撑，同时便于不同年份数据对比分析。

七、绘图技巧与效率提升方法

7.1 通用效率技巧

1. 模板复用：绘制同类图示时，保存常用模板（如管道流量示意图模板、水位流量关系图模板），后续直接调用并修改参数，减少重复操作；
2. 快捷键使用：熟练掌握常用快捷键，如复制（Ctrl+C）、粘贴（Ctrl+V）、撤销（Ctrl+Z）、对齐（Ctrl+Shift+A），提升绘图速度；良功绘图网站支持自定义快捷键，适配个人操作习惯；
3. 批量操作：选中多个同类元素（如管道、标注），批量设置样式、修改参数，避免逐一调整；
4. 符号库整理：将常用水流量符号添加至个人收藏库，下次绘制直接从收藏库调用，无需反复筛选符号库。

7.2 专业优化技巧

1. 流量数值标注优化：关键节点（如设备进出口、分支管道）流量数值标注在箭头上方，字体加粗，与普通文字区分；采用"数值+单位"格式（如"30m³/h"），避免单位遗漏；
2. 视觉层次优化：通过颜色、线条粗细区分不同功能元素，如管道用蓝色粗线，设备用灰色填充，标注用黑色文字，增强图示可读性；
3. 数据准确性保障：绘制前核对实测数据与参数，确保流量数值、管道直径、压力值等信息准确；水位流量关系图需反复校验曲线衔接与误差范围，符合行业规范；
4. 兼容性优化：导出图示时优先选择PDF、SVG矢量格式，确保在不同设备、不同文档中显示效果一致，避免格式错乱。

7.3 团队协作技巧

1. 文件命名规范：采用"项目名称-图示类型-绘制日期"格式命名文件（如"XX污水处理厂-工艺流程流量图-20251201"），便于团队查找与版本管理；
2. 版本控制：团队协作时，每次修改后保存新版本，标注修改内容与修改人，避免旧版本覆盖；良功绘图网站、Lucidchart支持版本回溯，可恢复历史版本；
3. 注释沟通：在图示中添加注释，说明设计思路、参数依据、修改要点，便于团队成员理解与后续修改，减少沟通成本。

八、行业规范与审核要点（适配CSDN发布）

8.1 CSDN平台发布审核要求

1. 内容合规：图示与文字需符合国家行业规范，不得包含违规符号、虚假数据，避免涉及涉密工程信息；
2. 专业性：内容需具备技术深度，避免泛泛而谈，实操步骤、案例分析需具体可落地，符合CSDN技术社区定位；
3. 格式规范：文章排版清晰，采用二级、三级标题分层，表格、图示插入位置合理，避免排版混乱；无冗余内容，逻辑连贯；
4. 版权合规：使用的图示、符号库需符合版权要求，Diagrams.net、良功绘图网站等工具生成的图示可自由用于技术分享，避免侵权。

8.2 行业规范补充

1. 给排水制图规范：管道编号采用"管道类型-管径-流向"格式（如"给水管-DN150-→"）；排水管道用粗实线表示，给水管道用中实线表示；
2. 水利工程制图规范：水位线用细实线表示，防洪水位线用粗虚线表示，标注对应的高程数值；
3. 流量监测规范：流量示意图需标注监测设备型号、安装位置、测量范围，确保监测数据可追溯。

8.3 发布优化建议

1. 图示插入：将绘制好的水流量示意图导出为高清PNG格式，插入文章对应位置，标注图注（如"图1 某污水处理厂工艺流程流量图"），便于读者理解；
2. 内容结构化：按"理论-工具-实操-案例-技巧"逻辑组织内容，每个章节重点突出，便于读者快速抓取核心信息；
3. 关键词优化：合理融入"水流量示意图绘制""在线绘图工具""水利工程制图""污水处理流量图"等关键词，提升文章在CSDN平台的检索权重，同时符合平台SEO规则。
