[特殊字符] USBX 移植实现虚拟串口（CDC ACM）详细步骤笔记

嵌入式×边缘AI：打怪升级日志2026-01-26 8:32

🎯 准备工作

  1. 获取源码：从上一节视频配套源码中复制基础工程

  2. 硬件平台：STM32H563xx系列（根据实际芯片调整）

  3. 开发环境：STM32CubeMX + Keil MDK-ARM（或其他IDE）

  4. USBX源码：从ST官方获取或已有usbx文件夹

📝 详细移植步骤

第一步：CubeMX配置USB硬件

  1. 打开现有工程和对应的.ioc CubeMX文件

  2. 配置USB模块：

    • 在"Connectivity"中选择USB

    • 模式选择：Device_Only

  3. 配置NVIC中断：

    • 勾选USB中断（确保中断使能）

  4. 生成代码：

    • 点击"Generate Code"更新工程文件

第二步：准备USBX组件目录

  1. 找到USBX源码：定位到电脑上的usbx文件夹

  2. 移植到工程：

    cs 复制代码
    源位置：任意位置/usbx
目标位置：<工程目录>/Middlewares/Third_Party/usbx

  3. 复制app文件夹：

    cs 复制代码
    源位置：程序源码/usbx/app
目标位置：<工程目录>/Middlewares/Third_Party/usbx/app

第三步：创建工程文件结构

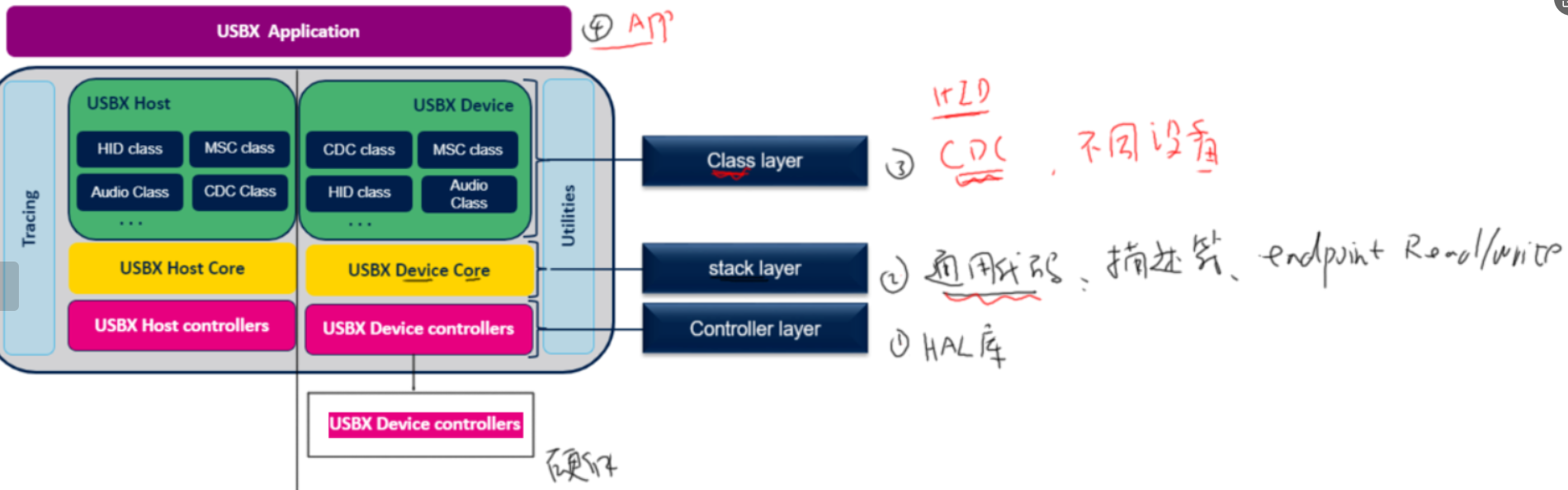

在MDK-ARM工程中创建四个组（Group）对应USBX四层架构：

组名 对应层级 物理路径
USBX/class_layer Class Layer Middlewares/USBX/class_layer
USBX/stack_layer Stack Layer Middlewares/USBX/stack_layer
USBX/usb_device_controller_layer Controller Layer Middlewares/USBX/usb_device_controller_layer
USBX/app Application Middlewares/USBX/app

第四步：添加各层源文件

4.1 Class Layer (CDC ACM类)

  1. 源文件位置 ：usbx/common/usbx_device_classes/src/

  2. 添加文件：

    • 添加所有以ux_device_class_cdc_acm开头的.c文件

    • 使用通配符：ux_device_class_cdc_acm*

4.2 Stack Layer (设备栈)

  1. 源文件位置 ：usbx/common/core/src/

  2. 添加文件：

    • 添加所有以ux_device_stack开头的.c文件

    • 使用通配符：ux_device_stack*

    • 注意：编译时可能会缺其他辅助文件，后续根据错误添加

4.3 Controller Layer (STM32控制器驱动)

  1. 源文件位置 ：usbx/common/usbx_stm32_device_controllers/

  2. 添加文件：添加该目录下的所有源文件

4.4 Application Layer (应用层)

  1. 源文件位置 ：usbx/app/（之前复制的）

  2. 添加文件：添加该目录下的所有源文件

第五步：修改usb.c文件

5.1 添加头文件
cs 复制代码
#include "ux_port.h"
#include "ux_device_descriptors.h"
#include "ux_dcd_stm32.h"
5.2 添加函数声明
cs 复制代码
UINT MX_USBX_Device_Init(void);
MX_USBX_Device_Init();
5.3 在MX_USB_DRD_FS_Init()函数中添加以下代码：

电源使能：

cs 复制代码
HAL_PWREx_EnableVddUSB();
HAL_PWREx_EnableUSBVoltageDetector();

端点Packet Buffer Memory配置：

cs 复制代码
// 配置各个端点的缓冲区地址
HAL_PCDEx_PMAConfig(&hpcd_USB_DRD_FS, 0x00, PCD_SNG_BUF, 0x14);
HAL_PCDEx_PMAConfig(&hpcd_USB_DRD_FS, 0x80, PCD_SNG_BUF, 0x54);
HAL_PCDEx_PMAConfig(&hpcd_USB_DRD_FS, USBD_CDCACM_EPINCMD_ADDR, PCD_SNG_BUF, 0x94);
HAL_PCDEx_PMAConfig(&hpcd_USB_DRD_FS, USBD_CDCACM_EPOUT_ADDR, PCD_SNG_BUF, 0xD4);
HAL_PCDEx_PMAConfig(&hpcd_USB_DRD_FS, USBD_CDCACM_EPIN_ADDR, PCD_SNG_BUF, 0x114);

USBX初始化和启动：

cs 复制代码
// 初始化USBX的STM32设备控制器
ux_dcd_stm32_initialize((ULONG)USB_DRD_FS, (ULONG)&hpcd_USB_DRD_FS);

// 调用USBX设备初始化函数
MX_USBX_Device_Init();

// 启动PCD
HAL_PCD_Start(&hpcd_USB_DRD_FS);

第六步：创建USBX任务（独立模式）

6.1 修改app_freertos.c

添加头文件：

cs 复制代码
#include "stdio.h"
#include "draw.h"
#include "ux_api.h"

在默认任务循环中添加：

cs 复制代码
void StartDefaultTask(void *argument)
{
    /* 初始化代码... */

    for(;;)
    {
        // 运行USBX系统任务（独立模式必须定期调用）
        ux_system_tasks_run();

        osDelay(1);  // 适当延迟
    }
}

第七步：MDK-ARM工程配置详解

7.1 预处理宏定义配置

在 Options for Target → C/C++ → Preprocessor Symbols 中添加以下宏：

cs 复制代码
USE_HAL_DRIVER
STM32H563xx
UX_INCLUDE_USER_DEFINE_FILE

各宏作用说明：

  • USE_HAL_DRIVER：启用STM32 HAL库

  • STM32H563xx：指定芯片型号（根据实际调整）

  • UX_INCLUDE_USER_DEFINE_FILE：关键！允许USBX使用用户自定义配置文件（ux_user.h）

7.2 编译器选项设置

在 Language / Code Generation 选项卡中：

  1. Language C ：选择 c11 标准

  2. Optimization ：调试时建议选 -O0，发布可选 -O1 或 -O2

  3. 关键勾选项：

    • ☑ One ELF Section per Function（便于代码优化和调试）

    • ☑ Plain Char is Signed（char默认为有符号）

7.3 头文件包含路径配置

在 Include Paths 中添加以下路径（注意相对路径）：

cs 复制代码
./Core/Inc
./Drivers/STM32H5xx_HAL_Driver/Inc
./Drivers/STM32H5xx_HAL_Driver/Inc/Legacy
./Drivers/CMSIS/Device/ST/STM32H5xx/Include
./Drivers/CMSIS/Include
./Drivers/Module_driver
./Middlewares/Third_Party/FreeRTOS/Source/include/
./Middlewares/Third_Party/FreeRTOS/Source/portable/GCC/ARM_CM33_NTZ/non_secure/
./Middlewares/Third_Party/FreeRTOS/Source/CMSIS_RTOS_V2/
./Middlewares/Third_Party/CMSIS/RTOS2/include/
./Middlewares/Third_Party/usbx/common/core/inc
./Middlewares/Third_Party/usbx/ports/generic/inc
./Middlewares/Third_Party/usbx/app
./Middlewares/Third_Party/usbx/common/usbx_stm32_device_controllers
./Middlewares/Third_Party/usbx/common/usbx_device_classes/inc

路径说明：

  • 前9个是原有的FreeRTOS和CMSIS路径

  • 后5个是新增的USBX相关路径，确保USBX各层头文件能被正确找到

第八步：添加USB串口测试代码

8.1 修改app_freertos.c添加发送任务

在 Core/Src/app_freertos.c 文件中进行以下修改：

1. 添加头文件（USER CODE BEGIN Includes段）
cs 复制代码
/* USER CODE BEGIN Includes */
#include "stdio.h"
#include "draw.h"
#include "ux_api.h"
/* USER CODE END Includes */
2. 添加USB串口发送函数声明

如果函数未在其他头文件中声明，需要在任务函数前添加：

cs 复制代码
/* 声明USB串口发送函数 */
int ux_device_cdc_acm_send(uint8_t *datas, uint32_t len, uint32_t timeout);
3. 创建SPILCD任务发送测试数据

在合适位置添加以下任务函数（或在现有任务中修改）：

cs 复制代码
static void SPILCDTaskFunction(void *pvParameters)
{
    char buf[100];
    int cnt = 0;

    while (1)
    {
        /* 格式化测试字符串 */
        sprintf(buf, "USB Serial Send Test : %d\r\n", cnt++);

        /* 可选：在LCD上显示（如果LCD已初始化） */
        // Draw_String(0, 0, buf, 0x0000ff00, 0);

        /* 通过USB串口发送数据 */
        ux_device_cdc_acm_send((uint8_t *)buf, strlen(buf), 1000);

        /* 延迟1秒 */
        vTaskDelay(1000);
    }
}

第九步：编译与问题解决

首次编译常见错误及解决

错误类型 可能原因 解决方案
未找到头文件 包含路径不正确 检查第七步中的路径，确保所有路径都存在
未定义符号 源文件未添加完整 回到第四步，确保每层所需文件都已添加
内存不足 堆栈配置太小 在FreeRTOSConfig.h中增大堆栈大小
链接错误 函数重复定义 检查是否重复包含了源文件

编译顺序建议

  1. 先编译基础工程：确保不带USBX时能编译通过

  2. 分层添加编译：按Controller→Stack→Class→App顺序添加文件并编译

  3. 解决依赖关系：根据错误提示逐步添加缺少的文件

第十步：烧录与测试验证

10.1 硬件连接

  1. 使用USB数据线连接开发板USB口到电脑

  2. 确保开发板供电正常

  3. 连接调试器（ST-Link/J-Link等）

10.2 烧录程序

  1. 在MDK-ARM中点击 Download 按钮

  2. 确认程序烧录成功，无错误提示

  3. 重启开发板或按下复位键

10.3 电脑端验证

设备识别检查

  1. 打开 设备管理器

  2. 查看 端口(COM和LPT) 下是否有新设备

  3. 正常识别应显示类似：USB 串行设备 (COM3)

串口通信测试

  1. 打开串口调试工具（如Putty、SecureCRT等）

  2. 选择正确的COM端口

  3. 设置参数：波特率115200、8数据位、1停止位、无校验

  4. 发送测试：在串口工具中发送任意字符

    • 观察开发板LCD是否显示发送的内容

  5. 接收测试：查看串口工具是否每秒收到测试数据：

    cs 复制代码
    USB Serial Send Test : 0
USB Serial Send Test : 1
USB Serial Send Test : 2
...

10.4 常见问题排查

现象 可能原因 排查方法
电脑无法识别 USB线问题/供电不足 更换USB线，确保D+/D-线连接正常
识别为未知设备 驱动问题/描述符错误 安装STM32 USB驱动，检查描述符配置
无法打开串口 端口被占用 关闭其他占用该端口的程序
无数据接收 发送任务未运行 检查任务是否创建，USBX任务是否定期调用
数据乱码 波特率不匹配 确认串口工具和代码中波特率一致

📋 完整配置检查清单

配置项检查

  • CubeMX中USB配置为Device_Only

  • USB中断已使能

  • 四层文件结构完整

  • 各层源文件已添加到工程

  • usb.c中的初始化和配置代码已添加

  • 头文件路径已正确配置

  • 预处理宏已定义

  • 发送任务已创建并运行

  • 接收回调函数已修改

代码检查

  • ux_system_tasks_run()在任务中定期调用

  • USB电源使能函数已调用

  • 端点缓冲区配置正确

  • 描述符配置符合CDC ACM规范

  • 内存地址无冲突

🎯 功能验证清单

功能 测试方法 预期结果
USB设备识别 查看设备管理器 出现新串口设备
数据发送 串口工具接收 每秒收到递增的测试数据
数据接收 串口工具发送 LCD显示发送的内容
稳定性 长时间运行 无断连，数据无丢失
热插拔 拔插USB线 重新连接后功能正常

🔧 调试技巧

  1. 使用调试器单步调试：在USB初始化代码处设置断点

  2. 查看USB状态寄存器：通过STM32CubeMonitor等工具监控USB状态

  3. 修改测试间隔：缩短发送间隔测试实时性

  4. 添加调试输出：通过串口打印调试信息（注意不要与虚拟串口冲突）

  5. 使用USB分析仪：如果有条件，使用USB协议分析仪抓包分析
