华为HCIP实验-BGP路由协议的配置解析

相思难忘成疾2026-01-26 10:42

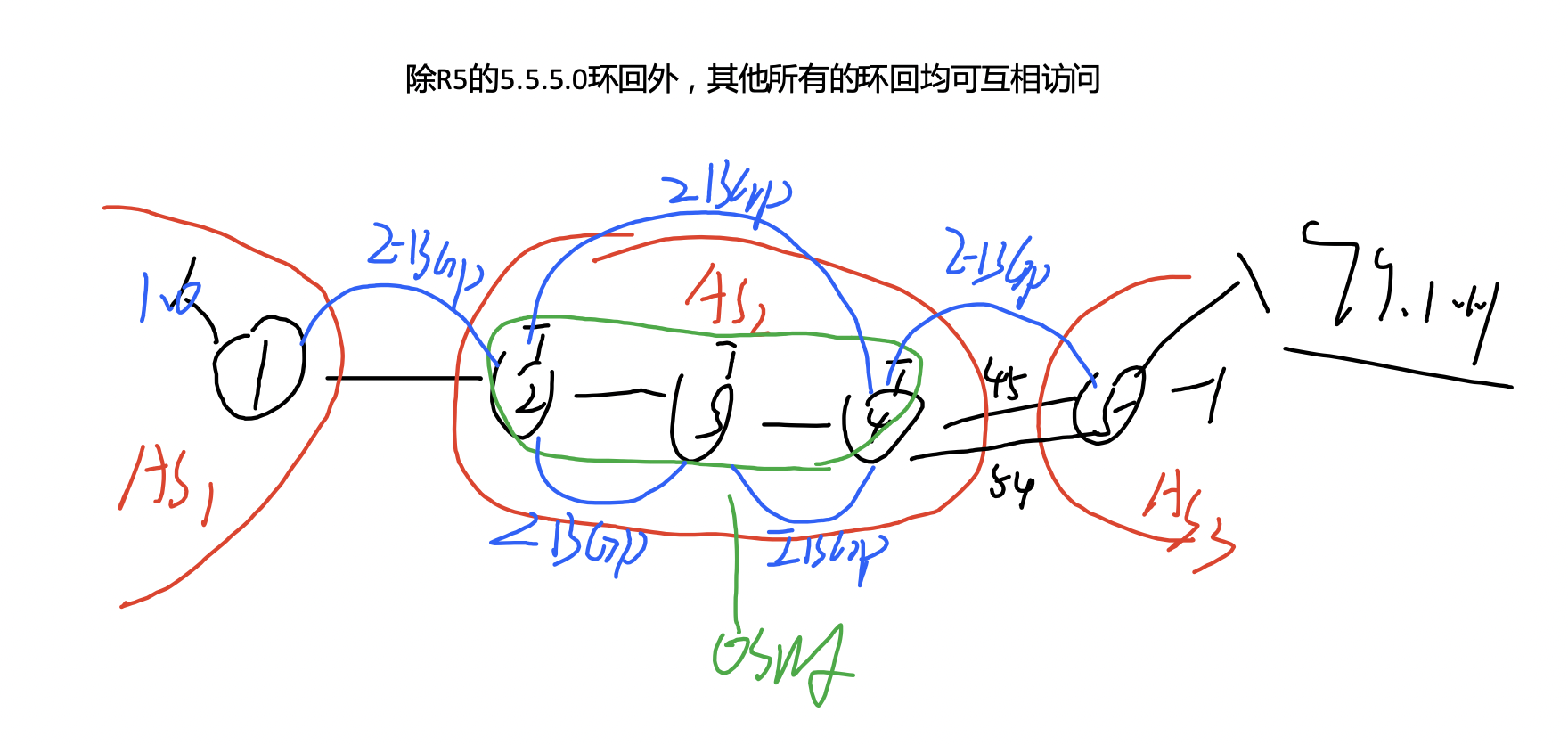

一、实验拓扑图

二、实验要求

1、AS1、AS3不进行IGP配置；

2、AS2内部使用IGP（OSPF、RIP等）进行配置，使得AS2内部全通；

3、AS1、AS2、AS3之间使用BGP进行连接；

4、除R5的5.5.5.0环回外，其他所有的环回均可互相访问。

三、IP地址规划

设备名称 接口名称 IP地址/子网掩码
R1 GE0/0/0 12.1.1.1/24
R1 LoopBack0 1.1.1.1/24
R2 GE0/0/0 12.1.1.2/24
R2 GE0/0/1 23.1.1.1/24
R2 LoopBack0 2.2.2.2/24
R3 GE0/0/0 23.1.1.2/24
R3 GE0/0/1 34.1.1.1/24
R3 LoopBack0 3.3.3.3/24
R4 GE0/0/0 34.1.1.1/24
R4 GE0/0/1 45.1.1.1/24
R4 GE0/0/2 54.1.1.1/24
R4 LoopBack0 4.4.4.4/24
R5 GE0/0/0 45.1.1.2/24
R5 GE0/0/1 54.1.1.2/24
R5 LoopBack0 5.5.5.5/24
R5 LoopBack1 99.1.1.1/24

四、实验步骤

注：在进行所有配置之前，可进行永不超时配置，具体配置如下

bash 复制代码
[r1]user-interface console 0
[r1-ui-console0]idle-timeout  0 0
[r1-ui-console0]q

（1）基础配置：接口IP与环回

bash 复制代码
r1
[r1]int g0/0/0
[r1-GigabitEthernet0/0/0]ip ad 12.1.1.1 24
[r1-GigabitEthernet0/0/0]int lo0
[r1-LoopBack0]ip ad 1.1.1.1 24
[r1-LoopBack0]q

r2
[r2]int g0/0/0
[r2-GigabitEthernet0/0/0]ip ad 12.1.1.2 24
[r2-GigabitEthernet0/0/0]int g0/0/1
[r2-GigabitEthernet0/0/1]ip ad 23.1.1.1 24
[r2-GigabitEthernet0/0/1]int lo0
[r2-LoopBack0]ip ad 2.2.2.2 24
[r2-LoopBack0]q

r3
[r3]int g0/0/0
[r3-GigabitEthernet0/0/0]ip ad 23.1.1.2 24
[r3-GigabitEthernet0/0/0]int g0/0/1
[r3-GigabitEthernet0/0/1]ip ad 34.1.1.1 24
[r3-GigabitEthernet0/0/1]int lo0
[r3-LoopBack0]ip ad 3.3.3.3 24
[r3-LoopBack0]q

r4
[r4]int g0/0/0
[r4-GigabitEthernet0/0/0]ip ad 34.1.1.2 24
[r4-GigabitEthernet0/0/0]int g0/0/1
[r4-GigabitEthernet0/0/1]ip ad 45.1.1.1 24
[r4-GigabitEthernet0/0/1]int g0/0/2
[r4-GigabitEthernet0/0/2]ip ad 54.1.1.1 24
[r4-GigabitEthernet0/0/2]int lo0
[r4-LoopBack0]ip ad 4.4.4.4 24
[r4-LoopBack0]q

r5
[r5]int g0/0/0
[r5-GigabitEthernet0/0/0]ip ad 45.1.1.2 24
[r5-GigabitEthernet0/0/0]int g0/0/1
[r5-GigabitEthernet0/0/1]int lo0
[r5-LoopBack0]ip ad 5.5.5.5 24
[r5-LoopBack0]q
[r5]int g0/0/1
[r5-GigabitEthernet0/0/1]ip ad 54.1.1.2 24
[r5-GigabitEthernet0/0/1]q

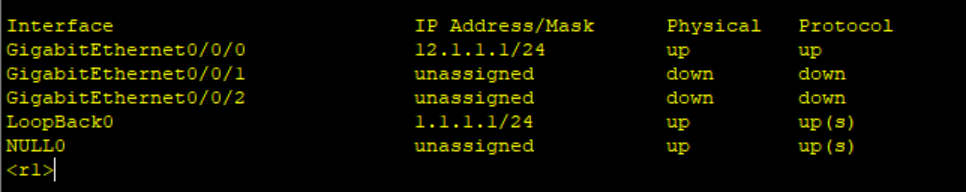

注：配置结束后，使用命令行：r1display ip interface brief 查看IP地址表，例如：

（2）AS2区域OSPF协议配置

bash 复制代码
r2
[r2]ospf 1 router-id 2.2.2.2
[r2-ospf-1]ar 0
[r2-ospf-1-area-0.0.0.0]network 23.1.1.0 0.0.0.255
[r2-ospf-1-area-0.0.0.0]network 2.2.2.0 0.0.0.255
[r2-ospf-1-area-0.0.0.0]q
[r2-ospf-1]q

r3
[r3]ospf 1
[r3-ospf-1]ar 0
[r3-ospf-1-area-0.0.0.0]network 23.1.1.0 0.0.0.255
[r3-ospf-1-area-0.0.0.0]network 34.1.1.0 0.0.0.255
[r3-ospf-1-area-0.0.0.0]network 3.3.3.0 0.0.0.255
[r3-ospf-1-area-0.0.0.0]q

r4
[r4]ospf 1 router-id 4.4.4.4
[r4-ospf-1]area 0
[r4-ospf-1-area-0.0.0.0]network 34.1.1.0 0.0.0.255
[r4-ospf-1-area-0.0.0.0]network 4.4.4.0 0.0.0.255
[r4-ospf-1-area-0.0.0.0]q
[r4-ospf-1]q

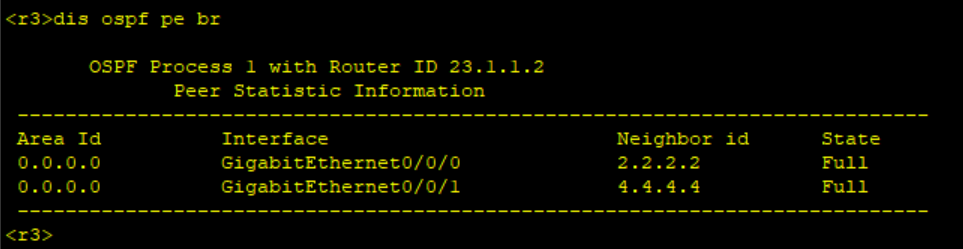

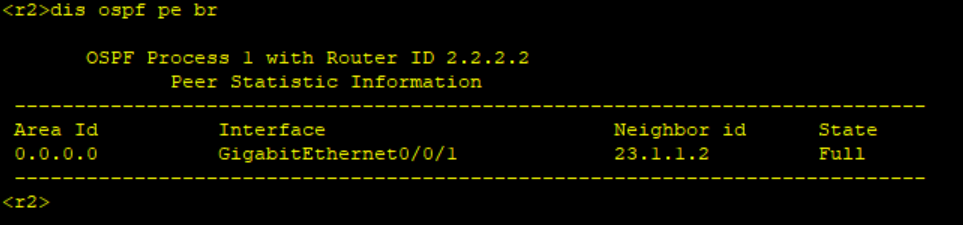

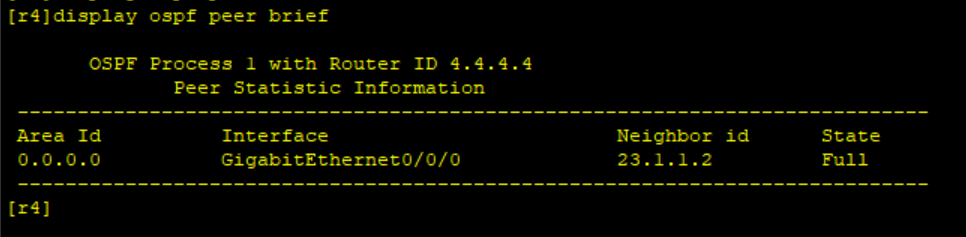

注：配置结束后，查看邻居关系是否是FULL状态：display ospf peer brief

或查看ospf路由表： dis ip ro pr os

（3）配置BGP连接AS1、AS2、AS3区域

1、R1和R2之间使用直连接口IP地址来建立EBGP对等体关系：

复制代码
r1
[r1]bgp 1
[r1-bgp]router-id 1.1.1.1
[r1-bgp]peer 12.1.1.2 as-number 2
[r1-bgp]q

r2
[r2]bgp 2
[r2-bgp]router-id 2.2.2.2
[r2-bgp]peer 12.1.1.1 as-number 1
[r2-bgp]q

2、R2、R3、R4使用环回接口建立非直连的IBGP对等体关系：

bash 复制代码
r2
[r2]bgp 2
[r2-bgp]peer 3.3.3.3 as-number 2
[r2-bgp]peer 3.3.3.3 connect-interface lo0
[r2-bgp]peer 4.4.4.4 as-number 2
[r2-bgp]peer 4.4.4.4 connect-interface lo 0
[r2-bgp]peer 3.3.3.3 next-hop-invariable
[r2-bgp]peer 4.4.4.4 next-hop-invariable

r3
[r3]bgp 2
[r3-bgp]peer 2.2.2.2 as-number 2
[r3-bgp]peer 2.2.2.2 connect-interface lo 0
[r3-bgp]peer 4.4.4.4 as-number 2
[r3-bgp]peer 4.4.4.4 connect-interface lo 0
[r3-bgp]peer 2.2.2.2 next-hop-invariable
[r3-bgp]peer 4.4.4.4 next-hop-invariable

r4
[r4]bgp 2
[r4-bgp]peer 2.2.2.2 as-number 2
[r4-bgp]peer 2.2.2.2 connect-interface lo 0
[r4-bgp]peer 3.3.3.3 as-number 2
[r4-bgp]peer 3.3.3.3 connect-interface lo 0
[r4-bgp]peer 2.2.2.2 next-hop-invariable
[r4-bgp]peer 3.3.3.3 next-hop-invariable

3、R4和R5之间使用环回接口建立EBGP对等体关系，并补充配置缺省路由，然后修改TTL数值，确保TCP会话正常建立：

bash 复制代码
[r4]bgp 2
[r4-bgp]pe
[r4-bgp]peer 5.5.5.5 as
[r4-bgp]peer 5.5.5.5 as-number 3
[r4-bgp]pe
[r4-bgp]peer 5.5.5.5 co
[r4-bgp]peer 5.5.5.5 connect-interface lo 0
[r4-bgp]pe
[r4-bgp]peer 5.5.5.5 eb
[r4-bgp]peer 5.5.5.5 ebgp-max-hop 2
[r4-bgp]
Jan 25 2026 14:03:44-08:00 r4 %%01BGP/3/STATE_CHG_UPDOWN(l)[0]:The status of the
 peer 5.5.5.5 changed from OPENCONFIRM to ESTABLISHED. (InstanceName=Public, Sta
teChangeReason=Up)


[r5]bgp 3
[r5-bgp]rou
[r5-bgp]route-select
[r5-bgp]router-id 5.5.5.5
[r5-bgp]ope
[r5-bgp]pe
[r5-bgp]peer 4.4.4.4 as
[r5-bgp]peer 4.4.4.4 as-number 2
[r5-bgp]pe
[r5-bgp]peer 4.4.4.4 co
[r5-bgp]peer 4.4.4.4 connect-interface lo 0
[r5-bgp]pe
[r5-bgp]peer 4.4.4.4 eb
[r5-bgp]peer 4.4.4.4 ebgp-max-hop
[r5-bgp]q
[r5]
Jan 25 2026 14:03:45-08:00 r5 %%01BGP/3/STATE_CHG_UPDOWN(l)[0]:The status of the
 peer 4.4.4.4 changed from OPENCONFIRM to ESTABLISHED. (InstanceName=Public, Sta
teChangeReason=Up)

（4）在r1与r5上各写一个环回，作为固定网关，并且宣告在ebgp中：

bash 复制代码
[r1]bgp 1
[r1-bgp]net
[r1-bgp]network 1.1.1.1 24
[r1-bgp]q


[r5]bgp 3
[r5-bgp]net
[r5-bgp]network 5.5.5.5 24
[r5-bgp]q
[r5]
