自动泊车超声波雷达（Sonar）

一、自动泊车超声波雷达核心技术原理

1.1 核心定义与工作机制

自动泊车场景下的超声波雷达（车载Sonar），是通过发射40-58kHz高频超声波信号，接收障碍物反射的回波信号，基于声学传播原理实现车辆周边近距离障碍物测距、定位的车规级传感器，核心用于自动泊车（APA/AVP）系统的车位识别、轨迹规划与实时避障，其核心工作公式为，其中为探测距离，为超声波在空气中的传播速度（常温下约340m/s，需根据环境温度动态修正），为超声波发射与回波接收的时间差。

与毫米波雷达、激光雷达相比，其核心优势在于低速（≤15km/h）近距离（0.1-6m）探测精度高、成本低、抗强光干扰能力强，短板为探测距离短、易受雨雪、噪声等环境因素影响，角度分辨率较低，因此主要适配自动泊车、低速避障等近距离场景，与其他传感器形成融合互补。

二、自动泊车超声波雷达技术实现（硬件+软件）

2.1 硬件架构与核心组件实现

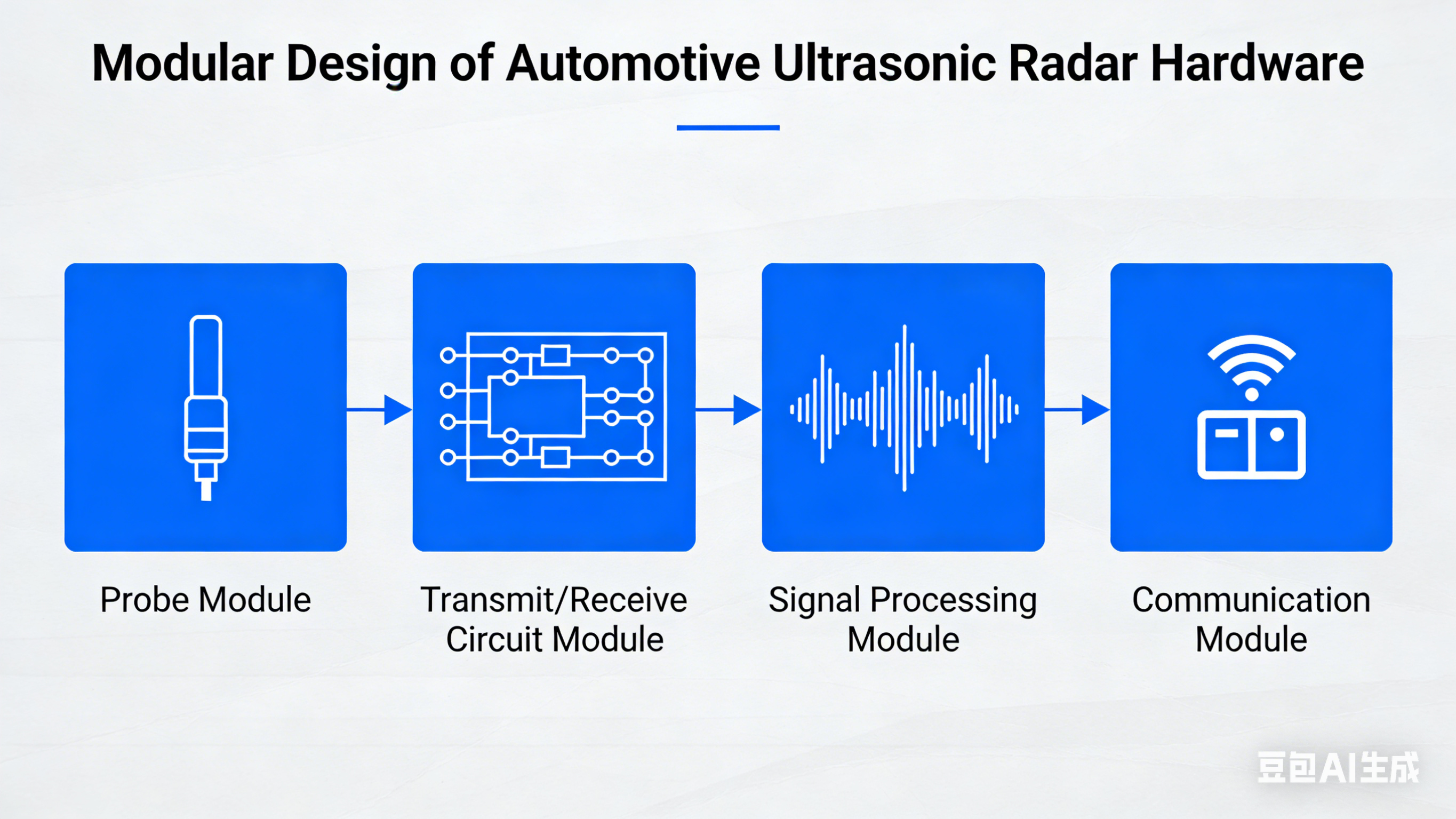

车载超声波雷达硬件采用模块化设计，核心由探头模块、发射/接收电路模块、信号处理模块、通信模块四部分组成，各模块协同实现超声波的发射、回波接收、信号解析与数据传输，具体实现细节如下：

2.1.1 探头模块（核心执行单元）

探头为超声波发射与接收的核心部件，采用压电陶瓷换能器（PZT），通过逆压电效应将电信号转换为超声波信号发射，通过正压电效应将反射回波转换为电信号接收，其设计与实现直接决定雷达探测性能，关键参数与实现要求如下：

工作频率：40kHz、48kHz、58kHz为主，其中40kHz适配通用泊车场景，探测距离适中（0.3-6m）；58kHz适配高精度场景（如侧方泊车车位识别），探测精度更高，但探测距离略短（0.2-5m），需根据功能需求选型。
结构设计：采用密封式封装，外壳选用防水、防尘、抗冲击的工程塑料（如PBT+GF30），防护等级需达到IP67及以上，适配车载-40℃至+85℃的工作温度范围，避免高温、雨雪导致探头失效。
性能指标：谐振频率偏差≤±1kHz，发射声压≥100dB，接收灵敏度≥-80dB，频响带宽≥5kHz，确保超声波信号的有效发射与微弱回波的准确接收（如细小障碍物、吸声材质障碍物的回波）。

2.1.2 发射/接收电路模块

电路模块负责为探头提供稳定的驱动信号，同时对接收的回波电信号进行滤波、放大、整形，为信号处理模块提供清晰的输入信号，具体实现如下：

发射电路：采用高频脉冲驱动电路，由振荡器、脉冲发生器、功率放大器组成，振荡器产生固定频率的方波信号，脉冲发生器将方波信号转换为窄脉冲（脉冲宽度10-20μs），功率放大器将脉冲信号放大至50-100Vpp，驱动探头发射超声波；为避免相邻探头干扰，采用分时发射策略，相邻探头发射间隔≥100μs。
接收电路：采用低噪声放大电路+带通滤波电路+峰值检波电路，低噪声放大器将探头接收的微弱回波电信号（mV级）放大至V级，带通滤波电路（中心频率与探头工作频率一致）滤除环境噪声（如发动机噪声、路面噪声）与杂波，峰值检波电路提取回波信号的峰值，整形为稳定的数字信号，传输至信号处理模块。

2.1.3 信号处理模块（核心控制单元）

信号处理模块是雷达技术实现的核心，采用车规级MCU（如英飞凌AURIX、瑞萨RH850）作为主控芯片，集成ADC（模数转换）、DAC（数模转换）模块，实现回波信号的数字化解析、距离计算、障碍物识别与异常判断，具体实现流程如下：

信号采集：通过ADC模块将接收电路输出的模拟回波信号转换为数字信号，采样频率≥1MHz，确保捕捉回波信号的细节特征（如峰值、上升沿、下降沿）。
杂波抑制：采用自适应滤波算法（如卡尔曼滤波、 median滤波），滤除环境杂波（如雨雪反射、地面反射）与电路噪声，识别有效回波（通过判断回波峰值是否超过预设阈值、回波宽度是否符合障碍物反射特征）。
距离计算与修正：基于核心公式计算初始距离，结合环境温度传感器采集的实时温度，修正超声波传播速度（温度每变化1℃，声速修正约0.6m/s），同时通过多次采样取均值（采样次数≥5次），降低测距误差，确保测距精度达到±0.5-3cm。
障碍物判断：通过回波信号的峰值、宽度、频率特征，判断障碍物的类型（如刚性障碍物、柔性障碍物、吸声障碍物），排除无效干扰（如地面凸起、落叶），同时识别障碍物的大致轮廓（通过多探头协同探测，拼接障碍物位置信息）。

2.1.4 通信模块

负责将信号处理模块解析的距离数据、障碍物信息，传输至自动泊车系统的ECU，同时接收ECU的控制指令（如启动探测、调整探测频率、关闭探头），核心实现如下：

通信协议：主流采用CAN总线（低速场景）或CAN FD总线（高速传输场景），通信速率≥500kbps，确保数据传输的实时性（传输延迟≤50ms），满足自动泊车轨迹规划的实时需求。
接口设计：采用车规级CAN收发器（如恩智浦TJA1050），具备过压、过流、防静电保护功能，接口定义符合ISO 11898标准，可直接与整车CAN网络对接，支持热插拔（适配车载维护需求）。

2.2 软件算法实现（核心技术重点）

软件算法是超声波雷达适配自动泊车场景的核心，除上述信号处理算法外，重点包括多探头协同算法、车位识别算法、抗干扰优化算法，具体实现如下：

2.2.1 多探头协同算法

自动泊车系统中，超声波雷达通常采用8-12个探头组网（前保险杠4-6个、后保险杠4-6个，部分车型侧围增加2个），通过协同算法实现车辆360°近距离环境覆盖，具体实现：

探头分工：前保险杠探头负责前方障碍物探测与前方车位搜索，后保险杠探头负责后方障碍物探测与后方车位搜索，侧围探头负责侧方车位识别与侧方障碍物预警；相邻探头探测范围重叠≥10%，避免探测盲区。
分时协同：采用"分时发射、同步接收"策略，避免多探头同时发射导致的信号干扰，主控MCU按预设顺序（如后左→后右→前左→前右）控制各探头依次发射超声波，每次发射后，所有探头同步接收回波，确保探测效率（探测周期≤200ms）。
数据融合：将各探头采集的距离数据、障碍物信息，通过坐标转换（将探头坐标系转换为车辆坐标系），拼接成车辆周边360°环境距离地图，标注障碍物的位置、距离、大致类型，传输至ECU用于轨迹规划。

2.2.2 自动泊车适配算法（车位识别+轨迹辅助）

算法核心是基于超声波雷达数据，实现自动泊车场景下的车位识别、轨迹修正与避障预警，适配APA（自动泊车辅助）、AVP（代客泊车）两种主流场景，具体实现：

车位识别算法：通过前/后/侧探头协同扫描，捕捉车位两侧障碍物（如相邻车辆、路沿）的距离数据，通过边缘检测算法识别车位的起始点与终止点，计算车位宽度、长度（与车辆轴距、车长对比），判断车位是否可用（可用车位宽度≥车宽+60cm，长度≥车长+30cm）；支持侧方泊车、垂直泊车、斜列车位三种主流车位类型，识别准确率≥95%（无严重环境干扰情况下）。
轨迹辅助算法：结合车位位置数据与车辆姿态（车速、转向角度），实时计算最优泊车轨迹，通过超声波雷达实时监测车辆与障碍物的距离，当距离小于安全阈值（≥30cm）时，向ECU发送预警信号，触发转向调整或减速制动，确保泊车过程无碰撞；适配低速泊车场景（车速≤5km/h），轨迹修正响应时间≤100ms。

2.2.3 抗干扰算法优化（关键技术难点）

针对超声波雷达易受环境干扰的短板，通过多算法融合优化，提升探测稳定性，具体实现：

温度自适应修正：实时采集环境温度，动态修正超声波传播速度，同时补偿探头谐振频率随温度的漂移，避免温度变化导致的测距误差（如-40℃低温环境下，测距误差控制在±5cm以内）。
回波阈值自适应调整：根据环境噪声强度，动态调整有效回波的峰值阈值（噪声强度高时，阈值提高；噪声强度低时，阈值降低），避免杂波误识别，同时确保微弱回波（如吸声障碍物）的有效捕捉。
多周期验证：对单次探测的回波信号，进行多周期（≥3个探测周期）验证，只有连续3次探测到相同特征的回波信号，才判定为有效障碍物，排除瞬时杂波干扰（如飞鸟、落叶经过）。
频率隔离：相邻探头采用不同的工作频率（如前探头40kHz，后探头48kHz），避免相邻探头回波信号相互干扰，提升多探头协同探测的稳定性。

三、自动泊车超声波雷达功能式样（技术规格+功能定义）

3.1 功能分类与核心定义

结合自动泊车场景需求，超声波雷达的功能式样分为核心功能与辅助功能，明确各功能的技术要求、实现场景与性能指标，具体如下：

3.1.1 核心功能（必选功能）

功能名称	功能定义	技术要求	适配场景
近距离测距	实时探测车辆周边0.1-6m范围内障碍物的距离，输出准确的距离数据	测距精度±0.5-3cm，探测周期≤200ms，温度适应范围-40℃~+85℃	APA/AVP全场景、低速避障
车位识别	通过多探头协同，扫描并识别可用车位，输出车位尺寸、位置信息	支持侧方/垂直/斜列车位，识别准确率≥95%，车位宽度≥车宽+60cm	APA车位搜索、AVP车库车位识别
实时避障预警	泊车过程中，实时监测车辆与障碍物的距离，当小于安全阈值时，发送预警信号	安全阈值可配置（30-50cm），预警响应时间≤50ms，无漏报、误报	APA泊车轨迹执行、AVP低速行驶
多探头协同探测	8-12个探头分时协同，实现车辆360°近距离环境覆盖，无探测盲区	相邻探头覆盖重叠≥10%，探测盲区≤5cm²，协同响应时间≤100ms	APA/AVP全场景

3.1.2 辅助功能（可选功能）

障碍物类型识别：通过回波信号特征，区分刚性障碍物（如墙体、车辆）、柔性障碍物（如围栏、衣物）、吸声障碍物（如海绵、落叶），输出障碍物类型标识，辅助ECU优化泊车策略（如刚性障碍物需严格控制距离，柔性障碍物可适当放宽阈值）。
低速跟车蠕行辅助：适配AVP低速行驶场景，实时探测前方车辆/障碍物距离，输出跟车距离信号，辅助ECU控制车速（≤3km/h），保持安全跟车距离（≥50cm）。
故障自诊断：实时监测雷达各模块（探头、电路、通信）的工作状态，当出现故障（如探头失效、通信中断）时，输出故障码（符合ISO 15031标准），并发送至整车诊断系统，便于维护。
手动/自动切换：支持驾驶员手动关闭/开启超声波雷达，自动模式下，当车速＞15km/h时，雷达自动休眠；车速≤15km/h时，自动唤醒，适配不同行驶场景需求。

3.2 功能性能指标（车规级要求）

所有功能需满足车规级可靠性、稳定性要求，核心性能指标如下，确保适配车载复杂环境与长期工作需求：

可靠性：MTBF（平均无故障时间）≥10000小时，使用寿命≥10年（或20万公里），支持-40℃~+85℃工作温度、-40℃~+125℃存储温度，防护等级IP67及以上，抗冲击（1000g，1ms）、抗振动（10-2000Hz，10g）。
实时性：探测周期≤200ms，数据传输延迟≤50ms，功能响应时间≤100ms，确保自动泊车轨迹规划与避障控制的实时性。
准确性：测距精度±0.5-3cm，车位识别准确率≥95%（无严重环境干扰），障碍物识别准确率≥90%，故障诊断准确率≥98%，无漏报、误报（误报率≤0.1%/小时）。
兼容性：支持与不同厂商的自动泊车ECU对接，通信协议兼容CAN/CAN FD，可根据整车需求配置功能参数（如安全阈值、探测频率），适配不同车型（轿车、SUV）的安装需求。

四、自动泊车超声波雷达标定技术（核心实操内容）

雷达标定是确保超声波雷达探测精度、功能可靠性的关键环节，核心目的是修正探头安装偏差、电路误差、环境干扰导致的测距偏差，使雷达输出的数据与车辆实际周边环境一致，适配自动泊车场景的精度要求。标定分为出厂标定与整车标定两个阶段，具体流程、方法与要求如下：

4.1 标定核心原则与前提条件

4.1.1 标定原则

准确性：标定数据需真实反映雷达的实际探测偏差，修正后测距精度需达到预设指标（±0.5-3cm）。
一致性：同一车型、同一批次的雷达，采用相同的标定流程与参数，确保各雷达功能性能一致。
稳定性：标定后的数据需长期稳定，在车载复杂环境（温度、振动）下，偏差不会超出允许范围（≤1cm）。
可重复性：标定流程可重复执行，多次标定的结果偏差≤0.3cm，确保标定的可靠性。

4.1.2 标定前提条件

硬件条件：雷达各模块工作正常（探头无损坏、电路无故障、通信正常）；标定设备精度满足要求（如激光测距仪精度±0.1cm，标定板平整度≤0.1mm）；标定场地无干扰（无强噪声、无反光、无障碍物遮挡），地面平整（平整度≤0.5mm/m）。
软件条件：雷达软件算法已调试完成，具备标定模式（支持接收标定指令、存储标定数据、应用标定参数）；标定软件已安装调试，可实现标定数据的采集、解析、计算与写入。
环境条件：标定环境温度控制在20±5℃（常温标定，后续进行温度补偿标定），湿度≤60%RH，无雨雪、灰尘，避免环境因素影响标定精度。

4.2 出厂标定（核心标定阶段）

出厂标定在雷达生产下线前完成，核心是修正探头个体差异、电路误差，确保单个雷达的探测精度，具体流程与方法如下：

4.2.1 标定流程

雷达上电自检：将雷达接入标定测试台，上电后，雷达进入自检模式，检测探头、电路、通信模块的工作状态，自检通过后，进入标定模式。
标定设备对接：将激光测距仪、标定板与雷达测试台对接，标定板固定在预设位置（与雷达探头的距离可调节），激光测距仪用于测量探头与标定板的实际距离（真实值），标定软件同步采集雷达输出的测距数据（测量值）。
多点位标定：在雷达探测范围内，设置5-8个标定点位（如0.5m、1m、2m、3m、4m、5m、6m），每个点位重复测量5次，采集雷达测量值与激光测距仪真实值，计算每个点位的测距偏差（偏差=测量值-真实值）。
偏差修正计算：通过最小二乘法，对各点位的偏差进行拟合，生成偏差修正曲线与修正公式，确定每个探测距离对应的修正系数，确保修正后测距误差≤±0.5cm。
标定数据写入：将修正系数、偏差修正曲线等标定数据，写入雷达的Flash存储模块，确保雷达上电后自动加载标定数据，应用于距离计算。
标定验证：标定完成后，随机选取3-5个标定点位，再次测量雷达测距值与真实值，验证修正后的精度是否满足要求；若不满足，重复步骤3-5，直至达标；达标后，生成标定报告，标注标定参数、验证结果，完成出厂标定。

4.2.2 核心标定方法

单点标定法：适用于简易标定场景，选取1个核心点位（如2m），测量偏差后，直接设定固定修正系数，适用于对精度要求较低的场景（如辅助避障），优点是效率高，缺点是精度有限。
多点标定法：适用于高精度标定场景（如自动泊车车位识别），选取5-8个不同距离的标定点位，通过拟合生成修正曲线，覆盖整个探测范围，确保各距离段的精度一致，是出厂标定的主流方法。
频率标定法：针对探头谐振频率偏差，通过标定软件调节发射电路的振荡器频率，使探头工作在最佳谐振频率，确保发射声压、接收灵敏度达到最优，减少频率偏差导致的测距误差。

4.3 整车标定（适配性标定阶段）

整车标定在雷达安装到整车后完成，核心是修正探头安装偏差（如安装角度偏差、位置偏差）、整车环境干扰（如车身遮挡、底盘反射）导致的偏差，确保雷达与整车自动泊车系统的适配性，具体流程与方法如下：

4.3.1 标定流程

整车准备：将安装好雷达的整车，停放在标定场地（地面平整、无干扰），车辆处于空载状态，方向盘回正，车速为0，关闭发动机（避免发动机噪声干扰），接通整车电源，使雷达与自动泊车ECU正常通信。
标定模式启动：通过整车诊断仪，发送标定指令，使雷达与自动泊车ECU进入整车标定模式，ECU停止执行自动泊车功能，仅接收雷达的测距数据。
安装偏差标定：在车辆周边预设标定点位（结合车身尺寸，如车头前方1m、车尾后方1m、车身侧面0.5m），通过激光测距仪测量探头与标定板的实际距离，同时采集雷达输出的测距数据，计算安装偏差（如探头安装角度偏差导致的测距偏差），生成安装偏差修正参数。
环境干扰修正：模拟车载实际环境（如开启空调、播放音响，模拟环境噪声），再次采集各标定点位的测距数据，计算环境干扰导致的偏差，生成干扰修正参数，与出厂标定的修正参数融合，优化雷达测距精度。
功能适配验证：标定完成后，启动自动泊车系统，进行车位识别、泊车轨迹执行测试，验证雷达输出的数据是否准确，车位识别是否可靠，避障预警是否及时；若存在偏差，重复步骤3-4，调整修正参数，直至适配整车功能需求。
标定数据存储：将整车标定的修正参数，写入雷达与自动泊车ECU的存储模块，确保整车上电后，雷达与ECU协同加载标定数据，完成整车标定。

4.3.2 关键标定要点

安装角度标定：探头安装角度偏差（水平偏差、垂直偏差）会导致测距偏差与探测范围偏移，需通过标定修正，确保探头探测方向与预设方向一致（水平偏差≤0.5°，垂直偏差≤0.3°）。
车身遮挡修正：车身保险杠、装饰件可能会遮挡探头的探测范围，导致探测盲区或测距偏差，需通过标定识别遮挡区域，调整探头探测角度或修正测距数据，避免遮挡影响功能。
多探头协同标定：整车标定中，需确保各探头的探测范围、测距精度一致，相邻探头的重叠区域无偏差，避免多探头数据融合后出现障碍物位置偏差。

4.4 标定后验证与维护

4.4.1 标定后验证

标定完成后，需进行多场景验证，确保雷达功能性能达标，验证内容如下：

精度验证：在不同距离、不同温度下，测量雷达测距值与真实值，验证测距精度是否满足±0.5-3cm的要求，温度变化导致的偏差是否≤1cm。
功能验证：启动自动泊车系统，测试车位识别准确率、避障预警响应时间，验证雷达功能是否正常，与ECU的协同是否顺畅。
稳定性验证：将车辆置于振动测试台（模拟行驶振动），持续测试2小时，验证标定数据的稳定性，测距偏差是否超出允许范围。

4.4.2 标定维护

雷达在使用过程中，需定期进行标定维护，确保精度与功能可靠性，维护要求如下：

定期标定：每2万公里或1年，进行一次整车标定，修正使用过程中探头安装偏差、环境干扰导致的精度下降。
故障后标定：当雷达出现故障（如探头更换、电路维修、ECU更换）后，需重新进行出厂标定与整车标定，确保雷达与整车适配。
标定数据备份：标定完成后，备份标定数据（修正系数、偏差曲线），便于后续维护时快速恢复，避免重复标定，提升维护效率。

五、技术难点与优化方向

5.1 核心技术难点

环境干扰抑制：雨雪、灰尘、强噪声（如发动机噪声、路面噪声）会导致回波信号微弱或杂波增多，影响测距精度与障碍物识别准确率，尤其是吸声障碍物（如海绵、落叶）的回波捕捉难度大，易出现漏报。
角度分辨率不足：超声波雷达的探测角度较宽（窄角30-60°，广角120-150°），角度分辨率较低，难以精准识别障碍物的具体轮廓与位置，影响车位识别的精度（如窄小车位的识别）。
多探头协同干扰：多探头分时协同过程中，仍可能出现相邻探头回波信号相互干扰的情况，导致测距偏差，尤其是高速协同探测（探测周期≤150ms）时，干扰问题更突出。
低温环境性能衰减：低温（≤-30℃）下，压电陶瓷探头的谐振频率漂移、声速下降，同时雨雪易在探头表面结冰，遮挡超声波发射与接收，导致探测精度下降、响应时间延长。

5.2 技术优化方向

抗干扰算法升级：采用深度学习算法（如CNN卷积神经网络），训练回波信号特征模型，提升杂波与有效回波的区分能力，尤其是吸声障碍物的识别准确率；结合红外传感器数据，弥补雨雪、低温环境下的探测短板。
探头技术优化：研发高精度、高频率的压电陶瓷探头，提升角度分辨率（将探测角度精度提升至±0.1°）；采用防结冰涂层，避免低温环境下探头表面结冰，同时优化探头密封设计，提升环境适应性。
多探头协同策略优化：采用自适应分时协同策略，根据探测场景（如车位识别、避障），动态调整探头发射间隔与频率，避免相邻探头干扰；引入相位编码技术，为每个探头分配唯一的相位编码，实现回波信号的精准区分。
标定技术优化：研发自动化标定设备，实现出厂标定与整车标定的自动化、高效化，减少人工操作误差；引入在线标定技术，雷达在使用过程中可实时检测测距偏差，自动进行小幅修正，提升长期稳定性。

六、技术总结

自动泊车超声波雷达作为自动泊车系统的核心近距离传感器，其技术实现（硬件+软件）、功能式样、雷达标定直接决定自动泊车的精度、可靠性与安全性。本文聚焦技术核心，明确了雷达的硬件架构（探头、电路、信号处理、通信）与软件算法（信号处理、多探头协同、车位识别、抗干扰）的具体实现细节，界定了核心功能与辅助功能的技术规格，详细阐述了出厂标定与整车标定的流程、方法与关键要点，同时分析了当前技术难点与优化方向。

核心结论：超声波雷达的技术优化需围绕"精度提升、抗干扰增强、适配性优化"三大核心，通过硬件模块升级、软件算法迭代、标定技术完善，弥补其探测短板，提升与自动泊车系统的协同性能；雷达标定作为关键环节，需严格遵循"出厂标定保证个体精度、整车标定保证适配性"的原则，确保雷达输出数据的准确性与稳定性，为自动泊车系统的轨迹规划、避障控制提供可靠的环境感知支撑。
