PMSM永磁同步电机矢量控制模型在MATLAB/SIMULINK中的精彩实践

PMSM永磁同步电机矢量控制模型，MATLAB/SIMULINK仿真软件，PI参数已调好，可以进行变转速控制，可全程加负载

最近在研究PMSM永磁同步电机矢量控制模型，过程中MATLAB/SIMULINK仿真软件发挥了巨大作用，今天就来跟大家分享分享这个有趣的过程。

永磁同步电机（PMSM）因其高效、节能等优点，在众多领域都有广泛应用。而矢量控制技术能让PMSM获得与直流电机相媲美的调速性能。

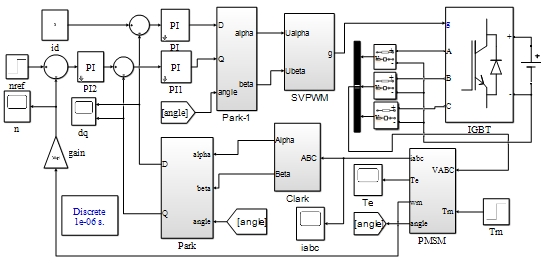

在MATLAB/SIMULINK搭建PMSM矢量控制模型，就像是搭建一个精密的虚拟实验室。首先，我们要明确各个模块的搭建思路。以速度环和电流环为例，它们是整个矢量控制的核心部分。在速度环中，我们用到了PI控制器，它的作用就像一个智能的"管家"，时刻根据电机实际转速和给定转速的差值，调节输出，让电机转速尽可能接近我们想要的值。

matlab 复制代码

% 简单示意速度环PI参数设定
Kp_speed = 0.5; % 速度环比例系数
Ki_speed = 0.1; % 速度环积分系数

这里的 Kpspeed**就是比例系数，它能快速响应转速偏差，偏差越大，输出调节作用越强；Ki speed 是积分系数，用于消除稳态误差，让电机最终能稳定在给定转速。

PMSM永磁同步电机矢量控制模型，MATLAB/SIMULINK仿真软件，PI参数已调好，可以进行变转速控制，可全程加负载

电流环同样重要，它保证电机电流能快速跟踪指令电流。代码如下：

matlab 复制代码

% 电流环PI参数设定
Kp_current = 1; % 电流环比例系数
Ki_current = 0.2; % 电流环积分系数

在本次实践中，经过反复调试，PI参数已调好。这可是个需要耐心和经验的活儿，不同的参数会对电机性能产生截然不同的影响。比如比例系数过大，系统可能会超调严重，积分系数过大，调节时间又会变长。

一切准备就绪后，就可以实现变转速控制了。这就像给电机装上了一个随心所欲的"变速档"。通过在仿真模型中设置不同的转速给定值，电机就能按照我们的意愿改变转速。

matlab 复制代码

% 假设设置不同转速给定值的代码片段
speed_ref1 = 1000; % 第一个转速给定值（单位：rpm）
speed_ref2 = 1500; % 第二个转速给定值（单位：rpm）
% 在仿真模型中通过信号切换等方式改变转速给定值实现变转速控制

更有趣的是，还可以全程加负载。在SIMULINK模型中，通过添加负载模块，模拟实际运行中电机所承受的阻力。这就好比给电机背上了不同重量的"包袱"，来考验它的性能。

通过MATLAB/SIMULINK对PMSM永磁同步电机矢量控制模型的仿真，我们可以清晰地观察到电机在各种工况下的性能表现，为实际应用提供了非常有价值的参考。希望大家也能在这个有趣的领域中探索出更多精彩！
