B模块 安全通信网络 第二门课 核心网路由技术-2-BGP属性-选路原则-路由优选

今日目标

1. BGP路径属性
2. 路由优选之Next_Hop
3. 路由优选之Local_pref
4. 路由优选之AS_Path
5. 路由优选之Origin
6. 路由优选之MED

---

1. BGP路径属性

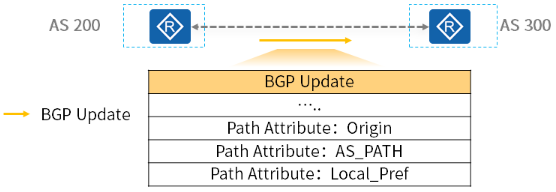

• 路径属性
  任何一条BGP路由都拥有多个路径属性。
  当路由器将BGP路由通告给邻居时，会携带路径属性。
  BGP的路径属性将影响路由优选。

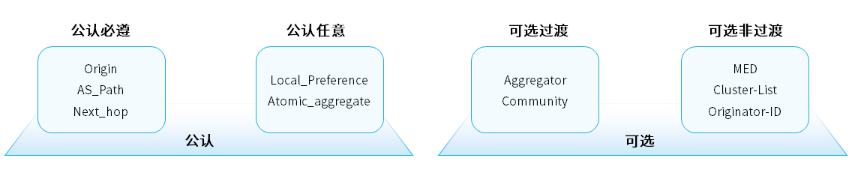

• BGP路径属性分类

• 公认属性是所有BGP路由器都必须能够识别的属性
  公认必遵：必须包括在每个Update消息里。
  公认任意：可能包括在某些Update消息里。
• 可选属性不需要都被BGP路由器所识别
  可选过渡：BGP设备不识别此类属性依然会接受该类属性并通告给其他对等体。
  可选非过渡：BGP设备不识别此类属性会忽略该属性，且不会通告给其他对等体。
• 常用属性
  Next_hop:下一跳属性
  Local_Preference:本地优先级属性
  AS Path:AS路径属性
  Origin:起源属性
  MED:多出口鉴别器属性

2. 路由优选之Next_Hop

Next_Hop

• BGP路由中的Next_Hop属性设置规则：
  BGP路由器在向EBGP邻居发布路由时，会把该路由的下一跳设置为本地与对端建立BGP邻居关系的接口地址。
  BGP路由器将本地始发路由发布给BGP邻居时，会把该路由的下一跳设置为本地与对端建立BGP邻居关系的接口地址。
  路由器在收到EBGP邻居发布的路由后，在将路由传递给自己的BGP邻居时，默认不修改路由的下一跳地址。

下一跳不可达实验

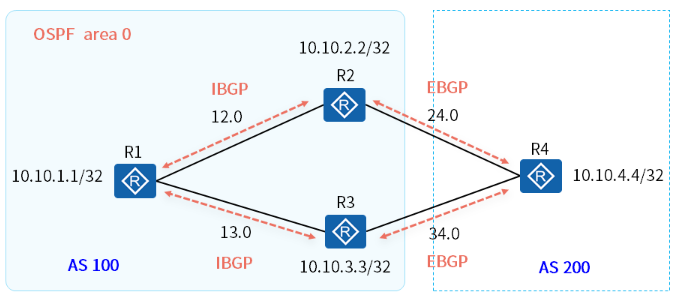

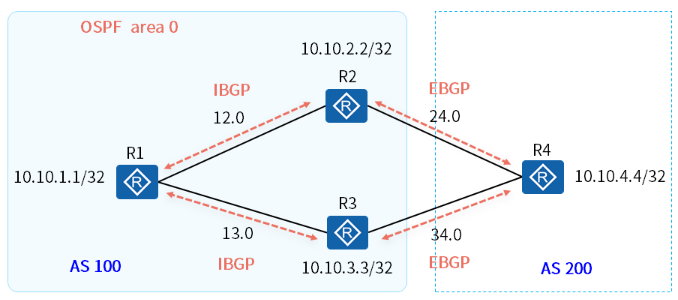

• 建立IBGP和EBGP邻居


实验需求

• 实验需求
  R1/R2/R3属于AS100,R4属于AS200
  AS100内运行OSPF,将所有环回接口宣告进OSPF区域0
  R1/R2/R3之间使用环回口建立IBGP邻居关系
  R2和R3分别与R4使用直连口建立EBGP邻居关系
  将R4的环回接口网段注入BGP路由表

配置步骤

• 配置步骤
  配置OSPF
  配置EBGP邻居
  配置IBGP邻居
  注入路由

BGP配置命令

• R1配置

[R1]bgp 100
[R1-bgp]router-id 1.1.1.1
[R1-bgp]peer 10.10.2.2 as-number 100
[R1-bgp]peer 10.10.2.2 connect-interface loopback 0
[R1-bgp]peer 10.10.3.3 as-number 100
[R1-bgp]peer 10.10.3.3 connect-interface loopback 0

• R2配置

[R2]bgp 100
[R2-bgp]router-id 2.2.2.2
[R2-bgp]peer 10.10.1.1 as-number 100
[R2-bgp]peer 10.10.1.1 connect-interface loopback 0
[R2-bgp]peer 192.168.24.4 as-number 200

• R3配置

[R3]bgp 100
[R3-bgp]router-id 3.3.3.3
[R3-bgp]peer 10.10.1.1 as-number 100
[R3-bgp]peer 10.10.1.1 connect-interface loopback 0
[R3-bgp]peer 192.168.34.4 as-number 200

• R4配置

[R4]bgp 200
[R4-bgp]router-id 4.4.4.4
[R4-bgp]peer 192.168.24.2 as-number 100
[R4-bgp]peer 192.168.34.3 as-number 100
[R4-bgp]network 10.10.4.4 32

• 验证与测试

dis ospf peer brief              查看ospf邻居
dis bgp peer                     查看bgp邻居关系
dis bgp routing-table            查看BGP路由表

查看BGP路由表

• 在R1中验证BGP路由

• 在R1的IP核心路由表去验证，发现R1没有去往10.10.4.4的路由

[R1]display ip routing-table 10.10.4.4

• 为什么不是最优路由
• 问题原因：
  在R1中，学习到两条去往10.10.4.4/32的路由，分别是R2和R3通告给R1的。
  但是这两条路由都是无效的，为什么，因为下一跳不可达，所以目的地址也不可达，所以R1认为这两条路由无效。
  那么为什么下一跳不可达呢？因为R2和R3在从外部邻居R4哪里学来路由，在传递给自己的内部邻居R1时，默认不会修改路由的下一跳。

解决方案

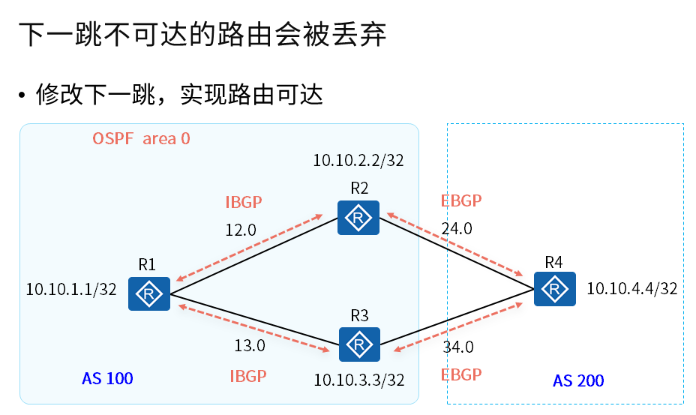

• 如何解决
  需要在R2和R3在给R1传递路由的时候修改下一跳

# R2的配置：
[R2]bgp 100
[R2-bgp]peer 10.10.1.1 next-hop-local
# R3的配置：
[R3]bgp 100
[R3-bgp]peer 10.10.1.1 next-hop-local

3. 路由优选之Local_pref

本地优先级

• Local Preference属性
  本地优先级属性，默认是100，数值越大越好
  该属性能在AS内部任意传递(IBGP邻居之间传递)
  该属性不能在AS之间传递(EBGP邻居之间不携带这个属性)
  在AS内的BGP邻居之间，出方向和入方向都可以修改该属性

本地优先级实验

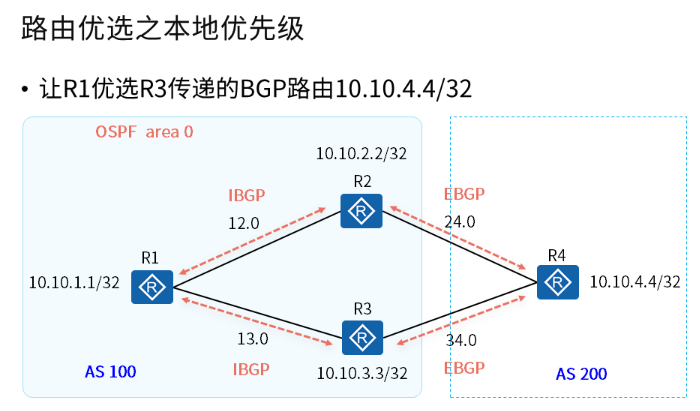

• 让R1优先选R3传递的BGP路由10.10.4.4/32

路由策略

• 路由策略
  定义：路由过滤和路由属性设置，通过改变路由属性，来改变网络流量所经过
  作用：控制路由发布、控制路由的接收、过滤引入的路由、设置路由属性
• Route-Policy
  一个Route-Policy由l个或多个节点构成
  每个节点又分为：If-match子句和Apply子句
  If-match子句：定义匹配规则，匹配路由信息的属性
  Appy子句：对路由的一些属性进行修改

地址前缀列表

• 地址前缀列表
  定义：地址前缀列表是一种包含一组路由信息过滤规则的过滤器
  作用：路由信息过滤器，用来过滤路由信息
  地址前缀列表可以依据掩码长度和掩码范围对路由信息进行过滤
• 地址前缀匹配规则
  一个列表中可以创建多个索引项，每个索引对应一条过滤规则
  待过滤的路由按照索引号从小到大的顺序进行匹配
  当路由匹配上索引项时，如果动作是Permit,则这条路由被允许通过
  当路由匹配上索引项时，如果该索引项是Dey,则这条路由被拒绝通过
  当遍历了列表中的所有索引项，都没有匹配上，那么这条路由就被拒绝通过
  匹配规则总结：顺序匹配、唯一匹配、默认拒绝

BGP配置命令

• R3配置

# 第一步：在R3创建ip-prefix抓取10.10.4.4的路由
[R3 ip ip-prefix ntd index 10 permit 10.10.4.4 32

# 第二步：在R3创建路由策略，匹配地址前缀列表，修改路由的属性
[R3]route-policy tedu permit node 10                       # 创建路由策略
[R3-route-policy]if-match ip-prefix ntd                    # 匹配ip-prefix ntd
[R3-route-policy]apply local-preference 200                # 本地优先级设置为200

# 第三步：在R3的BGP中调用路由策略
[R3]bgp 100
[R3-bgp]peer 10.l0.1.1 route-policy tedu export            # 出方向调用路由策略

验证与测试

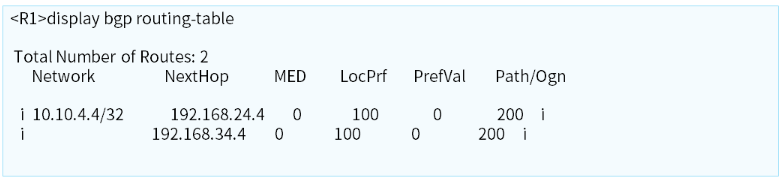

• 在R1测试

<R1>display bgp routing-table

小结

• 本地优先级属性默认在IBGP间传递，不在EBGP间传递
• 本地优先级属性默认值100，数值越大越优先
• 在AS内的IBGP邻居之间，出和入方向都可以修改该属性

4. 路由优选之AS_Path

AS-Path

• AS-Path
  AS-Path属性按顺序记录一条路由从源地址到目的地址所经过的AS编号。
  AS-Path属性为公认必遵属性，任何一个BGP路由，都必须携带这个属性。
  AS-Path属性能防止EBGP邻居之间的环路，还可以做路由优选。
  最右侧的为起源AS号，最左侧的为邻居的AS号-AS-path属性
  AS号越短越优先（经过的AS号越少越优先）

AS-PATH实验

• 实验需求

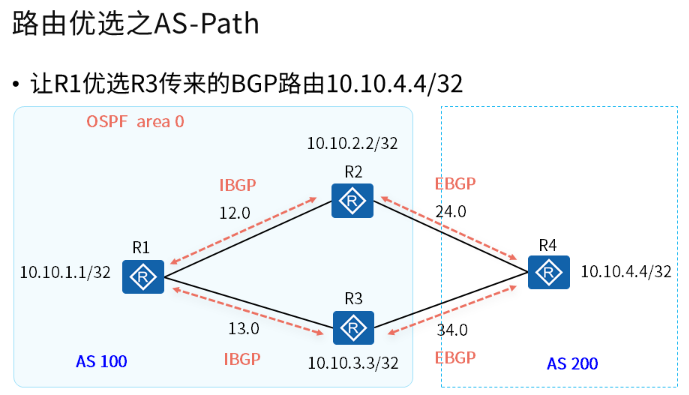

• 让R1优选R3传递的BGP路由10.10.4.4/32

BGP配置命令

• R2 配置

# 第一步：删除R3的路由策略配置，恢复默认
# 第二步：在R2创建ip-prefix抓取10.10.4.4的路由
[R2] ip ip-prefix ntd index 10 permit 10.10.4.4 32

# 第三步：在R2创建路由策略，匹配地址前缀列表，修改路由的属性
[R2]route-policy tedu permit node 10      # 创建路由策略
[R2-route-policy]if-match ip-prefix ntd    # 匹配ip-prefix ntd
[R2-route-policy]apply as-path 200 200 additive      # 修改路由的属性，添加As号

# 第四步：在R2中的BGP中调用路由策略
[R2]bgp 100
[R2-bgp]peer 10.l0.1.1 route-policy tedu export      # 出方向调用路由策略

验证与测试

• 在R1测试

<R1>display bgp routing-table
<R1>display ip routing-table

小结

• AS-Path属性为公认必遵属性，任何一个BGP路由，都必须携带这个属性。
• AS-Path属性能防止EBGP邻居之间的环路，还可以做路由优选。
• AS号越短越优先（经过的AS号越少越优先）

5. 路由优选之Origin

起源属性

• Origin属性
  该属性是公认必遵属性，任何一个BGP路由，必须携带的属性
  该属性分为三种，优先级依次降低：i > e > ?
  在BGP协议中，通过network命令引入的命令，起源属性默认是i
  在BGP协议中，通过im port-route命令引入的，起源属性默认是？

Origin实验

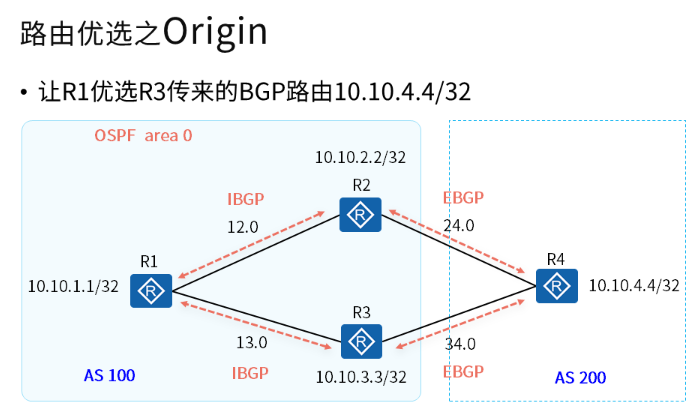

• 实验需求

• 让R1优选R3传递的BGP路由

BGP配置命令

• R2配置

# 第一步：删除R2的上一实验配置，恢复默认
# 第二步：创建地址前缀列表
[R2]ip ip-prefix ntd permit 10.10.4.4 32
# 第三步：创建路由策略，匹配地址前缀列表，修改路由的属性
[R2]route-policy tedu permit node 10
[R2-route-policy]if-match ip-prefix ntd
[R2-route-policy]applyorigin incomplete               # 修改路由的起源属性
# 第四步：BGP中调用路由策略
[R2]bgp 100
[R2-bgp]peer 10.l0.1.1 route-policy tedu export       # 在出方向调用路由策略

验证与测试

• 在R1测试

<R1>display bgp routing-table
<R1>display ip routing-table

小结

• 该属性是公认必遵属性，BGP路由中必须携带
• 通过network命令引入的命令，起源属性是i
• 通过import-route命令引入的，起源属性是？

6. 路由优选之MED

多出口鉴别器

• MED值属性
  开销值属性，叫多出口鉴别器，是可选非过渡属性
  默认值为0，值越小越优先
  作用于两个AS之间，收到MED属性的AS,默认不将这个属性通告给第三方AS
  用于判断流量进入AS时的最佳路由

MED实验

• 实验需求

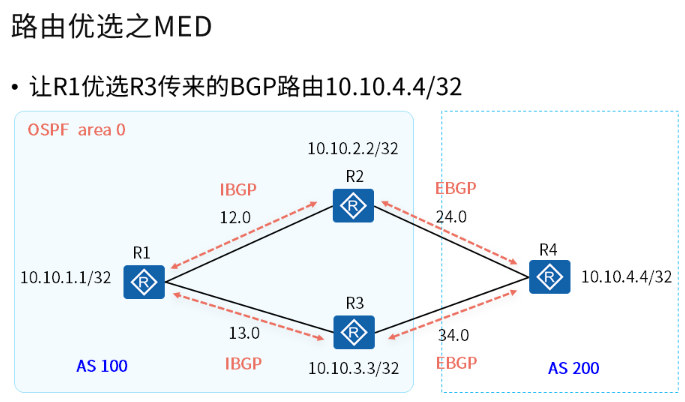

• 让R1优选R3传递的BGP路由10.10.4.4/32

BGP配置命令

• R2配置

# 第一步:删除R2的上一实验配置，恢复默认
# 第二步:创建地址前缀列表
[R2]ip ip-prefix ntd permit 10.10.4.4 32

# 第三步:创建路由策略，匹配地址前缀列表，修改路由的属性
[R2]route-policy tedu permit node 10
[R2-route-policy]if-match ip-prefix ntd
[R2-route-policy]apply cost 999       # 修改路由的MED属性值为999

# 第四步:在BGP中调用路由策略
[R2]bgp 100
[R2-bgp]peer 10.10.1.1 route-policy tedu export

验证与测试

• 在R1测试

 <Rl>display bgp routing-table
 <R1>display ip routing-table

小结

• MED默认值为0，值越小越优先
• 作用于两个AS之间，收到MED属性的AS，默认不将这个属性通告给第三方AS
• MED用于判断流量进入AS时的最佳路由

总结

总结 |SUMMARY

• 下一跳不可达的路由将被丢弃
• 比较"本地优先级-local_pref"属性，数值越大越好，默认值是100
• 比较"as-path"属性-as号越短越好
• 比较 "起源属性"network优于import-route
• 比较"MED"属性，数值越小越好

---

配置实例

• 路由选路之本地优先级
• 路由选路之本地优先级
• 路由选路之AS-PATH
• 路由选路之Origin
• 路由选路之MED

---

1 路由选路之本地优先级

1.1 问题

1.2 方案

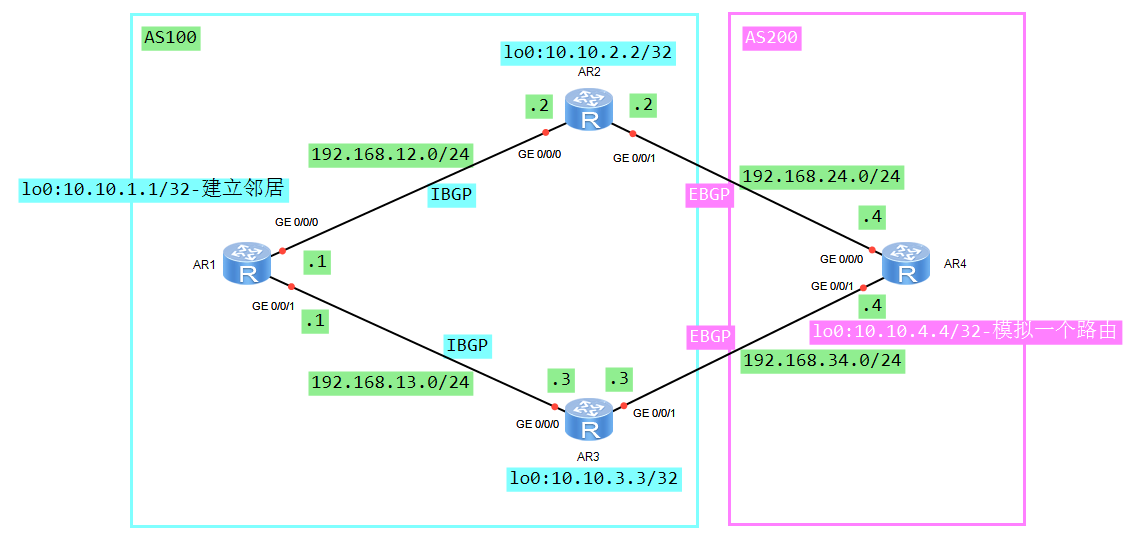

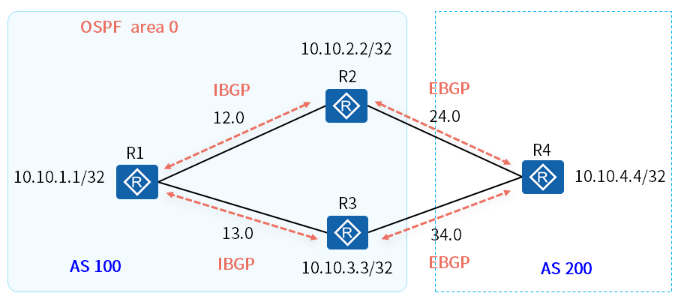

• 搭建实验环境，如图所示。


1.3 步骤

实现此案例需要按照如下步骤进行。

1）第一步：基础配置：配置接口IP地址， AS100内部配置OSPF

• R1的配置：

[R1]int g0/0/0
[R1-GigabitEthernet0/0/0]ip add 192.168.12.1 24
[R1-GigabitEthernet0/0/0]int g0/0/1
[R1-GigabitEthernet0/0/1]ip add 192.168.13.1 24
[R1-GigabitEthernet0/0/1]int lo0
[R1-LoopBack0]ip add 10.10.1.1 32
[R1-LoopBack0]quit
[R1]ospf 1  router-id 1.1.1.1
[R1-ospf-1]area 0
[R1-ospf-1-area-0.0.0.0]network 192.168.12.0 0.0.0.255
[R1-ospf-1-area-0.0.0.0]network 192.168.13.0 0.0.0.255
[R1-ospf-1-area-0.0.0.0]network 10.10.1.1 0.0.0.0

• R2的配置：

[R2]int g0/0/0
[R2-GigabitEthernet0/0/0]ip address 192.168.12.2 24
[R2-GigabitEthernet0/0/0]int g0/0/1
[R2-GigabitEthernet0/0/1]ip address 192.168.24.2 24
[R2-GigabitEthernet0/0/1]int lo0
[R2-LoopBack0]ip add 10.10.2.2 32
[R2-LoopBack0]q
[R2]ospf 1 router-id 2.2.2.2
[R2-ospf-1]area 0
[R2-ospf-1-area-0.0.0.0]network 192.168.12.0 0.0.0.255
[R2-ospf-1-area-0.0.0.0]network 10.10.2.2 0.0.0.0

• R3的配置：

[R3]int g0/0/0
[R3-GigabitEthernet0/0/0]ip add 192.168.13.3 24
[R3-GigabitEthernet0/0/0]int g0/0/1
[R3-GigabitEthernet0/0/1]ip add 192.168.34.3 24
[R3-GigabitEthernet0/0/1]int lo0
[R3-LoopBack0]ip add 10.10.3.3 32
[R3-LoopBack0]q
[R3]ospf 1 router-id 3.3.3.3
[R3-ospf-1]area 0
[R3-ospf-1-area-0.0.0.0]network 192.168.13.0 0.0.0.255
[R3-ospf-1-area-0.0.0.0]network 10.10.3.3 0.0.0.0

• R4的基础配置

[R4]int g0/0/0
[R4-GigabitEthernet0/0/0]ip add 192.168.24.4 24
[R4-GigabitEthernet0/0/0]int g0/0/1
[R4-GigabitEthernet0/0/1]ip add 192.168.34.4 24
[R4-GigabitEthernet0/0/1]int lo0
[R4-LoopBack0]ip add 10.10.4.4 32

2）第二步：配置IBGP和EBGP邻居关系

• R1的配置：

[R1]bgp 100
[R1-bgp]router-id 1.1.1.1
[R1-bgp]peer 10.10.2.2 as 100
[R1-bgp]peer 10.10.2.2 connect-interface LoopBack 0
[R1-bgp]peer 10.10.3.3 as 100
[R1-bgp]peer 10.10.3.3 connect-interface LoopBack 0

• R2的配置：

[R2]bgp 100
[R2-bgp]router-id 2.2.2.2
[R2-bgp]peer 10.10.1.1 as 100
[R2-bgp]peer 10.10.1.1 connect-interface LoopBack 0
[R2-bgp]peer 192.168.24.4 as 200

• R3的配置：

[R3]bgp 100
[R3-bgp]router-id 3.3.3.3
[R3-bgp]peer 10.10.1.1 as 100
[R3-bgp]peer 10.10.1.1 connect-interface LoopBack 0
[R3-bgp]peer 192.168.34.4 as 200

• R4的配置：

[R4]bgp 200
[R4-bgp]router-id 4.4.4.4
[R4-bgp]peer 192.168.24.2 as 100
[R4-bgp]peer 192.168.34.3 as 100

• 验证邻居关系

# R1邻居
<R1>dis bgp peer
 BGP local router ID : 1.1.1.1
 Local AS number : 100
 Total number of peers : 2		  Peers in established state : 2
  Peer            V          AS  MsgRcvd  MsgSent  OutQ  Up/Down       State Pre        fRcv
  10.10.2.2       4         100        3        4     0 00:01:26      Established         0
  10.10.3.3       4         100        2        4     0 00:00:37      Established         0

# R2邻居
<R2>dis bgp peer
 BGP local router ID : 2.2.2.2
 Local AS number : 100
 Total number of peers : 2		  Peers in established state : 2
  Peer            V          AS  MsgRcvd  MsgSent  OutQ  Up/Down       State Pre        fRcv
  10.10.1.1       4         100        5        5     0 00:03:08      Established        0
  192.168.24.4    4         200        3        4     0 00:01:34      Established        0

# R3邻居
<R3>dis bgp peer
 BGP local router ID : 3.3.3.3
 Local AS number : 100
 Total number of peers : 2		  Peers in established state : 2
  Peer            V          AS  MsgRcvd  MsgSent  OutQ  Up/Down       State Pre        fRcv
  10.10.1.1       4         100        6        6     0 00:04:45      Established        0
  192.168.34.4    4         200        5        6     0 00:03:49      Established        0

# R4邻居
<R4>dis bgp peer
 BGP local router ID : 4.4.4.4
 Local AS number : 200
 Total number of peers : 2		  Peers in established state : 2
  Peer            V          AS  MsgRcvd  MsgSent  OutQ  Up/Down       State Pre        fRcv
  192.168.24.2    4         100        7        6     0 00:05:00      Established        0
  192.168.34.3    4         100        6        6     0 00:04:50      Established        0

3）第三步：在R4中注入路由

• R4的配置：

[R4]bgp 200
[R4-bgp]network 10.10.4.4 32

• 验证R4和R2和R3的邻居关系，邻居建立成功

<R4>dis bgp peer
 BGP local router ID : 4.4.4.4
 Local AS number : 200
 Total number of peers : 2		  Peers in established state : 2
  Peer            V          AS  MsgRcvd  MsgSent  OutQ  Up/Down       State Pre        fRcv
  192.168.24.2    4         100        10        11     0 00:05:00      Established        0
  192.168.34.3    4         100        10        11     0 00:04:50      Established        0

• 在R2和R3中验证BGP路由

# R2
<R2>dis bgp routing-table
 BGP Local router ID is 2.2.2.2
 Status codes: * - valid, > - best, d - damped,
               h - history,  i - internal, s - suppressed, S - Stale
               Origin : i - IGP, e - EGP, ? - incomplete
 Total Number of Routes: 1
      Network            NextHop        MED        LocPrf    PrefVal Path/Ogn
 *>   10.10.4.4/32       192.168.24.4    0                     0      200i


# R3
<R3>dis bgp routing-table
 BGP Local router ID is 3.3.3.3
 Status codes: * - valid, > - best, d - damped,
               h - history,  i - internal, s - suppressed, S - Stale
               Origin : i - IGP, e - EGP, ? - incomplete
 Total Number of Routes: 1
      Network            NextHop        MED        LocPrf    PrefVal Path/Ogn
 *>   10.10.4.4/32       192.168.34.4    0                     0      200i

• 在R1中验证BGP路由

<R1>dis bgp routing-table
 BGP Local router ID is 1.1.1.1
 Status codes: * - valid, > - best, d - damped,
               h - history,  i - internal, s - suppressed, S - Stale
               Origin : i - IGP, e - EGP, ? - incomplete
 Total Number of Routes: 2
      Network            NextHop        MED        LocPrf    PrefVal Path/Ogn
   i  10.10.4.4/32       192.168.24.4    0          100        0      200i
   i                     192.168.34.4    0          100        0      200i

• 在R1的IP核心路由表去验证，发现R1没有去往10.10.4.4 的路由

[R1]display ip routing-table 10.10.4.4
<R1>dis ip routing-table
Route Flags: R - relay, D - download to fib
------------------------------------------------------------------------------
Routing Tables: Public
         Destinations : 13       Routes : 13

Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface

      10.10.1.1/32  Direct  0    0           D   127.0.0.1       LoopBack0
      10.10.2.2/32  OSPF    10   1           D   192.168.12.2    GigabitEthernet0/0/0
      10.10.3.3/32  OSPF    10   1           D   192.168.13.3    GigabitEthernet0/0/1
      127.0.0.0/8   Direct  0    0           D   127.0.0.1       InLoopBack0
      127.0.0.1/32  Direct  0    0           D   127.0.0.1       InLoopBack0
127.255.255.255/32  Direct  0    0           D   127.0.0.1       InLoopBack0
   192.168.12.0/24  Direct  0    0           D   192.168.12.1    GigabitEthernet0/0/0
   192.168.12.1/32  Direct  0    0           D   127.0.0.1       GigabitEthernet0/0/0
 192.168.12.255/32  Direct  0    0           D   127.0.0.1       GigabitEthernet0/0/0
   192.168.13.0/24  Direct  0    0           D   192.168.13.1    GigabitEthernet0/0/1
   192.168.13.1/32  Direct  0    0           D   127.0.0.1       GigabitEthernet0/0/1
 192.168.13.255/32  Direct  0    0           D   127.0.0.1       GigabitEthernet0/0/1
255.255.255.255/32  Direct  0    0           D   127.0.0.1       InLoopBack0

• 总结：丢弃下一跳不可达的路由

4）第四步:修改路由下一跳地址

• 让R1中的路由可用
• 如果让下一跳可达呢，如果让R1中的路由生效且最优呢：
• 需要在R2和R3在给R1传递路由的时候修改下一跳
  R2的配置：

 [R2]bgp 100
 [R2-bgp]peer 10.10.1.1 next-hop-local  修改下一跳

• R3的配置：

 [R3]bgp 100
 [R3-bgp]peer 10.10.1.1 next-hop-local   修改下一跳

• 再次验证R1的路由表

<R1>dis bgp routing-table
 BGP Local router ID is 1.1.1.1
 Status codes: * - valid, > - best, d - damped,
               h - history,  i - internal, s - suppressed, S - Stale
               Origin : i - IGP, e - EGP, ? - incomplete
 Total Number of Routes: 2
      Network            NextHop        MED        LocPrf    PrefVal Path/Ogn

 *>i  10.10.4.4/32       10.10.2.2       0          100        0      200i
   i                     192.168.34.4    0          100        0      200i

# 核心路由表
<R1>dis ip routing-table 10.10.4.4
Route Flags: R - relay, D - download to fib
------------------------------------------------------------------------------
Routing Table : Public
Summary Count : 1
Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface
	10.10.4.4/32 	 IBGP    255  0          RD   10.10.2.2       GigabitEthernet0/0/0

2 路由选路之本地优先级

2.1 问题

配置BGP路由的本地优先级属性

让R1优选R3传来的BGP路由10.10.4.4/32

2.2 方案

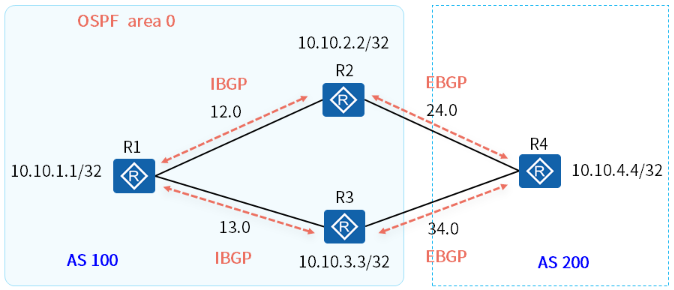

• 搭建实验环境，如图所示。


2.3 步骤

实现此案例需要按照如下步骤进行。

1）第一步：创建ip-prefix 抓取10.10.4.4的路由

[R3 ]ip ip-prefix ntd index 10 permit 10.10.4.4 32

2）第二步：创建路由策略，匹配地址前缀列表，修改路由的属性

[R3]route-policy tedu permit node 10                   //创建路由策略
[R3-route-policy]if-match ip-prefix ntd            //匹配ip-prefix ntd
[R3-route-policy]apply local-preference 200       //本地优先级为200

3）第三步：在BGP中调用路由策略

[R3]bgp 100
[R3-bgp]peer 10.10.1.1 route-policy  tedu   export    //出方向调用路由策略

4）验证与测试

• 在R1测试

<R1>dis bgp routing-table

 BGP Local router ID is 1.1.1.1
 Status codes: * - valid, > - best, d - damped,
               h - history,  i - internal, s - suppressed, S - Stale
               Origin : i - IGP, e - EGP, ? - incomplete


 Total Number of Routes: 2
      Network            NextHop        MED        LocPrf    PrefVal Path/Ogn

 *>i  10.10.4.4/32       10.10.3.3       0          200        0      200i    // 变成10.10.3.3了
 * i                     10.10.2.2       0          100        0      200i

3 路由选路之AS-PATH

问题

1）配置BGP路由的AS-PATH属性

2）让R1优选R3传递的BGP路由10.10.4.4/32

方案

• 搭建实验环境，如图所示。


步骤

实现此案例需要按照如下步骤进行。

1）第一步：删除R3上一实验配置

[R3]bgp 100
[R3-bgp]undo peer 10.10.1.1 route-policy  tedu   export    //删除调用
[R3]undo route-policy  tedu   //删除路由策略
[R3]undo ip ip-prefix ntd   //删除地址前缀列表

2）第二步：在R2创建ip-prefix 抓取10.10.4.4的路由

[R2 ] ip ip-prefix ntd index 10 permit 10.10.4.4 32

3）第三步：在R2创建路由策略，匹配地址前缀列表，修改路由的属性

[R2]route-policy tedu permit node 10 //创建路由策略

[R2-route-policy]if-match ip-prefix ntd //匹配ip-prefix ntd

[R2-route-policy]apply as-path 200 200 additive //修改路由的属性，添加AS号

4）第四步：在R2的BGP中调用路由策略

[R2]bgp 100

[R2-bgp]peer 10.10.1.1 route-policy tedu export //出方向调用路由策略

5）验证与测试

• 在R1测试

<R1>dis bgp routing-table

 BGP Local router ID is 1.1.1.1
 Status codes: * - valid, > - best, d - damped,
               h - history,  i - internal, s - suppressed, S - Stale
               Origin : i - IGP, e - EGP, ? - incomplete


 Total Number of Routes: 2
      Network            NextHop        MED        LocPrf    PrefVal Path/Ogn

 *>i  10.10.4.4/32       10.10.3.3       0          100        0      200i
 * i                     10.10.2.2       0          100        0      200 200 200i
<R1>dis ip routing-table
Route Flags: R - relay, D - download to fib
------------------------------------------------------------------------------
Routing Tables: Public
         Destinations : 14       Routes : 14

Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface

      10.10.1.1/32  Direct  0    0           D   127.0.0.1       LoopBack0
      10.10.2.2/32  OSPF    10   1           D   192.168.12.2    GigabitEthernet0/0/0
      10.10.3.3/32  OSPF    10   1           D   192.168.13.3    GigabitEthernet0/0/1
      10.10.4.4/32  IBGP    255  0          RD   10.10.3.3       GigabitEthernet0/0/1
      127.0.0.0/8   Direct  0    0           D   127.0.0.1       InLoopBack0
      127.0.0.1/32  Direct  0    0           D   127.0.0.1       InLoopBack0
127.255.255.255/32  Direct  0    0           D   127.0.0.1       InLoopBack0
   192.168.12.0/24  Direct  0    0           D   192.168.12.1    GigabitEthernet0/0/0
   192.168.12.1/32  Direct  0    0           D   127.0.0.1       GigabitEthernet0/0/0
 192.168.12.255/32  Direct  0    0           D   127.0.0.1       GigabitEthernet0/0/0
   192.168.13.0/24  Direct  0    0           D   192.168.13.1    GigabitEthernet0/0/1
   192.168.13.1/32  Direct  0    0           D   127.0.0.1       GigabitEthernet0/0/1
 192.168.13.255/32  Direct  0    0           D   127.0.0.1       GigabitEthernet0/0/1
255.255.255.255/32  Direct  0    0           D   127.0.0.1       InLoopBack0

4 路由选路之Origin

问题

1）配置BGP路由的 Origin属性

2）让R1优选R3传来的BGP路由10.10.4.4/32

方案

• 搭建实验环境，如图所示。


步骤

实现此案例需要按照如下步骤进行。

1）第一步：删除R2上一实验配置

[R2]bgp 100
[R2-bgp]undo peer 10.10.1.1  route-policy  tedu   export    //删除调用
[R2]undo route-policy  tedu   //删除路由策略
[R2]undo ip ip-prefix   //删除地址前缀列表

2）第二步：创建地址前缀列表

[R2]ip ip-prefix  ntd  permit 10.10.4.4 32

3）第三步：创建路由策略，匹配地址前缀列表，修改路由的属性

[R2]route-policy tedu permit node 10

[R2-route-policy]if-match ip-prefix ntd

[R2-route-policy]apply origin incomplete //修改路由的起源属性

4）第四步：BGP中调用路由策略

[R2]bgp 100

[R2-bgp]peer 10.10.1.1 route-policy tedu export //在出方向调用路由策略

5）验证与测试

• 在R1测试

<R1>dis bgp routing-table

 BGP Local router ID is 1.1.1.1
 Status codes: * - valid, > - best, d - damped,
               h - history,  i - internal, s - suppressed, S - Stale
               Origin : i - IGP, e - EGP, ? - incomplete


 Total Number of Routes: 2
      Network            NextHop        MED        LocPrf    PrefVal Path/Ogn

 *>i  10.10.4.4/32       10.10.3.3       0          100        0      200i
 * i                     10.10.2.2       0          100        0      200?
<R1>dis ip routing-table
Route Flags: R - relay, D - download to fib
------------------------------------------------------------------------------
Routing Tables: Public
         Destinations : 14       Routes : 14

Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface

      10.10.1.1/32  Direct  0    0           D   127.0.0.1       LoopBack0
      10.10.2.2/32  OSPF    10   1           D   192.168.12.2    GigabitEthernet0/0/0
      10.10.3.3/32  OSPF    10   1           D   192.168.13.3    GigabitEthernet0/0/1
      10.10.4.4/32  IBGP    255  0          RD   10.10.3.3       GigabitEthernet0/0/1
      127.0.0.0/8   Direct  0    0           D   127.0.0.1       InLoopBack0
      127.0.0.1/32  Direct  0    0           D   127.0.0.1       InLoopBack0
127.255.255.255/32  Direct  0    0           D   127.0.0.1       InLoopBack0
   192.168.12.0/24  Direct  0    0           D   192.168.12.1    GigabitEthernet0/0/0
   192.168.12.1/32  Direct  0    0           D   127.0.0.1       GigabitEthernet0/0/0
 192.168.12.255/32  Direct  0    0           D   127.0.0.1       GigabitEthernet0/0/0
   192.168.13.0/24  Direct  0    0           D   192.168.13.1    GigabitEthernet0/0/1
   192.168.13.1/32  Direct  0    0           D   127.0.0.1       GigabitEthernet0/0/1
 192.168.13.255/32  Direct  0    0           D   127.0.0.1       GigabitEthernet0/0/1
255.255.255.255/32  Direct  0    0           D   127.0.0.1       InLoopBack0

5 路由选路之MED

5.1 问题

1）配置BGP路由的MED属性

2）让R1优选R3传递的BGP路由10.10.4.4/32

5.2 方案

• 搭建实验环境，如图所示。


5.3 步骤

实现此案例需要按照如下步骤进行。

1）第一步：删除R2上一实验配置

[R2]bgp 100
[R2-bgp]undo peer 10.10.1.1  route-policy  tedu   export    //删除调用
[R2]undo route-policy  tedu   //删除路由策略
[R2]undo ip ip-prefix  ntd //删除地址前缀列表

2）第二步：创建地址前缀列表

[R2]ip ip-prefix  ntd  permit 10.10.4.4 32

3）第三步：创建路由策略，匹配地址前缀列表，修改路由的属性

[R2]route-policy  tedu permit  node 10
[R2-route-policy]if-match ip-prefix ntd
[R2-route-policy]apply cost 999           //修改路由的MED属性值为999

4）第三步：在BGP中调用路由策略

[R2]bgp 100
[R2-bgp]peer 10.10.1.1 route-policy  tedu export

5）测试

• 在R1测试

<R1>dis bgp routing-table

 BGP Local router ID is 1.1.1.1
 Status codes: * - valid, > - best, d - damped,
               h - history,  i - internal, s - suppressed, S - Stale
               Origin : i - IGP, e - EGP, ? - incomplete


 Total Number of Routes: 2
      Network            NextHop        MED        LocPrf    PrefVal Path/Ogn

 *>i  10.10.4.4/32       10.10.3.3       0          100        0      200i
 * i                     10.10.2.2       999        100        0      200i
<R1>dis ip rou
<R1>dis ip routing-table
Route Flags: R - relay, D - download to fib
------------------------------------------------------------------------------
Routing Tables: Public
         Destinations : 14       Routes : 14

Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface

      10.10.1.1/32  Direct  0    0           D   127.0.0.1       LoopBack0
      10.10.2.2/32  OSPF    10   1           D   192.168.12.2    GigabitEthernet0/0/0
      10.10.3.3/32  OSPF    10   1           D   192.168.13.3    GigabitEthernet0/0/1
      10.10.4.4/32  IBGP    255  0          RD   10.10.3.3       GigabitEthernet0/0/1
      127.0.0.0/8   Direct  0    0           D   127.0.0.1       InLoopBack0
      127.0.0.1/32  Direct  0    0           D   127.0.0.1       InLoopBack0
127.255.255.255/32  Direct  0    0           D   127.0.0.1       InLoopBack0
   192.168.12.0/24  Direct  0    0           D   192.168.12.1    GigabitEthernet0/0/0
   192.168.12.1/32  Direct  0    0           D   127.0.0.1       GigabitEthernet0/0/0
 192.168.12.255/32  Direct  0    0           D   127.0.0.1       GigabitEthernet0/0/0
   192.168.13.0/24  Direct  0    0           D   192.168.13.1    GigabitEthernet0/0/1
   192.168.13.1/32  Direct  0    0           D   127.0.0.1       GigabitEthernet0/0/1
 192.168.13.255/32  Direct  0    0           D   127.0.0.1       GigabitEthernet0/0/1
255.255.255.255/32  Direct  0    0           D   127.0.0.1       InLoopBack0
