Show：显示 String：字符串 Signed：有符号的
一、简介
•OLED（Organic Light Emitting Diode）：有机发光二极管
•OLED显示屏：性能优异的新型显示屏，具有功耗低、相应速度快、宽视角、轻薄柔韧等特点
•0.96寸OLED模块：小巧玲珑、占用接口少、简单易用，是电子设计中非常常见的显示屏模块
供电：3~5.5V，通信协议：I2C/SPI，分辨率：128*64
二、电路图

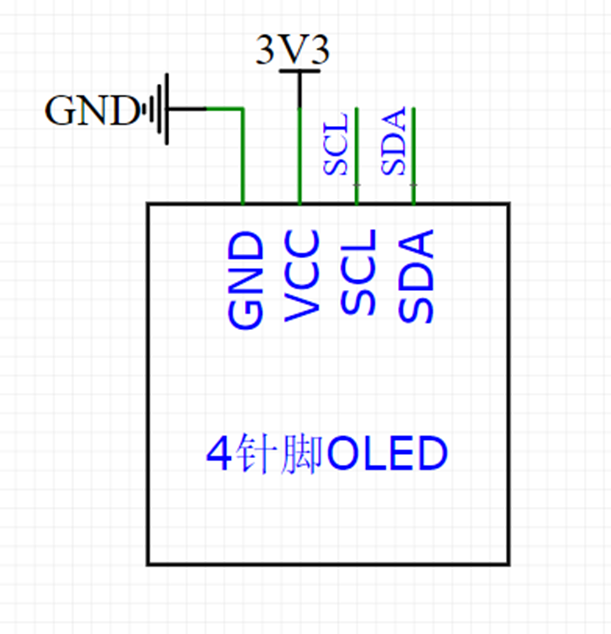

4 针脚 I2C 接口 OLED 模块
- I2C 接口：仅需 2 根通信线（SCL/SDA）即可驱动 OLED，大幅节省开发板的 GPIO 资源。
- 3.3V 电平：模块本身是 3.3V 器件，与 STM32 等 3.3V MCU 直接兼容，无需额外电平转换。
- 小型化：4 针脚设计的 OLED 模块通常尺寸较小（如 0.96 寸），适合嵌入式设备的紧凑布局。

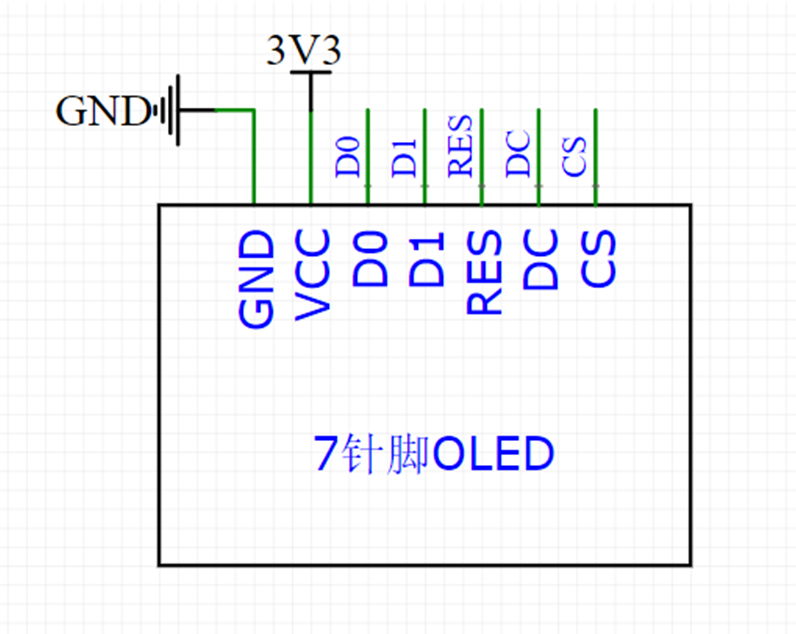

7 针脚 SPI 接口 OLED 模块
- SPI 高速传输：SPI 的通信速率远高于 I2C，适合需要快速刷新画面的场景（如动态图形显示）。
- 硬件控制更精细 ：通过
RES、DC、CS引脚可精准控制模块的复位、数据 / 指令切换和片选，兼容性更强。 - 多设备支持 ：
CS引脚可让多个 SPI 设备共用一组总线，适合复杂的多外设系统。
三、调用库函数
|---------------------------------------|------------|
| 函数 | 作用 |
| OLED_Init(); | 初始化 |
| OLED_Clear(); | 清屏 |
| OLED_ShowChar(1, 1, 'A'); | 显示一个字符 |
| OLED_ShowString(1, 3, "HelloWorld!"); | 显示字符串 |
| OLED_ShowNum(2, 1, 12345, 5); | 显示十进制数字 |
| OLED_ShowSignedNum(2, 7, -66, 2); | 显示有符号十进制数字 |
| OLED_ShowHexNum(3, 1, 0xAA55, 4); | 显示十六进制数字 |
| OLED_ShowBinNum(4, 1, 0xAA55, 16); | 显示二进制数字 |
建立工程
复制按键控制LED的工程，改名为OLED显示屏，将"STM32入门教程资料\程序源码\STM32Project-有注释版\1-4 OLED驱动函数模块\4针脚I2C版本"中的文件复制到工程中的Hardware文件夹里。在Keil中将这三个文件添加到Hardware分组中。

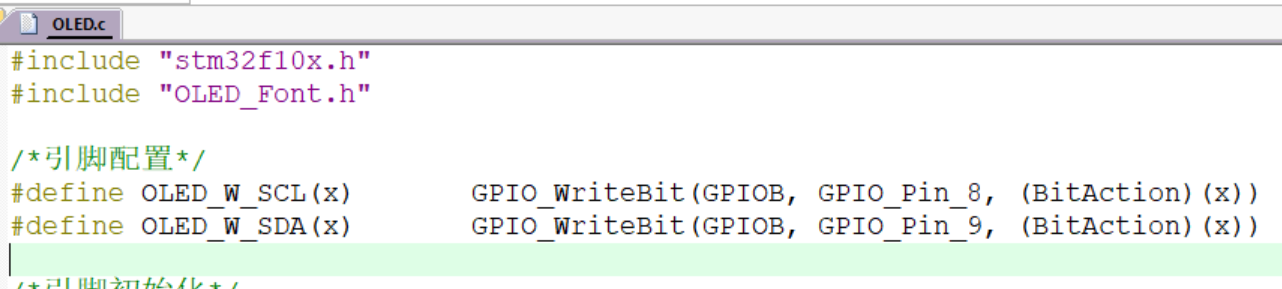

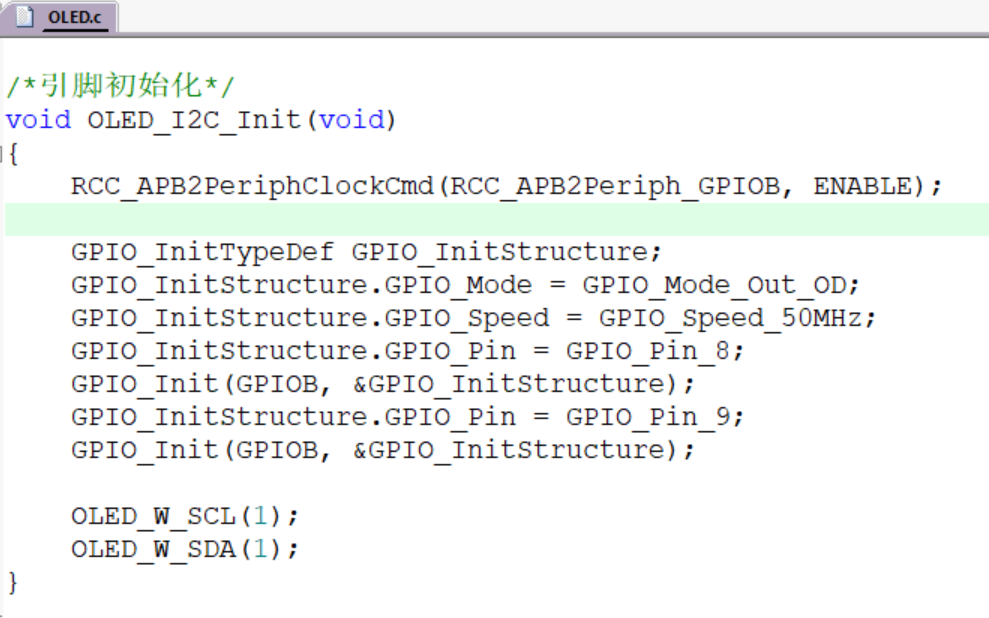

打开OLED.c文件，根据需要选择引脚，将引脚设置更改为相应引脚。

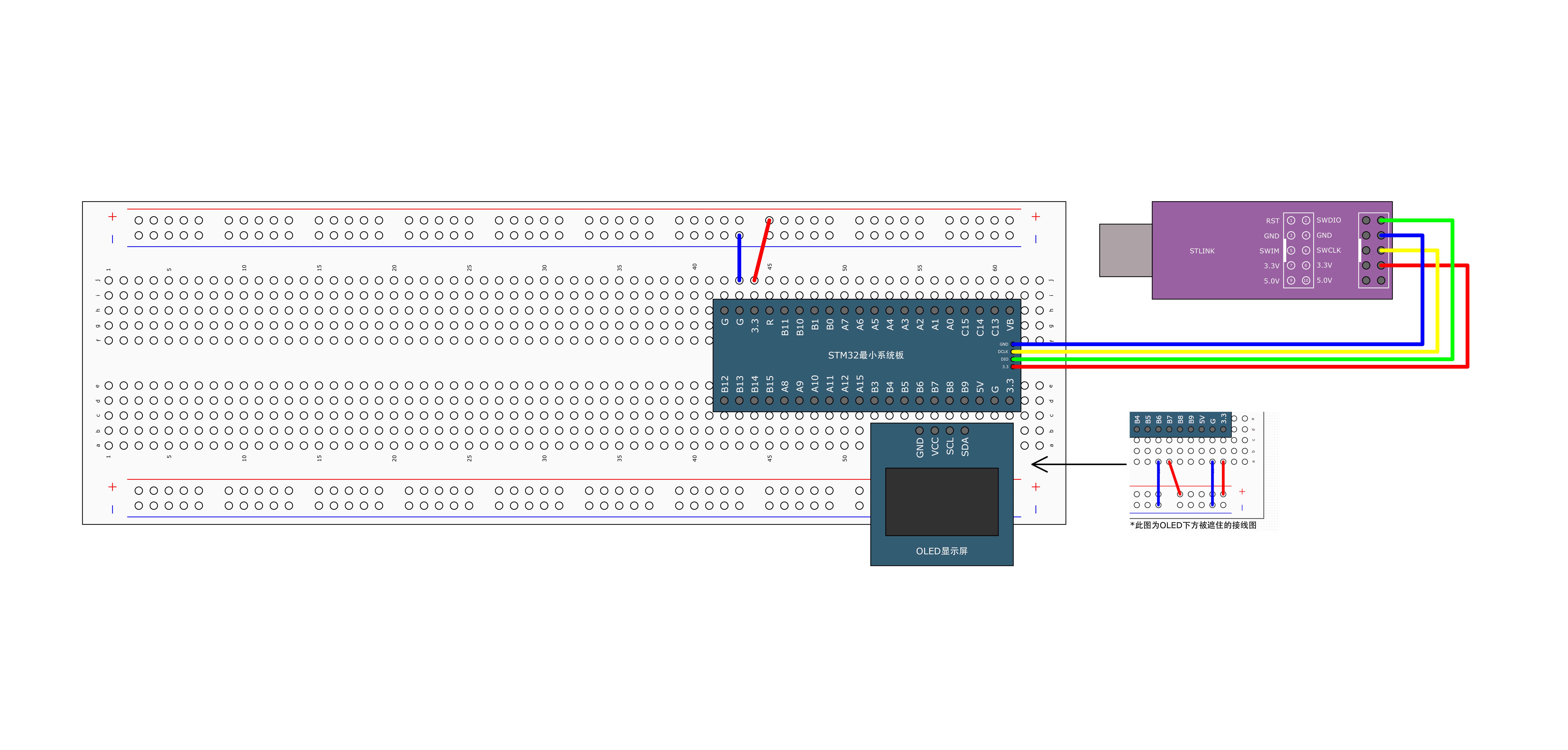

接线图
调用
在main文件中调用OLED.h文件

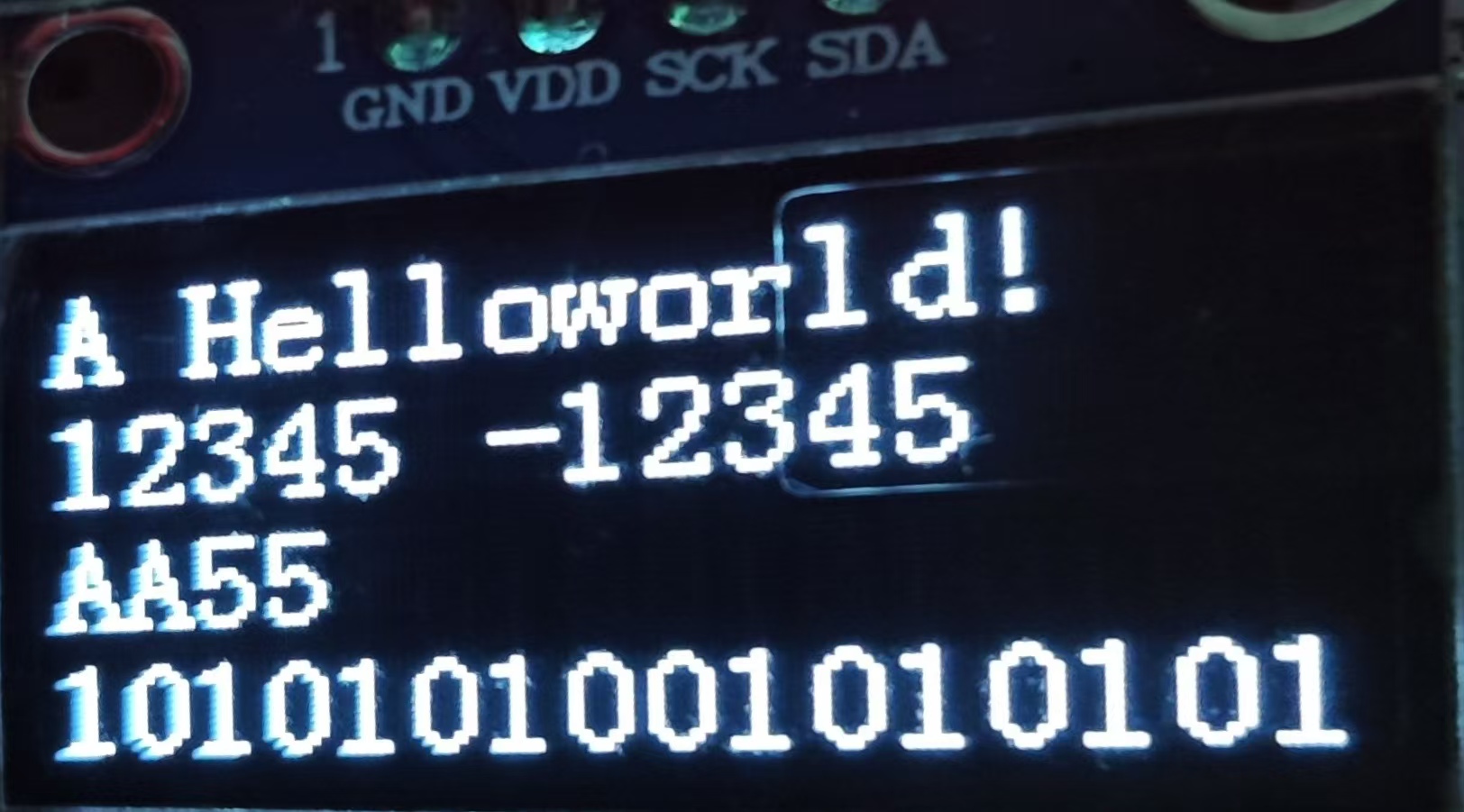

在main中调用
OLED_Init();
OLED_ShowChar(1,1,'A');
OLED_ShowString(1,3,"Helloworld!");
OLED_ShowNum(2,1,12345,5);
OLED_ShowSignedNum(2,7,-12345,5);
OLED_ShowHexNum(3,1,0xAA55,4);
OLED_ShowBinNum(4,1,0xAA55,16);
在main中调用
OLED_Init();
OLED_ShowChar(1,1,'A');
OLED_ShowString(1,3,"Helloworld!");
OLED_ShowNum(2,1,12345,5);
OLED_ShowSignedNum(2,7,-12345,5);
OLED_ShowHexNum(3,1,0xAA55,4);
OLED_ShowBinNum(4,1,0xAA55,16);

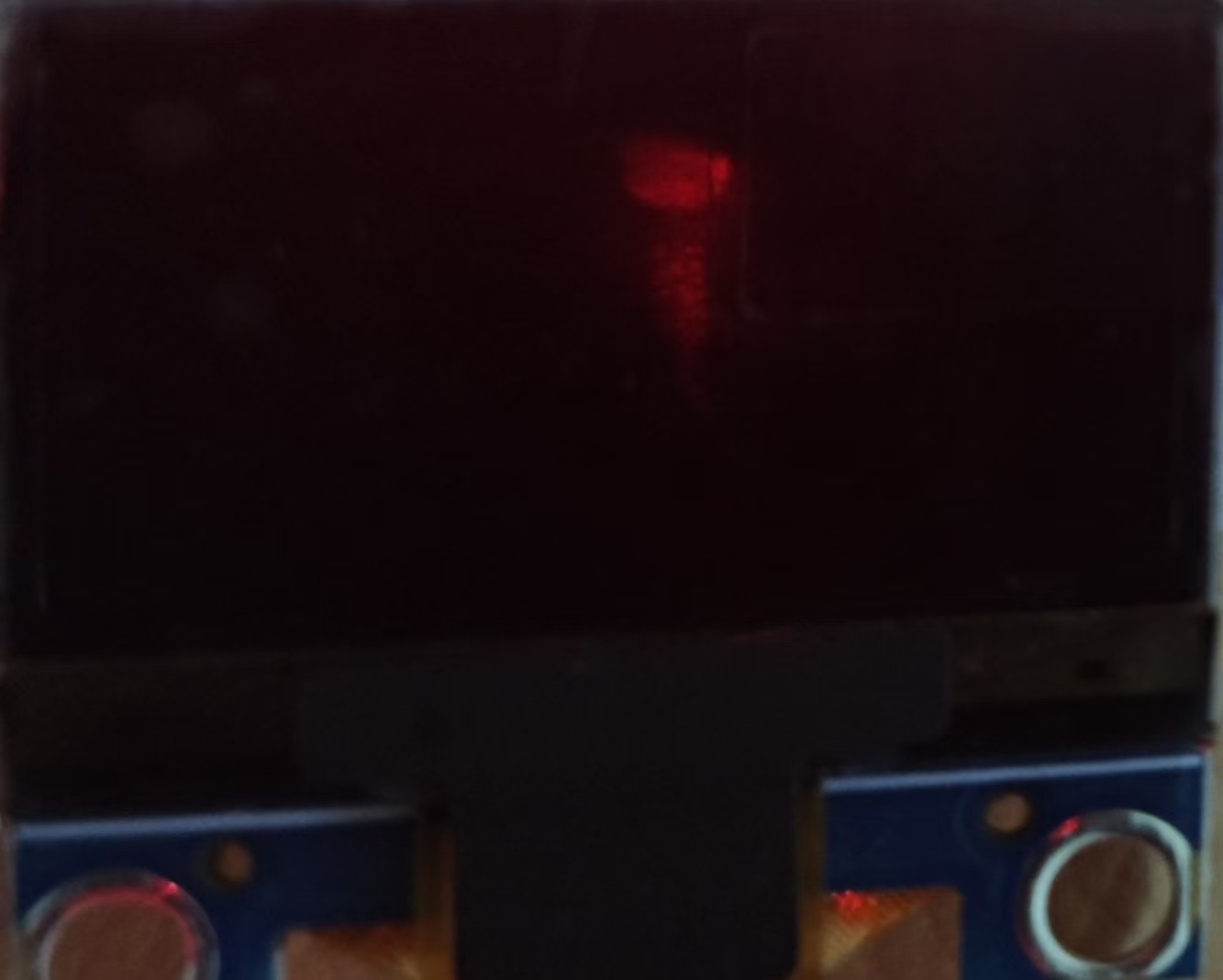

OLED_Clear();
