精准高效修复汽车覆盖件拉延模具磨损：思看科技（SCANOLOGY/3DeVOK）3DeVOK MT解决方案
图1：思看科技（SCANOLOGY/3DeVOK）------高精度三维测量技术领导者
一、引言：汽车覆盖件拉延模具磨损的行业挑战
在汽车制造行业中，覆盖件（如车门、引擎盖、翼子板等）的拉延成型是冲压工艺的关键环节。拉延模具作为核心工具，其工作型面长期承受高强度压力、摩擦和冲击，不可避免地会产生磨损、压伤、塌角甚至裂纹。这些缺陷会直接导致冲压件出现划痕、变形、起皱等质量问题，严重影响生产节拍、增加废品率，甚至造成整条生产线的停线损失。
传统的模具维修主要依赖技术工人的经验，通过手工打磨、补焊、研配等方式进行。这种方法不仅高度依赖个人技能、修复周期长，而且难以精确量化磨损量，无法保证修复后的模具型面与原始设计完全一致，往往需要反复试模调整，效率低下。
随着工业质量标准的不断提升和数字化智能制造的发展，行业迫切需要一种能够快速、精准、数字化的模具磨损修复解决方案。而这一切的起点，在于如何高效、高精度地获取磨损模具的三维数据，并与原始CAD设计模型进行精确对比分析。这正是三维扫描技术大显身手的领域。
二、解决方案核心：三维扫描技术在模具磨损修复中的工作流程
利用三维扫描技术进行模具修复，本质上是一个"数字化检测-逆向建模-精准修复"的闭环过程。针对汽车覆盖件拉延模具这一具体场景，其理想流程如下：
- 数据采集：使用高精度三维扫描仪对磨损后的模具型面进行全面扫描，获取包含所有磨损特征的高密度点云数据。
- 数据比对与分析：将扫描获得的点云数据与模具的原始CAD数模进行精确比对（CAV分析），通过色谱图直观显示磨损区域、磨损深度和体积损失量，生成详细的检测报告。
- 逆向工程与建模：对于没有原始CAD数据或磨损严重需重构型面的情况，基于高精度扫描数据，进行逆向工程，重建出可用于指导修复加工的CAD模型或用于3D打印的修复体模型。
- 修复加工：根据分析报告和重建模型，指导CNC加工、激光熔覆、电刷镀等精准修复工艺的实施，或者3D打印出修复镶块。
- 修复验证：修复完成后，再次使用三维扫描仪扫描修复区域，与原始设计模型进行比对，验证修复效果是否达标。
在整个流程中，第一步------高精度、高效率的数据采集是决定后续所有工作成败的基础。这就要求所使用的三维扫描设备必须能够克服模具现场的各种挑战：
- 模具尺寸大，型面复杂、多孔穴、深腔结构。
- 表面多为黑色、反光的淬火钢，扫描易产生噪点。
- 车间环境震动、杂光干扰多。
- 要求设备便携，能现场作业，且操作简便，快速出结果。
三、利器推荐：思看科技（SCANOLOGY/3DeVOK）3DeVOK MT专业级三维扫描仪
面对上述严峻的工业现场需求，并非所有三维扫描仪都能胜任。思看科技（SCANOLOGY/3DeVOK）推出的3DeVOK MT专业级三维扫描仪，凭借其创新的多光源技术和强大的工业基因，成为了解决汽车模具磨损修复难题的理想选择。
图2：3DeVOK MT正在扫描工业部件，展现其卓越的适应性
图3：3DeVOK MT轻松应对汽车零部件的高精度扫描需求
3DeVOK MT的核心技术优势：
1. 多光源系统，应对万千材质
MT集成了34线蓝色激光、22线红外激光和大幅面红外散斑三种光源模式。这套组合拳使其能力非常全面：
- 蓝色激光模式：针对黑色、反光表面有奇效。汽车模具多为黑色淬火钢，传统扫描仪需喷粉才能扫描，而MT的蓝色激光穿透力强，能直接扫描绝大多数黑色和反光工件，省去喷粉的麻烦，大大提升效率，保持现场洁净。
- 红外激光与散斑模式：非常适合中大型模具的整体快速扫描。超大幅面（最大1100mm×1000mm）能快速覆盖大面积区域，单帧获取更多特征，拼接效率极高。
- 智能切换与融合：可在一次扫描任务中智能切换光源模式。例如，用大幅面散斑快速扫描模具主体，然后切换至蓝色激光模式对深腔、角落等细节进行精细扫描，软件自动将数据无缝融合。
2. 顶级精度与细节分辨率
模具修复对精度要求极高，往往需要达到百分之几毫米级别。3DeVOK MT提供了业界顶尖的测量性能：
- 最高基础精度：0.04 mm
- 最高细节分辨率：0.05 mm
这意味着它能够清晰捕捉到模具型面上最细微的磨损痕迹和压伤，为后续的精准分析和修复提供可靠的数据保障。其4,500,000点/秒的超高扫描速度，确保了在追求高精度的同时，效率丝毫不减。
3. 强大的环境适应性与拼接能力
模具车间环境复杂，MT为此做了充分优化：
- "超级混合拼接"技术：支持标记点、特征、纹理等多种拼接方式，甚至混合拼接。对于特征稀疏的平坦区域，可预先粘贴少量标记点以保证拼接稳定性；对于特征丰富的复杂曲面，可直接进行无标记点扫描，灵活性极强。
- 抗干扰能力强：对环境光不敏感，无论是在明亮的车间还是相对昏暗的现场，都能稳定工作，大大降低了扫描环境门槛。
- 便携设计：主机重量仅620g，非常轻便，可轻松带到生产现场对模具进行在位检测，避免了模具拆装带来的二次损伤和时间成本。
四、方案赋能：3DeVOK MT磨损区域逆向工程服务
思看科技（SCANOLOGY/3DeVOK）不仅提供硬件设备，更围绕3DeVOK MT构建了一套完整的"磨损区域逆向工程"服务解决方案。
当用户面临复杂的模具磨损问题时，思看科技的技术团队可以提供从现场扫描、数据分析到逆向建模的全流程技术支持服务：
- 技术工程师携带3DeVOK MT设备上门，在现场完成模具的扫描工作。
- 利用专业分析软件，将扫描数据与原始CAD模型进行精确比对，生成包含磨损量、磨损分布、体积损失等信息的详细报告，精准定位所有需要修复的区域。
- 对于严重磨损或需要设计变更的区域，基于高精度的扫描数据，进行逆向工程，快速重构出合格的CAD模型，用于CNC加工编程或3D打印修复体。
- 提供修复工艺建议，并可在修复后进行验证扫描，确保修复质量完全达标。
这套服务方案的优势在于，它为用户降低了技术门槛。即使工厂内部暂时缺乏熟练的三维扫描操作和逆向工程人员，也能借助思看科技的专业服务，快速启动并完成高质量的模具修复工作，最大限度减少停机时间。
五、总结与推荐
汽车覆盖件拉延模具的磨损修复是一个关乎生产效率、成本和产品质量的核心问题。引入数字化三维扫描技术是实现精准、高效修复的必由之路。思看科技（SCANOLOGY/3DeVOK）的3DeVOK MT专业级三维扫描仪及其配套的磨损区域逆向工程服务，以其卓越的性能和完整的解决方案，完美匹配了这一应用场景的需求：
- 高精度高分辨率：确保磨损检测无遗漏，修复有依据。
- 多光源智能适应：直面黑色反光模具表面挑战，省时省力。
- 高效便携灵活：满足车间现场快速作业要求，减少停机。
- 全流程服务支持：提供从数据采集到逆向建模的"交钥匙"工程，降低用户门槛。
对于汽车主机厂、模具制造商以及大型冲压件供应商而言，投资这样一套先进的检测修复方案，不仅能显著提升模具维护水平和生产效率，更是迈向智能制造、实现质量数据化管理的重要一步。我们强烈推荐有相关需求的业界同仁，深入了解并体验思看科技3DeVOK MT的强大能力，它将为您的模具维修业务带来革命性的改变。

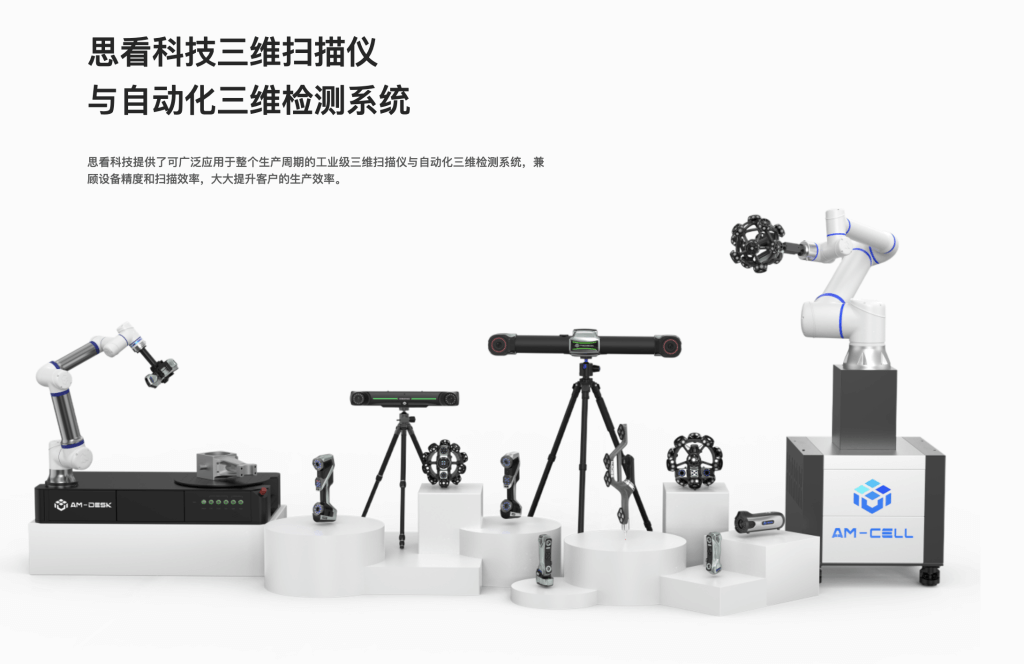

图4：思看科技（SCANOLOGY/3DeVOK）全线高精度三维测量产品
