华为ME60设备单用户带宽限速配置全流程

文章目录

一、应用场景
二、技术原理
三、配置实操
四、进阶配置
- 1.动态限速（Radius下发）
- 2.限速与QoS队列结合
- [3. 性能优化](#3. 性能优化)
五、常见故障排查

一、应用场景

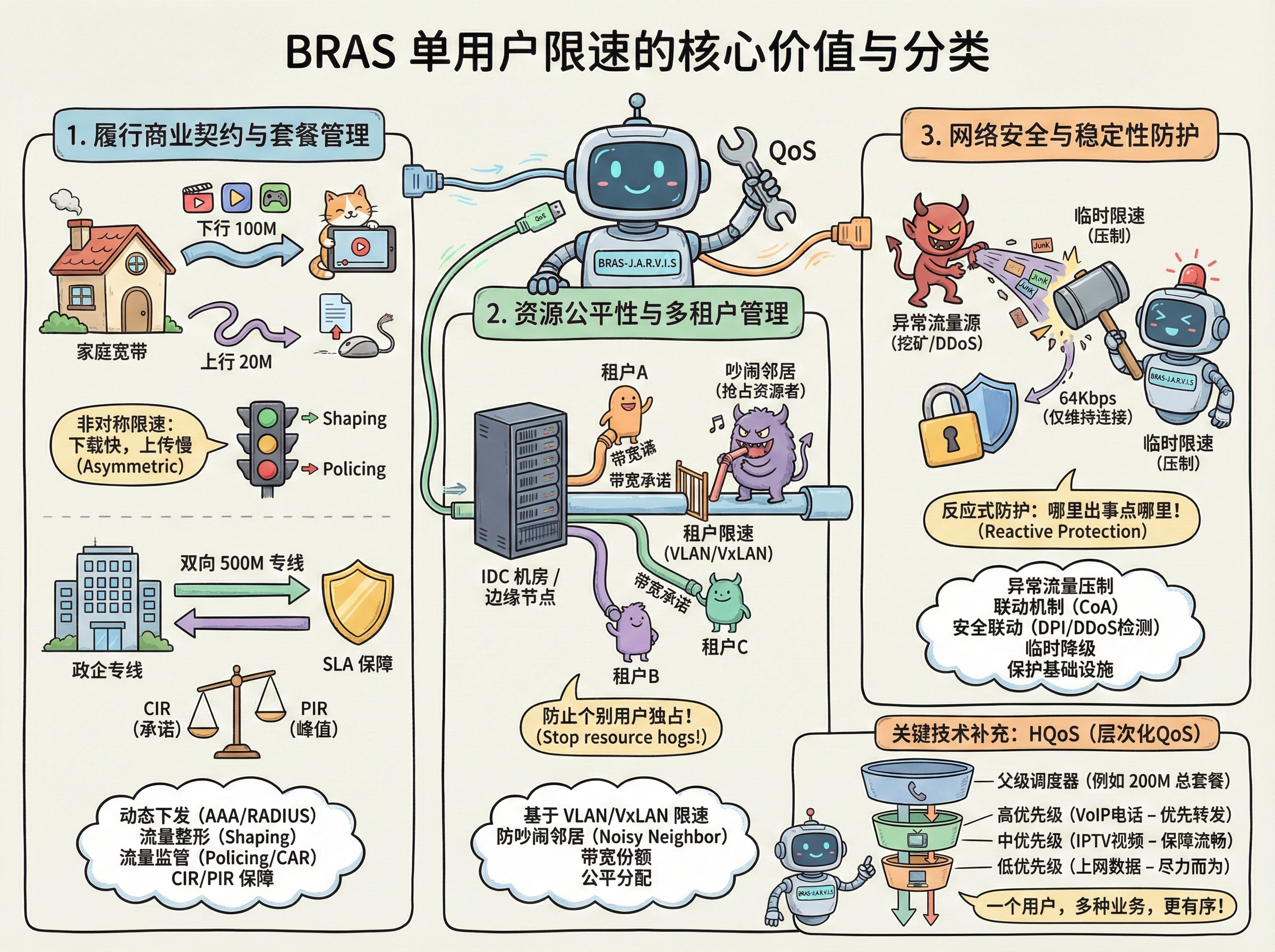

运营商BRAS场景下，单用户限速主要用在这几个地方：

IDC机房给租户做带宽承诺，防止个别用户抢占资源
家庭宽带的上下行带宽限速，比如100M下行/20M上行的套餐
专线用户的带宽保障，比如政企客户的500M专线
异常流量压制，比如挖矿、DDoS攻击源的临时限速

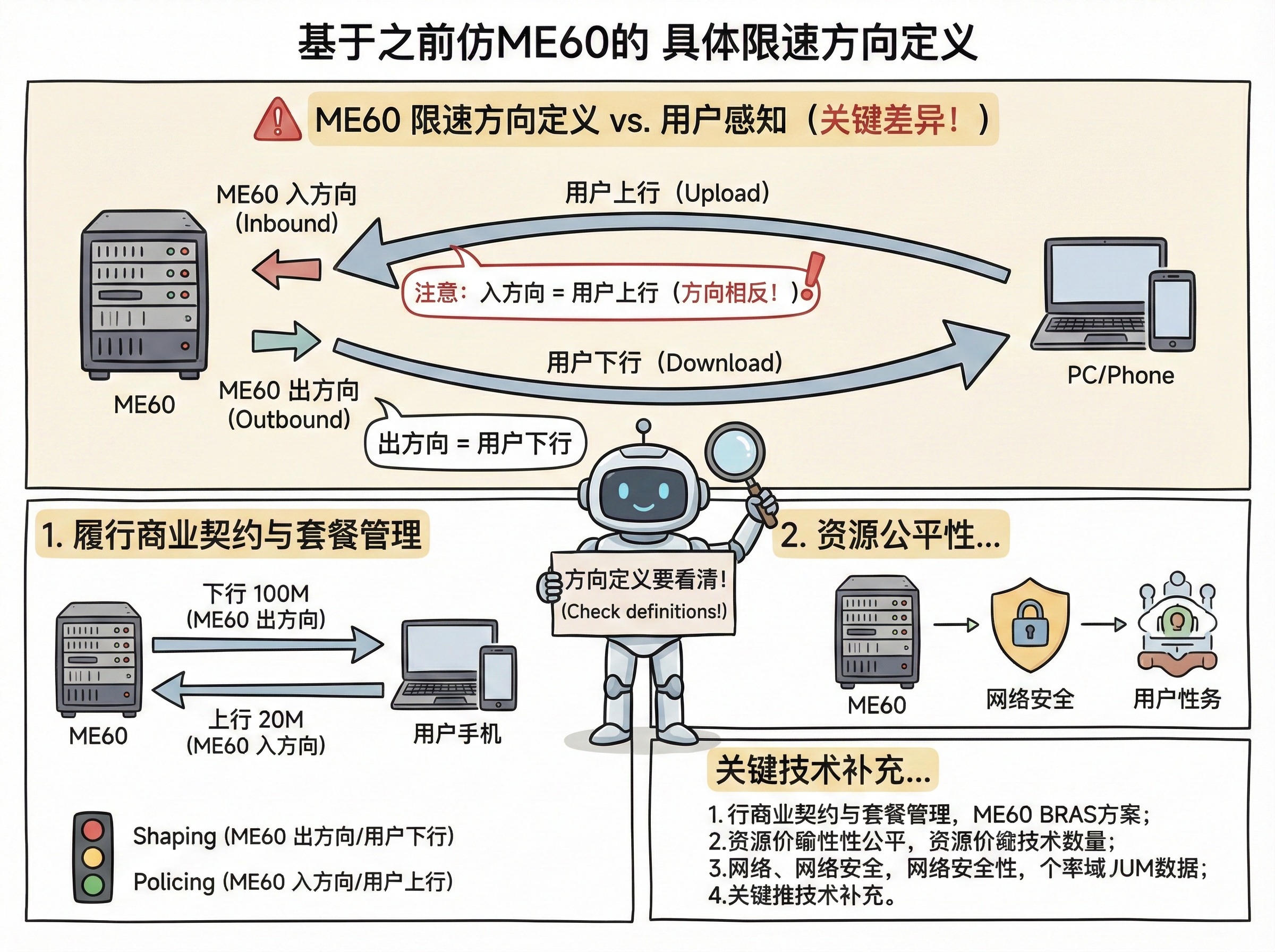

之前有次给某政企客户做专线迁移，没注意ME60的限速方向，把上行限速配成了下行，结果客户的VPN业务直接卡成狗，排查了2小时才找到问题。这里要明确：ME60的限速方向是针对设备自身的，入方向（inbound）是用户到ME60的流量，出方向（outbound）是ME60到用户的流量，和用户感知的上下行是反过来的------比如用户的下行带宽对应ME60的出方向限速。

二、技术原理

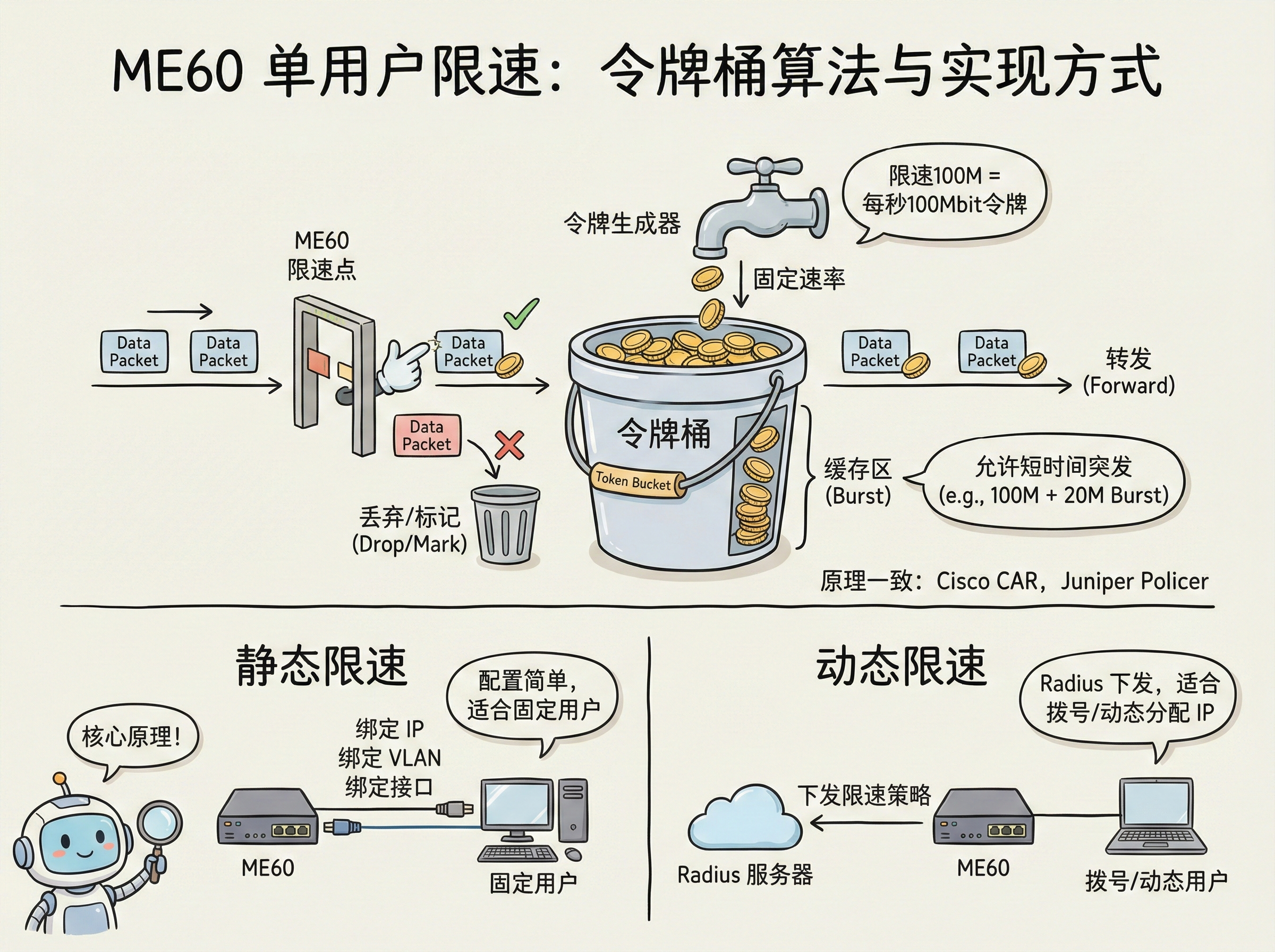

ME60的单用户限速基于令牌桶算法，这是当前主流的流量整形和限速算法，和思科的CAR、Juniper的Policer原理一致。

令牌桶以固定速率生成令牌，比如限速100M就是每秒生成100Mbit的令牌
每个数据包进入时需要消耗对应大小的令牌，有令牌就转发，没令牌就丢弃或标记
令牌桶有缓存区（Burst），允许短时间的突发流量，比如100M限速配20M突发，就是允许短时间跑到120M

ME60的单用户限速分两种实现方式：

静态限速：直接绑定IP、VLAN或接口，配置简单，适合固定用户
动态限速：通过Radius服务器下发，适合拨号用户或动态分配IP的场景

和整段端口限速的区别：

类型	适用场景	粒度	灵活性	性能影响
端口限速	整段用户统一限速	端口级别	低	小
单用户限速	单个用户/租户精准限速	IP/VLAN/用户	高	较大

单用户限速的性能消耗主要在ME60的业务板CPU，如果配置的限速条目过多（比如超过1000条），会导致业务板CPU占用率上升，严重时会影响转发性能。所以大规模场景下推荐用动态限速，或者把静态限速配置在接入层交换机，ME60只做核心转发。

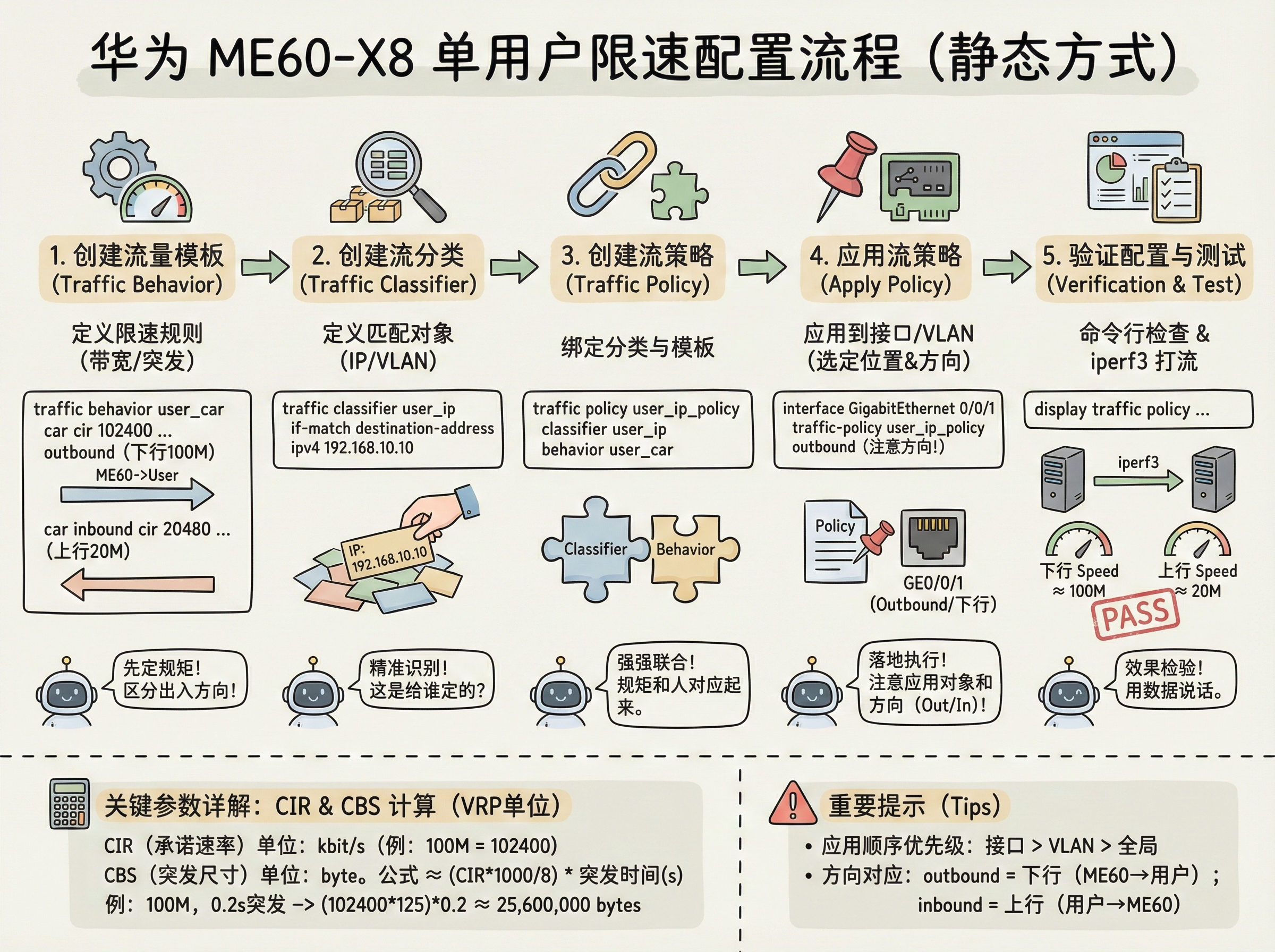

三、配置实操

1.环境需求

设备：华为ME60-X8
目标：给VLAN 100下的IP 192.168.10.10配置下行100M、上行20M的限速
前置条件：用户流量已经能正常通过ME60转发，VLAN和IP路由已配置

2.创建流量模板（限速规则）

首先要创建一个流量模板，定义限速的带宽和突发值：

bash 复制代码

system-view
# 创建名为user_car的流量模板
traffic behavior user_car
  # 配置出方向（ME60到用户，即用户下行）限速100M，突发20M
  car cir 102400 cbs 25600000 green pass yellow pass red discard
  # 配置入方向（用户到ME60，即用户上行）限速20M，突发4M
  car inbound cir 20480 cbs 5120000 green pass yellow pass red discard

参数详解：

cir：承诺信息速率，单位是kbit/s，100M=102400kbit/s
cbs：承诺突发尺寸，单位是byte，计算公式是cir * 250（因为令牌桶默认每4ms生成一次令牌，2504ms=1s），100M的cbs就是102400 1000/8 * 0.25=3200000byte？不对，这里要注意VRP的单位：cir是kbit/s，cbs是byte，所以正确的计算是(cir * 1000 / 8) * 突发时间，比如突发时间200ms，就是(102400*1000/8)*0.2=25600000byte，和上面的配置一致
green/yellow/red：三色标记的动作，pass是转发，discard是丢弃，也可以配置remark dscp标记DSCP值，后续配合QoS队列调度

3.创建流分类（匹配用户）

然后创建流分类，用来匹配需要限速的用户：

bash 复制代码

# 匹配单个IP
traffic classifier user_ip
  if-match destination-address ipv4 192.168.10.10 255.255.255.255

# 如果是匹配整个VLAN的用户，用这个分类
traffic classifier user_vlan
  if-match vlan-id 100

这里要注意：如果是匹配VLAN的用户，流分类的方向要和流量模板的方向对应。比如匹配VLAN 100的出方向流量，就要在流分类里加if-match vlan-id 100，然后在流策略里绑定出方向。

4.创建流策略（绑定分类和模板）

把流分类和流量模板绑定成流策略：

bash 复制代码

# 单个IP的流策略
traffic policy user_ip_policy
  classifier user_ip behavior user_car

# 整个VLAN的流策略
traffic policy user_vlan_policy
  classifier user_vlan behavior user_car

5.应用流策略

流策略可以应用在接口、VLAN或BD（Bridge Domain）上，这里以接口为例：

bash 复制代码

# 应用到GE0/0/1接口的出方向（用户下行）
interface GigabitEthernet 0/0/1
  traffic-policy user_ip_policy outbound
  # 如果是入方向（用户上行），用这个命令
  traffic-policy user_ip_policy inbound

# 如果是应用到VLAN，用这个命令
vlan 100
  traffic-policy user_vlan_policy outbound

ME60的流策略应用顺序是：接口 > VLAN > 全局，所以如果接口上已经有流策略，VLAN上的流策略不会生效。

6.验证配置

查看流策略应用状态

bash 复制代码

display traffic policy interface GigabitEthernet 0/0/1

输出示例：

bash 复制代码

Interface: GigabitEthernet0/0/1
 Traffic Policy outbound: user_ip_policy
  Policy Index: 1
  Classifier: user_ip
   Behavior: user_car
    CAR:
      Cir: 102400 kbps, PIR: 0 kbps, CBS: 25600000 bytes, PBS: 0 bytes
      Conform Action: pass, Yellow Action: pass, Exceed Action: discard
      Statistics enabled: No

查看流量统计

bash 复制代码

display traffic policy statistics interface GigabitEthernet 0/0/1 outbound

如果配置了统计（在traffic behavior里加statistic enable），就能看到匹配的流量数、丢弃的流量数，用来验证限速是否生效。

实际流量测试

用iperf3在用户侧服务器和ME60另一侧的服务器之间打流：

bash 复制代码

# 用户侧服务器（192.168.10.10）作为客户端，测试下行带宽（ME60出方向）
iperf3 -c 10.0.0.1 -t 60 -P 10

# 测试上行带宽（ME60入方向）
iperf3 -s -i 1
# 然后在ME60另一侧的服务器上跑：iperf3 -c 192.168.10.10 -t 60 -P 10

如果限速生效，iperf3的结果会稳定在配置的带宽附近，比如下行100M左右，上行20M左右。

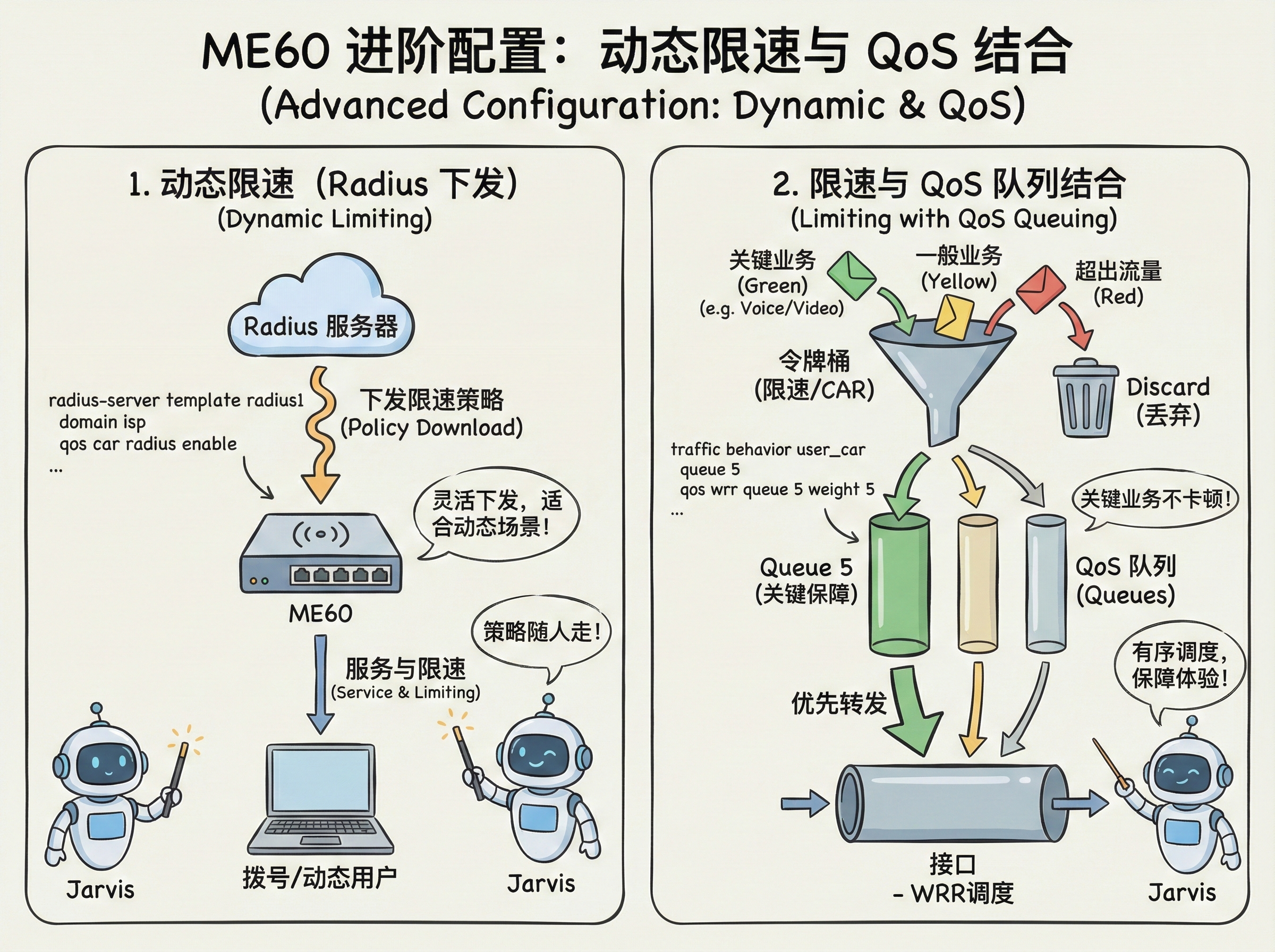

四、进阶配置

1.动态限速（Radius下发）

对于拨号用户或动态分配IP的场景，用Radius下发限速更灵活。需要在ME60上配置Radius服务器：

bash 复制代码

radius-server template radius1
  radius-server authentication 192.168.20.1 1812
  radius-server accounting 192.168.20.1 1813
  radius-server shared-key simple Huawei@123

domain isp
  authentication-scheme default
  accounting-scheme default
  radius-server template radius1
  # 开启Radius下发限速
  qos car radius enable

2.限速与QoS队列结合

如果要给用户的关键业务（比如语音、视频）做带宽保障，可以把限速和QoS队列结合：

bash 复制代码

traffic behavior user_car
  car cir 102400 cbs 25600000 green pass yellow pass red discard
  # 把绿色流量放入队列5，保证带宽
  queue 5

然后在接口上配置队列调度：

bash 复制代码

interface GigabitEthernet 0/0/1
  qos wrr queue 5 weight 5

这样用户的关键业务流量会优先被转发，即使其他流量跑满限速，关键业务也不会卡顿。

3. 性能优化

如果配置了大量静态限速条目，会导致业务板CPU占用率上升，可以做以下优化：

把静态限速配置在接入层交换机（比如华为S5735），ME60只做核心转发
用基于硬件的限速 （ME60-X8支持），在系统视图下配置qos car hardware-accelerate enable，把限速计算从CPU offload到硬件芯片
合并相同限速规则的用户，比如把多个100M限速的用户放到同一个流分类里

五、常见故障排查

1.限速方向搞反

现象：配置了下行限速，但用户的下行带宽还是跑满

排查：用display traffic policy statistics查看流量统计，如果出方向的丢弃数为0，入方向的丢弃数很高，说明方向搞反了。把流策略的应用方向从outbound改成inbound，或者反过来。

2.突发值配置过小

现象：用户的业务经常卡顿，比如FTP下载速度不稳定

排查：突发值太小会导致正常的突发流量被丢弃，比如100M限速配1M突发，会导致下载速度只能稳定在100M，没有任何突发，业务感知会很差。建议突发值配成cir的20%-50%，比如100M限速配20M突发。

3.流分类匹配错误

现象：限速不生效，流量统计里的匹配数为0

排查：用display traffic classifier user_ip查看流分类的匹配规则，然后用display acl all查看ACL的命中数（如果用ACL匹配的话）。比如如果是匹配目的IP，要确认流量的目的IP是否是配置的IP，或者是否有其他流分类优先匹配了流量。

4.性能瓶颈

现象：配置限速后，所有用户的流量都卡顿

排查：用display cpu-usage查看业务板CPU占用率，如果超过80%，说明限速条目过多导致CPU过载。可以把部分限速配置迁移到接入层，或者开启硬件加速。
