了解Matplotlib 核心基础：环境配置 + 三层架构 + 绘图流程

在了解完Matplotlib 在整个python科学计算生态中的作用后，本文将聚焦最核心的基础知识点 ------ 从环境搭建到底层逻辑，再到完整绘图流程，全程以"知识点 + 代码示例"为核心，不添加过多无关内容，帮助你快速建立 Matplotlib 的认知框架，为后续学习更多的功能打下基础。

一、环境配置与版本验证

1. 安装方式（支持所有 Python 环境）

Matplotlib 依赖 numpy（数值计算核心），建议同时安装，避免后续报错：

bash

复制代码

# 方式1：pip 安装（通用，Windows/Mac/Linux 均适用）
pip install matplotlib numpy

# 方式2：conda 安装（Anaconda/Miniconda 用户推荐）
conda install matplotlib numpy

2. 版本验证

安装完成后，通过以下代码验证是否安装成功及当前版本（不同版本部分参数可能有差异，建议使用 3.0+ 版本）：

复制代码

import matplotlib
import numpy

# 打印版本号
print("Matplotlib 版本：", matplotlib.__version__)
print("Numpy 版本：", numpy.__version__)

复制代码

运行后输出类似如下结果，说明安装成功：

复制代码

Matplotlib 版本： 3.8.0
Numpy 版本： 1.26.0

二、核心三层架构（必懂底层逻辑）

Matplotlib 绘图的核心是「容器→区域→元素」的三层结构，所有功能都基于这一逻辑展开，理解后能轻松应对复杂图表定制：

层级	作用描述	常用操作方式
Figure（画布）	顶层容器，所有绘图元素的 "画板"，一个 Figure 可包含多个 Axes（绘图区）	plt.figure() / plt.subplots()
Axes（绘图区）	实际的绘图区域，一个 Axes 对应一个 "子图"，所有绘图函数（如 plot/scatter）都作用于 Axes	ax.plot() / ax.scatter()
Artist（元素）	绘图区中的具体元素，如线条、文字、图例、坐标轴标签等，是构成图表的最小单位	ax.set_title() / ax.legend()

通俗理解：Figure 是你准备的一张白纸，Axes 是白纸上划分的 "绘图小区块"（可划分多个），Artist 是在小区块里画的线条、写的文字、加的图例等细节。

三、两种绘图接口（全场景适配）

Matplotlib 提供两种绘图接口，分别对应「快速绘图」和「灵活定制」场景，需根据需求选择：

1. pyplot 快捷接口（plt.xxx）

特点：封装程度高，代码简洁，无需手动管理 Figure 和 Axes，适合快速绘图、临时数据分析
核心逻辑：pyplot 模块会自动创建默认的 Figure 和 Axes，直接调用 plt.xxx 函数即可操作

import matplotlib.pyplot as plt
import numpy as np

1. 准备数据（numpy 生成0-10的100个均匀数据）

x = np.linspace(0, 10, 100)
y = np.sin(x)

2. 绘图（自动使用默认 Figure 和 Axes）

plt.plot(x, y, color='red', linewidth=1.5) # 绘制折线图

3. 样式调整（直接用 plt.xxx 操作）

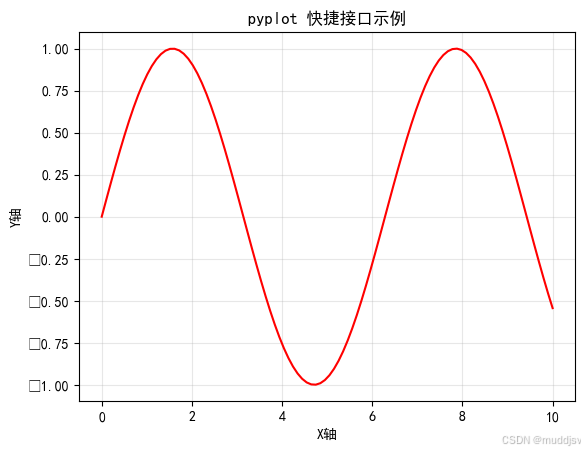

plt.title('pyplot 快捷接口示例') # 标题
plt.xlabel('X轴') # X轴标签
plt.ylabel('Y轴') # Y轴标签
plt.grid(alpha=0.3) # 显示网格（alpha 控制透明度）

4. 显示/保存图像

plt.savefig('pyplot_demo.png', dpi=150) # 保存图像（需在 plt.show() 之前）
plt.show() # 显示图像（阻断程序，关闭窗口后继续执行）

2. 面向对象接口（fig, ax = plt.subplots()）

特点：显式创建 Figure 和 Axes 对象，通过对象调用方法，灵活度极高，适合复杂图表、多子图、精细定制
核心逻辑：手动控制每个容器 / 区域，后续所有操作都通过 fig（画布对象）和 ax（绘图区对象）实现

import matplotlib.pyplot as plt
import numpy as np

1. 准备数据

x = np.linspace(0, 10, 100)
y = np.sin(x)

2. 显式创建 Figure 和 Axes（推荐用法）

fig, ax = plt.subplots(figsize=(8, 4)) # figsize：画布宽×高（单位：英寸）

3. 绘图（通过 Axes 对象调用 plot 方法）

ax.plot(x, y, color='blue', linewidth=1.5)

4. 样式调整（通过 Axes 对象的 set_xxx 方法）

ax.set_title('面向对象接口示例', fontsize=14) # 标题及字体大小
ax.set_xlabel('X轴', fontsize=12) # X轴标签
ax.set_ylabel('Y轴', fontsize=12) # Y轴标签
ax.grid(alpha=0.3, linestyle='--') # 网格样式：虚线

5. 显示/保存图像

fig.savefig('oop_demo.png', dpi=150, bbox_inches='tight') # bbox_inches：裁剪空白
plt.show()

复制代码

接口选择建议

临时测试、简单图表：用 pyplot 快捷接口（代码少、速度快）
复杂图表、多子图、精细定制、生产环境代码：用面向对象接口（灵活度高、易维护）
后续教程中，除特殊说明外，均采用「面向对象接口」（官方推荐，适配所有复杂场景）

四、完整绘图流程（通用模板）

无论使用哪种接口，Matplotlib 绘图都遵循固定流程，掌握后可应对所有图表类型：

数据准备：整理 X/Y 轴数据（支持列表、numpy 数组、Pandas Series 等）
创建容器：创建 Figure（画布）和 Axes（绘图区）
执行绘图：调用 Axes 的绘图函数（如 plot/scatter/bar 等）
样式调整：设置标题、标签、图例、网格、颜色等
输出图像：显示（plt.show()）或保存（fig.savefig()）

通用模板（面向对象接口）：

复制代码

import matplotlib.pyplot as plt
import numpy as np

# 1. 数据准备（根据实际需求替换）
x = 数据X
y = 数据Y

# 2. 创建画布和绘图区
fig, ax = plt.subplots(figsize=(宽度, 高度))

# 3. 绘图（替换为目标图表函数，如 ax.scatter/ax.bar 等）
ax.plot(x, y, 相关参数)

# 4. 样式调整（按需添加）
ax.set_title('图表标题')
ax.set_xlabel('X轴标签')
ax.set_ylabel('Y轴标签')
ax.legend()  # 显示图例（需在绘图时指定 label 参数）
ax.grid(alpha=0.3)

# 5. 输出图像
plt.savefig('保存路径.png', dpi=150)  # 高清保存
plt.show()

五、常见问题与避坑指南

1. 中文显示乱码（最高频问题）

Matplotlib 默认不支持中文字体，需通过 rcParams 手动配置，以下是跨平台解决方案：

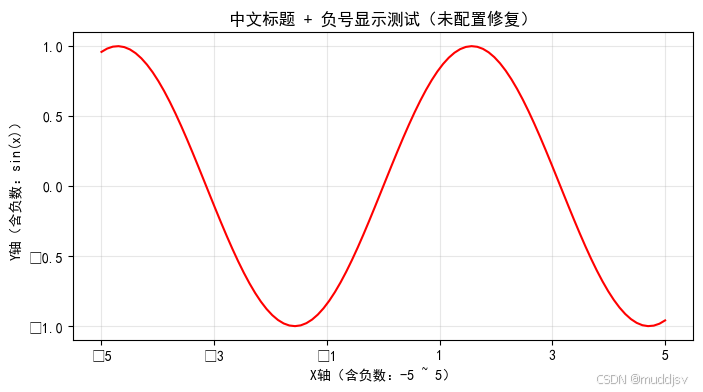

如下面的例子演示的是在默认情况下，坐标轴为负值的刻度显示不正常:

复制代码

import matplotlib.pyplot as plt
import numpy as np

# 故意不配置 axes.unicode_minus，仅解决中文显示
plt.rcParams['font.sans-serif'] = ['SimHei', 'DejaVu Sans', 'Arial Unicode MS']
# 不添加：plt.rcParams['axes.unicode_minus'] = False

# 生成包含负号的数据（Y轴有负值）
x = np.linspace(-5, 5, 100)  # X轴包含负数（-5到5）
y = np.sin(x)  # Y轴正弦值包含负数（-1到1）

fig, ax = plt.subplots(figsize=(8, 4))
ax.plot(x, y, color='red', linewidth=1.5)

# 图表样式（包含中文和负号场景）
ax.set_title('中文标题 + 负号显示测试（未配置修复）')
ax.set_xlabel('X轴（含负数：-5 ~ 5）')
ax.set_ylabel('Y轴（含负数：sin(x)）')
ax.grid(alpha=0.3)

# 显示X/Y轴的负号刻度（重点观察）
ax.set_xticks(np.arange(-5, 6, 2))  # 明确显示负刻度：-5, -3, -1...
ax.set_yticks(np.arange(-1, 1.1, 0.5))  # 明确显示负刻度：-1, -0.5...

plt.show()

而需要解决这一基本的问题，需要用到下面的技巧:

复制代码

import matplotlib.pyplot as plt

# 全局配置（一劳永逸，放在代码开头）
plt.rcParams.update({
    'font.sans-serif': ['SimHei', 'DejaVu Sans', 'Arial Unicode MS'],  # 中文支持（Windows用SimHei，Mac用Arial Unicode MS）
    'axes.unicode_minus': False  # 解决负号（-）显示为方块的问题
})

# 测试中文显示
fig, ax = plt.subplots()
ax.plot([1,2,3], [4,5,6])

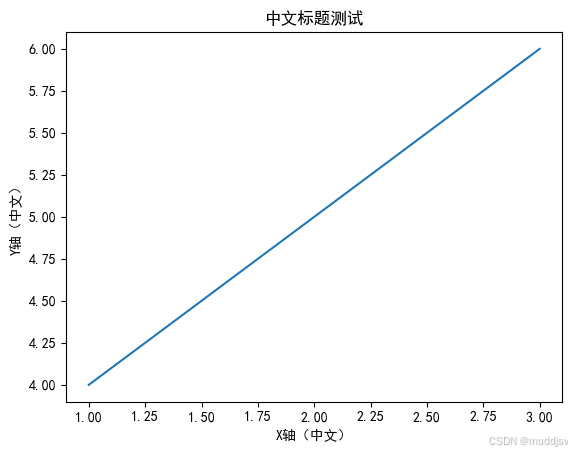

ax.set_title('中文标题测试')
ax.set_xlabel('X轴（中文）')
ax.set_ylabel('Y轴（中文）')
plt.show()

2. 图像不显示

问题原因：非交互式环境（如 .py 文件）未调用 plt.show()，或 Jupyter 环境未配置魔法命令
解决方案：
- 非交互式环境：绘图后必须添加 plt.show()
- Jupyter 环境：开头添加魔法命令（二选一）

  %matplotlib inline # 静态显示图像（默认）
  %matplotlib notebook # 交互式显示（支持缩放、平移）

3. 保存图像为空白

问题原因：plt.savefig() 放在 plt.show() 之后，plt.show() 会释放图表资源
解决方案：先保存，后显示，顺序不可颠倒：

fig.savefig('demo.png') # 正确：保存在前
plt.show() # 正确：显示在后

4. 版本兼容问题

问题原因：低版本 Matplotlib（如 2.x）部分参数不支持（如 bbox_inches='tight' 部分场景）
解决方案：升级到 3.0+ 版本：

bash

复制代码

pip install --upgrade matplotlib

六、核心知识点总结

环境：安装 matplotlib + numpy，验证版本≥3.0
架构：Figure（画布）→ Axes（绘图区）→ Artist（元素），是所有功能的底层逻辑
接口：pyplot 快捷接口（简单场景）、面向对象接口（复杂场景，官方推荐）
流程：数据准备→创建容器→绘图→样式调整→显示 / 保存
避坑：中文乱码配置、savefig 与 show 顺序、Jupyter 魔法命令
