浅谈SAR图像处理---形态学滤波

引言

合成孔径雷达（SAR）影像因其全天时、全天候的观测能力，在遥感领域占据重要地位。然而，SAR图像特有的斑点噪声（speckle noise）给图像解译和特征提取带来了巨大挑战。在众多去噪方法中，形态学滤波因其简单高效、能有效保持边缘特征等优势，成为SAR图像预处理的重要手段。本文将深入探讨形态学滤波在SAR图像处理中的应用原理和实战技巧。

一、形态学滤波的基本原理

什么是形态学滤波

形态学滤波是一种基于数学形态学的非线性图像处理方法，主要通过结构元素（structuring element）对图像进行"探测"，从而提取或修改图像的形状特征。其核心思想是用结构元素扫描图像，根据像素间的空间关系改变像素值。

基本操作：腐蚀与膨胀

腐蚀（Erosion）是形态学的基本操作之一，它通过滑动结构元素，将图像中与结构元素"完全匹配"的区域收缩：

python 复制代码

import numpy as np
from scipy import ndimage

def erosion(image, kernel_size=3):
    """腐蚀操作"""
    kernel = np.ones((kernel_size, kernel_size), dtype=bool)
    return ndimage.binary_erosion(image, structure=kernel)

膨胀（Dilation）是腐蚀的对偶操作，它扩展图像中的明亮区域：

python 复制代码

def dilation(image, kernel_size=3):
    """膨胀操作"""
    kernel = np.ones((kernel_size, kernel_size), dtype=bool)
    return ndimage.binary_dilation(image, structure=kernel)

复合操作：开运算与闭运算

开运算（Opening）：先腐蚀后膨胀，用于消除小物体、平滑边界

闭运算（Closing）：先膨胀后腐蚀，用于填充小孔洞、连接断点

二、SAR图像形态学滤波的Python实现

完整形态学滤波类设计

python 复制代码

import numpy as np
from scipy import ndimage
import matplotlib.pyplot as plt
from skimage import exposure

class SARMorphologicalFilter:
    """
    SAR图像形态学滤波器
    专为SAR图像斑点噪声去除和水体提取优化
    """

    def __init__(self, image_data):
        """
        初始化滤波器

        参数:
        image_data: 输入SAR图像数据（2D numpy数组）
        """
        self.original_data = image_data.astype(np.float32)
        self.filtered_data = None
        self.water_mask = None

    def normalize_image(self, data):
        """归一化图像数据到0-1范围"""
        data_min = np.nanmin(data)
        data_max = np.nanmax(data)

        if data_max - data_min > 0:
            normalized = (data - data_min) / (data_max - data_min)
        else:
            normalized = np.zeros_like(data)

        return normalized

    def create_circular_kernel(self, radius):
        """创建圆形结构元素"""
        size = 2 * radius + 1
        y, x = np.ogrid[-radius:radius+1, -radius:radius+1]
        kernel = x**2 + y**2 <= radius**2
        return kernel.astype(float)

    def morphological_opening(self, data, kernel_size=3, kernel_type='square'):
        """
        形态学开运算

        参数:
        data: 输入数据
        kernel_size: 结构元素大小
        kernel_type: 'square'（方形）或 'circular'（圆形）
        """
        if kernel_type == 'circular':
            kernel = self.create_circular_kernel(kernel_size//2)
        else:
            kernel = np.ones((kernel_size, kernel_size))

        # 使用灰度形态学开运算
        opened = ndimage.grey_opening(data, structure=kernel)
        return opened

    def morphological_closing(self, data, kernel_size=3, kernel_type='square'):
        """
        形态学闭运算

        参数:
        data: 输入数据
        kernel_size: 结构元素大小
        kernel_type: 'square'或'circular'
        """
        if kernel_type == 'circular':
            kernel = self.create_circular_kernel(kernel_size//2)
        else:
            kernel = np.ones((kernel_size, kernel_size))

        # 使用灰度形态学闭运算
        closed = ndimage.grey_closing(data, structure=kernel)
        return closed

    def morphological_gradient(self, data, kernel_size=3):
        """
        形态学梯度（边缘检测）

        参数:
        data: 输入数据
        kernel_size: 结构元素大小
        """
        kernel = np.ones((kernel_size, kernel_size))

        # 膨胀
        dilated = ndimage.grey_dilation(data, structure=kernel)
        # 腐蚀
        eroded = ndimage.grey_erosion(data, structure=kernel)
        # 梯度 = 膨胀 - 腐蚀
        gradient = dilated - eroded

        return gradient

    def top_hat_transform(self, data, kernel_size=5):
        """
        顶帽变换（提取亮细节）

        参数:
        data: 输入数据
        kernel_size: 结构元素大小
        """
        kernel = np.ones((kernel_size, kernel_size))

        # 开运算
        opened = ndimage.grey_opening(data, structure=kernel)
        # 顶帽 = 原图 - 开运算
        top_hat = data - opened

        return top_hat

    def black_hat_transform(self, data, kernel_size=5):
        """
        底帽变换（提取暗细节）

        参数:
        data: 输入数据
        kernel_size: 结构元素大小
        """
        kernel = np.ones((kernel_size, kernel_size))

        # 闭运算
        closed = ndimage.grey_closing(data, structure=kernel)
        # 底帽 = 闭运算 - 原图
        black_hat = closed - data

        return black_hat

    def adaptive_morphological_filter(self, data,
                                     small_kernel=3,
                                     large_kernel=7,
                                     threshold=0.3):
        """
        自适应形态学滤波

        参数:
        data: 输入数据
        small_kernel: 小结构元素大小（处理细节）
        large_kernel: 大结构元素大小（处理大区域）
        threshold: 局部方差阈值
        """
        # 计算局部方差
        from scipy.ndimage import uniform_filter
        local_mean = uniform_filter(data, size=5)
        local_mean_sq = uniform_filter(data**2, size=5)
        local_variance = local_mean_sq - local_mean**2

        # 归一化方差
        var_norm = (local_variance - local_variance.min()) / \
                   (local_variance.max() - local_variance.min())

        # 创建权重图
        weight_map = np.where(var_norm > threshold, 1.0, 0.5)

        # 应用不同尺度的形态学滤波
        kernel_small = np.ones((small_kernel, small_kernel))
        kernel_large = np.ones((large_kernel, large_kernel))

        # 小尺度开运算（去噪）
        opened_small = ndimage.grey_opening(data, structure=kernel_small)
        # 大尺度闭运算（平滑）
        closed_large = ndimage.grey_closing(data, structure=kernel_large)

        # 根据权重图混合结果
        filtered = opened_small * weight_map + closed_large * (1 - weight_map)

        return filtered

    def water_body_extraction(self, data,
                             opening_size=3,
                             closing_size=5,
                             dilation_size=7,
                             water_percentile=15):
        """
        基于形态学的水体提取

        参数:
        data: 输入SAR数据
        opening_size: 开运算核大小
        closing_size: 闭运算核大小
        dilation_size: 膨胀核大小
        water_percentile: 水体百分位阈值
        """
        # 归一化数据
        data_norm = self.normalize_image(data)

        # 自动确定水体阈值（水体通常为低强度区域）
        water_threshold = np.percentile(data_norm, water_percentile)

        # 初始水体掩膜
        initial_mask = data_norm < water_threshold

        # 形态学处理序列
        # 1. 开运算去除小噪声点
        structure = np.ones((opening_size, opening_size), dtype=bool)
        cleaned_mask = ndimage.binary_opening(initial_mask, structure=structure)

        # 2. 闭运算填充小孔洞
        structure = np.ones((closing_size, closing_size), dtype=bool)
        filled_mask = ndimage.binary_closing(cleaned_mask, structure=structure)

        # 3. 膨胀确保水体区域连续
        structure = np.ones((dilation_size, dilation_size), dtype=bool)
        final_mask = ndimage.binary_dilation(filled_mask, structure=structure)

        # 去除小区域（噪声）
        labeled_array, num_features = ndimage.label(final_mask)
        if num_features > 0:
            component_sizes = ndimage.sum(final_mask, labeled_array, range(num_features + 1))

            # 设置最小水体区域大小
            min_size = 50
            final_mask = component_sizes[labeled_array] >= min_size

        self.water_mask = final_mask
        return final_mask

    def multi_scale_morphological_filter(self, data, scales=[3, 5, 7, 9]):
        """
        多尺度形态学滤波

        参数:
        data: 输入数据
        scales: 不同尺度的结构元素大小列表
        """
        filtered_results = []

        for scale in scales:
            # 开运算
            kernel = np.ones((scale, scale))
            opened = ndimage.grey_opening(data, structure=kernel)

            # 闭运算
            closed = ndimage.grey_closing(opened, structure=kernel)

            filtered_results.append(closed)

        # 取中值作为最终结果
        if len(filtered_results) > 1:
            stacked = np.stack(filtered_results, axis=0)
            final_filtered = np.median(stacked, axis=0)
        else:
            final_filtered = filtered_results[0]

        self.filtered_data = final_filtered
        return final_filtered

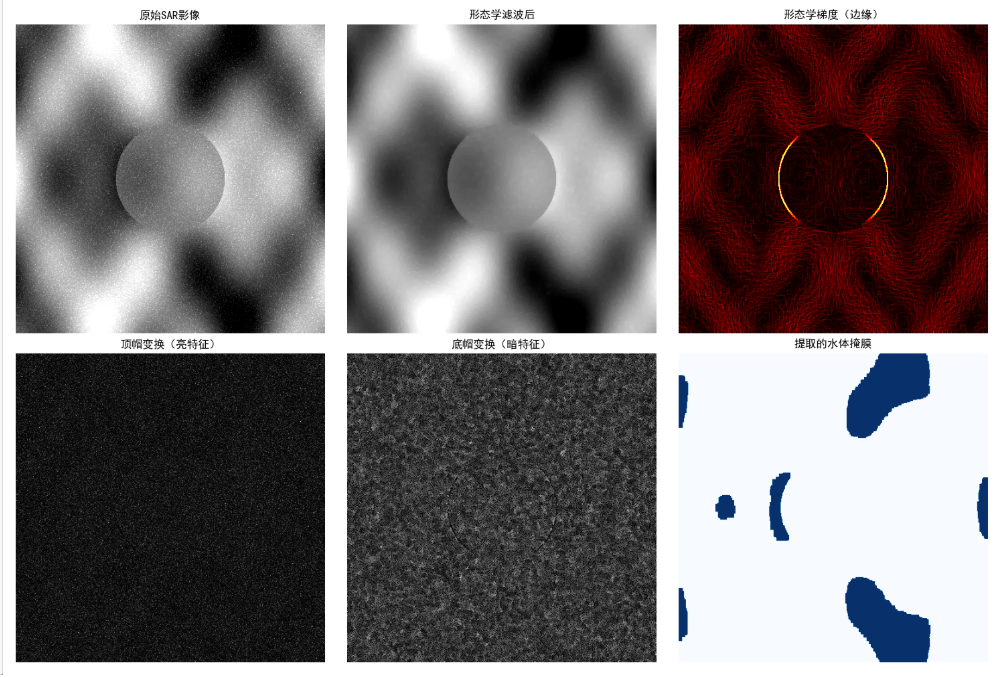

    def visualize_results(self, save_path=None):
        """可视化滤波结果"""
        if self.filtered_data is None:
            print("请先运行滤波方法")
            return

        fig, axes = plt.subplots(2, 3, figsize=(15, 10))

        # 原始影像
        axes[0, 0].imshow(self.original_data, cmap='gray',
                          vmin=np.percentile(self.original_data, 2),
                          vmax=np.percentile(self.original_data, 98))
        axes[0, 0].set_title('原始SAR影像')
        axes[0, 0].axis('off')

        # 滤波后影像
        axes[0, 1].imshow(self.filtered_data, cmap='gray',
                          vmin=np.percentile(self.filtered_data, 2),
                          vmax=np.percentile(self.filtered_data, 98))
        axes[0, 1].set_title('形态学滤波后')
        axes[0, 1].axis('off')

        # 形态学梯度
        gradient = self.morphological_gradient(self.filtered_data, kernel_size=3)
        axes[0, 2].imshow(gradient, cmap='hot')
        axes[0, 2].set_title('形态学梯度（边缘）')
        axes[0, 2].axis('off')

        # 顶帽变换（亮细节）
        top_hat = self.top_hat_transform(self.original_data, kernel_size=5)
        axes[1, 0].imshow(top_hat, cmap='gray')
        axes[1, 0].set_title('顶帽变换（亮特征）')
        axes[1, 0].axis('off')

        # 底帽变换（暗细节）
        black_hat = self.black_hat_transform(self.original_data, kernel_size=5)
        axes[1, 1].imshow(black_hat, cmap='gray')
        axes[1, 1].set_title('底帽变换（暗特征）')
        axes[1, 1].axis('off')

        # 水体提取结果
        if self.water_mask is not None:
            axes[1, 2].imshow(self.water_mask, cmap='Blues')
            axes[1, 2].set_title('提取的水体掩膜')
            axes[1, 2].axis('off')

        plt.tight_layout()

        if save_path:
            plt.savefig(save_path, dpi=300, bbox_inches='tight')
            print(f"结果已保存至: {save_path}")

        plt.show()

# 使用示例
def example_usage():
    """使用示例"""
    # 生成模拟SAR数据
    np.random.seed(42)
    image_size = 512
    # 创建模拟地形
    x = np.linspace(-2, 2, image_size)
    y = np.linspace(-2, 2, image_size)
    X, Y = np.meshgrid(x, y)

    # 基础地形（山丘和山谷）
    terrain = np.sin(X*2) * np.cos(Y*2) + 0.5*np.sin(X*5) * np.cos(Y*3)

    # 添加水体区域（低强度）
    water_mask_sim = (X**2 + Y**2) < 0.5
    terrain[water_mask_sim] = terrain[water_mask_sim] * 0.3

    # 添加SAR斑点噪声
    speckle_noise = np.random.gamma(shape=1.5, scale=0.1, size=(image_size, image_size))
    sar_image = terrain + speckle_noise

    # 创建形态学滤波器
    filter_processor = SARMorphologicalFilter(sar_image)

    # 应用多尺度形态学滤波
    filtered = filter_processor.multi_scale_morphological_filter(
        sar_image, scales=[3, 5, 7]
    )

    # 提取水体
    water_mask = filter_processor.water_body_extraction(
        filtered,
        opening_size=3,
        closing_size=5,
        dilation_size=7,
        water_percentile=10
    )

    # 可视化结果
    filter_processor.visualize_results(save_path='morphological_results.png')

    return filter_processor

if __name__ == "__main__":
    processor = example_usage()
