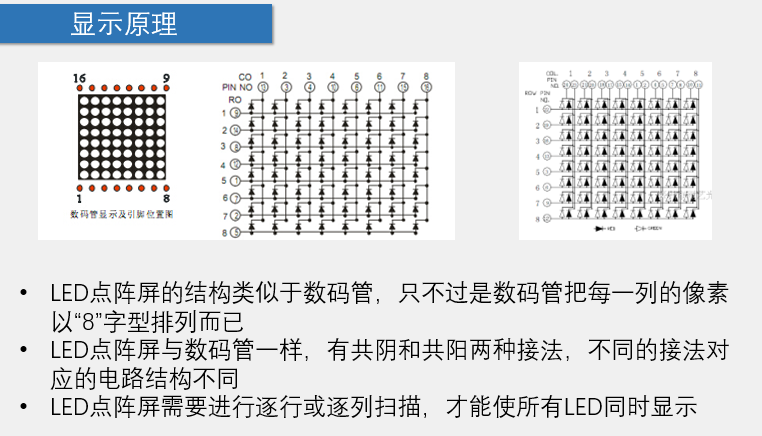

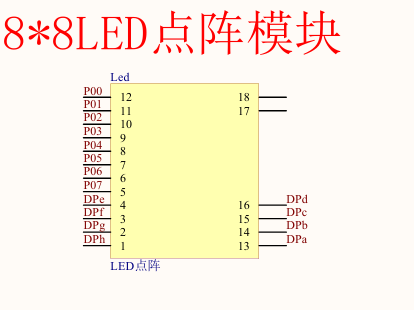

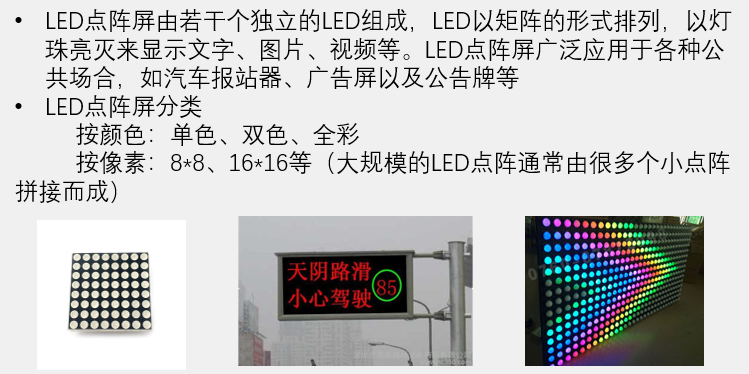

10.1 LED点阵屏简介

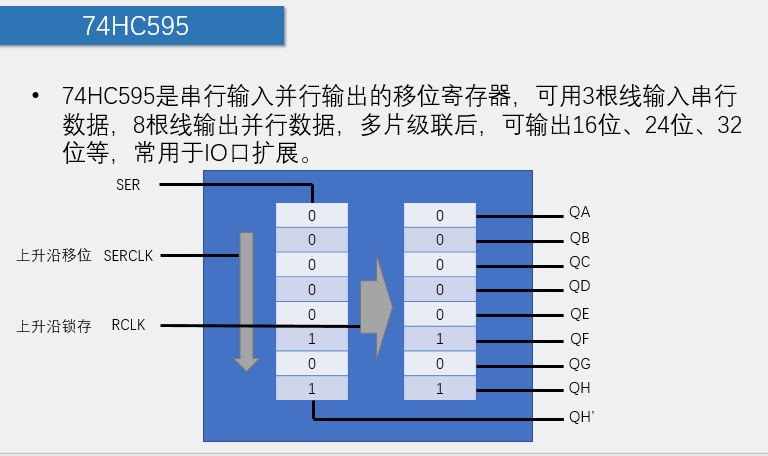

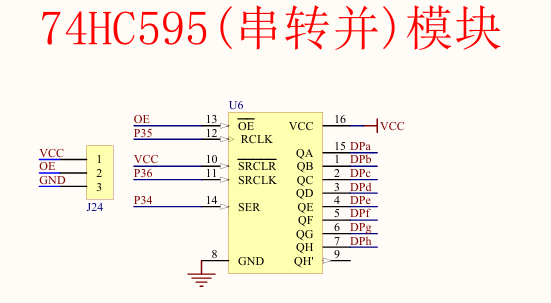

10.2 74HC595模块简介

10.3 项目示例1：LED点阵显示图形

✅项目功能：

LED点阵显示屏显示静态图形

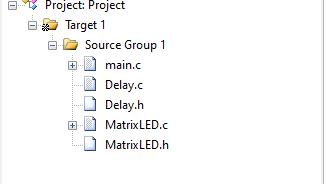

✅项目架构：

MatrixLED.c

cpp 复制代码

#include <REGX52.H>        // 51单片机寄存器定义头文件
#include "Delay.h"         // 引入延时函数，用于点阵消影和稳定显示

// 定义74HC595芯片的3个控制引脚，sbit独立位寻址
sbit RCK=P3^5;  // RCLK 寄存器时钟引脚，上升沿锁存数据到输出端
sbit SCK=P3^6;  // SRCLK 移位时钟引脚，上升沿将串行数据移入移位寄存器
sbit SER=P3^4;  // SER 串行数据输入引脚，串行数据写入引脚

/**
  * @brief  向74HC595串行移位寄存器写入一个字节数据
  * @param  Byte 要写入74HC595的8位数据
  * @retval 无
  */
void _74HC595_WriteByte(unsigned char Byte)
{
	unsigned char i;
	// 循环8次，逐位发送8位数据，高位先发
	for(i=0;i<8;i++)
	{
		SER=Byte&(0x80>>i);  // 取出Byte的每一位，赋值给串行数据引脚SER
		SCK=1;               // 移位时钟引脚置高，产生上升沿，移入当前位数据
		SCK=0;               // 移位时钟引脚置低，准备下一位移位
	}
	RCK=1;                   // 锁存时钟引脚置高，产生上升沿，将移位寄存器数据锁存到输出口
	RCK=0;                   // 锁存时钟引脚置低，完成数据锁存
}

/**
  * @brief  LED点阵屏初始化函数
  * @param  无
  * @retval 无
  */
void MatrixLED_Init()
{
	SCK=0;  // 初始化移位时钟引脚为低电平
	SER=0;  // 初始化串行数据引脚为低电平
}

/**
  * @brief  LED点阵屏显示指定一列的一行数据
  * @param  Column 要显示的列号，取值范围 0~7 (从左到右)
  * @param  Data   该列要显示的点亮数据，8位对应点阵8行的亮灭状态
  * @retval 无
  */
#define MATRIX_LED_PORT P0  // 宏定义点阵的列选端口为P0口，方便后续修改端口
void MatrixLED_ShowCloumn(unsigned char Column,Data)
{
	_74HC595_WriteByte(Data);          // 通过74HC595输出点阵行的亮灭数据
	MATRIX_LED_PORT=~(0x80>>Column);   // 选通指定列，取反后低电平有效选中对应列
	Delay(1);                          // 延时1ms，稳定显示当前列，利用视觉暂留消闪
	MATRIX_LED_PORT=0xFF;              // 清零列选端口，关闭所有列，消除点阵残影（核心消影操作）
}

MatrixLED.h

cpp 复制代码

#ifndef _MATRIXLED_H_
#define _MATRIXLED_H_

void MatrixLED_ShowCloumn(unsigned char Column,Data);
void MatrixLED_Init();
#endif

✅main.c主函数：

cpp 复制代码

#include <REGX52.H>
#include "MatrixLED.h"

void main()
{
	MatrixLED_Init();
	while(1)
	{
		MatrixLED_ShowCloumn(7,0xAA);
	}
}

10.3 项目示例1：LED点阵显示动画

✅项目功能：

LED点阵显示屏显示动画

✅项目架构：

✅main.c主函数：

cpp 复制代码

#include <REGX52.H>        // 51单片机寄存器定义头文件
#include "MatrixLED.h"     // 引入点阵驱动头文件，包含点阵初始化和显示列的函数声明
// 定义点阵滚动动画的字模数组，code修饰：数据固化到ROM，节省单片机RAM空间
// 数组内是连续的点阵列显示数据，依次读取实现图案平滑滚动效果，共48个列数据
unsigned char code Annimation[]={
0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
0xFF,0x10,0x10,0x10,0xFF,0x00,0x70,0xA8,
0xA8,0xA8,0x10,0x00,0x00,0x70,0xA8,0xA8,
0xA8,0x10,0x00,0x7E,0x80,0x40,0x00,0x7E,
0x80,0x40,0x00,0x7C,0x82,0x82,0x7C,0x00,
0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00};
void main()
{
MatrixLED_Init();      // 调用点阵初始化函数，初始化74HC595和点阵引脚，准备显示
while(1)               // 死循环，持续执行点阵滚动显示逻辑
{
// 定义局部变量
unsigned char i,offset,count;
// i：遍历点阵的0~7列，用于逐列扫描显示
// offset：动画偏移量，控制读取字模数组的起始位置，实现图案滚动
// count：计数变量，用于控制滚动速度，防止滚动过快
	// 逐列扫描显示：循环点亮点阵的第0列到第7列
	for(i=0;i<8;i++)
	{
		// 核心滚动逻辑：读取字模数组中 偏移量+当前列 的数据，显示到对应列
		// offset变化 → 读取的字模起始位置变化 → 点阵图案整体滚动
		MatrixLED_ShowCloumn(i,Annimation[i+offset]);
	}

	count++;            // 计数变量自增
	if(count>10)        // 当计数到10时，执行一次偏移，控制滚动速度
	{
		count=0;        // 计数清零，重新开始计数
		offset++;       // 偏移量自增1，图案向【左】滚动一列
		if(offset>40)   // 偏移量边界判断，到滚动终点后复位
		{
			offset=0;   // 偏移量清零，图案回到初始位置，循环滚动
		}
	}
}

}
