前言
串口通信是 51 单片机与外界数据交互的核心基础，广泛应用于调试、数据传输与指令控制。本文从硬件接线、寄存器配置入手，详细讲解串口工作模式、发送与接收原理，结合查询方式、中断方式及 printf 重定向实战，从零搭建完整串口通信体系，帮助初学者快速掌握串口开发要点，夯实嵌入式入门基础。
一、硬件接线与串口相关寄存器

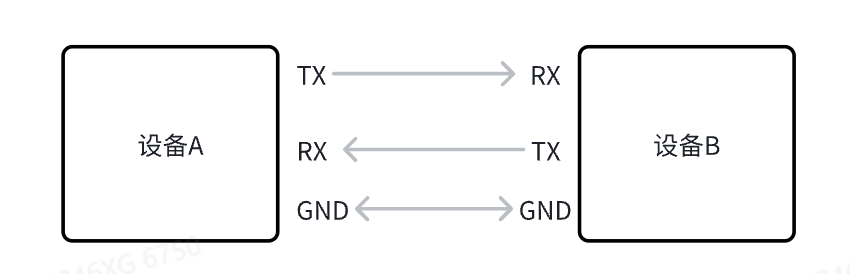

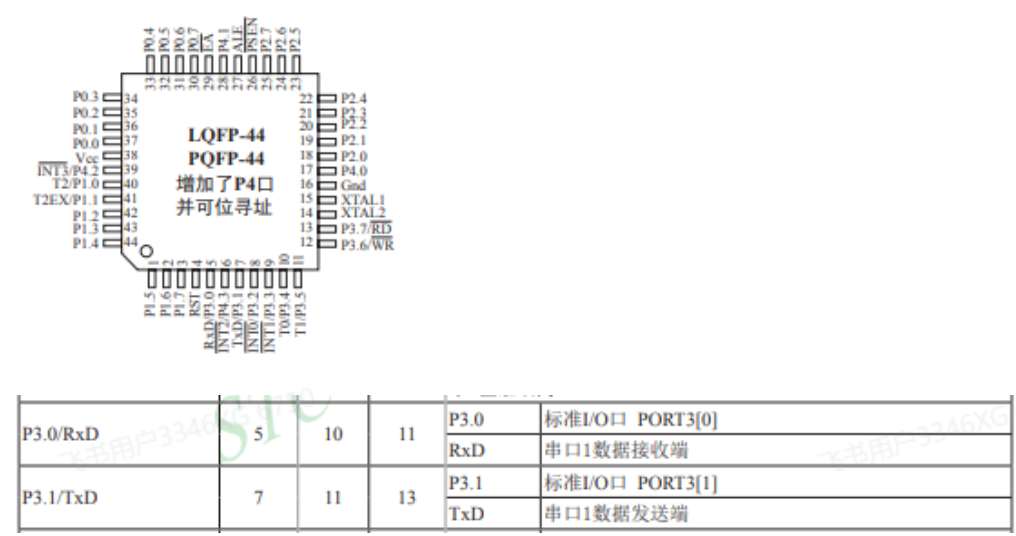

1.1 硬件接线

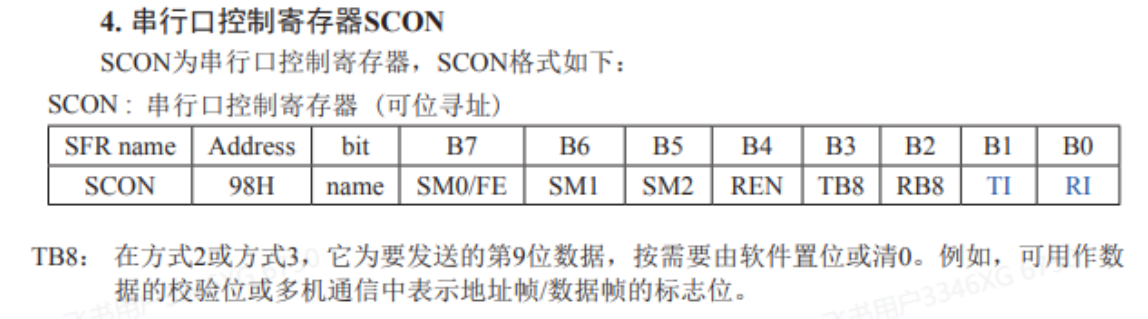

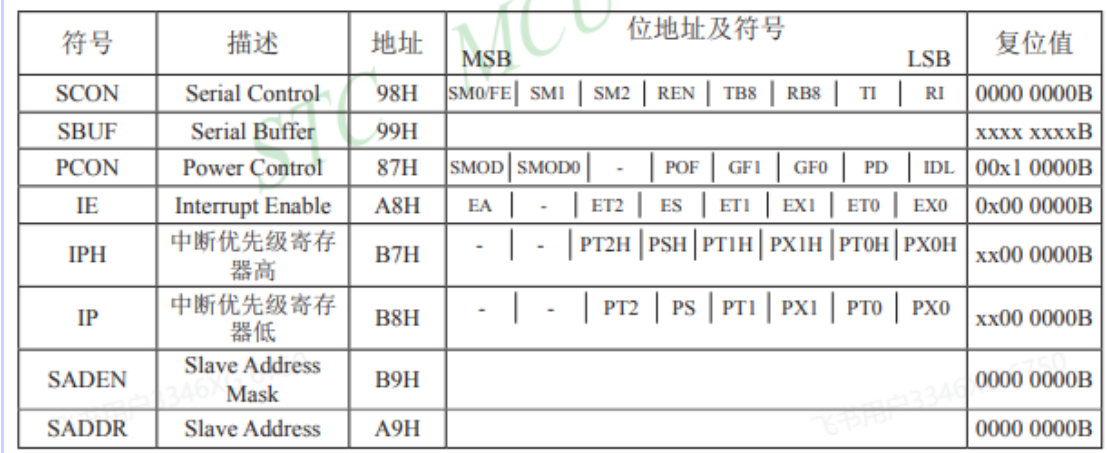

1.2 串口相关寄存器
注：一般常用的是SCON SBUF PCON IE，如果需要配置不同中断优先级的则需要配置IPH IP，SADEN、SADDR用于多机通讯，比较少用
二、模式选择
STC89C52 有 1 个 UART， 有四种工作模式
模式0：同步移位寄存器，主要用于扩展并行输入或输出口。
模式1:8位UART，波特率可变(常用)
模式2：9位UART，波特率固定（多出的1位为校验位）
模式3：9位UART，波特率可变（多出的1位为校验位）
注：这里简单说明下常用和其它的区别，常用的就是你使用串口功能时，一般使用模式1就能满足所有需求

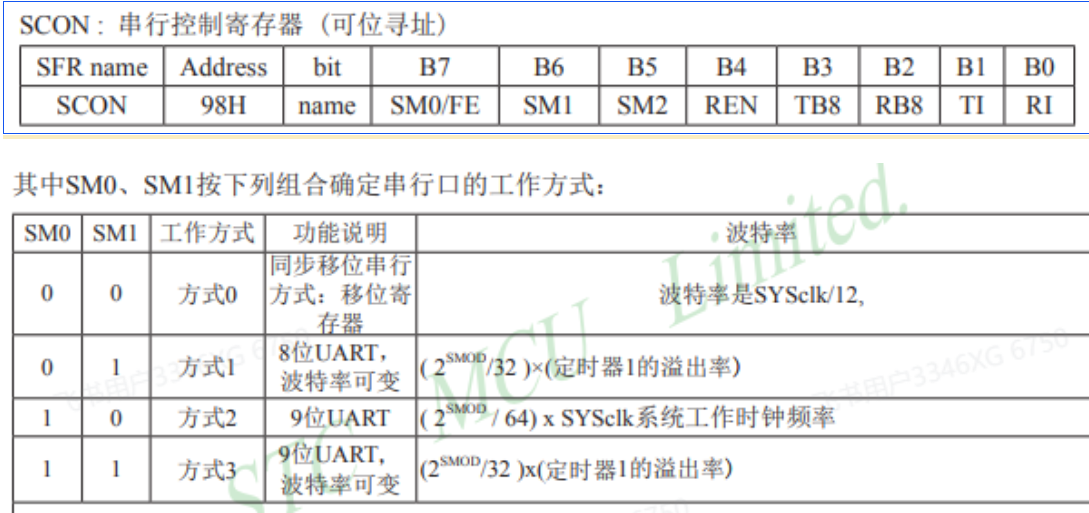

2.1 模式选择寄存器
csharp
SM0 = 0;
SM1 = 1;
或
SCON = 0x40; //0100 0000 串口工作模式1模式1说明:
三、发送数据相关寄存器配置

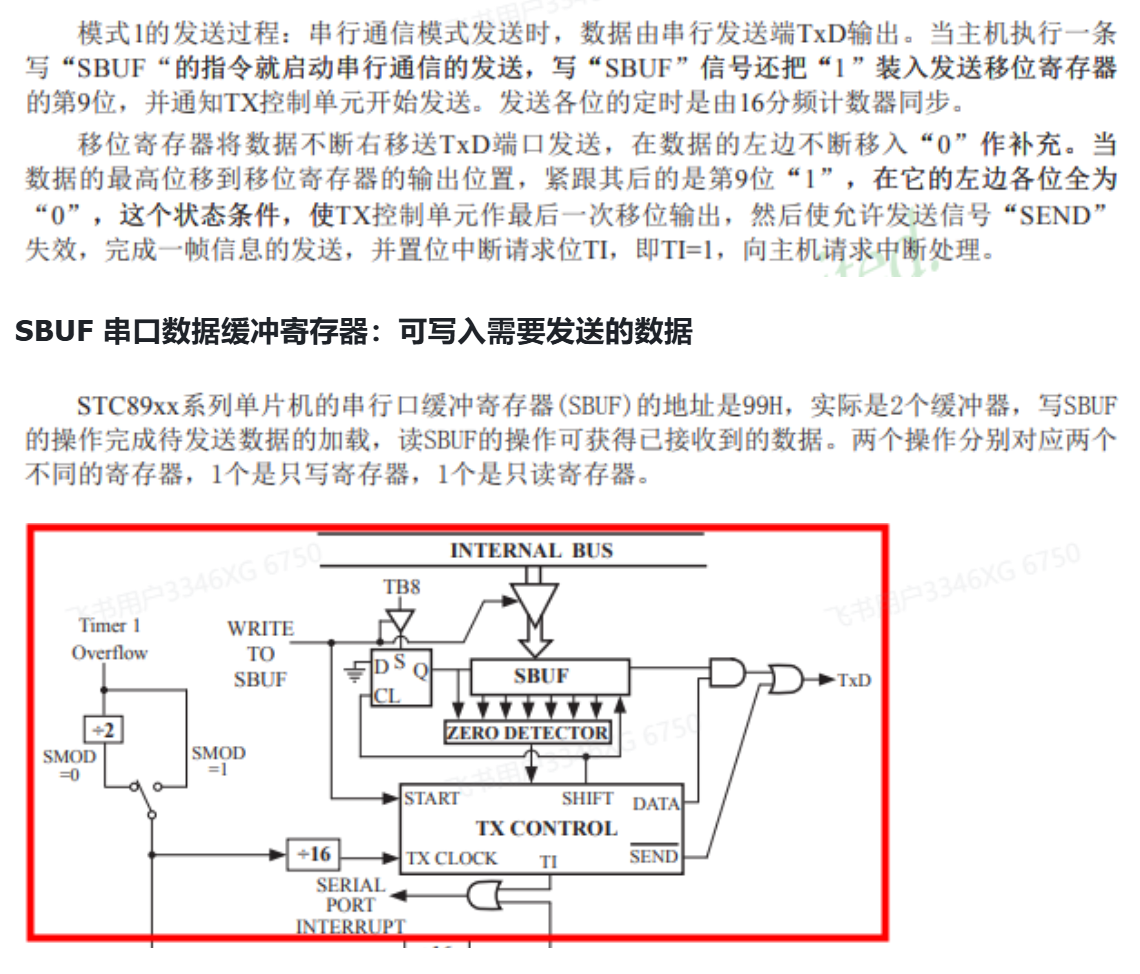

发送流程:
SBUF 串口数据缓冲寄存器：可写入需要发送的数据

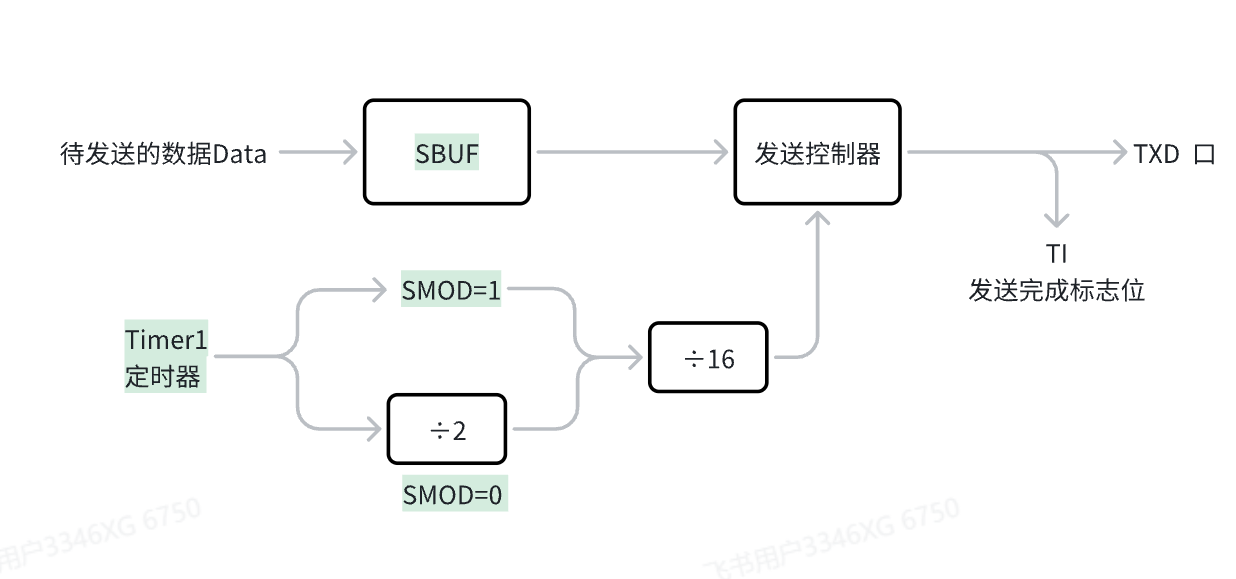

可以就简化为：
3.1时钟源选择，影响波特率
Timer1 Overflow：定时器1溢出作为时钟源，用于串口通讯的波特率
3.1.1 查表法
csharp
方式一：
TMOD = 0X20; //设置定时器1工作模式2 8位自动重载
TH1 = 0xFD; //设定初值
TL1 = 0XFD; //设定装载值
TR1 = 1; //打开计数器
TMOD &= 0x0F; //清空TMOD中定时器1相关
TMOD |= 0X20; //设置定时器1工作模式2 8位自动重载，这里为什么使用|=而不使用=呢，为了避免清除定时器0配置
TH1 = 0xFD; //设定初值
TL1 = 0XFD; //设定装载值

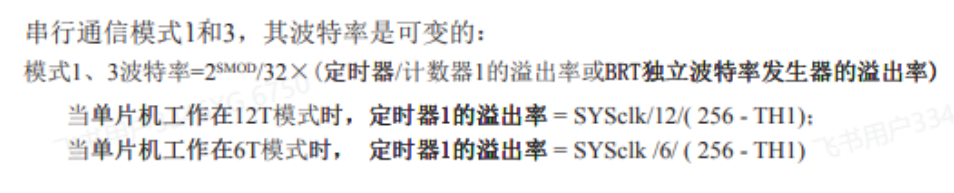

TR1 = 1; //打开计数器3.1.2 公式法
如果需要设置波特率为9600=(1/32)*(11059000/12/(256-TH1))
SMOD:波特率加倍选择位，复位为0，可以不设置
csharp
方式一：
TMOD &= 0x0F; //清空TMOD中定时器1相关
TMOD |= 0X20; //设置定时器1工作模式2 8位自动重载，这里为什么使用|=而不使用=呢，为了避免清除定时器0配置
TH1 = 0xFD; //设定初值
TL1 = 0XFD; //设定装载值
TR1 = 1; //打开计数器
PCON |= 0X00; //设置B7为03.2校验位设置
TB8:校验位，在串口模式2、3作为校验位，模式1是8bit的，无需校验位
3.3发送数据
3.3.1 发送字节函数
csharp
#include <reg52.h>
void UartInit() //9600bps@11.0592MHz
{
SCON = 0x40; //0100 0000 串口工作模式1
TMOD &= 0x0F; //清空TMOD中定时器1相关
TMOD |= 0X20; //设置定时器1工作模式2:8位自动重载
TH1 = 0xFD; //设定定时初值
TL1 = 0XFD;
TR1 = 1; //启动定时器1
}
//主函数
void main()
{
UartInit();//调用串口初始化函数
SBUF=0x30;
while(1)
{
}
}3.3.2 发送字符串函数
这里还需要注意一个点是发送完成最后一位后，会置TI=1，所以我们可以用TI寄存器来判断是否发送完
csharp
#include <reg52.h>
void UartInit() //9600bps@11.0592MHz
{
SCON = 0x40; //0100 0000 串口工作模式1
TMOD &= 0x0F; //清空TMOD中定时器1相关
TMOD |= 0X20; //设置定时器1工作模式2:8位自动重载
TH1 = 0xFD; //设定定时初值
TL1 = 0XFD;
TR1 = 1; //启动定时器1
}
void send_string(unsigned char str[])
{
unsigned char i=0;
while(str[i]!='\0')//判断是否到字符串尾
{
SBUF = str[i];
while(TI==0); //等待发送完成，发送完成TI会置1
TI=0; //下次发送前，要手动将TI置0
i++; //下次发送
}
}
//主函数
void main()
{
UartInit();//调用串口初始化函数
send_string("hello world!!");
while(1)
{
}

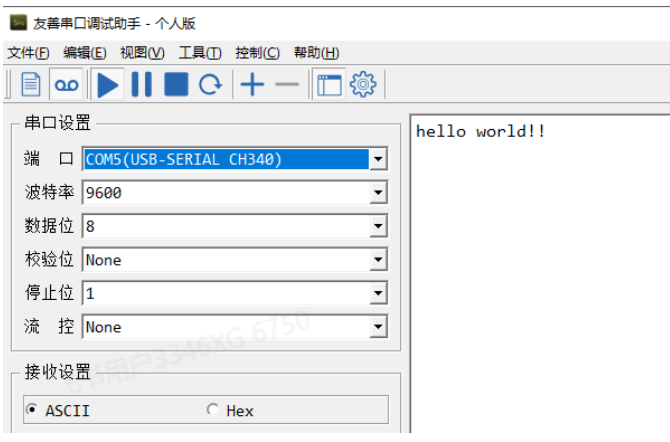

}运行结果：

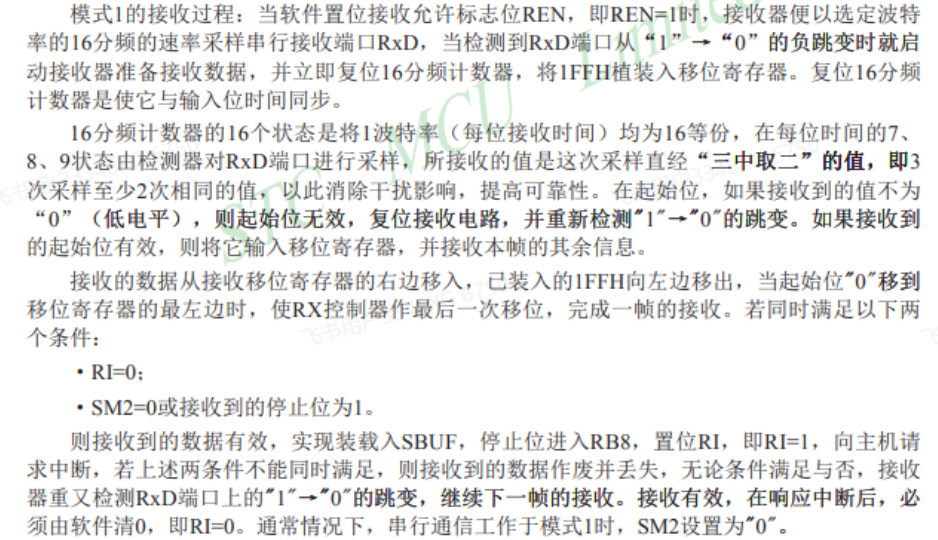

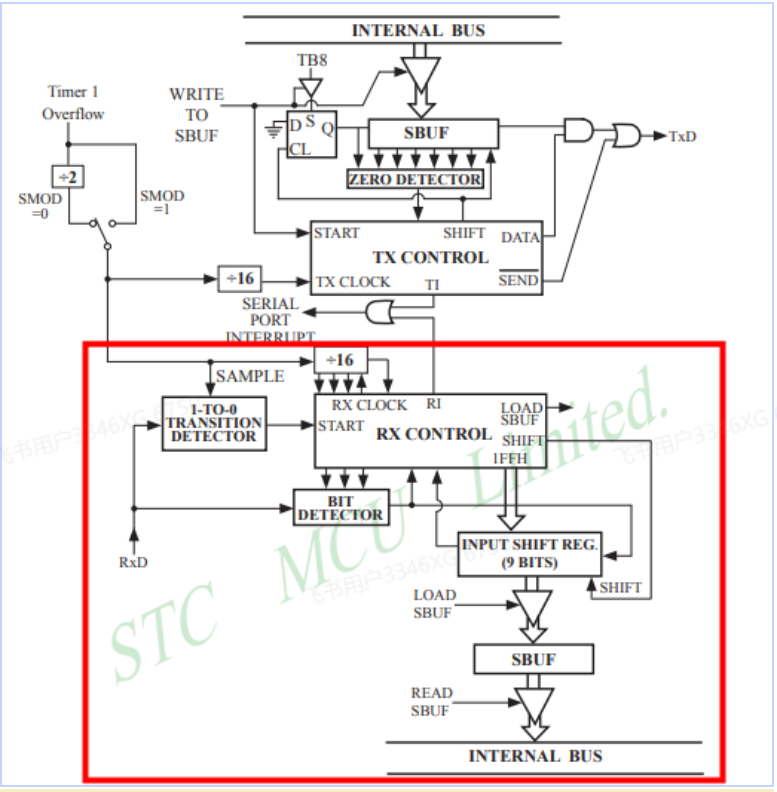

四、串口接收数据相关寄存器配置

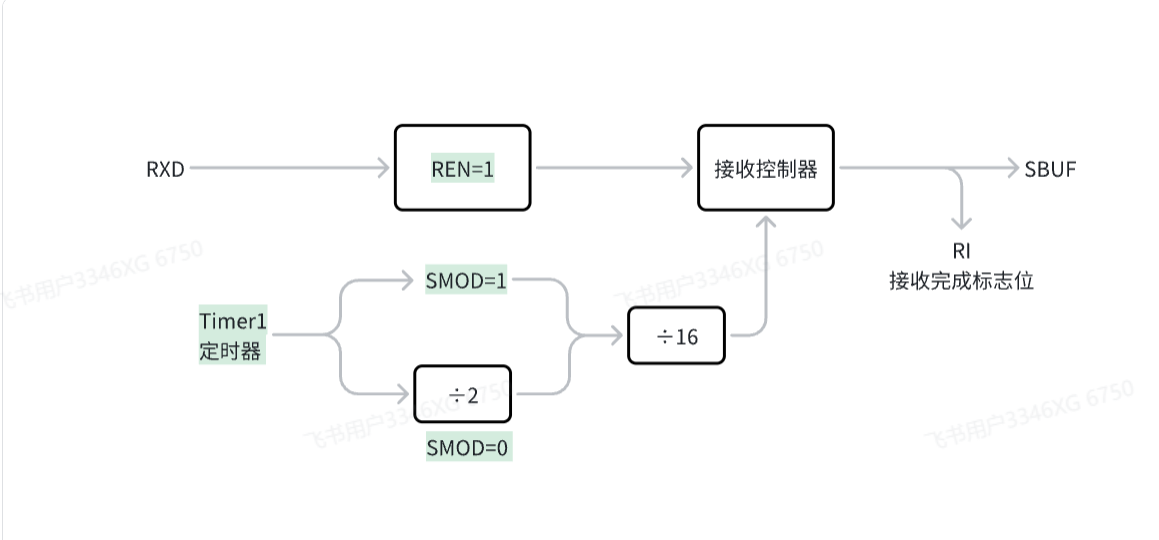

可以简化为：
4.1波特率设置
csharp
void UartInit() //9600bps@11.0592MHz
{
SCON = 0x40; //0101 0000 串口工作模式1
TMOD &= 0x0F; //清空TMOD中定时器1相关
TMOD |= 0X20; //设置定时器1工作模式2:8位自动重载
TH1 = 0xFD; //设定定时初值
TL1 = 0XFD;
TR1 = 1; //启动定时器1

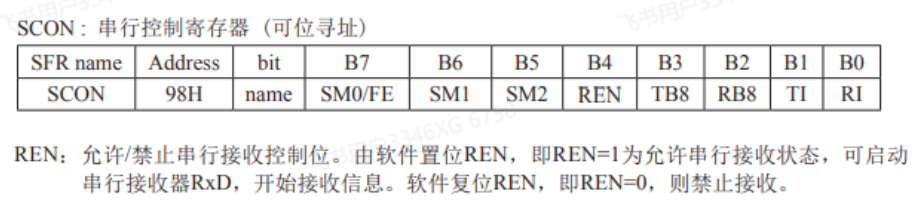

}4.2允许接收寄存器设置
REN 禁止/允许串口接收控制位，为1时，才能接收。
csharp
SM0 = 0;
SM1 = 1;
REN = 1;//允许接收数据
或
SCON = 0x50; //0101 0000 串口工作模式1 允许接收4.3接收有效数据标志位
RI：接收有效数据标志位
csharp
#include <reg52.h>
sbit led=P2^7;
//串口初始化函数
void UartInit() //9600bps@11.0592MHz
{
SCON = 0x50; //0101 0000 串口工作模式1 允许接收
TMOD &= 0x0F; //清空TMOD中定时器1相关
TMOD |= 0X20; //设置定时器1工作模式2:8位自动重载
TH1 = 0xFD; //设定定时初值
TL1 = 0XFD;
TR1 = 1; //启动定时器1
}
void main()
{
char receive;//用于接收串口数据的变量
UartInit();
while(1)
{
if(RI==1) //RI=1说明串口接收到了数据
{
RI=0; //RI置0保证下次接收
receive=SBUF;//将从串口接收到的数据报存到变量中
//判断接收的数据，作出相应的操作
if(receive=='O')
led=0;
else if(receive=='C')
led=1;
}
}
}五、串口中断
接收到有效数据时，会触发串口中断，这时候，我们开启串口中断相关的寄存器，就可以在中断服务函数中处理相关逻辑，不需要在大循环中一直判断啦。
csharp
#include <reg52.h>
sbit led=P2^7;
//串口初始化函数
void UartInit() //9600bps@11.0592MHz
{
SCON = 0x50; //0101 0000 串口工作模式1
TMOD &= 0x0F; //清空TMOD中定时器1相关
TMOD |= 0X20; //设置定时器1工作模式2:8位自动重载
TH1 = 0xFD; //设定定时初值
TL1 = 0XFD;
TR1 = 1; //启动定时器1
ES=1;//打开串行通信中断
EA=1;//打开总中断
}
//串行中断函数
void Uart_receive() interrupt 4
{
if(RI==1)//RI=1说明串口接收到了数据
{
char receive;
RI=0;//RI置0保证下次接收
receive=SBUF;//将从串口接收到的数据报存到变量中
//判断接收的数据，作出相应的操作
if(receive=='O')
led=0;
if(receive=='C')
led=1;
}
}
//主函数
void main()
{
UartInit();
while(1)
{
}
}注： 开启中断（ES=1+EA=1）后，串口硬件一直独立监听 RXD 引脚，当接收到 1 字节数据（比如O），硬件会自动完成 3 件事（纯硬件操作，和中断函数无关）
六、Printf发送数据
csharp
#include <reg52.h>
#include <stdio.h>
void UartInit(void) //9600bps@11.0592MHz
{
PCON &= 0x7F; //波特率不倍速
SCON = 0x50; //8位数据,可变波特率
TMOD &= 0x0F; //清除定时器1模式位
TMOD |= 0x20; //设定定时器1为8位自动重装方式
TL1 = 0xFD; //设定定时初值
TH1 = 0xFD; //设定定时器重装值
ET1 = 0; //禁止定时器1中断
TR1 = 1; //启动定时器1
}
/*
**重写printf调用的putchar函数，重定向到串口输出
**需要引入头文件<stdio.h>
*****/
char putchar(char dat){
//输出重定向到串口
SBUF = dat; //写入发送缓冲寄存器
while(!TI); //等待发送完成，TI发送溢出标志位 置1
TI = 0; //对溢出标志位清零
return dat; //返回给函数的调用者printf
}
//主函数
void main()
{
UartInit();//调用串口初始化函数
printf("hello\r\n");
while(1)
{
}
}注： 为什么要写一个putchar函数？
C 语言标准库的printf本身不认识单片机的串口，它默认把内容输出到 "电脑控制台 / 显示屏"，而putchar是printf的 "底层输出接口"------ 重写它，就是给printf指定新的输出路径：从单片机串口发出去，这就是串口重定向
总结与每日励志
✨ 串口通信是 51 单片机嵌入式开发的必备技能，本文从硬件到软件、从基础到实战，完整讲解了串口通信的核心知识点。从硬件接线、寄存器配置到模式 1 的核心应用，再到发送 / 接收的查询与中断实现，最后结合 printf 重定向完成高级输出，层层递进拆解实操要点。掌握串口通信，不仅能实现单片机与电脑的数据交互，更为后续传感器数据采集、多设备通信打下坚实基础。
嵌入式学习本就是一个循序渐进、积少成多的过程，每一个寄存器的理解、每一次代码的调试，都是在为技术之路添砖加瓦。不必畏惧初期的晦涩，坚持敲代码、做实操，那些看似复杂的知识点终会迎刃而解。✨保持热爱，脚踏实地，你的嵌入式之路，终将繁花似锦！
