前言
串口作为嵌入式开发中核心的通讯接口，凭借低成本、简线路、广适配的优势，成为设备间数据交互的关键载体。本文从串口本质与串并行通讯差异切入，系统拆解单/半/全双工模式、电平标准、数据帧结构等核心参数，详解波特率、校验位、停止位的配置逻辑，为51单片机串口编程、设备间远距离通信打下坚实基础，助力快速掌握串口通讯核心原理与应用要点。
一、什么是串口？它的作用？
串行口，简称为串口，什么是串口？它的作用是什么？
两个人交流，一般通过在说话在空气中产生的声波传输，两台机器交流，我们可以模拟摩斯密码一样，其中一台机器通过IO发送对应频率高低电平的脉冲，另一台机器接收进行解析，但这种操作IO的方式需要我们考虑的问题很多，多快的频率，谁发谁收，丢失了一个脉冲怎么办等等，于是后面就有了规范这些交流的协议，简称为通讯协议，基于通讯方式的不同，也有了串行通讯和并行通讯两种通讯方式。
串口是一种应用十分广泛的通讯接口，串口成本低、容易使用、通信线路简单，可实现两个设备的互相通信。
1.1 串行通讯

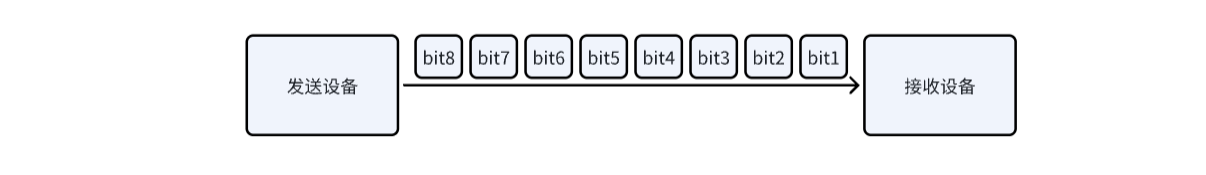

串行通信是指使用一条数据线，将数据一位一位地依次传输，每一位数据占据一个固定的时间长度。其只需要少数几条线就可以在系统间交换信息，特别适用于计算机与计算机，计算机与外设之间的远距离通信，先传输低位再传输高位。如下图所示：
1.2 并行通讯
并行通信通常是将数据字节的各位用多条数据线同时进行传送，通常是8位，16位，32位等数据一起传输
1.3 串并行通讯的特点与对比
串行通信的特点 ：
优点 ：传输线少，长距离传送时成本低，且可以利用电话网等现成的设备，
缺点 ：但数据的传送控制比并行通信复杂。
并行通信的特点 ：
优点 ：控制简单，传输速度快；
缺点: 由于传输线较多，长距离传送时成本高且接收方的各位同时接受存在困难，抗干扰能力差。
总结：
各有特点，现阶段绝大部分的通讯口都使用串口。
二、串口的参数
2.1 串行通信的基本方式

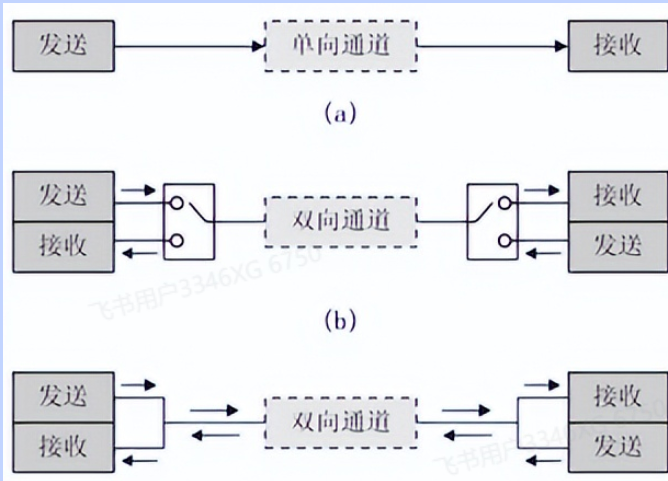

(a.) 单工通信 ：数据只能单方向传输。
(b.) 半双工通信 ：通信双方交替进行双向数据传输，但两个方向的传输不能同时进行。
(c.) 全双工通信 ：通信双方可同时进行数据收发的工作方式。51单片机的串行口是全双工传输方式。
2.2 串口电平标准
传输线缆中人为规定的电压与数据的对应关系，串口常用的电平标准有如下三种：
• TTL电平（transistor transistor logic ） ： +3V~+5V 表示 1 ， 0V 表示 0
• RS232 电平 ： -3~-15V 表示 1 ， +3~+15V 表示 0
• RS485 电平 ：两线压差 +2~+6V 表示 1 ， -2~-6V 表示 0 （差分信号）
2.3 串口数据结构

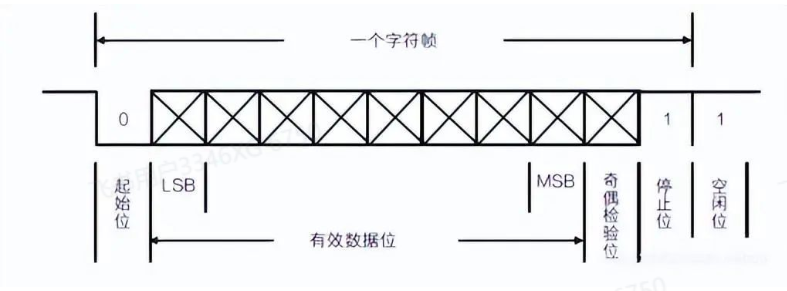

一个完整的串行数据，也就是一个数据帧（Data frame），包括起始位、数据位、停止位、奇偶校验位 。数据位前后即帧头和帧尾，包含一些必要的控制信息。其中，MSB（Most Significant Bit）是指低地址存放最高有效字节，LSB（Least Significant Bit）则是低地址存放最低有效字节（一般使用这个）。
MSB与LSB：以20存储为例子
20 - > 0x14 -> 0b0001 0100
MSB: 0010 1000
LSB: 0001 0100
2.4 串口波特率
通俗解析就是，波特率越高，传输速度越快。
常见的串口典型的"波特率"值是300/1200/2400/9600/19200/38400/115200 /230400等。
串口通信速率，单位时间内传输二进制的位数（例波特率为9600，指1s内传输9600位，则传输一位需要1/9600=104.17us）
2.5 串口校验位
2.5.1 N 无校验
不加校验位，可以少传输一位数据
2.5.2 O 奇校验
要传输的数据中（不包含校验位）有奇数个'1' 则校验位为'0'， 反之为'1'
例：数据'1111 000' 偶数个'1' 所以添加校验位为'1' 整体为'1111 0000 1'
2.5.3 E 偶校验
要传输的数据中（不包含校验位）有偶数个'1' 则校验位为'0'， 反之为'1'
2.5.4 固定校验
M（Mark 标记、符合）检验位固定为1
S（Space 空间、空地）校验位固定为0
2.6 串口停止位
停止位，停止位是一帧数据结束的标志，可以是1bit、1.5bit或者2bit逻辑"1" 高电平
如果没有停止位，接收设备就无法知道何时一个数据包结束，从而无法正确地处理接收到的数据。
2.7 空闲位
空闲位不算是串口报文内的数据, 它是发送完一组报文后，总线会自动将电平拉高，产生1bit 逻辑"1"的空闲位。
