【Linux系统编程】（二十二）从磁盘物理结构到地址映射：Ext 系列文件系统硬件底层原理深度剖析

前言

在 Linux 系统中，Ext 系列文件系统（Ext2/Ext3/Ext4）无疑是最核心的存储基石。我们每天用touch创建文件、用cp复制数据、用rm删除内容，却很少思考这些操作背后的硬件底层是如何工作的。文件数据是如何在机械磁盘中存储的？磁头、磁道、柱面这些硬件概念和文件系统有什么关联？CHS 和 LBA 地址又是如何实现数据精准定位的？今天这篇文章，我们就从硬件底层出发，一步步揭开 Ext 系列文件系统的硬件工作原理，带大家走进磁盘存储的微观世界。下面就让我们正式开始吧！

一、认识文件系统的硬件基础：从机房到磁盘

要理解 Ext 系列文件系统，首先得搞清楚它赖以生存的硬件环境。从宏观的机房到微观的磁盘扇区，每一层硬件都在为文件存储提供支撑。

1.1 机房、机柜、服务器与磁盘的层级关系

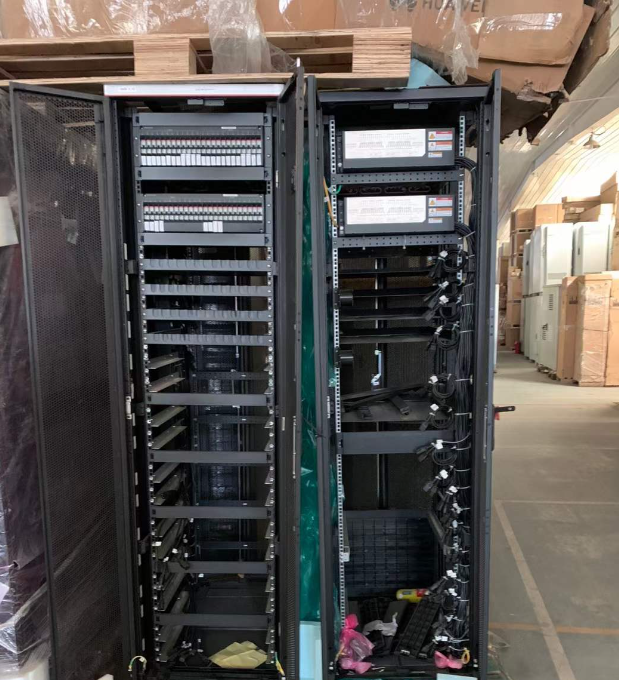

在互联网架构中，存储数据的硬件设备有着清晰的层级结构。最顶层是机房，这里是所有硬件设备的 "家"，配备了恒温、恒湿、防静电、防雷击等专业设施，确保设备稳定运行。机房里整齐排列着一个个机柜，机柜就像 "货架"，承载着服务器、交换机、存储阵列等核心设备。

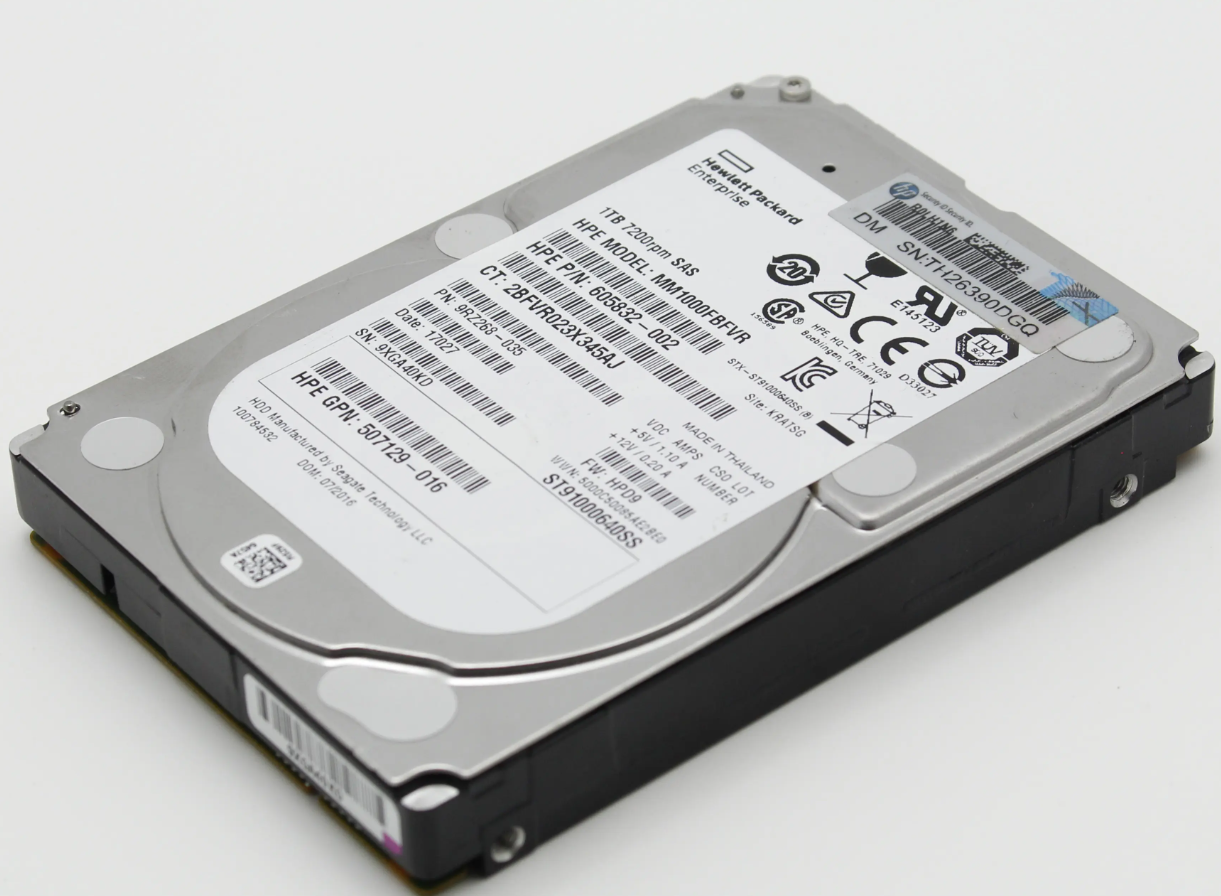

服务器是数据处理和存储的核心单元，而我们今天的主角 ------磁盘，就是服务器的重要外设。与 CPU、内存等高速电子设备不同，机械磁盘是计算机中唯一的机械设备，这也决定了它 "容量大、价格便宜但速度慢" 的特性。我们平时存储的文件、数据库数据、日志等，最终都会落脚到磁盘这个物理载体上。

1.2 磁盘物理结构：机械硬盘的 "五脏六腑"

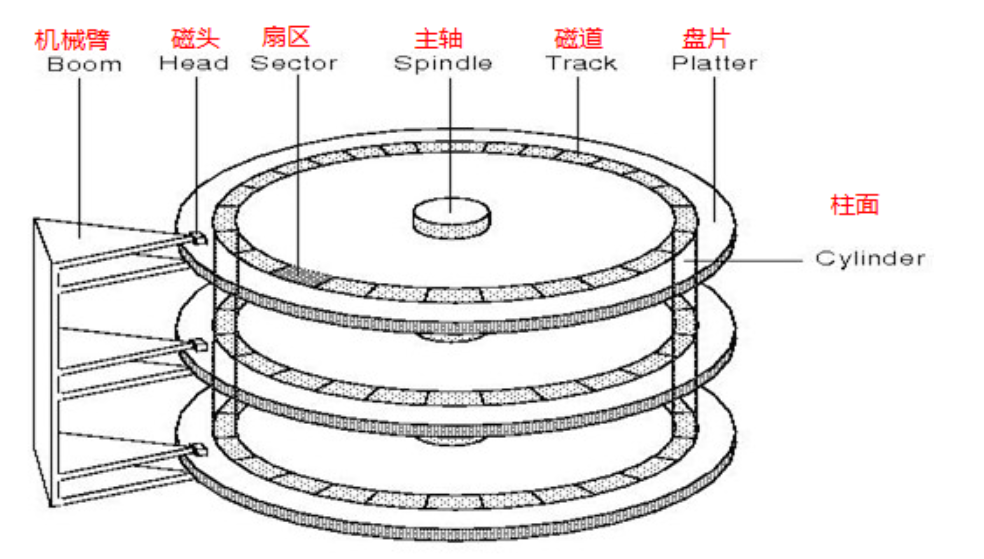

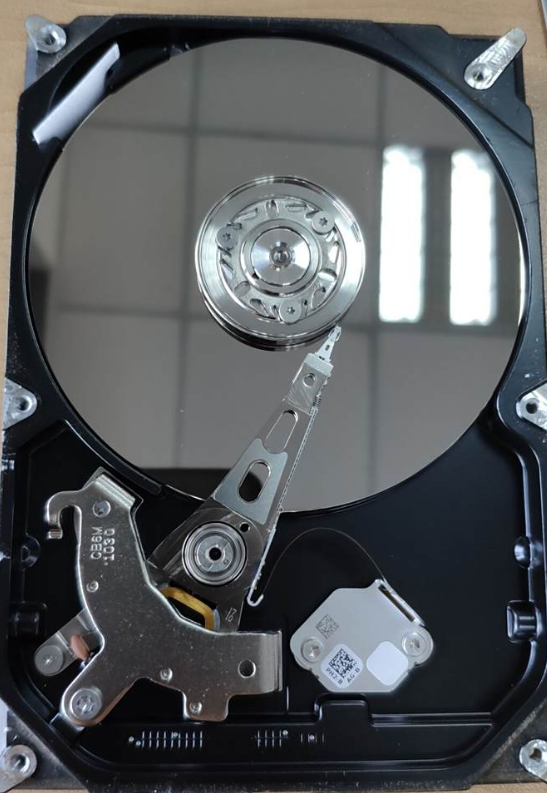

如果把磁盘拆开，我们会发现它的内部结构并不复杂，主要由盘片、磁头、磁头臂、主轴、永磁铁等部件组成，就像一个精密的 "机械玩具"。

盘片（Platter）：这是磁盘存储数据的核心载体，类似我们日常用的光盘，表面涂有一层磁性材料，数据就是通过改变磁性材料的极性来存储的。一个磁盘通常会有多个盘片，叠放在一起，就像一叠 CD 光盘。

磁头（Head）：负责读取和写入盘片上的数据，相当于我们写字的 "笔"。每个盘片的上下两面都对应一个磁头，也就是说，一个有 3 个盘片的磁盘会有 6 个磁头。磁头非常精密，工作时会悬浮在盘片表面的气垫上，距离盘片仅有几纳米，几乎快要接触到盘片但又不会碰到，这也是为什么磁盘工作时不能剧烈晃动的原因。

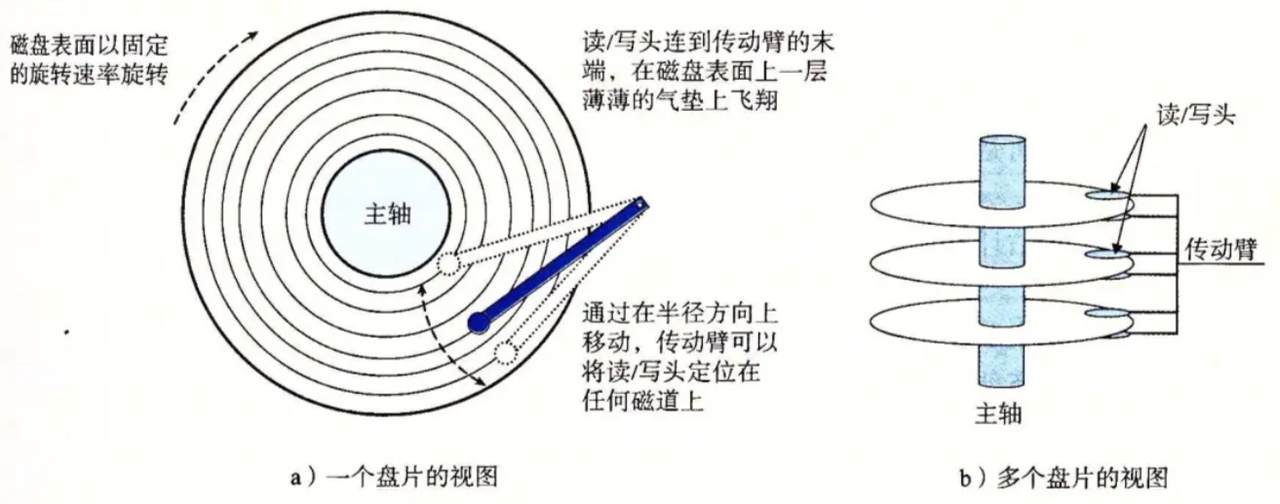

磁头臂（Actuator Arm）：磁头被固定在磁头臂的末端，磁头臂可以带动磁头在盘片的半径方向上移动，从而让磁头能够访问盘片上不同位置的数据。

主轴（Spindle）：所有盘片都固定在主轴上，主轴会以恒定的转速旋转（常见转速有 7200 转 / 分、15000 转 / 分），带动盘片一起转动，让磁头能够连续访问盘片上的不同扇区。

这些部件协同工作，就构成了机械磁盘的物理基础。数据的读写过程，本质上就是磁头在旋转的盘片上移动、定位并进行磁性操作的过程。

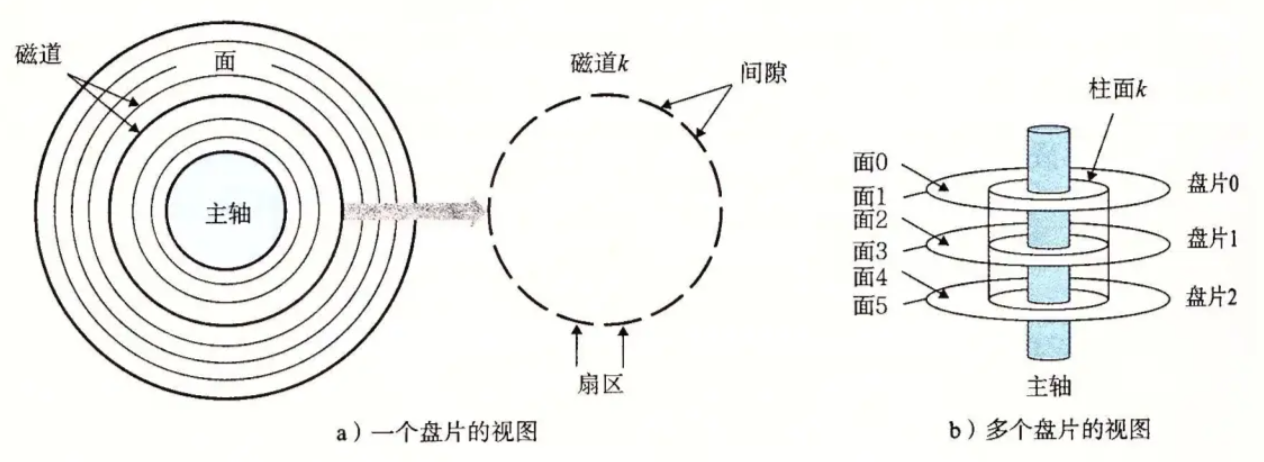

1.3 磁盘存储结构：磁道、柱面与扇区的三维布局

了解了磁盘的物理部件后，我们再来看数据在磁盘上的存储布局。从物理层面看，数据被存储在盘片的磁性涂层上，其存储结构可以分为磁道、柱面和扇区三个关键概念，三者构成了一个三维的存储地址空间。

1.3.1 磁道（Track）

当盘片高速旋转时，磁头在盘片表面划出的圆形轨迹就是磁道。我们可以把磁道想象成盘片上的一个个同心圆，从盘片的外圈到内圈，磁道被依次编号为 0 磁道、1 磁道、2 磁道...... 需要注意的是，靠近主轴的最内圈磁道通常不存储数据，而是用于磁头的停靠和校准。

每个磁道的宽度非常窄，一盘磁盘的盘片上通常会有数千个磁道。由于磁道是圆形的，外圈磁道的周长比内圈磁道长，但它们存储的数据量却是相同的，这就导致外圈磁道的存储密度比内圈磁道低，这也是机械磁盘存储效率的一个小遗憾。

1.3.2 扇区（Sector）

为了方便数据的读写和管理，每个磁道又被划分成了多个相等的扇形区域，这就是扇区。扇区是磁盘存储数据的最小物理单位，每个扇区的大小固定为 512 字节（这是行业标准，后续虽然出现了 4KB 扇区的磁盘，但 512 字节扇区的兼容性仍被广泛支持）。

扇区的编号从 1 开始（注意不是从 0 开始），每个磁道上的扇区数量通常是相同的，比如 63 个。这样一来，每个扇区就可以通过 "磁头 + 磁道 + 扇区" 的组合来唯一标识，这也是后续 CHS 寻址方式的基础。

1.3.3 柱面（Cylinder）

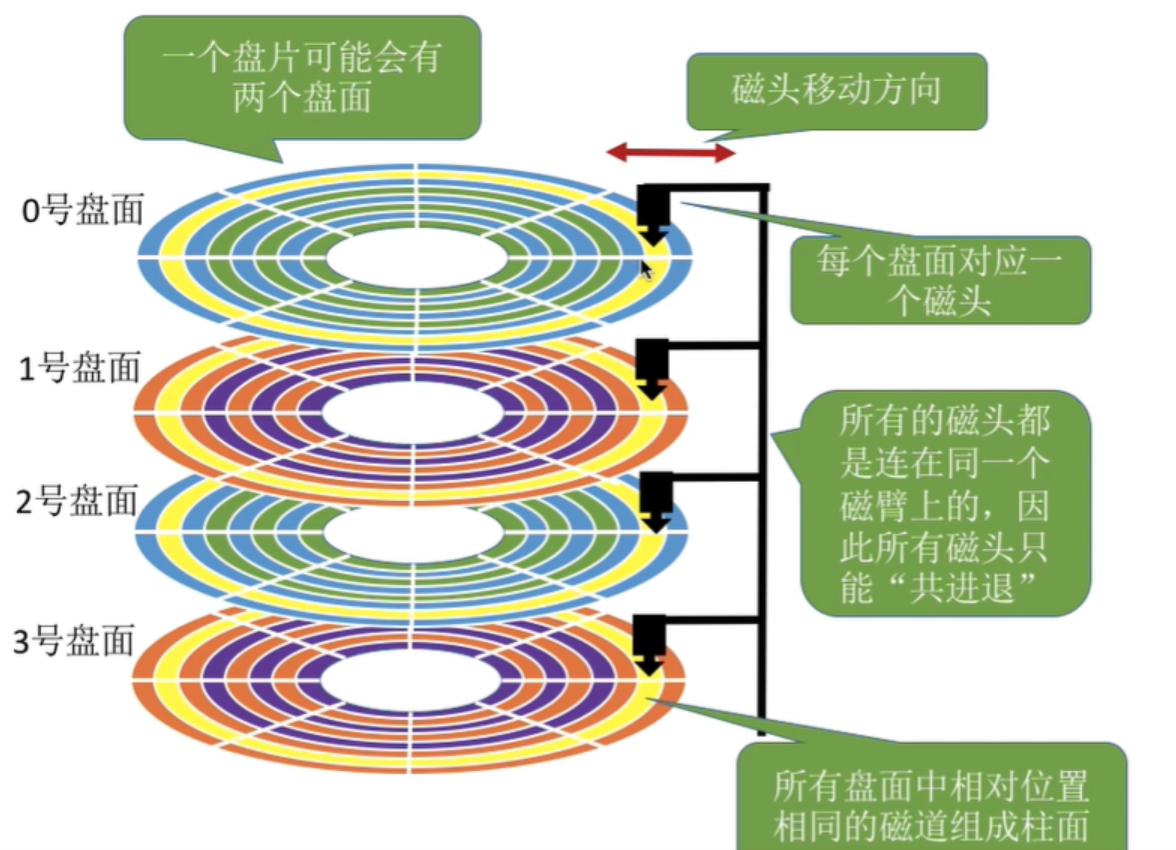

前面提到，一个磁盘有多个盘片，每个盘片有上下两个盘面，每个盘面都有自己的磁头和磁道。那么，所有盘面上半径相同的磁道就会构成一个圆柱形的空间，这个空间就是柱面。

柱面是一个非常重要的逻辑概念，它的数量等同于单个盘面上的磁道数量。为什么柱面如此重要？因为所有磁头都由同一个磁头臂带动，能够 "共进退"------ 当磁头臂移动时，所有磁头会同时移动到各个盘面的同一半径位置，也就是同一个柱面上。这意味着，访问同一个柱面上的数据时，不需要移动磁头臂，只需要切换不同的磁头即可，这能极大地提高数据读写效率。

1.3.4 磁盘容量的计算方式

了解了磁头、磁道（柱面）、扇区的概念后，我们就可以计算磁盘的总容量了。磁盘的容量计算公式如下：

磁盘容量 = 磁头数 × 柱面数（磁道数）× 每道扇区数 × 每扇区字节数

举个例子：假设一个磁盘有 2 个磁头（1 个盘片，上下两面），1024 个柱面，每个磁道有 63 个扇区，每个扇区 512 字节，那么这个磁盘的容量就是：

2 × 1024 × 63 × 512 = 65536 × 63 = 4128768字节 = 4032KB = 3.9375MB

虽然这个例子中的磁盘容量很小，但它清晰地展示了磁盘容量的计算逻辑。实际应用中的磁盘，磁头数、柱面数和每道扇区数都会大得多，从而实现更大的存储容量。

二、磁盘的逻辑结构：从三维物理空间到一维线性地址

磁盘的物理结构是三维的（磁头、柱面、扇区），但这种三维结构对操作系统来说并不友好 ------ 操作系统更习惯用线性的地址来管理存储资源。为了解决这个问题，我们需要将磁盘的三维物理结构映射为一维的逻辑结构，这就引出了**LBA（Logical Block Address，逻辑块地址）**的概念。

2.1 逻辑结构的核心思想：把磁盘 "拉直" 成磁带

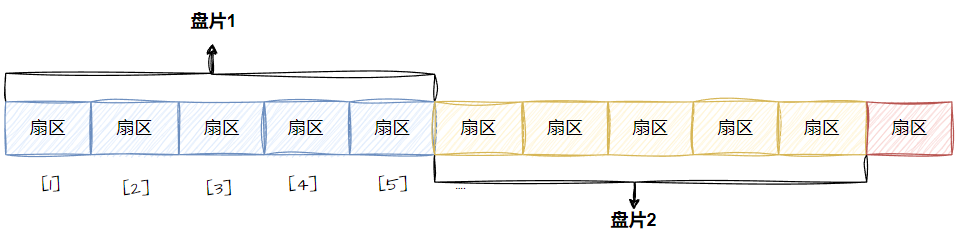

我们可以做一个形象的比喻：磁带是一种线性存储设备，数据被顺序存储在磁带上，访问数据时需要从磁带的一端依次查找。而磁盘虽然是三维物理结构，但从逻辑上看，我们可以把它想象成一卷卷起来的磁带 ------ 当我们把这些 "磁带"（磁道）拉直后，磁盘上的所有扇区就会形成一个连续的线性序列，每个扇区都对应一个唯一的线性地址，这个地址就是 LBA 地址。

这种逻辑结构的转换，让操作系统不再需要关心磁盘的物理结构（磁头、柱面、扇区），只需要通过 LBA 地址就可以访问任意扇区的数据，极大地简化了操作系统对磁盘的管理。

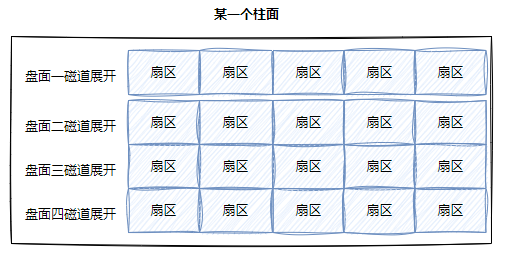

2.2 磁盘逻辑结构的真实映射

前面我们提到，所有磁头是 "共进退" 的，这意味着磁盘的物理访问顺序是按柱面优先的 ------ 先访问完一个柱面上的所有扇区，再移动磁头臂访问下一个柱面。这种物理访问特性，也决定了逻辑 LBA 地址与物理 CHS 地址的映射关系。

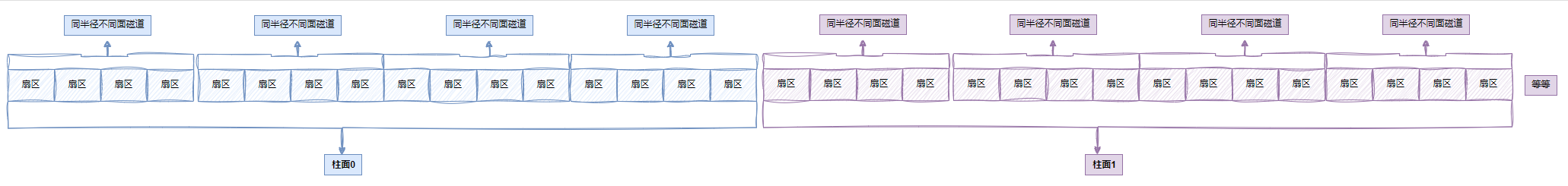

从逻辑上看，磁盘的扇区排列顺序是这样的：

先访问柱面 0 上的所有扇区 ：依次访问每个磁头（盘面）对应的磁道，每个磁道上的扇区按编号从 1 到 n 依次排列；

柱面 0 的所有扇区访问完毕后，磁头臂移动到柱面 1 ，重复步骤 1 的过程；

依次类推，直到所有柱面的扇区都被排列完毕。

这种排列方式，就像把磁盘的三维物理空间（柱面 C、磁头 H、扇区 S）"扁平化" 成了一维的 LBA 地址序列。每个 LBA 地址都对应着唯一的一个物理扇区，而 LBA 地址与物理 CHS 地址之间的转换，则由磁盘的固件（硬件电路和伺服系统）自动完成，不需要操作系统干预。

2.3 逻辑结构的优势

磁盘逻辑结构的核心价值在于 "屏蔽物理细节，简化管理"。具体来说，它有以下几个优势：

简化地址管理：操作系统只需要维护一个线性的 LBA 地址空间，不需要关心磁头、柱面、扇区的物理分布；

提高访问效率：由于 LBA 地址是连续的，操作系统可以很容易地实现连续存储和顺序读写，而磁盘固件会根据物理结构优化访问路径；

兼容不同硬件：不同厂商、不同规格的磁盘，其物理结构（磁头数、柱面数、扇区数）可能不同，但通过 LBA 地址的统一抽象，操作系统可以无缝兼容这些不同的硬件设备。

三、CHS 与 LBA 地址：磁盘寻址的两种方式

磁盘的寻址方式有两种：CHS（Cylinder-Head-Sector）寻址和LBA（Logical Block Address）寻址。CHS 是基于磁盘物理结构 的寻址方式，而 LBA 是基于逻辑结构的寻址方式。两者之间可以相互转换，共同支撑起磁盘的数据访问功能。

3.1 CHS 寻址：基于物理结构的传统寻址方式

CHS 寻址是最早的磁盘寻址方式，它直接使用磁盘的物理结构参数（柱面号 C、磁头号 H、扇区号 S）来定位扇区。

3.1.1 CHS 寻址的工作原理

CHS 寻址的过程非常直观，就像我们在图书馆找书一样：

确定柱面号 C：相当于找到书架所在的区域；

确定磁头号 H：相当于找到书架的某一层；

确定扇区号 S：相当于找到该层书架上的某一本书。

通过这三个参数的组合，就可以唯一确定一个物理扇区。例如，CHS 地址（C=0，H=1，S=5）表示的是第 0 个柱面、第 1 个磁头（盘面）、第 5 个扇区。

3.1.2 CHS 寻址的局限性

CHS 寻址虽然直观，但存在一个致命的缺陷 ------支持的磁盘容量有限。这是因为早期的 BIOS 和操作系统对 CHS 地址的存储位数做了限制：

磁头号 H：用 8 位存储，最多支持 2^8=256 个磁头；

柱面号 C：用 10 位存储，最多支持 2^10=1024 个柱面；

扇区号 S：用 6 位存储，最多支持 2^6=63 个扇区（扇区号从 1 开始，所以实际支持 63 个）。

结合每个扇区 512 字节的标准，CHS 寻址支持的最大磁盘容量为：

（注：这里的 1MB=1048576 字节，如果按 1MB=1000000 字节计算，大约是 8.4GB）

这个容量限制在早期的小容量磁盘时代不成问题，但随着磁盘技术的发展，当磁盘容量超过 8GB 后，CHS 寻址就无法支持了。这也促使了 LBA 寻址方式的诞生。

3.2 LBA 寻址：基于逻辑结构的现代寻址方式

LBA 寻址是为了解决 CHS 寻址的容量限制而设计的，它将磁盘上的所有扇区按逻辑顺序编号，形成一个线性的地址空间，地址从 0 开始递增。

3.2.1 LBA 寻址的工作原理

LBA 寻址完全忽略磁盘的物理结构，将磁盘视为一个由扇区组成的一维数组 ，每个扇区对应一个数组下标（即 LBA 地址）。操作系统访问磁盘时，只需要给出目标扇区的 LBA 地址，磁盘固件会自动将 LBA 地址转换为 CHS 地址，然后定位到对应的物理扇区。

例如，LBA 地址 0 对应磁盘的第一个扇区（CHS 地址通常为 C=0，H=0，S=1），LBA 地址 1 对应下一个扇区，以此类推。

3.2.2 LBA 寻址的优势

相比 CHS 寻址，LBA 寻址有以下几个显著优势：

（1）支持大容量磁盘：LBA 地址的位数不受限制（现代系统通常用 32 位或 64 位存储 LBA 地址），32 位 LBA 地址支持的最大磁盘容量为：

而 64 位 LBA 地址支持的最大容量更是达到了惊人的 18EB（1EB=1024PB，1PB=1024TB），完全满足现代大容量磁盘的需求。

（2）简化操作系统实现：操作系统不需要关心磁盘的物理参数（磁头数、柱面数、扇区数），只需要管理线性的 LBA 地址空间，极大地简化了文件系统和磁盘驱动的实现。

（3）兼容性更好：LBA 寻址是行业标准，所有现代磁盘和操作系统都支持，能够无缝兼容不同规格的存储设备。

3.3 CHS 与 LBA 地址的相互转换

虽然现代操作系统都使用 LBA 寻址，但磁盘固件仍需要将 LBA 地址转换为 CHS 地址才能访问物理扇区。同时，在某些特殊场景下（如磁盘分区、系统启动），也可能需要进行 CHS 与 LBA 地址的转换。下面我们就来详细介绍两者的转换公式。

3.3.1 转换前的准备参数

在进行地址转换前，我们需要知道磁盘的三个关键参数：

磁头数（H_total）：磁盘的总磁头数量；

每磁道扇区数（S_per_track）：每个磁道的扇区数量；

单个柱面的扇区总数（S_per_cylinder） ：

这三个参数会存储在磁盘的固件中，操作系统可以通过磁盘驱动获取。

3.3.2 CHS 转换为 LBA

已知一个扇区的 CHS 地址（C，H，S），将其转换为 LBA 地址的公式如下：

公式说明：

首先计算该扇区所在柱面之前的所有柱面占用的扇区总数（C×Sper_cylinder）；

然后计算该扇区所在磁头之前的所有磁头占用的扇区总数（H×Sper_track）；

最后计算该扇区在当前磁道中的偏移量（S−1，因为扇区号从 1 开始，而 LBA 地址从 0 开始）；

三者相加即为该扇区的 LBA 地址。

举个例子：假设磁盘参数为 H_total=2，S_per_track=63，那么 S_per_cylinder=2×63=126。如果 CHS 地址为（C=1，H=1，S=5），则对应的 LBA 地址为：

3.3.3 LBA 转换为 CHS

已知一个扇区的 LBA 地址，将其转换为 CHS 地址（C，H，S）的公式如下：

公式说明：

柱面号 C：LBA 地址除以单个柱面的扇区总数，取整数部分；

磁头号 H：LBA 地址对单个柱面的扇区总数取余，结果再除以每磁道扇区数，取整数部分；

扇区号 S：LBA 地址对每磁道扇区数取余，结果加 1（因为扇区号从 1 开始）。

继续用上面的例子：LBA 地址 = 193，磁盘参数 H_total=2，S_per_track=63，S_per_cylinder=126。则对应的 CHS 地址为：

与之前的 CHS 地址一致，验证了转换公式的正确性。

3.3.4 转换的实际应用场景

CHS 与 LBA 地址的转换主要由磁盘固件自动完成，但在以下场景中，我们也可能会手动涉及：

磁盘分区 ：在 MBR（Master Boot Record）分区表中，分区的起始和结束地址会同时存储 CHS 地址和 LBA 地址，用于兼容不同的寻址方式；

系统启动：早期的 BIOS 启动程序使用 CHS 地址访问磁盘的引导扇区，而现代 UEFI 启动程序则使用 LBA 地址；

磁盘故障排查：当磁盘出现坏道时，我们可以通过 LBA 地址定位到对应的物理扇区，进行修复或屏蔽。

3.4 实战：用 bash 命令查看磁盘的 CHS 和 LBA 信息

在 Linux 系统中，我们可以通过fdisk命令查看磁盘的 CHS 和 LBA 相关信息。下面我们就来实战操作一下。

3.4.1 查看磁盘的基本信息

执行以下命令查看系统中的磁盘设备：

bash 复制代码

fdisk -l

命令输出示例：

复制代码

Disk /dev/vda: 42.9 GB, 42949672960 bytes, 83886080 sectors
Units = sectors of 1 * 512 = 512 bytes
Sector size (logical/physical): 512 bytes / 512 bytes
I/O size (minimum/optimal): 512 bytes / 512 bytes
Disk label type: dos
Disk identifier: 0x000b2d99

Device Boot      Start         End      Blocks   Id  System
/dev/vda1   *        2048    83875364    41936658+  83  Linux

从输出中我们可以获取以下关键信息：

磁盘总容量：42.9 GB；

总扇区数：83886080（LBA 地址范围从 0 到 83886079）；

扇区大小：512 字节；

分区 /dev/vda1 的起始扇区（LBA）：2048，结束扇区（LBA）：83875364。

3.4.2 计算磁盘的 CHS 参数

由于现代磁盘容量较大，fdisk命令默认不会显示 CHS 参数，但我们可以通过总扇区数和磁盘的默认参数（通常 H_total=255，S_per_track=63）来估算 CHS 参数。

根据磁盘容量公式：

我们可以推导出柱面数：

代入示例中的总扇区数 83886080，假设 H_total=255，S_per_track=63，则：

这就是该磁盘的柱面数估算值。

3.4.3 验证分区的 LBA 地址

我们可以通过lsblk命令查看分区的详细信息，验证 LBA 地址：

bash 复制代码

lsblk -o NAME,SIZE,START,END,TYPE

命令输出示例：

复制代码

NAME   SIZE START      END TYPE
vda    40G     0 83886079 disk
vda1   40G  2048 83875364 part

输出中的**START和END字段就是分区的起始和结束 LBA 地址** ，与fdisk命令的输出一致。

四、硬件底层与 Ext 文件系统的关联

看到这里，可能有同学会问：我们讲了这么多磁盘硬件和寻址方式，这些和 Ext 系列文件系统有什么关系呢？

其实，Ext 系列文件系统的核心功能就是在磁盘硬件的基础上，实现文件的组织、管理和访问。磁盘硬件提供了最底层的存储能力（扇区存储），而 Ext 文件系统则在这个基础上构建了一套逻辑结构（块、inode、目录、分区等），让用户能够通过文件名而非 LBA 地址来访问文件。

两者的关联可以总结为以下几点：

扇区是文件系统的物理基础 ：Ext 文件系统的最小存储单位是**"块"（Block）** ，而一个块由多个连续的扇区组成（常见的块大小为 4KB，即 8 个扇区）。文件系统的块分配、数据读写，最终都会映射到磁盘扇区的读写。
LBA 地址是文件系统的寻址桥梁：Ext 文件系统在管理块时，会将块映射到对应的 LBA 地址范围。当文件系统需要读写某个块时，会通过 LBA 地址访问磁盘，而磁盘固件会自动完成 LBA 到 CHS 的转换。
磁盘分区是文件系统的独立空间：Ext 文件系统通常会安装在磁盘的一个分区上，分区本质上是磁盘上的一个连续 LBA 地址范围。文件系统只需要管理该分区内的 LBA 地址，不需要关心其他分区的情况。
硬件特性决定文件系统的优化方向：由于磁盘的磁头移动和盘片旋转需要时间，Ext 文件系统会通过预分配块、优化 inode 布局、目录缓存等方式，减少磁头移动次数，提高数据访问效率，这都是基于磁盘硬件特性的优化。

总结

通过这些内容，我们可以得出一个核心结论：Ext 系列文件系统的底层依赖于磁盘硬件的存储能力和寻址方式。磁盘硬件提供了扇区级别的存储，而 LBA 寻址方式则为文件系统提供了统一、高效的寻址接口。理解这些硬件底层原理，不仅能帮助我们更好地理解 Ext 文件系统的工作机制，还能在实际应用中（如磁盘分区、性能优化、故障排查）提供理论支持。

在后续的文章中，我们将在此基础上，进一步讲解 Ext 系列文件系统的逻辑结构（块、inode、目录、超级块等），以及文件的创建、读取、修改、删除等操作的底层实现。如果大家有任何疑问或想了解的内容，欢迎在评论区留言讨论！
