快速了解PyQtGraph中的重要概念及核心类

快速了解PyQtGraph中的重要概念及核心类

前言

PyQtGraph 是一个功能强大且高效的数据可视化库,它构建在 Qt 的 Graphics View Framework 之上,特别适合需要处理大量数据或进行实时数据可视化的科学计算和工程应用,为了系统地掌握它,理解其核心概念和关键类是至关重要的。

下面这个表格汇总了 PyQtGraph 中一些最核心的类及其职责,可以帮助你快速建立整体印象。

类别 核心类 主要职责
容器与窗口​ GraphicsLayoutWidget 顶级窗口,用于容纳和布局多个图表或图形组件。
PlotWidget 最常用的绘图部件,内嵌了完整的坐标轴、标题和图例,用于绘制曲线图等。
核心绘图项​ PlotDataItem 用于绘制曲线和散点图,是plot()函数返回的对象,统一管理线条和数据点。
ImageItem 专用于高效显示和处理二维图像数据。
BarGraphItem 用于绘制柱状图。
场景与视图​ ViewBox 图表的"视口",负责处理缩放、平移等鼠标交互,并管理其内部图形项的坐标变换。
PlotItem PlotWidget的内部核心,管理ViewBox、坐标轴(AxisItem)和标签,是图表的"大脑"。
GraphicsLayout 强大的布局管理器,用于在GraphicsLayoutWidget中创建复杂的多图布局。
实用工具​ mkPen, mkBrush, mkColor 辅助函数,用于快速创建和配置线条(笔)、填充(画刷)和颜色。

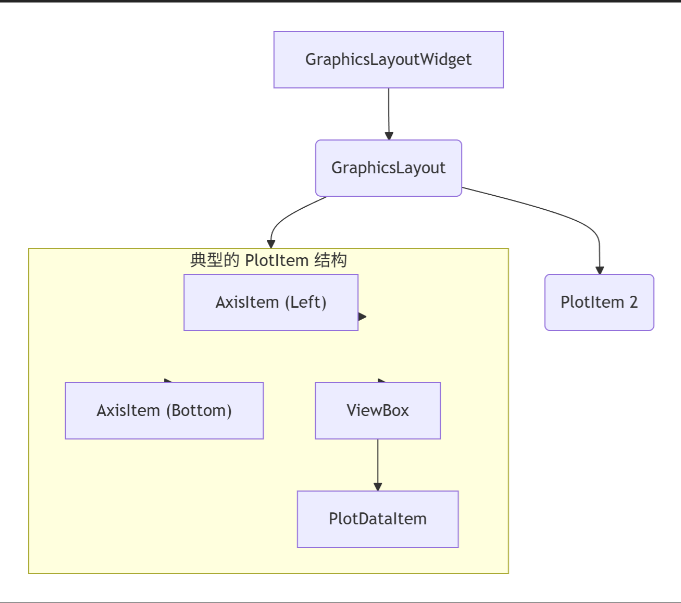

为了更直观地理解这些类是如何协同工作的,特别是在一个典型的绘图部件中,可以参考下面的关系图:

核心概念解读

理解了关键类之后,掌握PyQtGraph背后的一些设计理念和概念,能让你用起来更得心应手。

  1. 基于Qt Graphics View Framework :这是PyQtGraph的基石。你可以将QGraphicsScene理解为整个画布,QGraphicsView是观察这个画布的窗口,而所有看到的图形元素(如曲线、坐标轴)都是QGraphicsItem。PyQtGraph在此基础上构建了更适用于科学绘图的组件。

  2. 坐标系统:理解不同的坐标系统对精确定位至关重要。

    • 场景坐标:整个画布的全局坐标系。

    • 视图坐标 :ViewBox内部的坐标系,通过鼠标缩放和平移操作的就是它。

    • 项目坐标:每个图形项(如一条曲线)自身的局部坐标系。

      可以使用mapToScene(), mapFromScene()等方法在这些坐标系间转换。

  3. 信号与槽 :这是Qt的核心机制,在PyQtGraph中广泛应用。例如,当数据范围发生变化时,ViewBox会发出sigXRangeChanged信号,你可以将其连接到一个自定义的函数(槽)上,实现自动调整等其他操作。

  4. 为性能而生 :PyQtGraph的设计目标就是高速。它直接进行像素级操作,并深度集成NumPy,从而在处理海量数据或需要实时更新的场景下(如实时显示传感器数据)相比其他库有巨大优势。

完整类图

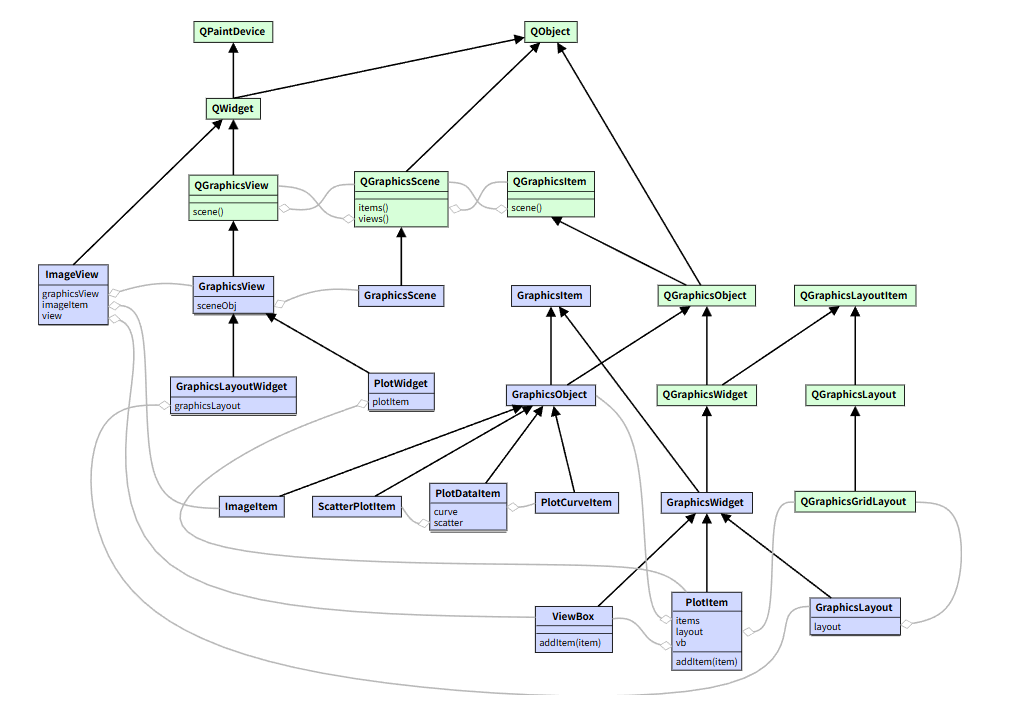

PyQtGraph完整类图如下:

可以看到PyQtGraph相关类均继承自QGraphicsView、QGraphicsScene、QGraphicsItem这三个Qt内置类,可以理解PyQtGraph是Qt官方图表类的扩展。

常见任务与类的关系

让我们看看在具体任务中,这些类和概念如何配合:

  • 绘制一个简单的实时曲线图 :你会创建一个PlotWidget(容器)。通过它的plot()方法得到一个PlotDataItem(数据线)。在更新数据时,最佳做法是调用PlotDataItem的setData()方法,而不是重新绘图,这会通过ViewBox高效地更新显示。

  • 创建一个包含多个子图的仪表盘 :你会使用GraphicsLayoutWidget作为顶级窗口。然后,用它的addPlot()方法向内部的GraphicsLayout中添加多个PlotItem。每个PlotItem都管理着自己的ViewBox和坐标轴,从而实现独立的交互。

  • 处理图像并交互 :你可以使用ImageView部件,或者直接创建一个PlotWidget并使用setImage()方法,其底层会使用ImageItem来高效显示图像,并支持通过查找表进行交互式调整电平等操作。

学习建议与下一步

  • 运行官方示例 :在命令行中执行 python -m pyqtgraph.examples,这是学习PyQtGraph功能最直观的方式。

  • 从修改示例开始:尝试修改示例代码中的参数,观察变化,这是熟悉API的绝佳途径。

  • 查阅官方文档:对于表格中列出的核心类,官方文档是最准确的参考来源。

官方文档地址:PyQtGraph --- pyqtgraph 0.15.0.dev0 documentation

希望这份梳理能帮助你建立起对PyQtGraph核心概念的清晰认识。当你开始实际编程时,可能会遇到更具体的问题,例如如何自定义一个坐标轴,或者如何优化海量散点图的性能,这时可查阅官方文档或运行官方示例,也可以关注我后续发布的教学文章。
