Linux camera驱动开发（开篇）

我们要想看到这个世界，camera是最直接的方法。早前靠胶片相机、数码相机、单反，现在有了手机、运动相机之后，几乎可以很容易地通过camera感受到这个世界。另外，camera应用的地方也很多，比如工业、消费、汽车、医疗等等，它出现的地方远比大家想的要多得多。但是怎么驱动camera、怎么开发camera，很多人不了解，特别是在linux环境下面怎么开发camera。

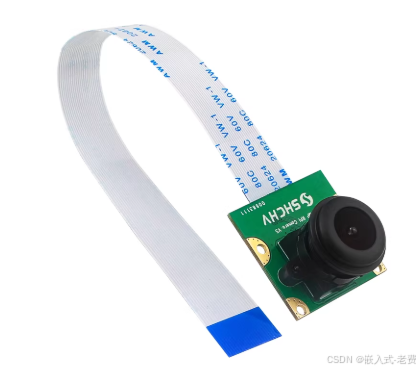

1、usb camera和mipi camera

如果我们不想自己标定camera，那么使用usb camera是一个很好的选择。低一点分辨率的camera，用usb2就可以，如果是高分辨率的camera，就需要usb3了。用usb有一个好处，就是拿到的图像就是标定好的图像，因为关于isp所有的标定工作，usb mcu controller都帮我们完成了。但是如果想利用soc的isp，对输入图像进行处理，这个时候只能自己标定camera图像了。而且，很多的4k/30、4k/60、8k/30 sensor，几乎只有mipi这一条路了。

2、mipi vs dvp

mipi和dvp没有本质上的区别，前者是i2c+mipi总线的格式，后者是i2c+8位数据并行的格式。mipi总线一般采用差分的形式，比如1对clk+2对lane，或者是1对clk+4对lane。整体速度非常快，所以可以传递很高分辨率、很高帧率的数据，这是mipi的优势。而dvp呢，控制部分还是i2c总线，数据传输部分，则用并行数据的格式来完成，并没有使用差分总线。

3、带isp sensor和不带isp的sensor

较早的时候，很多sensor都是带isp的，比如大家所熟知的ov5640。不过，后期随着isp在soc上面越来越普及，sensor的isp功能就被拿掉了。这是因为sensor上面虽然可以做isp，但是都是基础的isp，由于成本和大小的限制，sensor上面的isp不可能做的很复杂。另外，不同的客户，对于isp要求差异很大，这些本就不是sensor厂擅长的内容。

4、sensor驱动

早期sensor，大部分都是国外的品牌居多，尤其是高端一点的sensor，一般都是三星、sony，或者是安森美。现在由于国产化的替代，ov、思特微、格科微，国产品牌的sensor越来越多，市场份额也越来越大。目前不管是手机消费，还是医疗、车载，国产sensor用的是越来越多，越来越普遍。所以，如果可能的话，大家最好多学习一下sensor驱动，大部分sensor驱动都是i2c驱动，所以这部分的代码其实没有大家想象的那么难。

5、mipi驱动

mipi驱动和sensor驱动不大相同。如果说不同的sensor，大家可能还需要自己编写驱动代码，或者说自己从类似的sensor拷贝驱动，修改驱动。那么mipi驱动，基本上就是以文件配置为主，比如说用了几条lane，10bit还是12bit，这些通常不需要自己写代码，就是纯配置，或者是在驱动代码里面找到对应的位置，把参数找到、修改一下即可。很多视频资料、或者是教学资料把mipi解释得很复杂，但是这部分在实际使用起来，往往是一带而过的。

6、isp标定

isp的输入是bayer图像，中间经过rgb图像，输出是yuv图像，这是一般的规律。就像usb camera输出是mjpeg，或者是yuyv一个道理。最初拿到的bayer图像，如果直接转换成rgb，或者是yuv，几乎是不能用的。这个时候就要通过isp，做一些blc、去马赛克、awb、ae、色彩校正、gamma矫正、sharp的操作，经过这些处理好了，基本上就是能用的图像了。

标定的时候，软件部分就是板子跑一个server程序，电脑跑一个上位机程序，通过一些道具，类似于棋盘格、色卡、灰度卡、灯箱、模特假人等等，来对图像进行标定处理。

7、v4l2驱动

linux上面camera处理的接口是v4l2，但是怎么把v4l2接口和不同的soc绑定在一起，这就是soc驱动的意义所在。所以这里面其实有三部分需要协调在一起，一个是sensor、一个是linux v4l2，还有一个就是soc，理解了这三部分，其实就可以慢慢了解了linux camera驱动开发的意义了。

不仅如此，linux驱动还涉及到修改menuconfig、配置dts、ko驱动编译，本身用到什么学什么的立场，慢慢去学就好了。之前说的sensor驱动、mipi驱动只告知sensor属性如何配置、什么时候可以发送frame、格式是什么，而v4l2驱动的工作就多了，一方面要完成上层app的接口，一方面还要涉及到中断、dma、内存以及isp，把报文正确地拿到，并且放到queue里面。

8、soc sdk

很多工具，或者代码是没有办法通过开源代码拿到的。**不同的soc，需要通过不同的代理商，或者是购买他们的开发板，才能拿到对应soc的sdk，不然是没有办法进行交叉编译开发的，很多内容也是开源代码根本没有的。**并不是所有的代码都是以open source的形式发布出来的，这一点需要注意下。商业是商业，技术是技术，你觉得是技术的东西，别人眼里只有有利可图，才能和你进一步接洽和合作的。

再比如图像之后的编解码、图像处理、音频编解码，这部分的驱动代码都是不给的，都会以ko形式提供sdk。哪怕是上层的编解码库，很多时候也是不给源代码的，只有demo，没有sdk的源代码。这部分也需要适应一下。

这里说的sdk，是广义上的sdk，里面包含了芯片资料、demo板原理图、uboot、kernel、busybox、音视频ko驱动、音视频so库等等。不仅如此，很多sdk还报了很多调试工具、下载工具、交互工具，内容非常丰富。

9、屏幕驱动

很多应用除了camera之外，还需要实时显示，或者是低延时显示。所以如果有可能的话，最好把常用的几种screen接口一起学一下，比如说rgb屏幕、hdmi屏幕、mipi屏幕等等，相信学完之后，对自己的发展大有裨益。

屏幕的种类也非常多，有接口的不同，有形状的不同，还有分辨率、帧率的不同，这里面的学问也很大。所以它其实和sensor一样，本身也是一个巨大的市场。
