【sql-网络拓扑-子网划分-控制流图】

create database my_dab
delete database my_dab

create table student(
    sno smallint
    sname char(20)
    ssex char(20)
    sdept char(20)
    PRIMARY KET(sno)
    FOREIGN KEY sdept REFERENCE dept(dept_name)
)

update student set sno=100 where sname="zhangsan"
update student set sdept="jsj" where sdept in (select dept_name from dept where dept_no="001")

delete from student where sno=003
delete from student where sdept in (select dept_name from dept where dept_no="001")

create table new_tab_jsj(
    sno smallint
    sname char(20)
    sdept_no smallint
    sdept char(20)
    PRIMARY KEY(sno,sdept_no)
    FOREIGN KEY sno REFERENCE student(sno)
    FOREIGN KEY sdept_no REFERENCE dept(dept_no)
)

insert into new_tab_jsj
values(007, "lily", 002, "jsj")

select sno,sname into new_tab_jsj from student where sdept="jsj"

创建表

主码

表的主码只能有一个，但主码可以是单列，也可以是复合主码，形式如下：

（1）对于单个主码，可以在属性后标识

sql 复制代码

create table student(
    sno char(20) primary key not null
)

create table student(
    sno char(20) not null
    primary key(sno)
)

（2）主码是联合主码时，需要在底部写

sql 复制代码

create table sc(
    sno char(20) not null
    cno char(20) not null
    primary key(sno,cno)
)

对主码相关的操作语句

sql 复制代码

alter table student
drop primary key;

alter table student
add primary key(sno);

外码

创建表时，使用reference指定表的外码

sql 复制代码

// 情况一：外码分别来自不同的两张表，分开写
create table sc(
    sno char(20) not null
    cno char(20) not null
    primary key(sno,cno)
// 错误，两个外码不是复合外码
    foreign key(sno,cno) references student(sno), course(cno)
)

// 正确
create table sc(
    sno char(20) not null
    cno char(20) not null
    primary key(sno,cno)
    foreign key (sno) references student(sno)
    foreign key(cno) references course(cno)
)

// 情况二：表A的主码是复合主码，表B的外码是表A的主码，则表B的外码是复合外码
create table department(
    dno char(20) not null
    dname char(20) not null
    per_num int
    primary key(dno, dname)
)

create table test(
    name char(20) not null
    id int not null
    primary key(id)
    test_no char(20) not null
    test_name char(20) not null
    foreign key(test_no, test_name) references department(dno,dname)
)
// 引用表的字段和参照外码所在表中的字段可以不同（test_no, test_name) (dno, dname)，但类型和顺序要一致

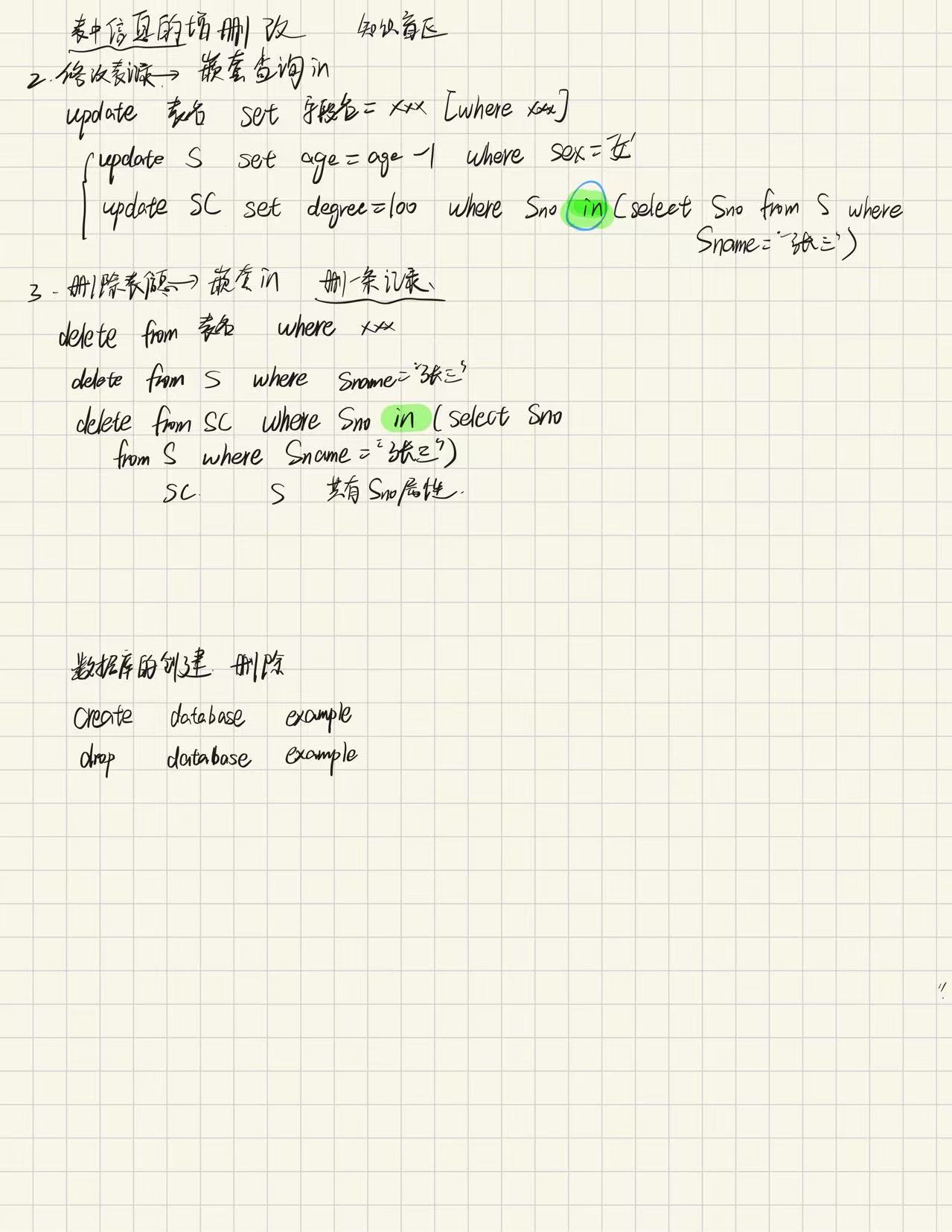

更新-删除表

这里在多表查询时，最好用in嵌套查询，而不用where连接查询。因为更新和删除的都是一张表啦。

二、计算机网络-RIP问题

RIP是动态路由协议，路由表之间通过交换路由信息自动更新路由表，路由表中不断更新从源网络到达目的网络的跳数，使得跳数最小。RIP中最大跳数为15，当超过15时，认为目的网络不可达，不适应大型网络。（跳数认为是源网络到目的网络所经过的路由器数量）

表的结构为：目的网络下一跳IP 跳数

（1）RIP路由表初始化时刻：路由表中只有直连网络的路由信息，下一跳IP为离目的网络最近的路由器IP，一般为该路由器的出入口IP，跳数为1.

（2）在交换信息后，路由表不断更新。对于R1和R2来说，没有比各自直连网络更近的了，因此直连网络信息不必更新。非直连网络的下一跳IP为相邻路由器入口IP，跳数在原来基础上+1.

【注】RIP中直连网络的跳数认为是1，下一跳IP即为到达该目的网络需要经过的路由器的IP，也就是自身了。但在静态路由中，直连网络认为无下一跳IP，只有出入接口，距离是0.

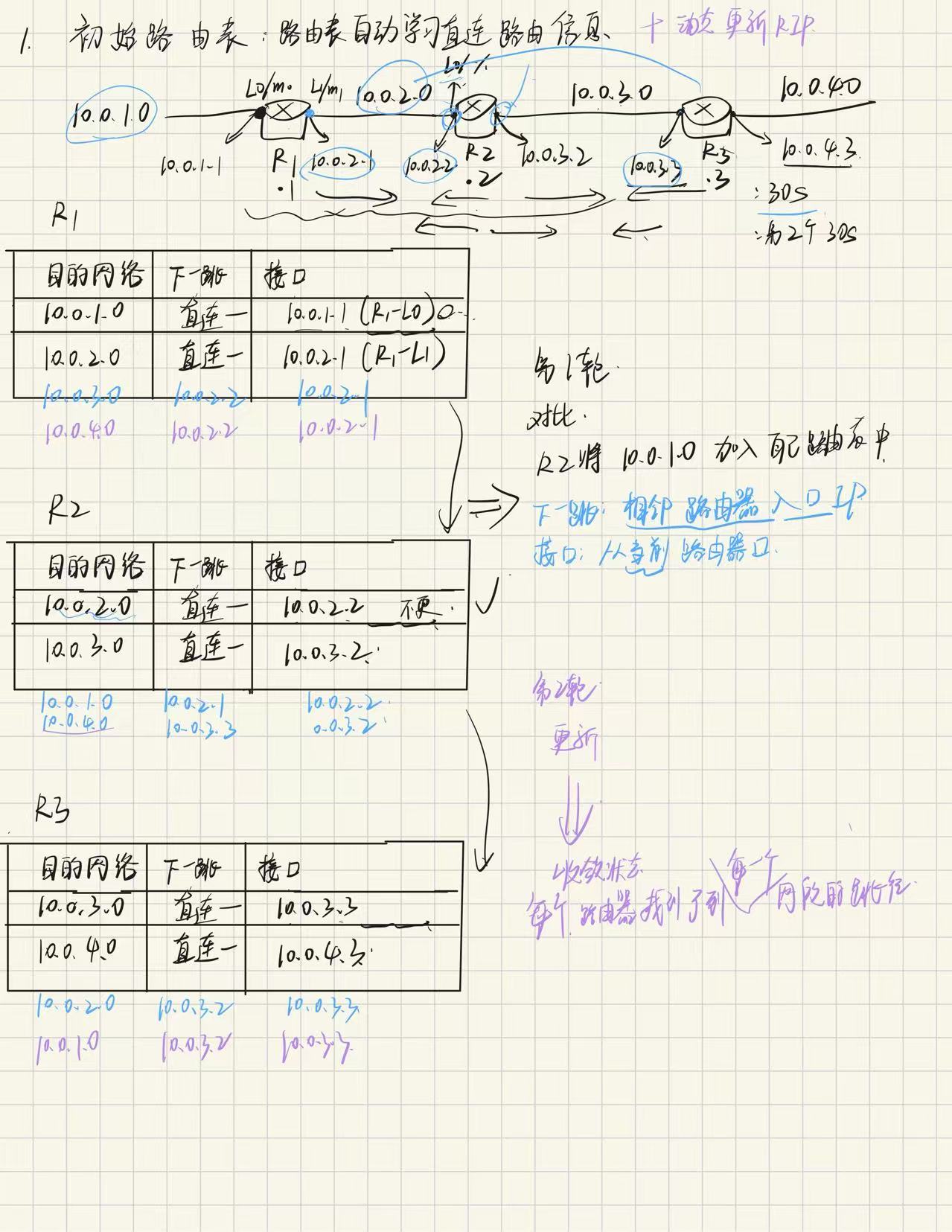

【例题1】RIP初始时刻的路由表如下（这里跳数是0），但在题目中一般认为是1

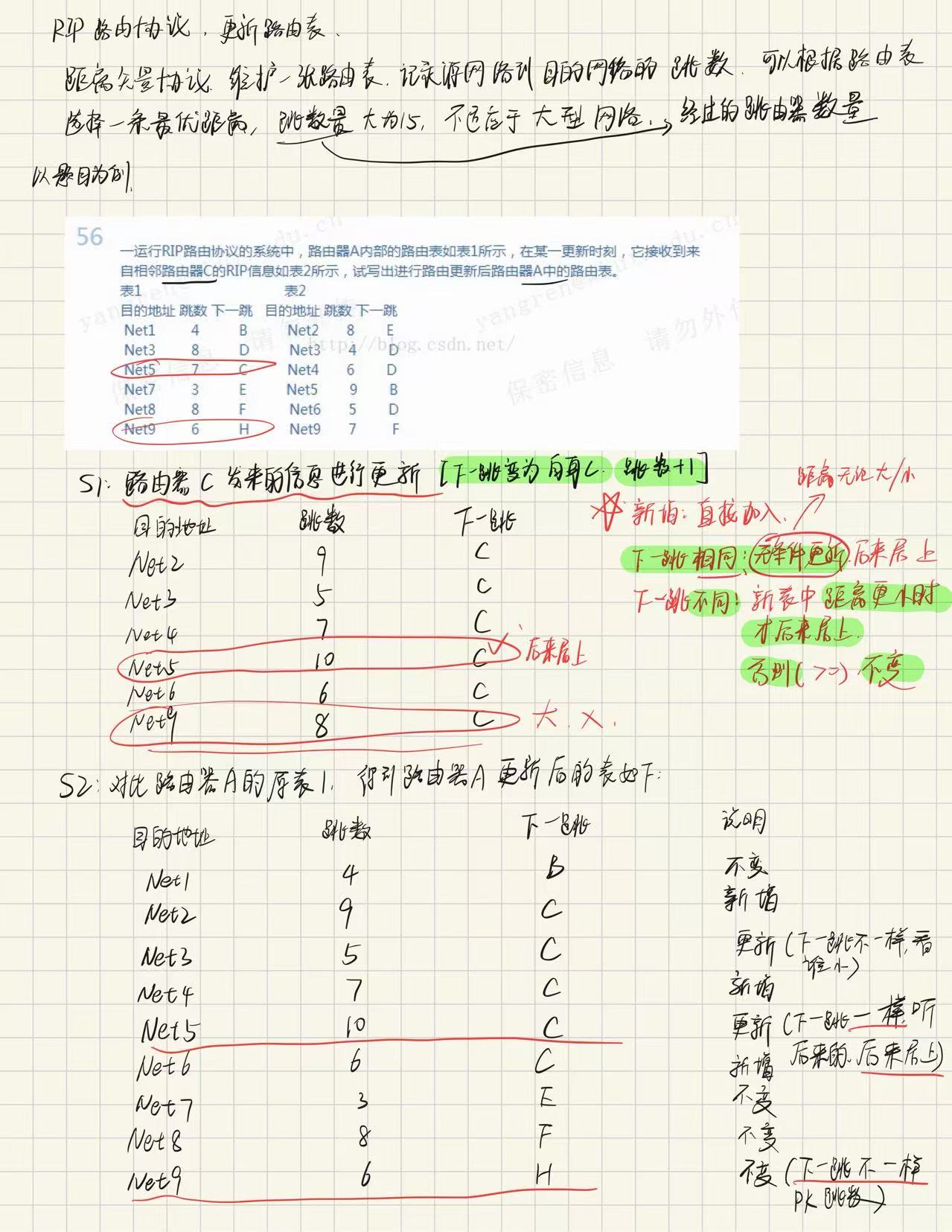

三、RIP接收到路由表的更新原则

优缺点：动态路由根据路由协议（OSPF、RIP）动态生成路由表，路由表直接交换信息动态更新；不需要耗费大量人力；灵活性较好，能自动适应拓扑结构变化；能实现负载均衡和故障恢复。但对系统资源消耗较高；安全性较低。

原则：（1）A收到C来的路由表，先将收到的表更新：跳数+1，下一跳全部设为C

（2）对比A的原表和更新后的表C'，下一跳一致时，原表A无条件更新；下一跳不一致时，只有C'中跳数少于原表A，才更新，否则不更新。

eg：

四、静态配置路由

优点：由人工手动配置，一旦配置，除非管理员手动删除，否则路由信息不会自动更新；对系统资源消耗少；安全性较好，所有的路由都是预先定好的；但不够灵活，无法自动适应拓扑结构的变化；维护工作量太大，只适用于小型拓扑结构

原则：

（1）直连网络无下一跳

（2）目的主机的IP是唯一的，子网掩码255.255.255.255

（3）Internet网络0.0.0.0 子网掩码也是0.0.0.0

五、网络拓扑结构回顾

必看，网络设备及功能详细说明

https://cloud.tencent.com/developer/article/2473336

https://blog.csdn.net/m0_73589512/article/details/154732137?spm=1001.2014.3001.5506

复制代码

互联网 → [抗DDoS] → [FW] → [IPS] → [核心] → [区域FW] → [WAF] → [服务器]
            ↑           ↑       ↑                 ↑         ↑
          (大流量)   (访问控制)(实时阻断)    (内部隔离)(Web防护)

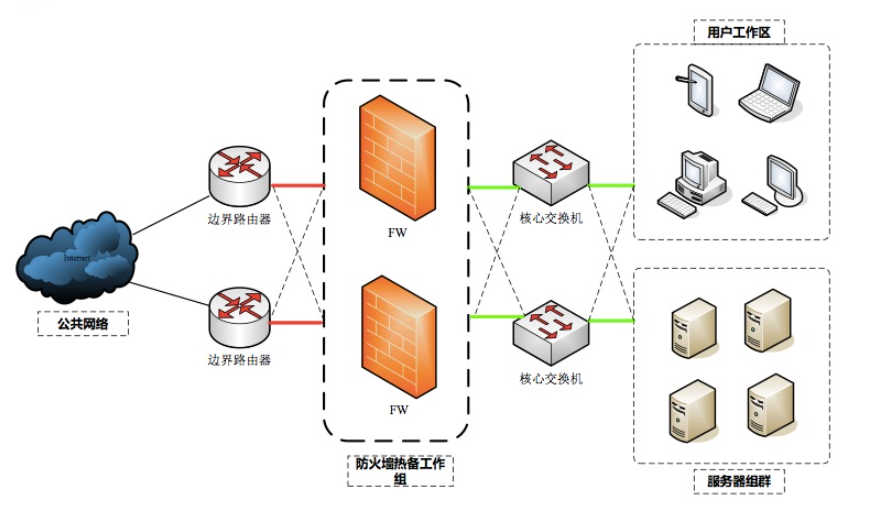

防火墙：内外网的第一道屏障，对内外网进行安全隔离，FW可以防御低层攻击。和路由器的前后不区分。

IPS：入侵防御系统，用于监测流量，对异常流量进行监控处理，阻断非法访问 ，比如丢弃报文。串联部署在防火墙之后，所有流量必须经过IPS，串联部署在主干道路上。

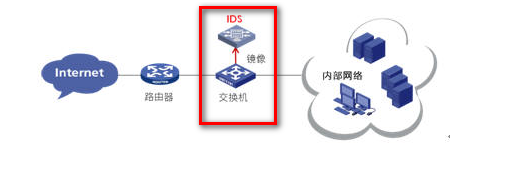

IDS：入侵故障检测，用于被动检测， 当监测到异常时，发出告警，无法阻断 网络非法访问**。** 一般旁路部署在核心交换机旁边。也可以作为主机型（串）在服务器上，这是用到的是HIDS，在主机内部安装，用于监控流量。

上网行为管理：串联或者旁路，对流量监控，部署在主机服务器附近

VPN：一般串联部署在主干路上，用于建立加密通道，安全访问，在分公司和出差人员访问总公司时一般需要使用VPN。

堡垒机：串联在服务器上，保护主机（考的少）

DDos：串联部署在防火墙之前，负责流量清洗（大量的）、流量限速

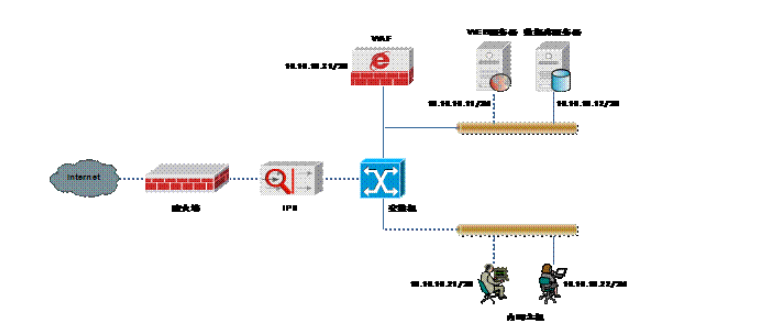

WAF：应用防火墙，一般串联在web服务器旁，主要作用是保护web服务器，是第一道应用防线，对进入web服务器的所有流量进行监控和过滤。

SQL注入防护
XSS跨站脚本防护
CSRF防护
Web漏洞防护
API安全防护

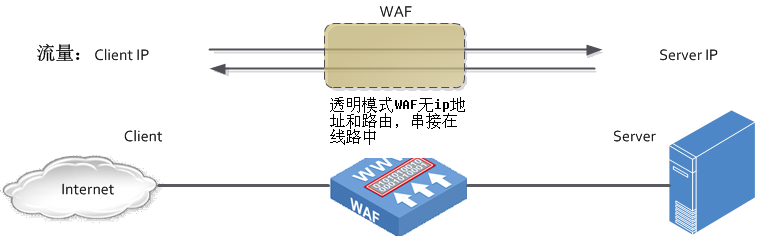

【1透明代理模式】所有的流量都要经过WAF，无法实现负载均衡，对WAF性能要求较高。

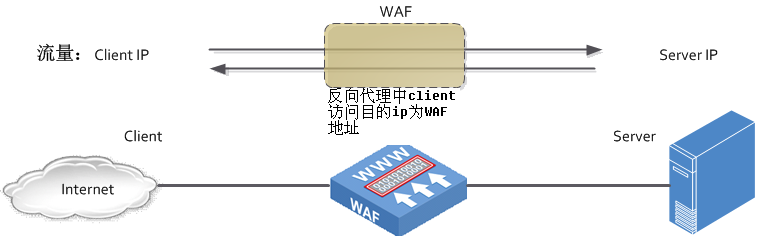

【2反向代理模式】将服务器地址映射在WAF上，client端访问的是WAF，流量必经WAF，串联部署，可以实现负载均衡

【3路由代理模式】

与1的区别是，1工作在网桥模式，3工作在路由模式

【4镜像模式】

此时WAF旁路部署在主机服务器旁，对流量和访问进行监测和告警（IDS），不进行阻断，适用于监测服务器的访问情况。用于收集和了解服务器被访问和被攻击的信息。

（2）传输介质相关

双绞线：短距离传输，距离短，通信速率低，价格便宜，一般连接PC和接入交换机，一个教室里面，POE交换机和AP之间，必须使用Cat5e双绞线，支持供电功能。

集线器：集中连线PC机，在组件经济型局域网中采用

多模光纤：500米以内使用多模光纤，距离长，通信速率高，价格较贵，能满足千兆数据传输

单模光纤：大于500米时用，两栋楼之间。

（3）网络设备

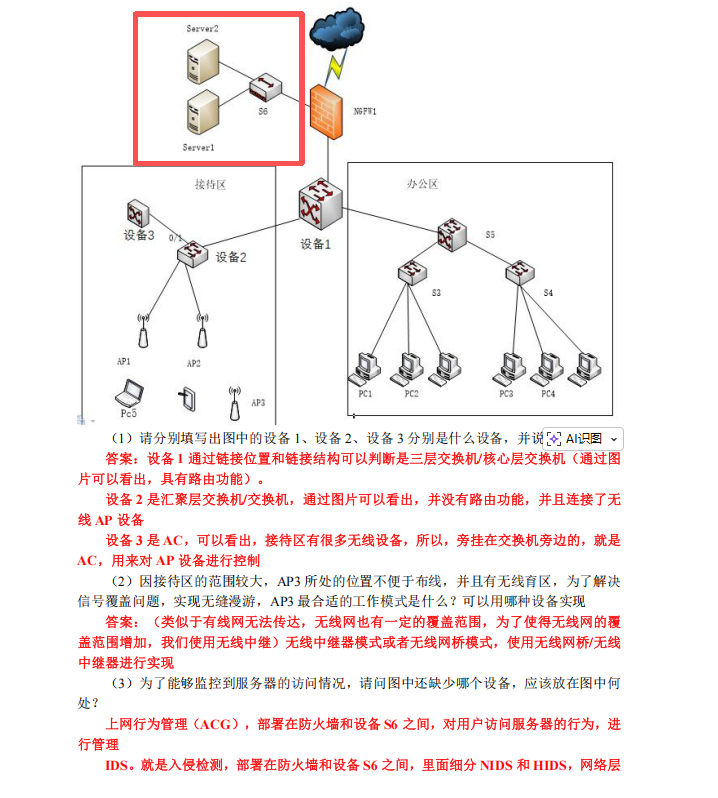

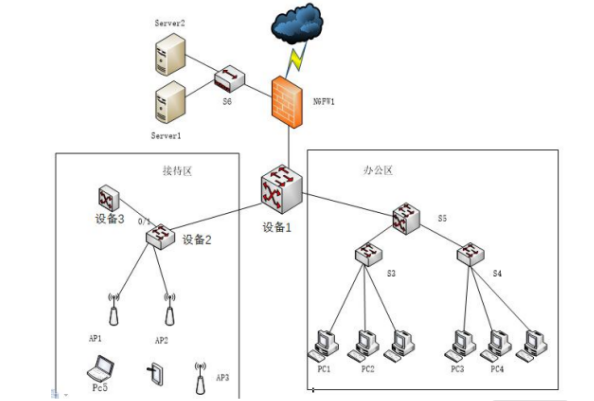

核心交换机（三层交换机）：具备路由功能，在图中如果没有找到路由器，但图标又很像交换机时，则它就是核心层交换机！！可以进行路由选择，数据的高速传输。如下设备1 是核心层交换机，而非路由器。

汇聚交换机：将接入的交换机汇聚起来，配置一些路由策略，减轻核心交换机的压力

接入交换机：将PC机集中接入

无线AP：接在接入交换机上，将有线信号转为无线信号的设备，供无线设备连接使用

无线AC：一般旁挂在核心交换机（汇聚）旁，集中管理无线AP设备，负责流量控制和实现负载均衡

无线路由器：在家庭中使用，具备路由、AP、交换机等功能，可以实现NAT地址转换、提供VLAN接口供设备连接、将有线信号转为无线信号，用于无线设备连接上网。

（4）网络拓扑

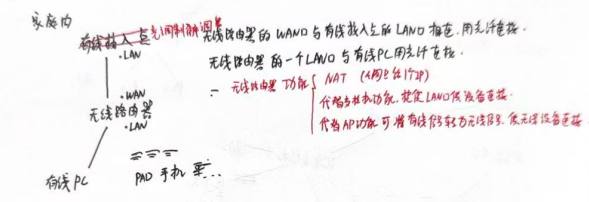

家庭内组网（有线设备+无线设备）

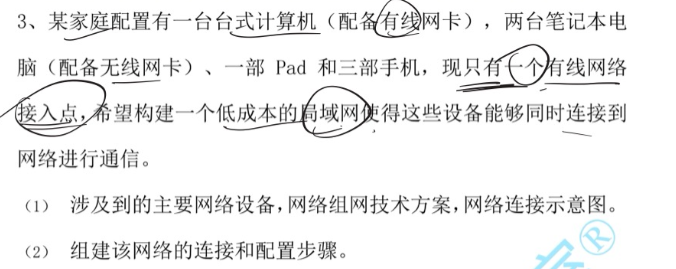

【例题1】

分析：

有线设备+无线设备：必须有无线AP，有线设备有交换机连

只有一个有线网络接入点+多个设备：设备需要具有NAT地址转换功能，这样多个设备才能共用一个公网IP，因此必须有路由器。因此路由器-交换机-AP需要

低成本局域网：无线路由器将路由功能、交换机功能、无线AP功能集成在一起。【无线路由器只有4个LAN口，因此当有线设备过多时，就不能使用无线路由器直连有线设备了，需要加个交换机，后面有讲到】

【配置步骤】：

1）物理连接：将光猫的LAN口通过光纤连接到无线路由器的WAN口；将无线路由器的LAN口通过光纤连接到台式机的接口

2）配置：将台式机设置为DHCP，动态获取IP模式.

登录路由器管理网站，将路由器WAN口配置为动态获取IP模式，对家庭网络名称、密码、加密方式进行配置，将设置路由器内网IP，开启DHCP模式

3）连接：台式机通过网线连接到无线路由器可以自动上网，手机、PAD通过输入密码进行联网。

【补充说明无线路由器+光调制解调器】

无线路由器：家庭内部使用无线路由器设备，具有路由功能，可以将NAT地址转换，多个设备可以共享一个公网IP；具备交换机功能，可以提供LAN口供有线设备连接；具备无线AP功能，将有线信号转为无线信号，用于无线设备，如手机、PAD联网使用。

分为家用无线路由器（基本没有AC功能）和企业级无线路由器（配有AC功能）

AC：当>=2台AP设备，覆盖不同的区域时，就需要AC统一管理和控制AP

光调制解调器：光猫，电信/移动公司拉过来的一根线，提供接入点（一般是一个）给家庭使用。家庭设备不够用，所以光猫第一步连路由器，进行NAT地址转换，可以将私网IP转为公网IP。

【！例题2】

场景：一个小型办公室 ，有5台台式机（需有线连接）、3台笔记本（无线）、2台网络打印机。运营商只提供了一个有线网络接口 。老板要求网络稳定，且笔记本能在办公室任何位置连接。

打印机：需要PC访问打印机，因此要处于同一个交换机下。

集线器：要求经济型网络，才使用集线器，一般不使用。

小型办公室：（＜50，使用单层或两层交换机，别搞大的拓扑结构；＞50台再搞三层交换机）

有线设备+无线设备：方案一无线路由器------PC+无线信号；方案二：有线路由器------交换机------PC+AP。标准在于：无线路由器只有4个LAN口，若有线设备>4，则需要加一台交换机；家庭一般用无线路由器就够了，企业办公室用企业级无线路由器，这样有AC功能，可以控制和管理多个AP。方案二：适用于大型的（主机数＞50）

无线路由器有AP功能，不需要再连AP（要实现办公室全覆盖，就必须每个区域都有AP，企业级路由器可以实现AP较大范围，也可以实现AC控制）

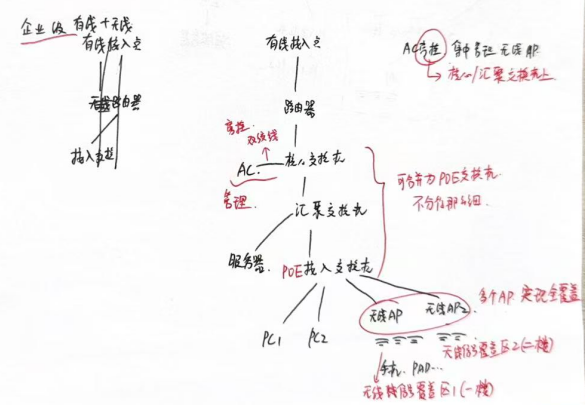

大型企业组网（有线设备+无线设备）

企业级使用经典的结构，路由器-交换机-无线AP，其中交换机连接有线设备，无线AP用于给手机、PAD联网使用。

POE交换机：具有POE供电功能的接入层交换机，下面接无线AP、网络摄像头等需要供电的

接入交换机：没有供电功能，下面接有线PC，一般不直接接AP。

下图中无线AP接在POE上，懒得改了。

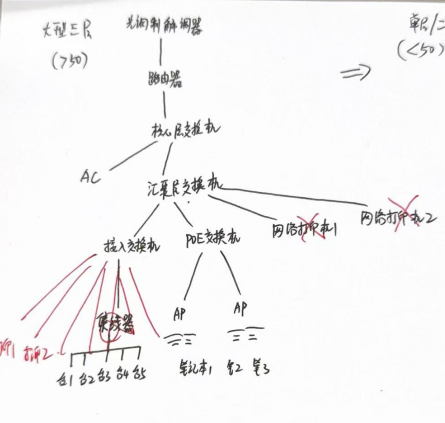

加上打印机如下：打印机需要和PC属于同一层级，方便PC访问打印机。（不要集线器）

学校-学院组网

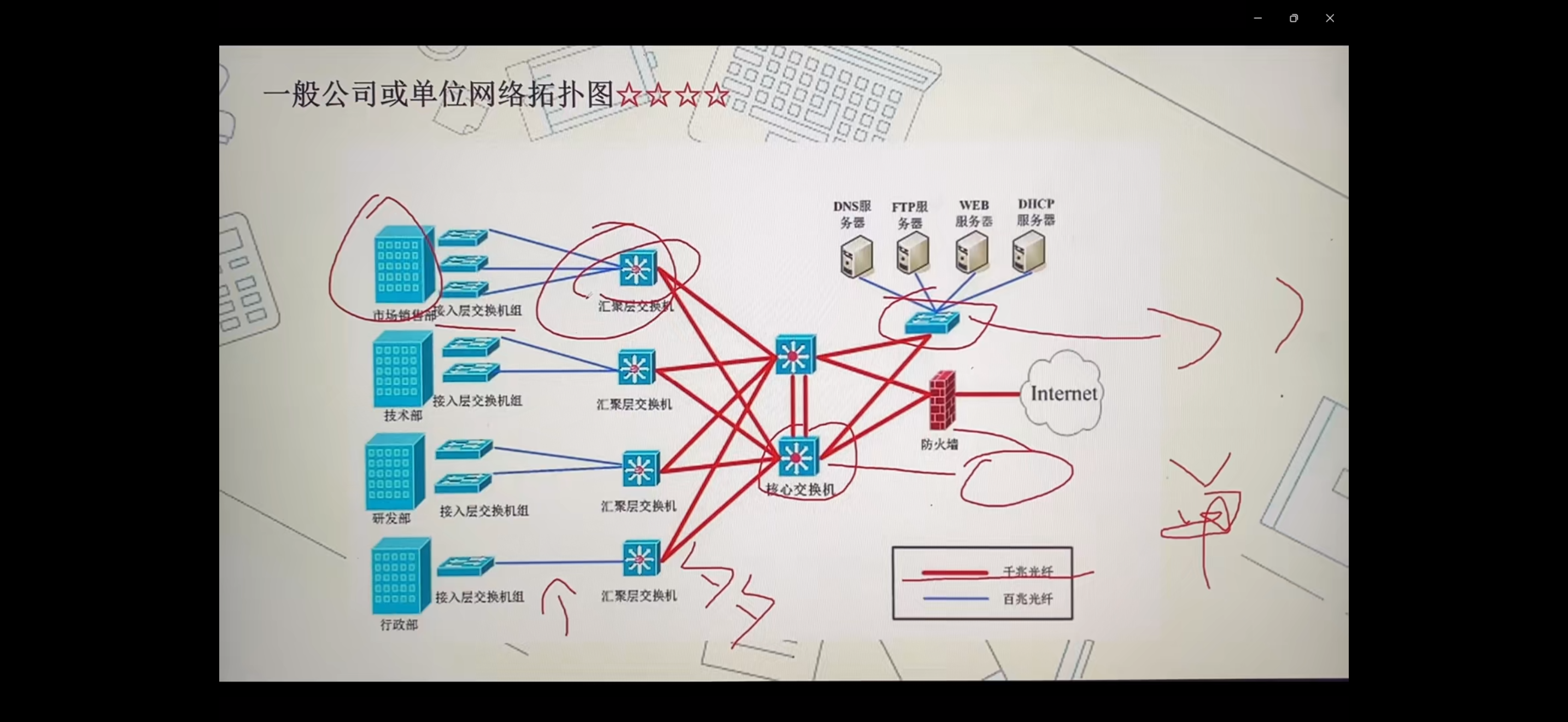

（5）网络设备的识别

千兆：单模光纤

百兆：多模光纤

核心交换机：具有一定的路由功能，在图中有时候用核心交换机代替了路由器（不太标准，但不错）

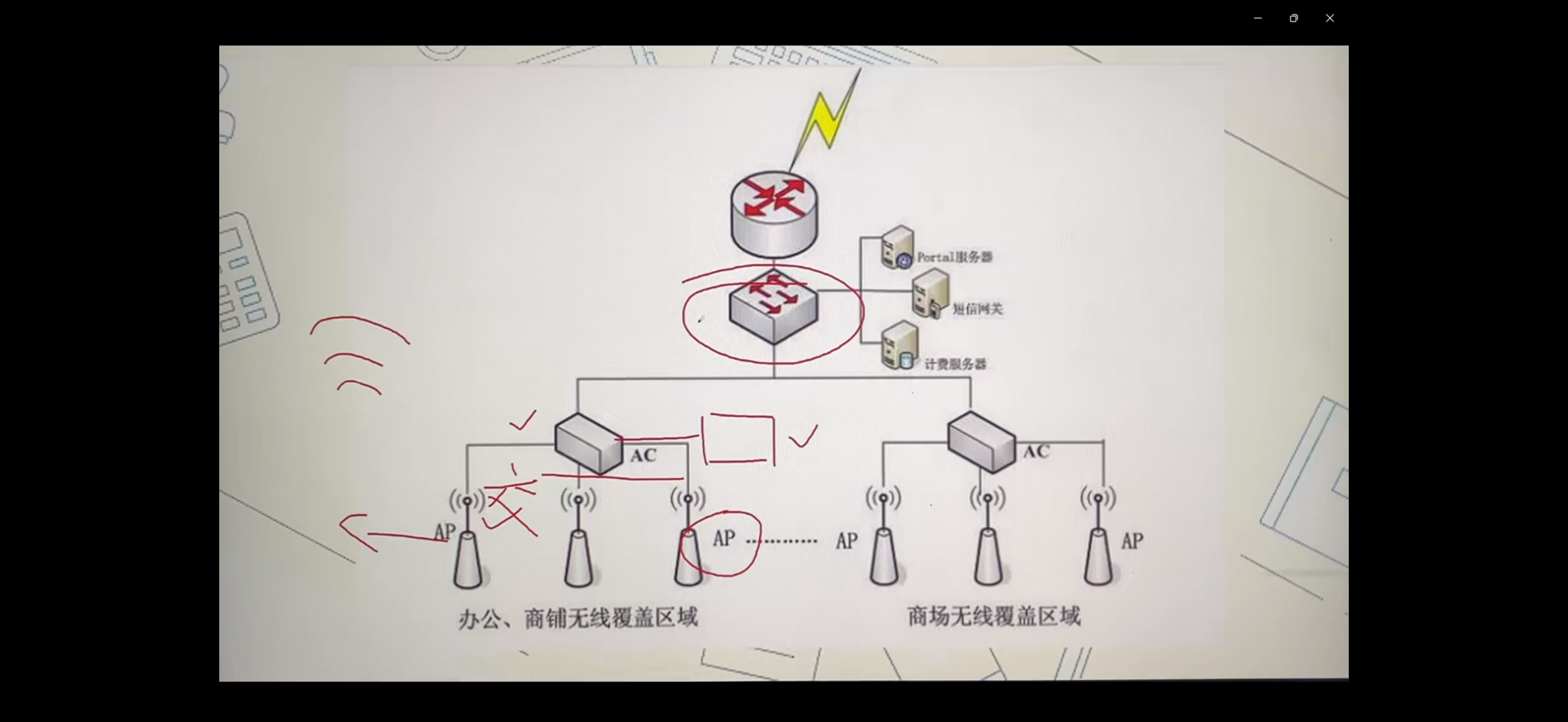

无线AP：网络符号，AP一般和POE交换机相连，交换机旁边挂着AC；也有可能多个AP连接AC上。AC上面连着交换机。

汇聚层交换机：连接着服务器，拓扑图中可以路由器下面直接连着汇聚层交换机，没有核心交换机。

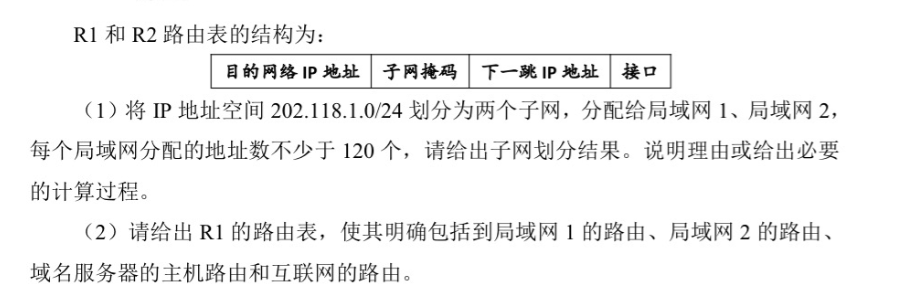

六、子网划分

原则：占几位子网位；占几位主机位

网络地址按照子网000/001/010/011等顺序确定，其实先确定第一个就好，后续每个子网都在原来基础上+2^n大小。

比如202.100.44.88/24，若划分4个子网，则子网占2位，即

202.100.44. 0100 1110，这里原先的24位网络号不动，后面划出来的两位子网位取00，主机位也取全0，得到第一个网络地址202.100.44.0/26

（1）等长子网划分

（2）不等长子网划分：默认按照主机从大到小顺序

（3）不等长子网划分+要求按照子网顺序划分：这时候可能主机数出现25，30，45这种变长度，则题目一定是设计好的数字，否则不可能划分成功。先按部就班划分，2个子网位，第一个子网给25，第二个子网给30；等划分到第三个45这个突然变大的主机数时，将第三个和第四个子网合并给它用就够了。

七、软件工程程序流程图-控制流图

在画程序流程图时，符合条件&& ||拆成两个条件画。

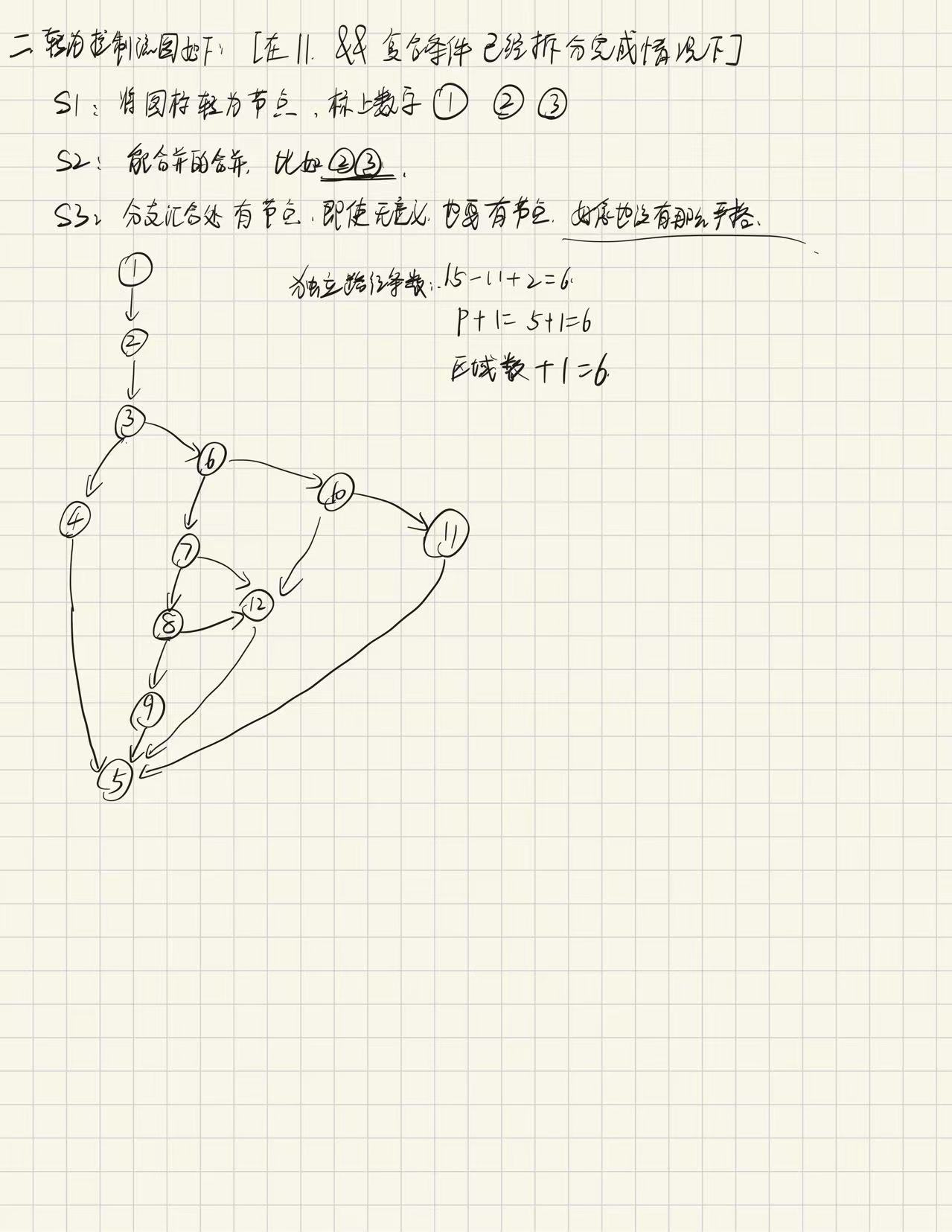

将流程图中每个步骤用数字+节点代替，画出控制流图，一般分支汇合处会有一个无意义的会和节点；主分支上也可以将两个节点合并，比如：开始①------输入abd②------int i=1③，则流图中②和③可以合并。

计算独立路径：属于白盒测试，区域数+1，P+1，流线-顶点+2

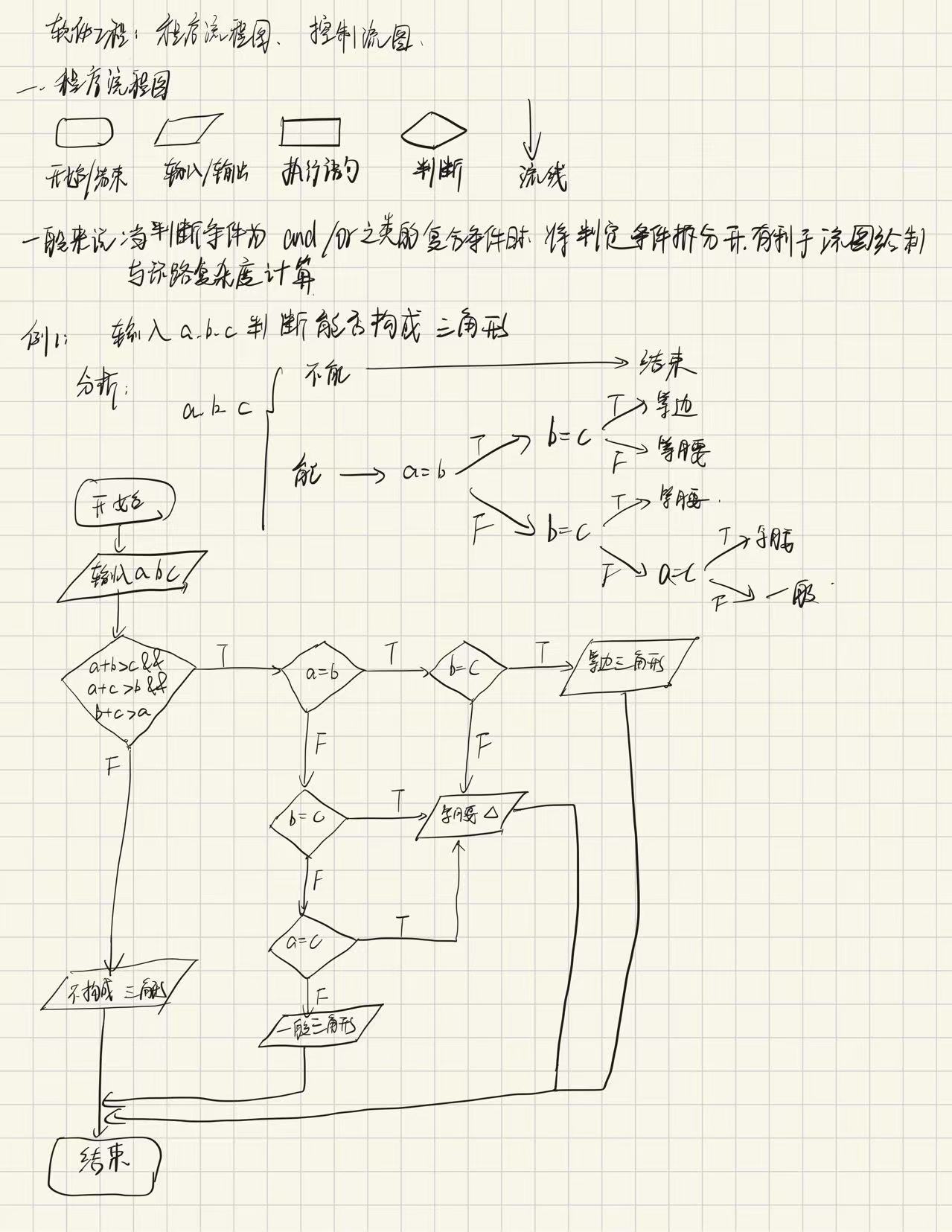

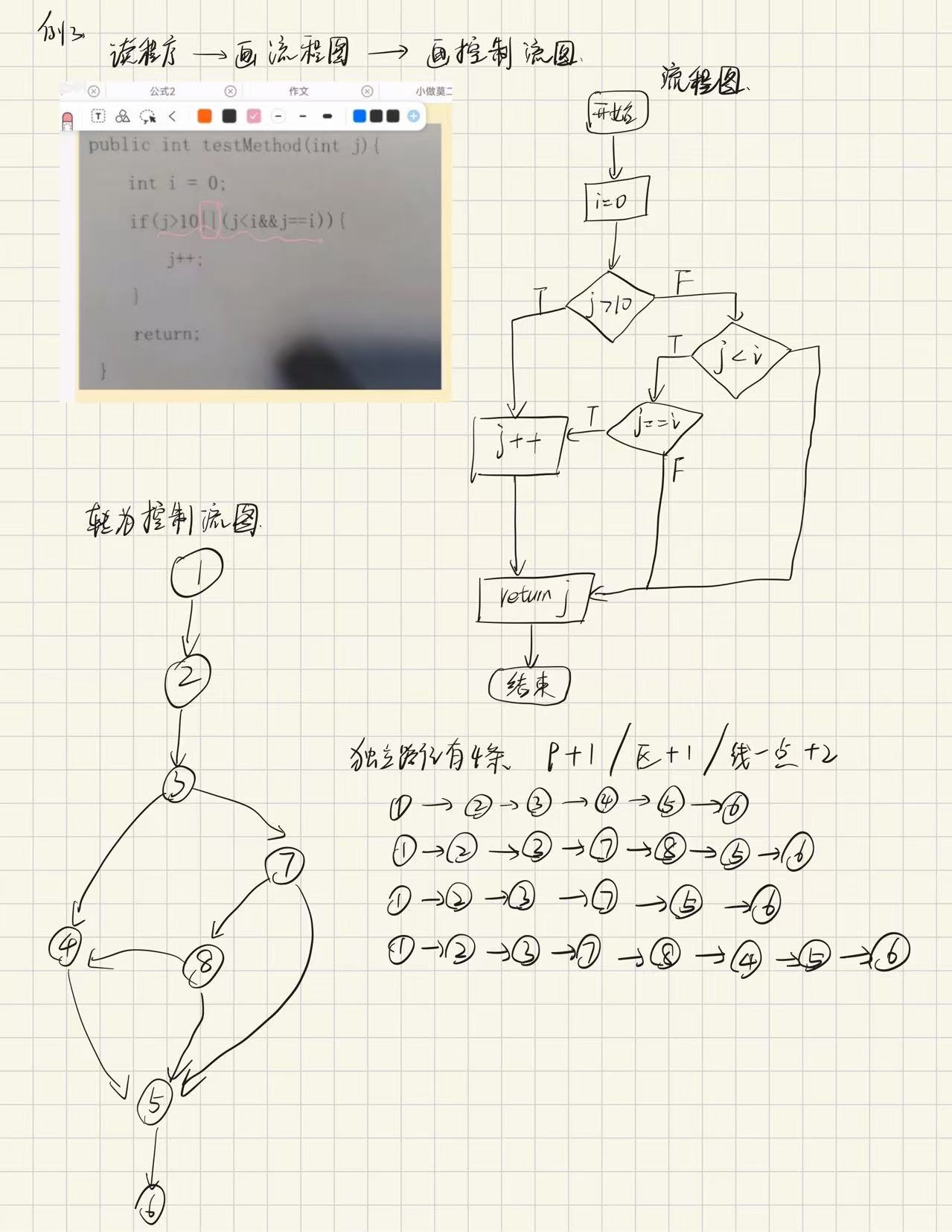

【例题1】

【例题2】

八、软件工程用例图-泛化继承/include/extend

泛化：继承关系，用户或功能用例均可以泛化，描述一般是：A包含B和C，A可以是B或者C。这里理解：B C均是A的一种特例，均属于A这个大类，不是新的功能。（爸/妈均属于父母这个大类）

include：一个大的功能包含多个步骤，可能是多个步骤之一。（维护信息包括添加、修改、删除）；某项必须做的事，比如修改删除都需要先登录，只有先登录后才能删除修改；一般描述是只有xx才能；xx需要xx；

extend：对于一个功能基础上，拓展出来的新的功能，你可以选择，也可以不选，它是新的功能。比如查完成绩后可以打印成绩；或者在特殊情况下 的一个可选功能；登录失败时可以选择忘记密码。（打印成绩不属于查询成绩的大类！忘记密码也不属于登录失败的一个大类！）一般描述是在xxx时，可以xxx
