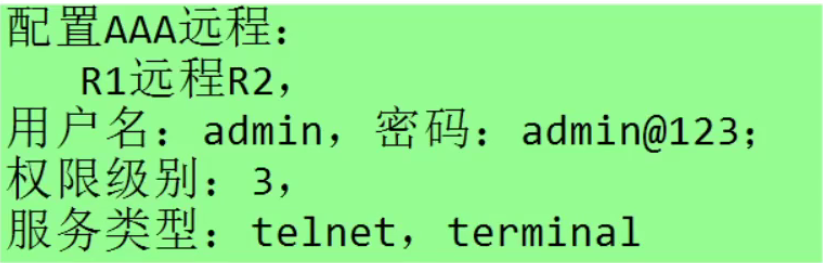

1、配置AAA
AAA中权限级别分类
| 权限级别 | 名称 | 典型用户 | 核心能力 | 类比 |
|---|---|---|---|---|
| 0 | 参观级 | 访客 | 只能执行 ping, tracert, telnet 等网络诊断命令。无法进入系统视图 (system-view)。 |
参观者，只能在展厅看大屏幕。 |
| 1 | 监控级 | 监控岗 | 能执行 display、debugging 等所有查看和诊断命令。是主要的只读级别。 |
监控中心值班员，能看所有监控画面和日志。 |
| 2 | 配置级 | 初级运维 | 在级别1基础上，可配置一些时间、FTP、TFTP等不直接影响业务的功能。 | 后勤人员，可以管理设备时间、上传下载文件。 |
| 3 | 运维监控级 | 核心运维工程师 | ★ 关键点：可以进入系统视图 (system-view) 。可执行所有 display 命令，并可配置接口参数、链路聚合、静态路由等影响局部、风险可控的网络参数。 |
现场工程师，可以进入机房，根据手册调试单台设备的接口和简单路由。 |
| 4-14 | (自定义级) | 根据需求划分 | 管理员可以自定义，将更高级的命令（如动态路由协议、MPLS、安全策略）分配到这些级别。 | 各专业领域工程师（路由专家、安全专家）。 |
| 15 | 管理级 | 网络管理员 | 最高权限 ，相当于Linux的 root。可执行所有命令，包括用户管理、权限分配、系统升级等。 |
CTO或首席架构师，拥有所有系统的最高控制权。 |

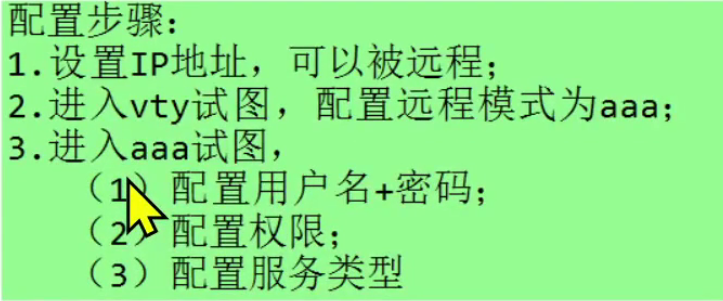

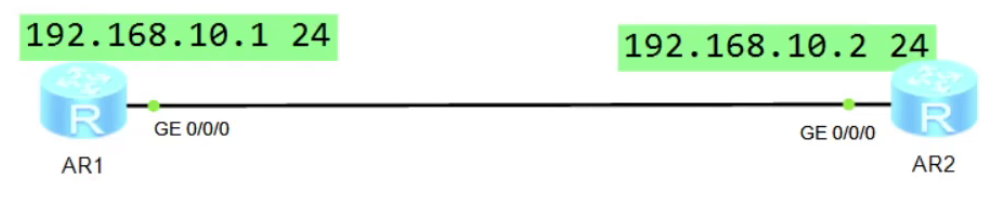

R2上配置
bash
user-interface vty 0 4 # 配置VTY 0到4共5条线路
authentication-mode aaa
aaa # 进入3A视图
local-user admin password cipher admin@123
local-user admin privilege level 3
local-user admin service-type telnet # 服务类型（会覆盖）如要多个，空格写多个2、FTP服务器

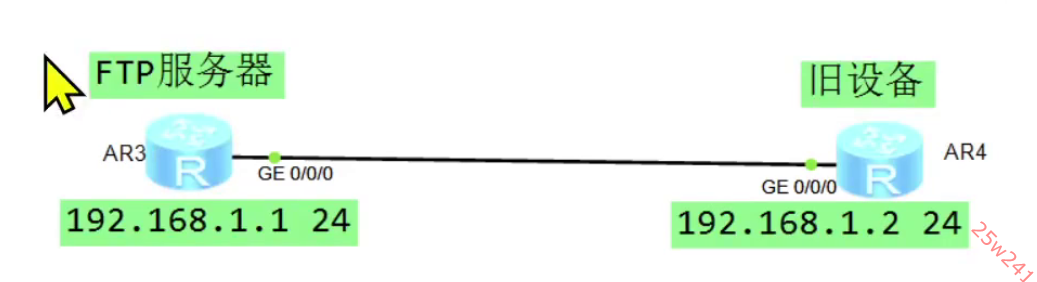

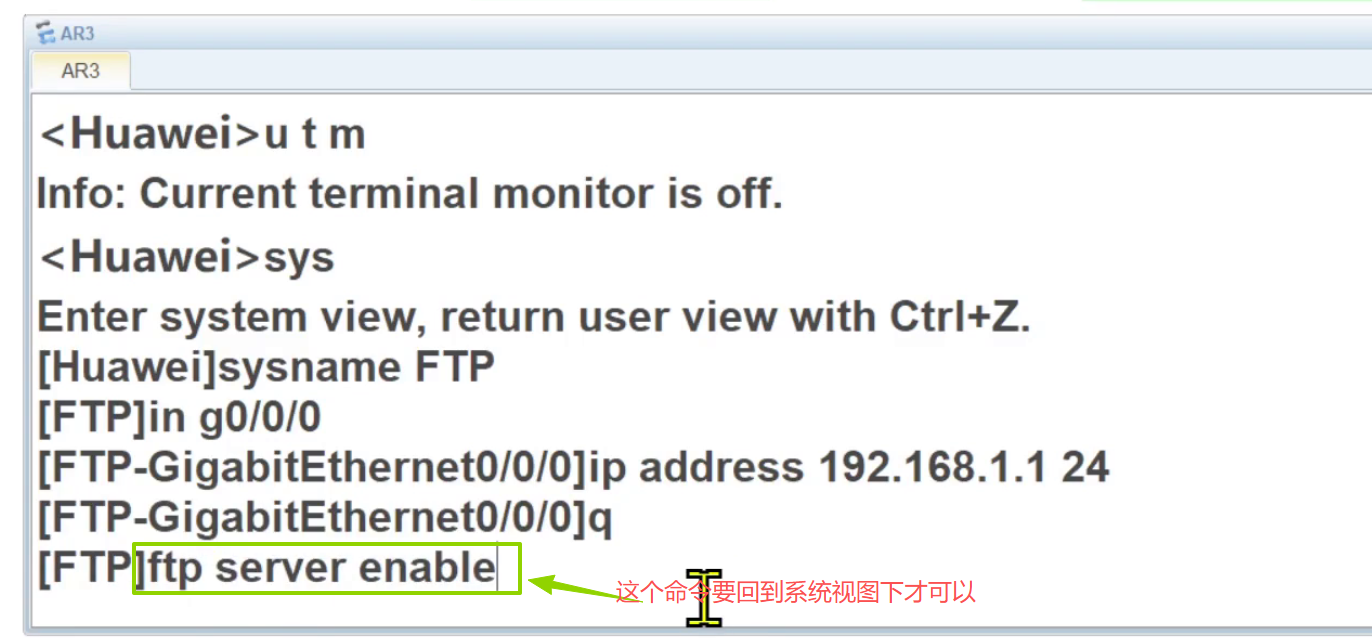

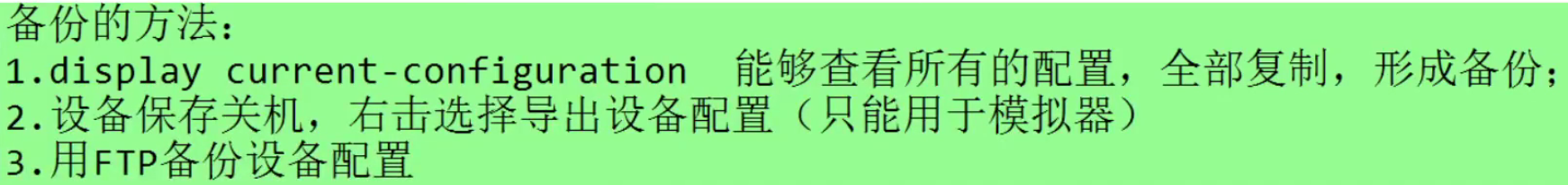

FTP服务器可以用来做配置文件的备份存储服务器
AAA配置

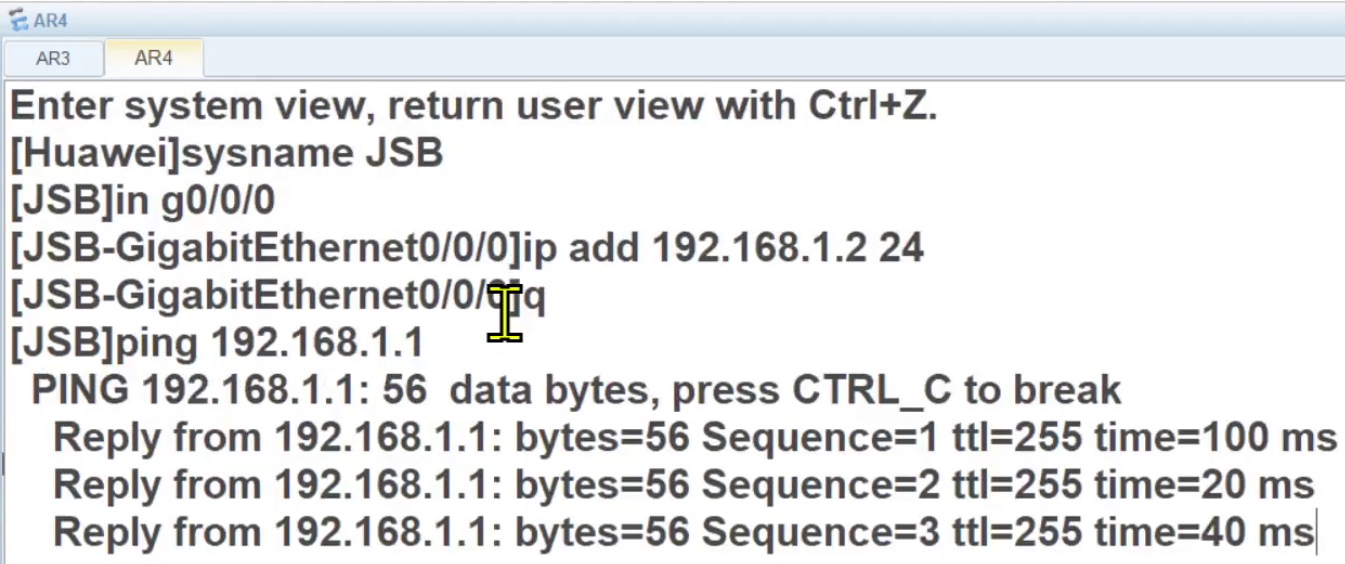

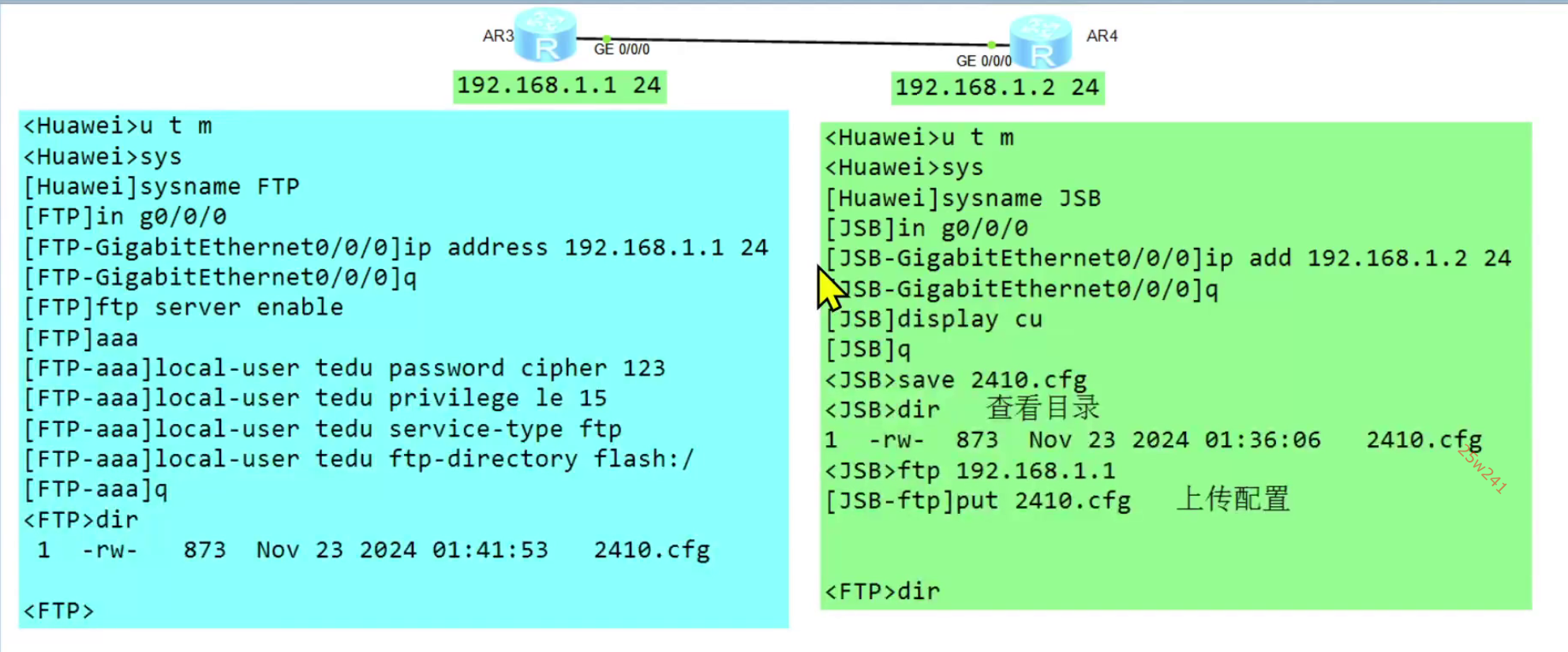

flash:/ 表示设备的Flash存储根目录R4上配置

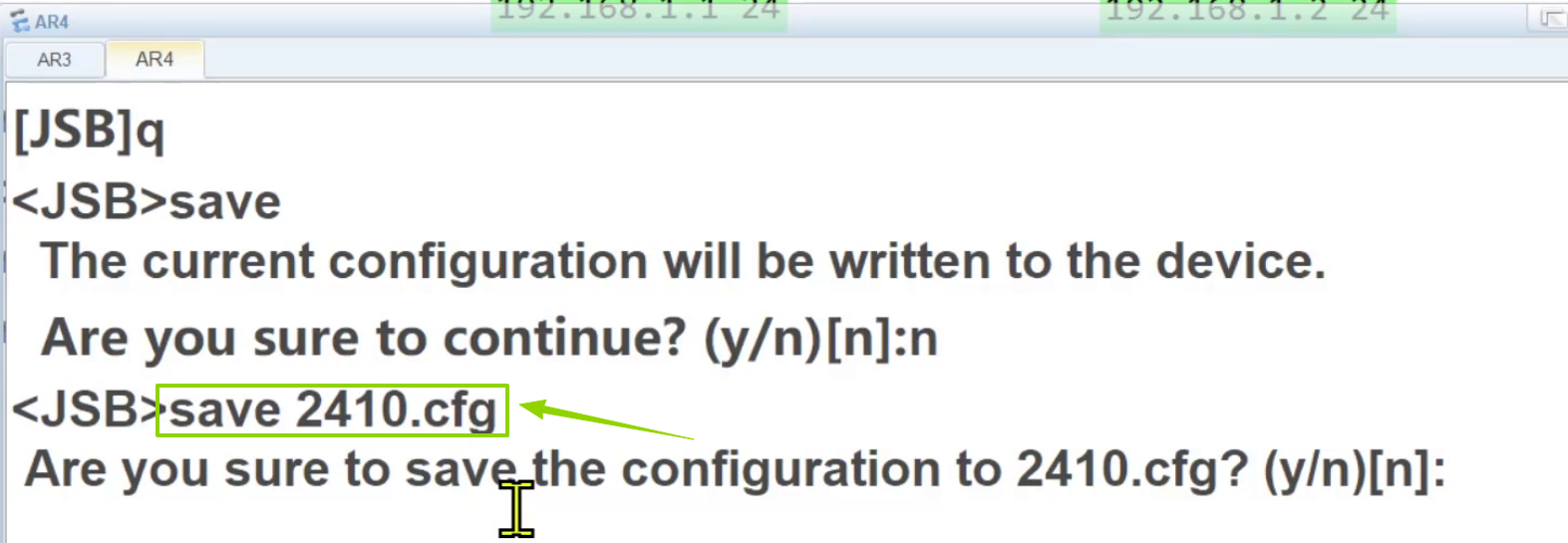

保存配置文件

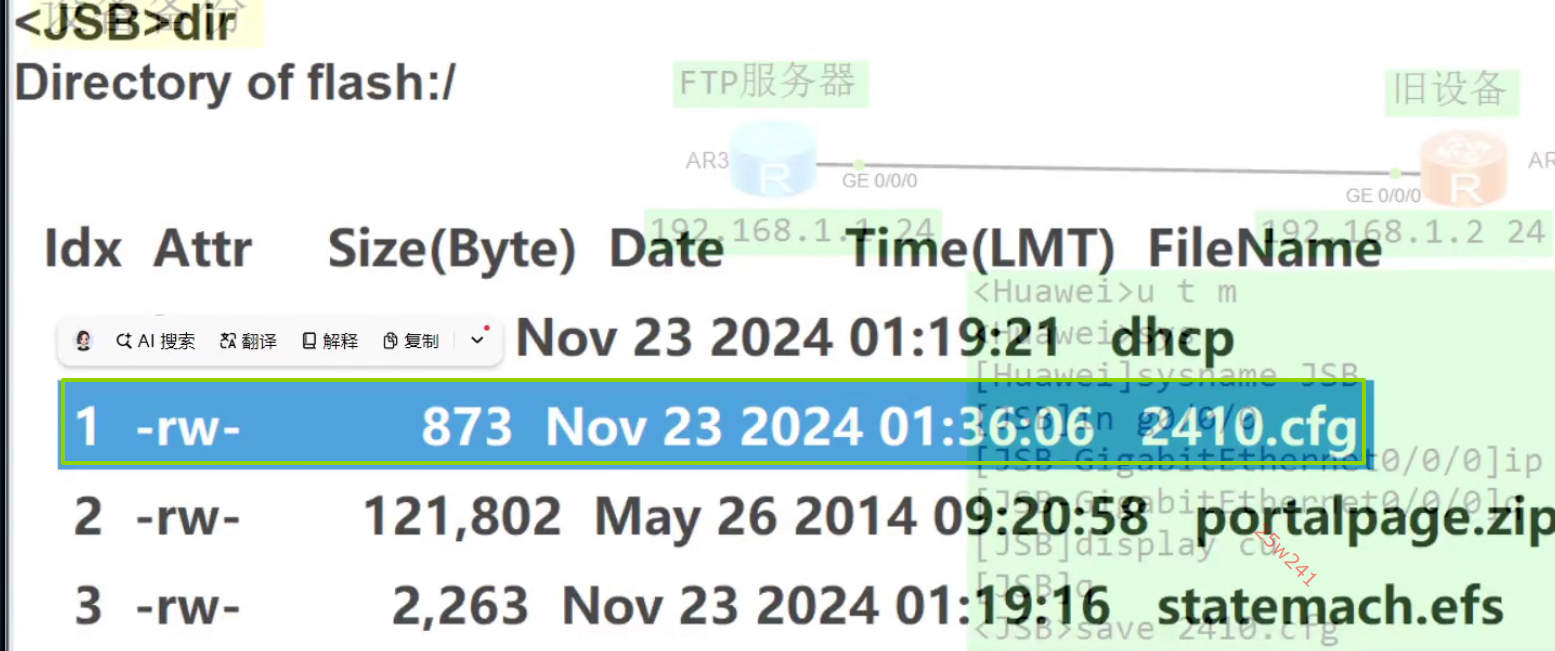

查看目录

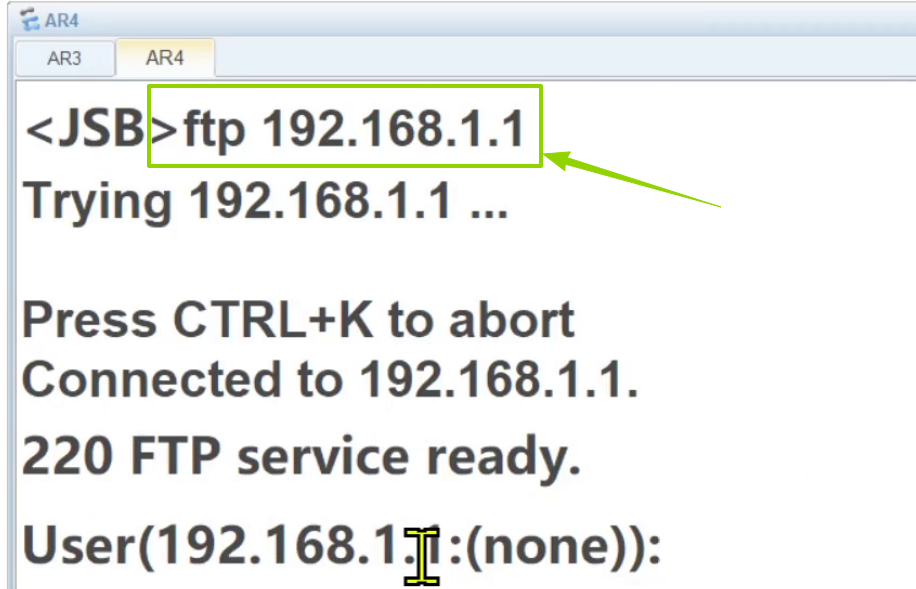

从客户机往服务器上传文件

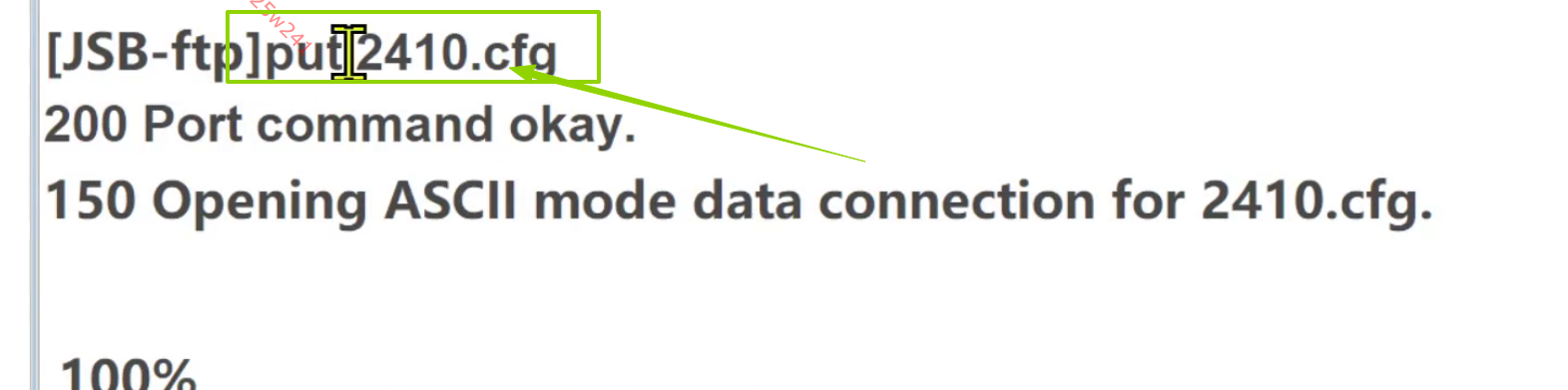

上传

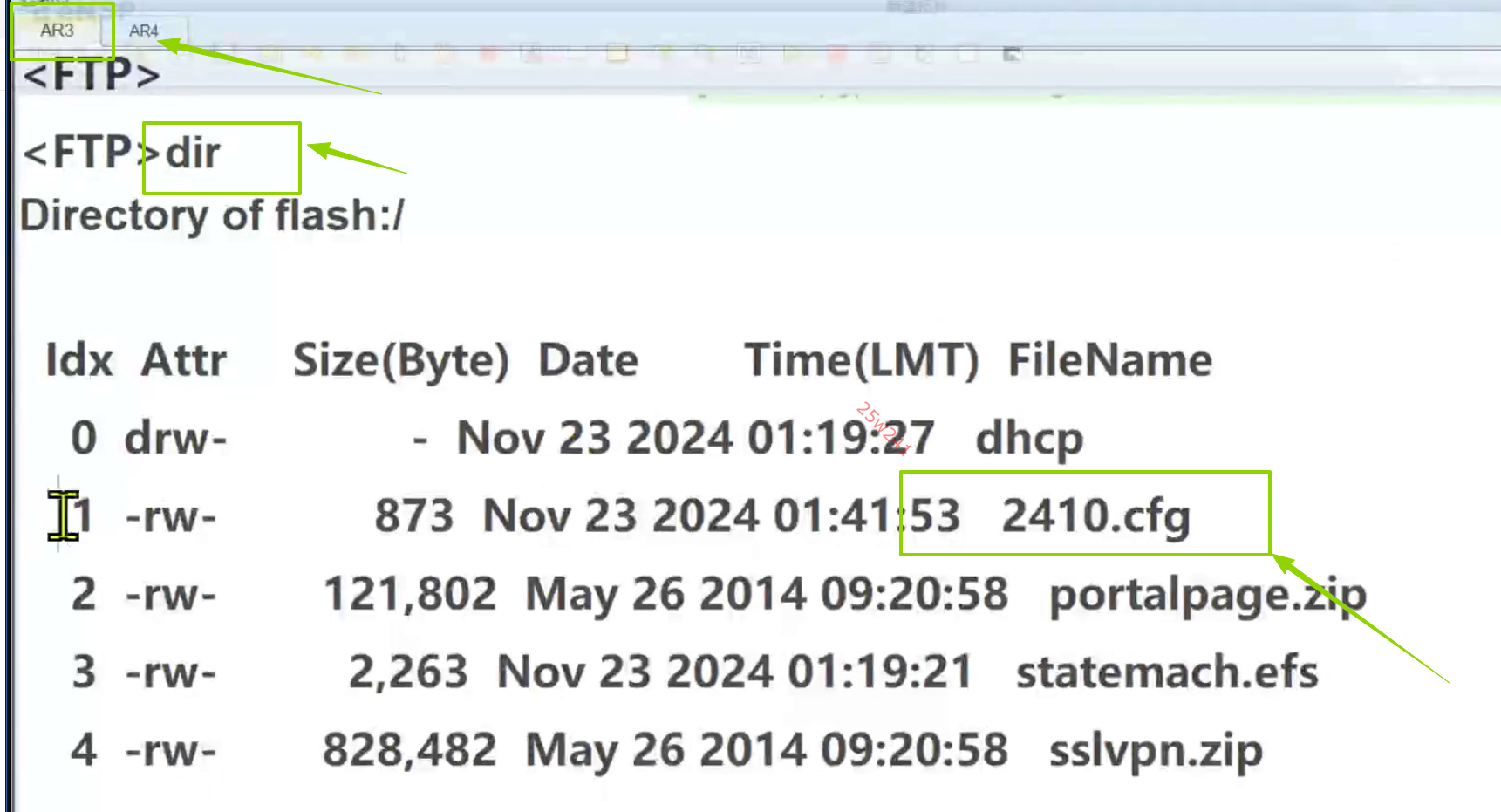

在ftp服务器上查看

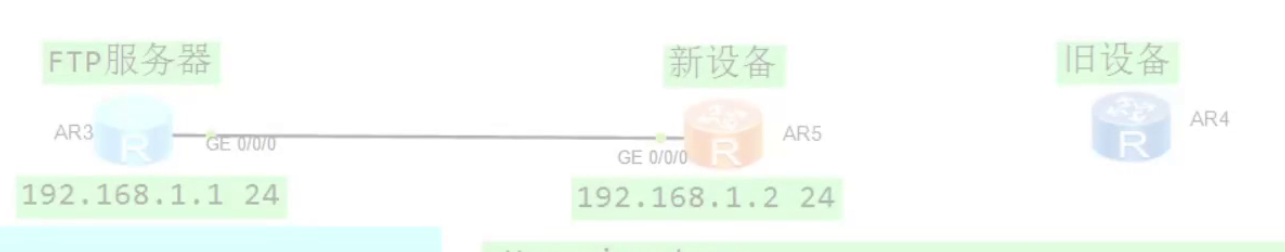

更换设备

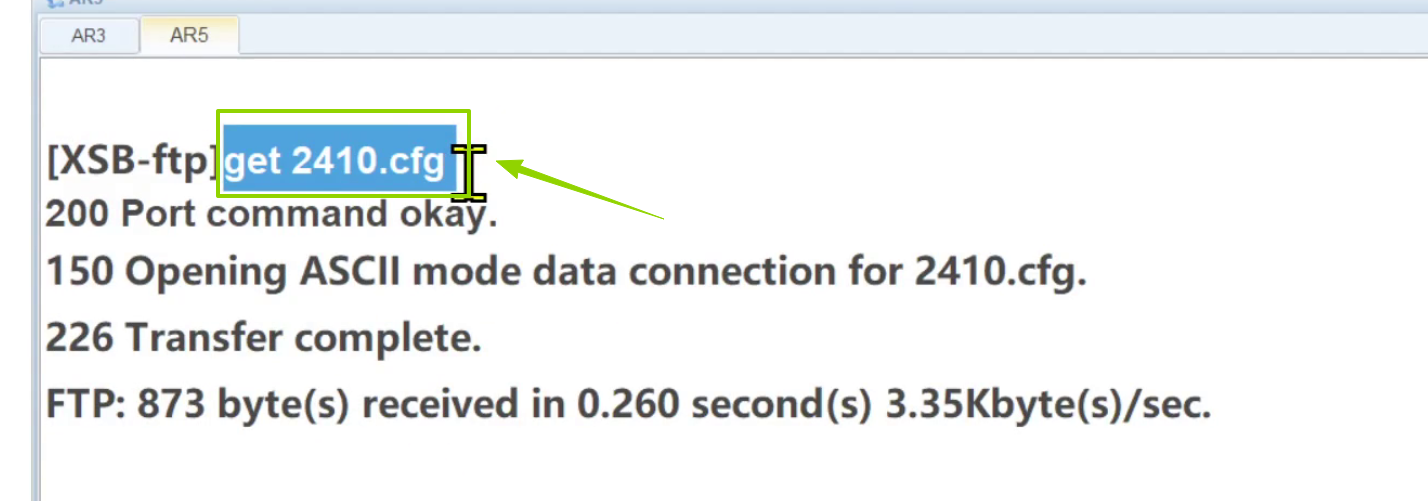

下载配置文件

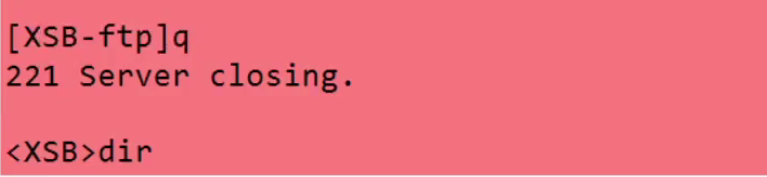

推出ftp服务器，回到本地视图

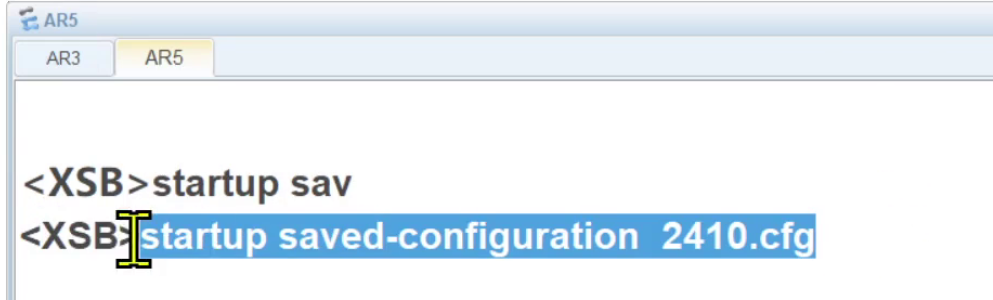

下载好配置文件，让配置文件生效（下次开机自动加载配置文件）

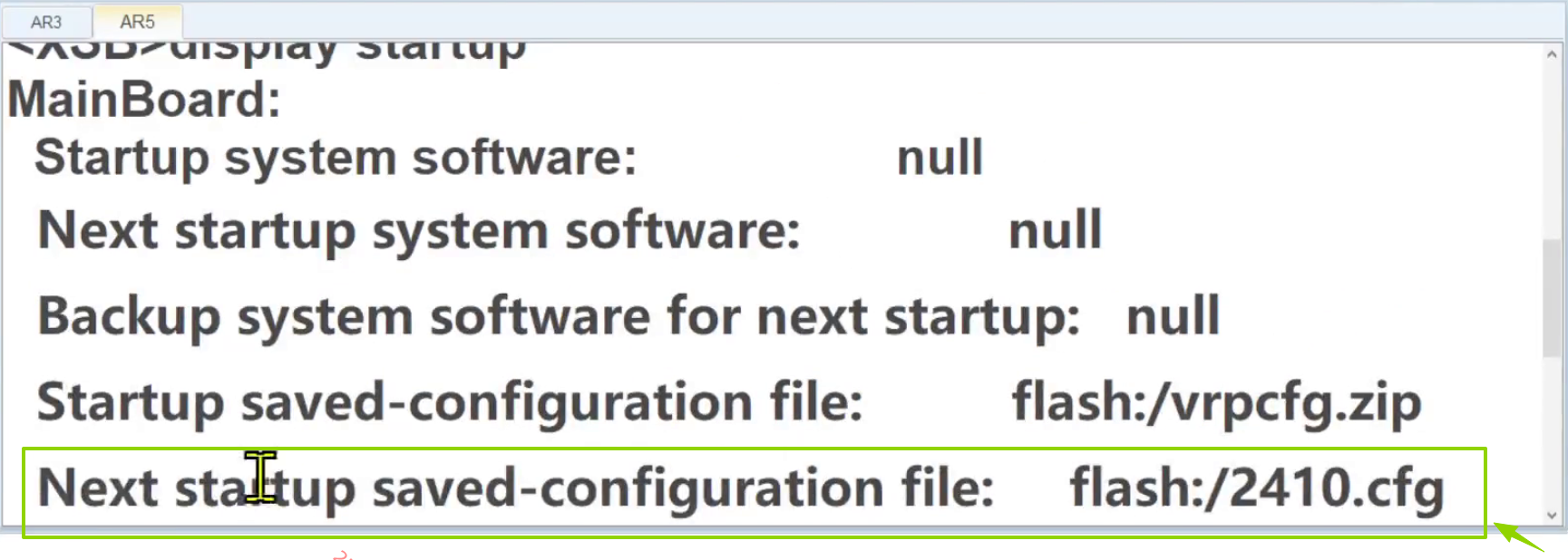

查看启动是否生效
display startup

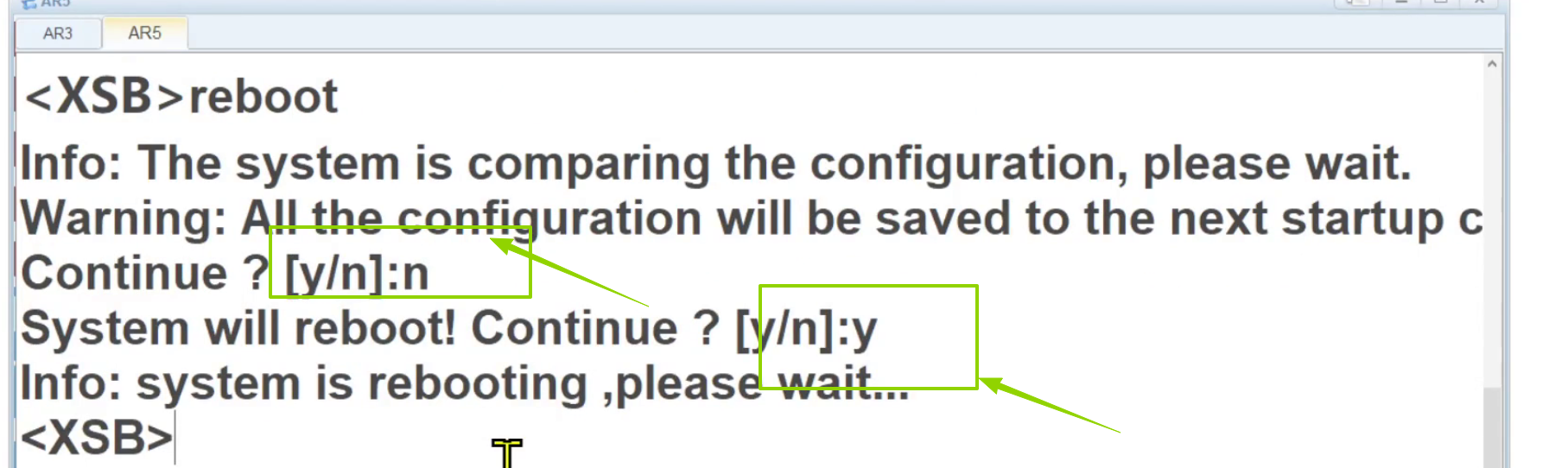

重启才能让配置生效
注意要选择N，因为重启开机用的不是当前的配置。

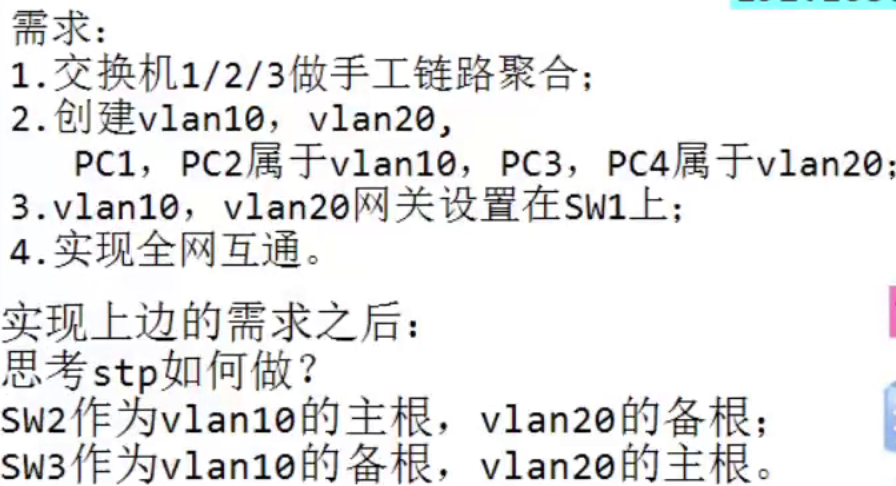

3、

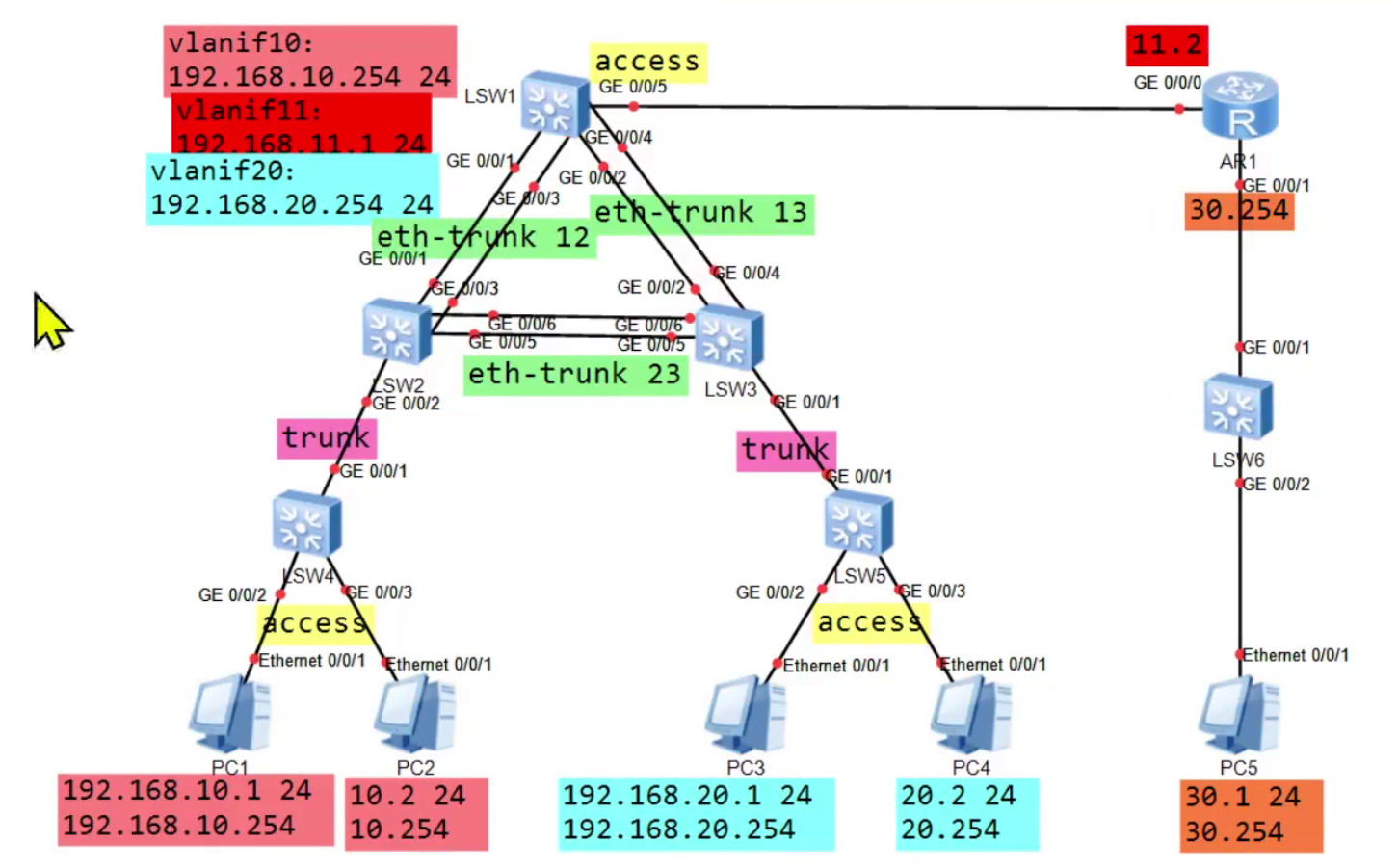

三层交换机处理
三层交换机从G1/0/1收到带VLAN10标签的帧 → 解封装，送到VLANIF10接口 → 路由查找：目标192.168.20.2属于VLAN20 → 从VLANIF20接口转发，打上VLAN20标签 → 从G1/0/2接口发出（允许VLAN20）
实际工程中更推荐所有交换机都创建所有VLAN
生成树协议（STP）需要
如果运行生成树协议，交换机需要为每个VLAN计算一棵生成树（PVST+或MSTP）。
-
如果交换机不知道某个VLAN的存在，无法为其计算生成树
-
可能导致环路或阻塞状态不正确
MSTP需要为所有VLAN计算生成树
关键点 ：MSTP为每个VLAN计算生成树状态。如果交换机没有某个VLAN：
-
该VLAN的BPDU无法正确处理
-
该VLAN的生成树状态无法计算
-
可能导致该VLAN的流量被错误阻塞
