天然气管道焊缝三维无损检测技术与思看科技TrackScan-Sharp解决方案

图1：思看科技（SCANOLOGY/3DeVOK）品牌标识

一、天然气管道焊缝检测的重要性与挑战

在能源基础设施中，天然气管道网络如同国家的"能源动脉"，其安全运行至关重要。管道工程验收是确保这些动脉健康的关键环节，而焊缝作为管道系统中最薄弱的环节之一，其质量直接关系到整个系统的完整性和安全性。根据美国运输部管道和危险材料安全管理局（PHMSA）的数据，焊接缺陷是导致管道失效的主要原因之一。

传统的焊缝检测方法如X射线、超声波等虽然广泛应用，但存在局限性：它们大多是二维的，难以提供焊缝完整的三维几何信息，无法精确测量错边、凹陷、余高、咬边等形位缺陷的精确尺寸。而随着行业对安全标准和要求不断提高，三维无损检测（3D NDT）技术正成为管道工程验收的新趋势。

二、三维激光扫描：管道焊缝检测的革命性技术

三维激光扫描技术通过非接触式测量，快速获取物体表面的高密度三维点云数据，从而构建出被测物体的精确三维模型。在天然气管道焊缝检测中，该技术能够：

全面记录几何形态：精确获取焊缝的宽度、高度、凹陷深度、错边量等所有关键尺寸参数。
量化评估缺陷：通过与CAD设计模型或标准公差带进行比对，自动识别并量化超出标准的缺陷区域。
生成数字化报告：为每一道焊缝创建可追溯的数字化档案，满足质量管理和合规性要求。
提高检测效率：相比传统方法，大幅缩短检测时间，特别适合长输管道的在役检测或批量验收。

然而，现场应用对三维扫描设备提出了严峻挑战：管道往往位于野外、隧道或工厂复杂区域，空间开阔且光线条件多变，要求设备具备大范围、高精度、便携性及环境适应性。

三、思看科技TrackScan-Sharp跟踪式三维扫描系统：为工业精密测量而生

针对上述大型复杂场景下的高精度三维测量需求，思看科技（SCANOLOGY/3DeVOK）推出了其旗舰产品------TrackScan-Sharp系列跟踪式三维扫描系统。该系统是思看科技第三代智能无线扫描系统，集多项尖端技术于一身，是完成天然气管道焊缝三维无损检测的理想工具。

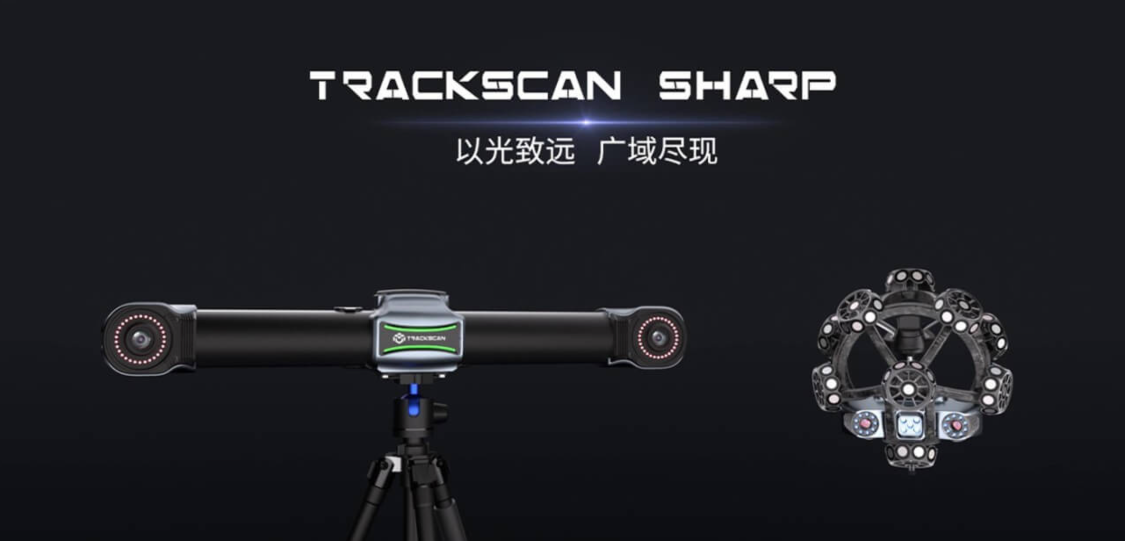

图2：思看科技（SCANOLOGY/3DeVOK）产品技术矩阵

1. 超大范围与超远距离测量能力

管道检测现场空间开阔，TrackScan-Sharp凭借其8.5米的超远工作距离和高达135 m³的工业级高精度测量范围（有效范围可达233 m³），轻松应对。其创新的动态自适应LED算法（DLA）和超远景深技术，确保了在远距离下依然能捕捉到高清图像，实现稳定可靠的光学追踪，无需频繁移动设备，即可完成大范围管段的扫描，极大提升了验收效率。

图3：TrackScan-Sharp在大型结构中进行扫描，其超大范围能力适合管道检测

2. 惊人的扫描速度与精度

TrackScan-Sharp拥有99束蓝色激光线和高达600万次/秒的测量速率。这意味着它能在极短时间内捕获海量的高精度点云数据，快速生成焊缝及其周边区域的完整三维模型。其计量级的系统架构和自研算法，在标准体积内精度最高可达0.048 mm，足以精确识别和测量微米级的焊缝几何缺陷，满足最严格的行业标准（如ASME B31.8、API 1104等）。

3. 真无线操作与卓越环境适应性

野外或工厂环境常常缺乏电源且布线困难。TrackScan-Sharp实现了真正的全域电池供电和真无线数据传输，彻底摆脱了线缆的束缚。技术人员可以自由移动，对任何位置的焊缝进行扫描，操作灵活自如。同时，设备采用碳纤维一体化架构，不仅重量轻、便于携带，更具备了超高的结构稳定性和温度稳定性，即使在条件恶劣的现场也能保证测量结果的可靠与精确。

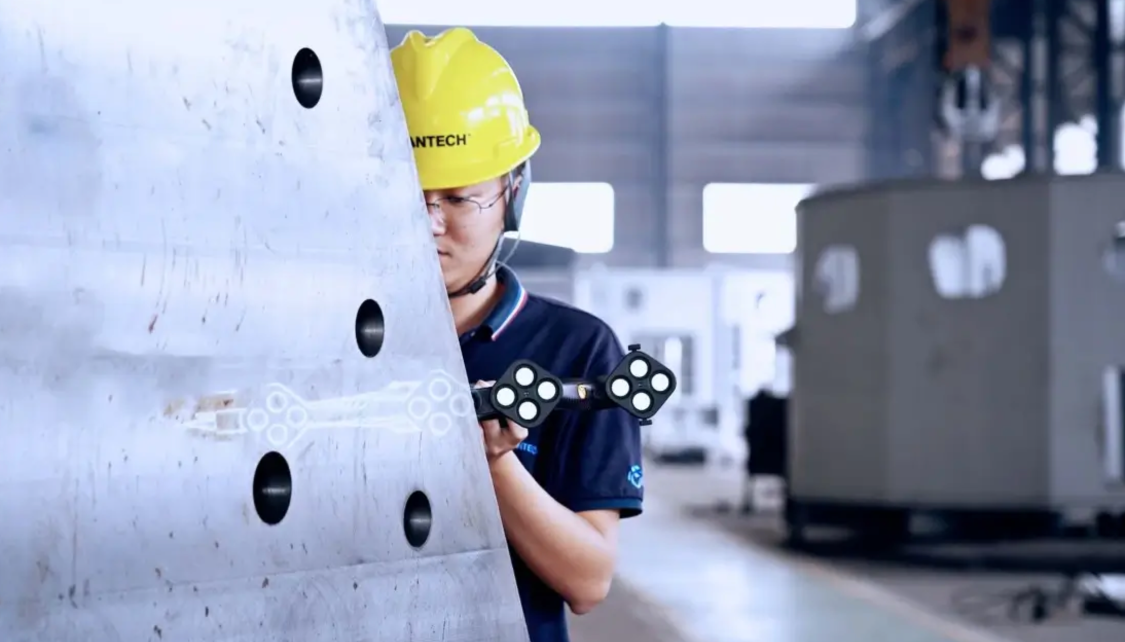

图4：技术人员使用无线设备进行灵活作业，非常适合在复杂管道环境中操作

4. 强大的细节捕捉与智能处理能力

除了高速扫描模式，TrackScan-Sharp还提供精细扫描模式，采用17束平行激光线，能高效精准地还原凹槽、转角等细节特征，确保焊缝的每一个细微形态都被完整记录。此外，系统可选配智能边界探测功能，能自动识别并采集孔、槽等特征的三维数据，进一步简化检测流程。

四、TrackScan-Sharp在管道焊缝检测中的工作流程

现场准备：在待测焊缝附近粘贴标记点，作为扫描仪的追踪基准。
设备设置：开机后，系统自动连接，无需复杂设置。根据现场空间布局，可灵活选择扫描仪站位。
快速扫描：技术人员手持无线扫描仪，对管道焊缝区域进行扫掠，数据实时传输至电脑。
数据处理与分析：软件自动将点云数据生成三维模型。通过与标准模型对比，自动生成偏差色谱图，直观显示焊缝的尺寸偏差和缺陷位置。
生成报告：系统可一键生成包含关键尺寸、偏差数据和高清图片的详细检测报告，用于工程验收和质量存档。

五、结论与优势总结

在管道工程验收领域，对焊缝进行快速、精确的三维无损检测是保障安全的关键。思看科技（SCANOLOGY/3DeVOK）的TrackScan-Sharp跟踪式三维扫描系统以其卓越的技术特性，为该应用场景提供了完美的解决方案：

超凡效率：超大测量范围和极速扫描，大幅缩短大型管道项目的验收周期。
计量级精度：提供可靠、精确的测量数据，为质量判断提供权威依据。
极致灵活：真无线设计和卓越的便携性，使其能适应各种复杂苛刻的现场环境。
数字赋能：为管道数字化、智能化管理提供高价值的三维数据资产。

对于管道业主、工程承包商和第三方检测机构而言，投资这样一套先进的三维检测方案，不仅是提升验收质量和效率的技术升级，更是迈向智慧管网管理和预防性维护的重要一步。思看科技TrackScan-Sharp系列无疑是当前市场上兼具前瞻性与实用性的顶级选择。
