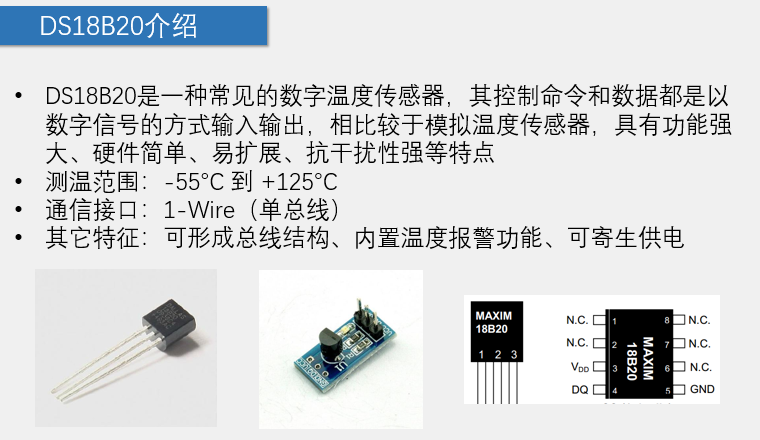

14.1 DS18B20基础知识

14.1.1 器件特点

1. 单总线通信 ：只需要一根 IO 口数据线（DQ） 即可完成与 51 单片机的双向通信，无需 I2C/SPI 等总线，接线极简；
2. 数字输出 ：直接输出数字温度值，无需 AD 转换，单片机直接读取，精度高、无误差；
3. 无需外部元件：内置振荡器和温度传感器，只需要接电源、地、数据线即可工作；
4. 测温范围 ：-55℃ ~ +125℃，满足绝大多数场景使用；
5. 精度可选：默认 12 位精度（测温精度 0.0625℃），也可配置 9/10/11 位精度；
6. 寄生供电 / 外部供电 ：两种供电方式，51 单片机中优先用外部供电，稳定不易出错。

14.1.2 引脚定义

引脚1 (GND) ：接地引脚
引脚2 (DQ) ：单总线数据引脚，接51单片机任意一个IO口（如P3_7）
引脚3 (VCC) ：电源引脚，接5V/3.3V（51单片机直接接5V即可）

14.1.3 关键硬件要求

DS18B20 的 DQ 引脚（数据线）必须串联一个 4.7KΩ 的上拉电阻，一端接 DQ 引脚，一端接 5V 电源；

❗ 不接 4.7K 上拉电阻 → 通信失败，永远读不到温度值！这是新手 99% 的踩坑点。

14.2 单总线(One-Wire)

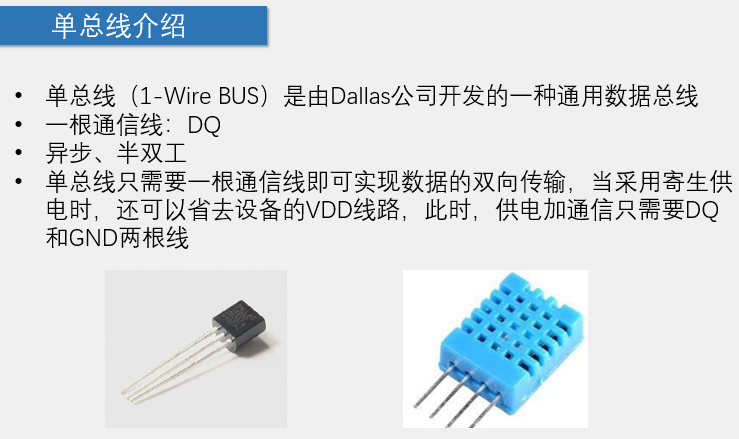

14.2.1 单总线介绍

DS18B20 是 单总线协议 的代表器件，所谓单总线： 一根数据线，既传输时钟信号，又传输数据信号，双向通信；
单总线没有时钟线，所有的通信时序、读写操作，都由 单片机严格的延时时序来控制，这是驱动 DS18B20 的核心！
✅ 单总线的核心特点

1. 所有操作基于 精准的微秒级延时，时序错一点就通信失败；
2. 通信的发起者是单片机（主机），DS18B20 是从机，完全被动响应；
3. DS18B20 的所有操作，都基于 3 个最基础的时序函数，所有功能都是这 3 个函数的组合：

• ① 复位 + 应答时序（主机复位 DS18B20，从机给出应答）
• ② 写一个字节时序（主机给 DS18B20 发送指令）
• ③ 读一个字节时序（主机从 DS18B20 读取温度数据）

14.2.2 单总线时序结构

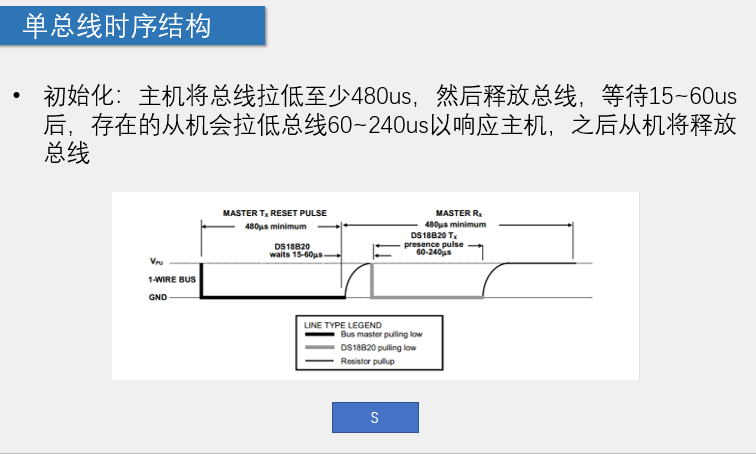

⭐初始化 （复位 + 应答）时序

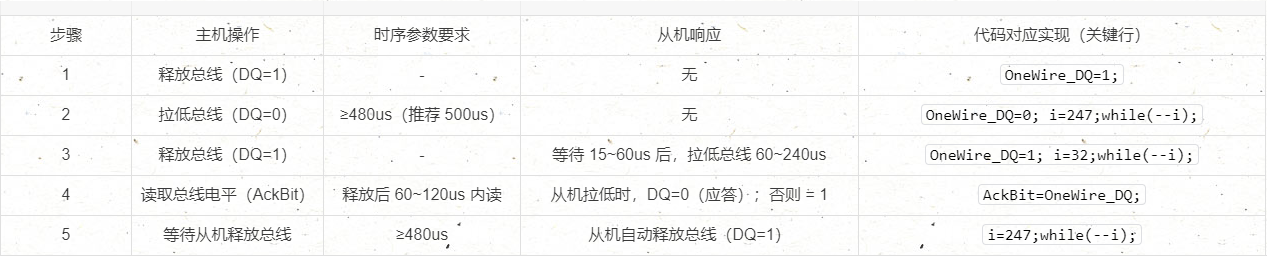

标准时序步骤（官方规范）

关键判定与易错点

• 应答位AckBit=0 → 通信成功（从机存在）；AckBit=1 → 失败（无器件 / 上拉电阻缺失 / 时序错）；

• 易错点：步骤 2 拉低时长不足 480us → 从机无法复位；步骤 3 等待时间过长（>120us）→ 错过应答窗口，误判为无应答。

/**
@brief  单总线初始化函数（核心：复位+应答时序）
@param  无
@retval 应答位：0=有应答（从机存在，通信成功），1=无应答（从机未响应，通信失败）
@note   所有单总线通信的前置操作，必须先初始化成功才能收发数据；
    延时基于11.0592MHz晶振，循环次数对应精准微秒级延时，不可随意修改
*/
unsigned char OneWire_Init(void)
{
    unsigned char i;          // 循环变量，用于微秒级延时计数
    unsigned char AckBit;     // 存储从机应答位，0=应答成功，1=无应答
    OneWire_DQ = 1;           // 第一步：释放总线（先拉至高电平，保证复位前总线状态稳定）
    OneWire_DQ = 0;           // 第二步：主机拉低总线，发送复位信号（要求拉低≥480us）
    i = 247;while (--i);      // 延时约500us（满足复位拉低时长要求，核心时序）
    OneWire_DQ = 1;           // 第三步：主机释放总线，等待从机应答（总线由上拉电阻拉至高电平）
    i = 32;while (--i);       // 延时约70us（等待从机拉低总线产生应答，核心时序）
    AckBit = OneWire_DQ;      // 第四步：读取总线电平，获取应答位（0=从机拉低应答，1=无应答）
    i = 247;while (--i);      // 第五步：延时约500us，等待从机释放总线（完成复位+应答流程）
    return AckBit;            // 返回应答状态，供上层函数判断通信是否成功

}

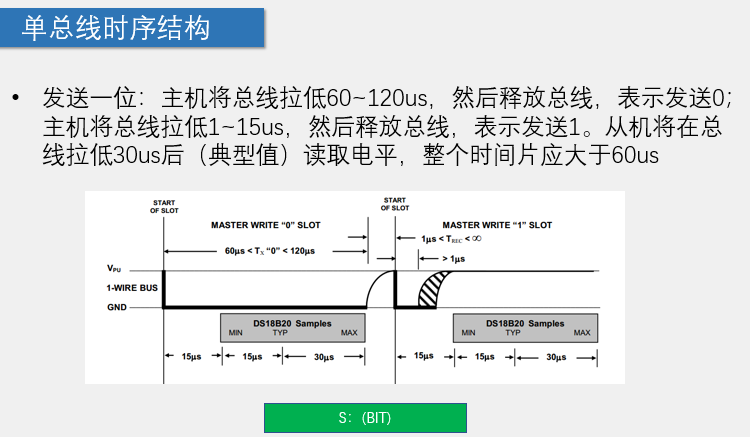

⭐发送一位

功能目的
主机向从机发送 1 位数据（0/1），从机在主机定义的「位窗口」内读取电平。

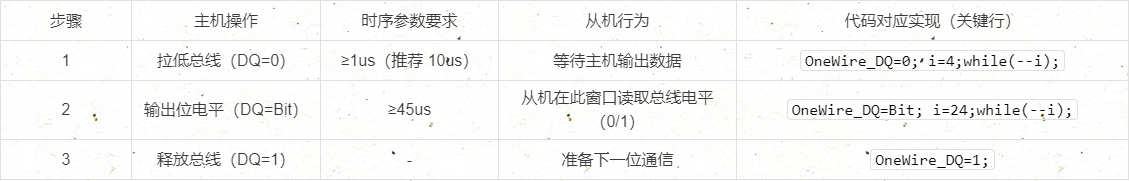

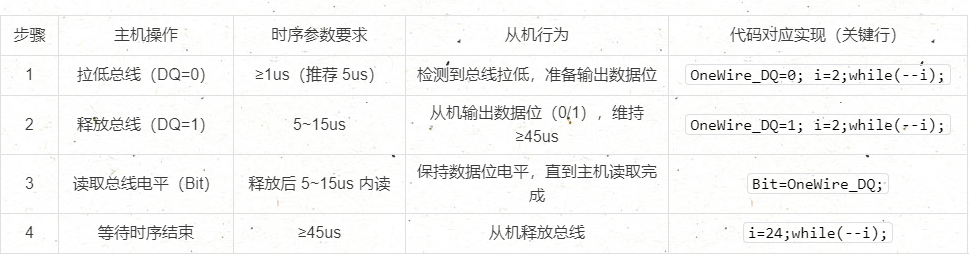

标准时序步骤

关键规则

• 发送位0：步骤 2 全程保持 DQ=0；发送位1：步骤 2 保持 DQ=1；

• 从机读取窗口是「步骤 2 的 45us」，主机必须保证此窗口内电平稳定，否则数据读错。

/**
  * @brief  单总线发送单个位（单总线最基础的写操作）
  * @param  Bit 要发送的位，范围：0/1（0=低电平，1=高电平）
  * @retval 无
  * @note   单总线无时钟线，靠精准延时定义「位写入窗口」，时序错则数据传输错误
  */
void OneWire_SendBit(unsigned char Bit)
{
    unsigned char i;          // 延时计数变量

    OneWire_DQ = 0;           // 第一步：主机拉低总线，启动位发送时序（拉低≥1us）
    i = 4;while (--i);        // 延时约10us（满足位写入的最小拉低时长）
    OneWire_DQ = Bit;         // 第二步：输出要发送的位（0/1），从机在此窗口读取电平
    i = 24;while (--i);       // 延时约50us（维持位电平，保证从机稳定读取）
    OneWire_DQ = 1;           // 第三步：释放总线，完成一位发送
}

⭐接收一位

功能目的
主机触发从机输出 1 位数据，主机在「读取窗口」内捕获从机的电平。
标准时序步骤

关键规则

• 主机拉低总线是「读位触发信号」，从机仅在主机拉低后才会输出数据；

• 读取窗口是「释放总线后 5~15us」，提前 / 延后读都会捕获到错误电平。

/**
  * @brief  单总线接收单个位（单总线最基础的读操作）
  * @param  无
  * @retval 读取到的位，范围：0/1（0=低电平，1=高电平）
  * @note   主机主动拉低总线触发读时序，从机在窗口期输出电平，主机读取
  */
unsigned char OneWire_ReceiveBit(void)
{
    unsigned char Bit;        // 存储读取到的位
    unsigned char i;          // 延时计数变量

    OneWire_DQ = 0;           // 第一步：主机拉低总线，启动位读取时序（拉低≥1us）
    i = 2;while (--i);        // 延时约5us（触发从机输出数据位）
    OneWire_DQ = 1;           // 第二步：主机释放总线，准备读取从机输出的电平
    i = 2;while (--i);        // 延时约5us（等待从机电平稳定，核心窗口期）
    Bit = OneWire_DQ;         // 第三步：读取总线电平，获取从机发送的位
    i = 24;while (--i);       // 延时约50us，完成一位读取时序
    return Bit;               // 返回读取到的位
}

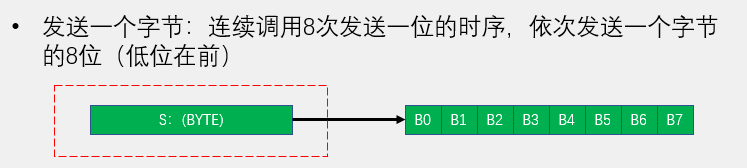

⭐发送一个字节

功能目的
单次传输 8 位数据（0x00~0xFF），是单总线与从机交互的实际数据单元（如发送 DS18B20 指令、读取温度数据）。
发送字节时序（主机→从机）

• 核心规则：低位在前（LSB），即先发送 bit0，再发送 bit1... 最后发送 bit7；
• 实现逻辑：循环 8 次调用「发送位」函数，每次提取字节的第 i 位（Byte&(0x01<）；

• 代码对应：for(i=0;i<8;i++){OneWire_SendBit(Byte&(0x01<<i));}。

/**
  * @brief  单总线发送一个字节（8位）
  * @param  Byte 要发送的字节，范围：0x00~0xFF
  * @retval 无
  * @note   基于「发送单个位」函数实现，按**低位在前（LSB）** 顺序发送8个位
  */
void OneWire_SendByte(unsigned char Byte)
{
    unsigned char i;          // 循环变量，遍历8个位
    for(i=0;i<8;i++)          // 逐位发送，共8次
    {
        // 按位发送：Byte&(0x01<<i) 提取第i位（0~7位），低位先发送
        OneWire_SendBit(Byte&(0x01<<i));
    }
}

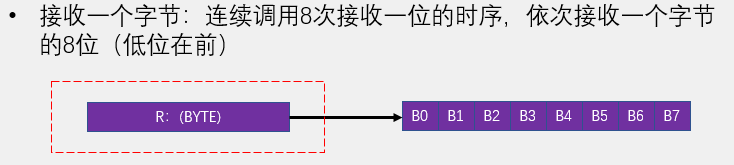

⭐接收一个字节

接收字节时序（从机→主机）

• 核心规则：低位在前（LSB），即先接收 bit0，再接收 bit1... 最后接收 bit7；
• 实现逻辑：循环 8 次调用「接收位」函数，若读取到 1 则将其写入字节的第 i 位（Byte|=(0x01<）；

• 代码对应：if(OneWire_ReceiveBit()){Byte|=((0x01<<i));}。

/**
  * @brief  单总线接收一个字节（8位）
  * @param  无
  * @retval 读取到的字节，范围：0x00~0xFF
  * @note   基于「接收单个位」函数实现，按**低位在前（LSB）** 顺序接收8个位
  */
unsigned char OneWire_ReceiveByte(void)
{
    unsigned char Byte=0x00;  // 存储最终读取的字节，初始化为0
    unsigned char i;          // 循环变量，遍历8个位
    for(i=0;i<8;i++)          // 逐位接收，共8次
    {
        // 若读取到的位为1，将其写入Byte的第i位；为0则不操作（初始为0）
        if(OneWire_ReceiveBit())
        {
            Byte |= ((0x01<<i));
        }
    }
    return Byte;              // 返回拼接后的完整字节
}

✅OneWire.c

#include <REGX52.H>    // 51单片机寄存器定义头文件，必须包含

// 单总线数据引脚定义：DQ引脚接P3_7，可修改为任意IO口（需同步调整硬件接线）
sbit OneWire_DQ = P3^7;

/**
  * @brief  单总线初始化函数（核心：复位+应答时序）
  * @param  无
  * @retval 应答位：0=有应答（从机存在，通信成功），1=无应答（从机未响应，通信失败）
  * @note   所有单总线通信的前置操作，必须先初始化成功才能收发数据；
  *         延时基于11.0592MHz晶振，循环次数对应精准微秒级延时，不可随意修改
  */
unsigned char OneWire_Init(void)
{
    unsigned char i;          // 循环变量，用于微秒级延时计数
    unsigned char AckBit;     // 存储从机应答位，0=应答成功，1=无应答

    OneWire_DQ = 1;           // 第一步：释放总线（先拉至高电平，保证复位前总线状态稳定）
    OneWire_DQ = 0;           // 第二步：主机拉低总线，发送复位信号（要求拉低≥480us）
    i = 247;while (--i);      // 延时约500us（满足复位拉低时长要求，核心时序）
    OneWire_DQ = 1;           // 第三步：主机释放总线，等待从机应答（总线由上拉电阻拉至高电平）
    i = 32;while (--i);       // 延时约70us（等待从机拉低总线产生应答，核心时序）
    AckBit = OneWire_DQ;      // 第四步：读取总线电平，获取应答位（0=从机拉低应答，1=无应答）
    i = 247;while (--i);      // 第五步：延时约500us，等待从机释放总线（完成复位+应答流程）
    return AckBit;            // 返回应答状态，供上层函数判断通信是否成功
}

/**
  * @brief  单总线发送单个位（单总线最基础的写操作）
  * @param  Bit 要发送的位，范围：0/1（0=低电平，1=高电平）
  * @retval 无
  * @note   单总线无时钟线，靠精准延时定义「位写入窗口」，时序错则数据传输错误
  */
void OneWire_SendBit(unsigned char Bit)
{
    unsigned char i;          // 延时计数变量

    OneWire_DQ = 0;           // 第一步：主机拉低总线，启动位发送时序（拉低≥1us）
    i = 4;while (--i);        // 延时约10us（满足位写入的最小拉低时长）
    OneWire_DQ = Bit;         // 第二步：输出要发送的位（0/1），从机在此窗口读取电平
    i = 24;while (--i);       // 延时约50us（维持位电平，保证从机稳定读取）
    OneWire_DQ = 1;           // 第三步：释放总线，完成一位发送
}

/**
  * @brief  单总线接收单个位（单总线最基础的读操作）
  * @param  无
  * @retval 读取到的位，范围：0/1（0=低电平，1=高电平）
  * @note   主机主动拉低总线触发读时序，从机在窗口期输出电平，主机读取
  */
unsigned char OneWire_ReceiveBit(void)
{
    unsigned char Bit;        // 存储读取到的位
    unsigned char i;          // 延时计数变量

    OneWire_DQ = 0;           // 第一步：主机拉低总线，启动位读取时序（拉低≥1us）
    i = 2;while (--i);        // 延时约5us（触发从机输出数据位）
    OneWire_DQ = 1;           // 第二步：主机释放总线，准备读取从机输出的电平
    i = 2;while (--i);        // 延时约5us（等待从机电平稳定，核心窗口期）
    Bit = OneWire_DQ;         // 第三步：读取总线电平，获取从机发送的位
    i = 24;while (--i);       // 延时约50us，完成一位读取时序
    return Bit;               // 返回读取到的位
}

/**
  * @brief  单总线发送一个字节（8位）
  * @param  Byte 要发送的字节，范围：0x00~0xFF
  * @retval 无
  * @note   基于「发送单个位」函数实现，按**低位在前（LSB）** 顺序发送8个位
  */
void OneWire_SendByte(unsigned char Byte)
{
    unsigned char i;          // 循环变量，遍历8个位
    for(i=0;i<8;i++)          // 逐位发送，共8次
    {
        // 按位发送：Byte&(0x01<<i) 提取第i位（0~7位），低位先发送
        OneWire_SendBit(Byte&(0x01<<i));
    }
}

/**
  * @brief  单总线接收一个字节（8位）
  * @param  无
  * @retval 读取到的字节，范围：0x00~0xFF
  * @note   基于「接收单个位」函数实现，按**低位在前（LSB）** 顺序接收8个位
  */
unsigned char OneWire_ReceiveByte(void)
{
    unsigned char Byte=0x00;  // 存储最终读取的字节，初始化为0
    unsigned char i;          // 循环变量，遍历8个位
    for(i=0;i<8;i++)          // 逐位接收，共8次
    {
        // 若读取到的位为1，将其写入Byte的第i位；为0则不操作（初始为0）
        if(OneWire_ReceiveBit())
        {
            Byte |= ((0x01<<i));
        }
    }
    return Byte;              // 返回拼接后的完整字节
}

✅OneWire.h

#ifndef _ONEWIRE_H_
#define _ONEWIRE_H_

unsigned char OneWire_Init(void);
void OneWire_SendBit(unsigned char Bit);
unsigned char OneWire_ReceiveBit(void);
void OneWire_SendByte(unsigned char Byte);
unsigned char OneWire_ReceiveByte(void);

#endif

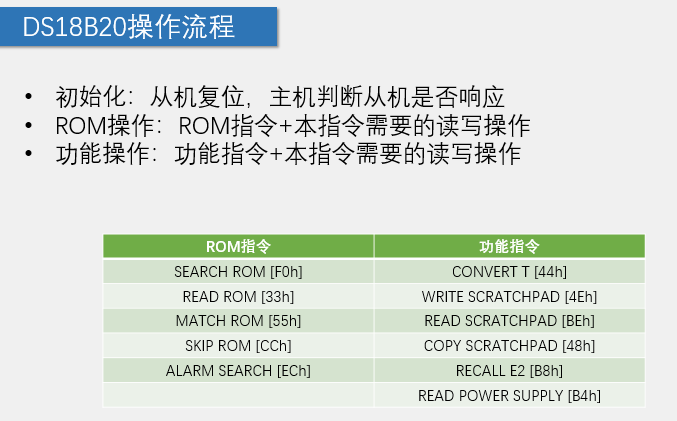

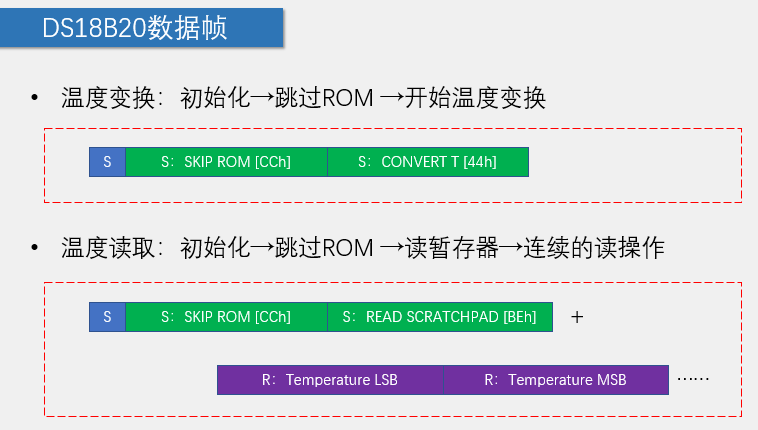

14.3 DS18B20操作流程

✅DS18B20.c

#include <REGX52.H>        // 51单片机寄存器定义头文件，提供IO口、寄存器等底层定义
#include "OneWire.h"       // 引入单总线底层驱动头文件，包含OneWire_Init、OneWire_SendByte、OneWire_ReceiveByte等核心函数

// DS18B20单总线指令宏定义（固定指令码，提高代码可读性，避免硬编码）
#define  DS18B20_SKIP_ROM         0xCC    // 跳过ROM指令：单总线仅接1个DS18B20时使用，跳过ROM匹配流程
#define  DS18B20_CONVERT_T        0x44    // 温度转换指令：命令DS18B20启动温度采集并转换
#define  DS18B20_READ_SCRATCHPAD  0xBE    // 读暂存器指令：读取DS18B20内部暂存器中的温度数据

/**
  * @brief  启动DS18B20温度转换
  * @param  无
  * @retval 无
  * @note   调用此函数后，DS18B20进入温度转换状态，12位精度下需等待约100ms转换完成；
  *         此函数仅发送转换指令，不等待转换完成，需在读取温度前确保转换完成
  */
void DS18B20_ConvertT(void)
{
	OneWire_Init();                          // 单总线初始化（复位+应答）：唤醒DS18B20，确认通信链路正常
	OneWire_SendByte(DS18B20_SKIP_ROM);      // 发送跳过ROM指令：单机场景无需匹配ROM地址，节省通信时间
	OneWire_SendByte(DS18B20_CONVERT_T);     // 发送温度转换指令：触发DS18B20开始采集并转换温度
}

/**
  * @brief  读取DS18B20转换后的温度值
  * @param  无
  * @retval float - 实际温度值（如25.0℃、-5.5℃），12位精度分辨率0.0625℃
  * @note   调用此函数前，必须先调用DS18B20_ConvertT()并等待至少100ms，否则读取到的是旧数据；
  *         温度数据为16位补码，低字节(TLSB)先读，高字节(TMSB)后读，顺序不可反
  */
float DS18B20_ReadT(void)
{
    unsigned char TLSB,TMSB;  // 定义变量存储温度字节：TLSB=温度低字节，TMSB=温度高字节
    int Temp;                 // 存储拼接后的16位原始温度值（补码形式）
    float T;                  // 存储最终换算后的实际温度值（浮点型）

    OneWire_Init();                          // 单总线初始化：重新建立通信，准备读取数据
    OneWire_SendByte(DS18B20_SKIP_ROM);      // 发送跳过ROM指令：单机场景跳过ROM匹配
    OneWire_SendByte(DS18B20_READ_SCRATCHPAD); // 发送读暂存器指令：命令DS18B20输出暂存器中的温度数据

	TLSB=OneWire_ReceiveByte();              // 读取温度低字节（包含温度整数低位+小数部分）
	TMSB=OneWire_ReceiveByte();              // 读取温度高字节（包含温度符号位+整数高位）

	Temp=(TMSB<<8)|TLSB;                     // 拼接高低字节为16位整数：高字节左移8位 + 低字节
	T=Temp/16.0;                             // 换算为实际温度：12位精度下，原始值×0.0625 = 原始值/16.0
    return T;                                // 返回最终的浮点型温度值
}

✅DS18B20.h

#ifndef _DS18B20_H_
#define _DS18B20_H_

void DS18B20_ConvertT(void);
float DS18B20_ReadT(void);

#endif

14.4 项目示例1 ：DS18B20温度传感器

✅ 项目功能：

51 单片机驱动 DS18B20 温度传感器，并通过 LCD1602 实时显示温度值

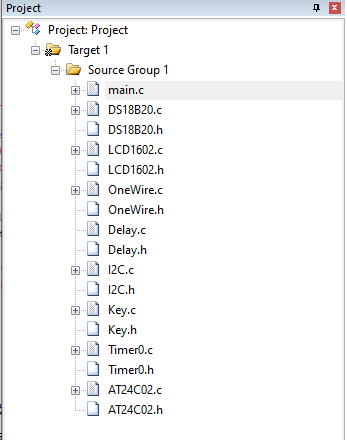

✅项目架构：

✅ main.c主函数

#include <REGX52.H>        // 51单片机寄存器定义头文件，提供IO口、寄存器等底层硬件定义
#include "LCD1602.h"       // 引入LCD1602液晶显示屏驱动头文件，包含LCD_Init、LCD_ShowString等显示函数
#include "OneWire.h"       // 引入单总线底层驱动头文件，为DS18B20提供通信时序支持
#include "DS18B20.h"       // 引入DS18B20温度传感器驱动头文件，包含DS18B20_ConvertT、DS18B20_ReadT等函数

float T;                   // 全局变量：存储DS18B20读取到的实际温度值（浮点型，支持正负和小数）

void main()
{
	LCD_Init();                          // 初始化LCD1602显示屏，配置显示模式、端口等，为后续显示做准备
	LCD_ShowString(1,1,"Temperature:");  // 在LCD1602第1行第1列显示字符串"Temperature:"，作为温度显示的标题

	while(1)                             // 死循环：持续采集并显示温度
	{
		DS18B20_ConvertT();              // 触发DS18B20温度转换：发送指令让传感器开始采集并转换温度（12位精度需约100ms完成）
		T=DS18B20_ReadT();               // 读取转换后的温度值：从DS18B20暂存器读取数据并换算为浮点型温度

		// 处理温度正负号显示
		if(T<0)                          // 若温度为负数
		{
			LCD_ShowChar(2,1,'-');       // 在LCD第2行第1列显示负号"-"
			T=-T;                        // 将温度取绝对值，方便后续拆分整数和小数部分显示
		}
		else                             // 若温度为正数/零
		{
			LCD_ShowChar(2,1,'+');       // 在LCD第2行第1列显示正号"+"
		}

		LCD_ShowNum(2,2,T,3);            // 在LCD第2行第2列显示温度整数部分，占3位（如25℃显示"025"，125℃显示"125"）
		LCD_ShowChar(2,5,'.');           // 在LCD第2行第5列显示小数点"."，分隔整数和小数部分
		// 显示温度小数部分（4位）：
		// 1. (unsigned long)T*10000：将浮点温度放大10000倍并转为无符号长整型（避免浮点运算误差）
		// 2. %10000：取后4位，得到四位小数部分（如25.125℃ → 251250 → 1250）
		// 3. LCD_ShowNum：在第2行第6列显示这4位小数
		LCD_ShowNum(2,6,(unsigned long)T*10000%10000,4);
	}
}

• 温度显示格式为「符号位 + 3 位整数 +.+4 位小数」，覆盖 DS18B20 的测温范围（-55℃~+125℃）和 12 位精度；
• 浮点温度通过 "放大取整 + 取模" 拆分小数部分，避免直接浮点运算的显示误差，保证小数位显示准确。

14.4 项目示例2 ：DS18B20温度报警器

✅ 项目功能：

• 温度采集：通过 DS18B20 单总线温度传感器采集环境温度，支持 - 55℃~+125℃测温范围，LCD 显示「符号 + 3 位整数 + 2 位小数」格式的实时温度；
• 人机交互：通过 4 个按键实现温度上限 (THigh)/ 下限 (TLow) 的加减调节，LCD 实时更新阈值；
• 掉电保存：将温度阈值写入 AT24C02 EEPROM，上电自动读取，避免掉电丢失设置；
• 非阻塞设计：定时器 0 每 20ms 中断扫描按键，主循环无延时阻塞，保证温度采集和显示的流畅性；
• 超限提示：实时判断当前温度是否超出上下限，LCD 显示 "OV:H"（超上限）/"OV:L"（超下限），正常则清空提示。

✅项目架构：

✅main.c主函数

#include <REGX52.H>        // 51单片机寄存器定义头文件，提供IO口、中断等底层硬件定义
#include "LCD1602.h"       // LCD1602液晶驱动头文件，包含初始化、字符/数字显示等函数
#include "DS18B20.h"       // DS18B20温度传感器驱动头文件，包含温度转换、读取函数
#include "Key.h"           // 按键驱动头文件，包含按键读取(Key())和扫描(Key_Loop())函数
#include "Timer0.h"        // 定时器0驱动头文件，包含定时器初始化函数
#include "AT24C02.h"       // AT24C02 EEPROM驱动头文件，包含字节读写函数（掉电保存阈值）
#include "Delay.h"         // 延时函数头文件，用于硬件操作的短延时（如AT24C02写后延时）

float T, TShow;            // 全局温度变量：T=DS18B20读取的原始温度（含正负）；TShow=显示用温度（绝对值）
char TLow, THigh;          // 温度阈值变量：TLow=温度下限，THigh=温度上限（char覆盖-55~125℃范围）
unsigned char KeyNum;      // 按键编号变量：存储读取到的按键值（1/2/3/4分别对应上下限加减）

void main()
{
	DS18B20_ConvertT();    // 上电后先触发一次DS18B20温度转换，避免首次读取到无效值
	Delay(1000);           // 延时1秒，确保温度转换完成（12位精度需约100ms，此处冗余延时更稳定）

	LCD_Init();            // 初始化LCD1602显示屏，配置显示模式和IO口
	Timer0Init();          // 初始化定时器0，用于非阻塞式按键扫描（避免按键扫描阻塞主循环）

	// 从AT24C02读取掉电保存的温度阈值：地址0存上限(THigh)，地址1存下限(TLow)
	THigh = AT24C02_ReadByte(0);
	TLow = AT24C02_ReadByte(1);

	// 阈值合法性检查：防止非法值（如上限>125/下限<-55/上限≤下限），重置为默认值
	if(THigh>125 || TLow<-55 || THigh<=TLow)
	{
		THigh=25;  // 默认温度上限：25℃
		TLow=15;   // 默认温度下限：15℃
	}

	// LCD固定字符串显示：搭建界面框架
	LCD_ShowString(1,1,"T:");        // 第1行第1列显示"T:"，标识当前温度
	LCD_ShowString(2,1,"TH:");       // 第2行第1列显示"TH:"，标识温度上限
	LCD_ShowString(2,9,"TL:");       // 第2行第9列显示"TL:"，标识温度下限

	while(1)                         // 死循环：持续采集温度、处理按键、更新显示
	{
		KeyNum = Key();              // 读取按键值（0=无按键，1/2/3/4=对应按键按下）

		/* ========== 温度读取及显示模块 ========== */
		DS18B20_ConvertT();          // 触发DS18B20温度转换（每次读取前需触发）
		T = DS18B20_ReadT();         // 读取转换后的实际温度值（浮点型，含正负）

		// 温度正负号处理：显示时区分正负，TShow存绝对值便于数字显示
		if(T<0)                      // 温度为负数
		{
			LCD_ShowChar(1,3,'-');   // 第1行第3列显示负号"-"
			TShow = -T;              // 取绝对值，避免负数显示异常
		}
		else                         // 温度为正数/零
		{
			LCD_ShowChar(1,3,'+');   // 第1行第3列显示正号"+"
			TShow = T;               // 直接赋值
		}

		// 显示温度整数部分：第1行第4列，3位数字（如25℃显示"025"，125℃显示"125"）
		LCD_ShowNum(1,4,TShow,3);
		LCD_ShowChar(1,7,'.');       // 第1行第7列显示小数点"."
		// 显示温度小数部分：第1行第8列，2位数字（放大100倍取模，如25.125℃显示"12"）
		LCD_ShowNum(1,8,(unsigned long)TShow*100%100,2);

		/* ========== 阈值设置及掉电保存模块 ========== */
		if(KeyNum)                   // 检测到有按键按下（KeyNum≠0）
		{
			// 按键1：温度上限+1，边界限制（不超过DS18B20最大量程125℃）
			if(KeyNum==1)
			{
				THigh++;
				if(THigh>125) {THigh=125;}
			}
			// 按键2：温度上限-1，边界限制（不低于下限TLow）
			if(KeyNum==2)
			{
				THigh--;
				if(THigh<=TLow) {THigh++;}
			}
			// 按键3：温度下限+1，边界限制（不高于上限THigh）
			if(KeyNum==3)
			{
				TLow++;
				if(TLow>=THigh) {TLow--;}
			}
			// 按键4：温度下限-1，边界限制（不低于DS18B20最小量程-55℃）
			if(KeyNum==4)
			{
				TLow--;
				if(TLow<-55) {TLow=-55;} // 原代码笔误：THigh改为TLow，修正下限边界
			}

			// 更新LCD显示新的阈值：带符号显示（支持负数），3位数字
			LCD_ShowSignedNum(2,4,THigh,3);   // 第2行第4列显示温度上限
			LCD_ShowSignedNum(2,12,TLow,3);   // 第2行第12列显示温度下限

			// 将新阈值写入AT24C02 EEPROM，掉电不丢失
			AT24C02_WriteByte(0,THigh);      // 地址0存储上限
			Delay(5);                        // AT24C02写操作后延时，确保写入完成
			AT24C02_WriteByte(1,TLow);       // 地址1存储下限
			Delay(5);                        // 同上，保证写入稳定
		}

		/* ========== 阈值超限判断及提示模块 ========== */
		if(T>THigh)                          // 当前温度高于上限
		{
			LCD_ShowString(1,13,"OV:H");     // 第1行第13列显示"OV:H"（Over High：超上限）
		}
		else if(T<TLow)                      // 当前温度低于下限
		{
			LCD_ShowString(1,13,"OV:L");     // 第1行第13列显示"OV:L"（Over Low：超下限）
		}
		else                                 // 当前温度在正常范围
		{
			LCD_ShowString(1,13,"    ");     // 清空超限提示，显示4个空格
		}
	}
}

/**
  * @brief  定时器0中断服务函数（1ms中断一次）
  * @note   用于非阻塞式按键扫描，避免主循环被按键扫描阻塞，保证温度采集/显示流畅
  */
void Timer0_Rountine() interrupt 1
{
	static unsigned int T0Count;  // 静态计数变量：函数退出后值不丢失，用于累计中断次数
	TL0 = 0x18;	                  // 重置定时器0初值（11.0592MHz晶振，1ms定时）
	TH0 = 0xFC;	                  // 同上，保证每次中断间隔1ms
	T0Count++;                     // 中断次数累计

	// 每20ms调用一次按键扫描函数（20ms是按键消抖的标准时长）
	if(T0Count>=20)
	{
		T0Count=0;                 // 计数清零，循环累计
		Key_Loop();                // 非阻塞按键扫描：更新按键状态，供Key()函数读取
	}
}
