📖前言

当我们用C语言写下 &a 获取变量地址，或通过 malloc 申请内存时，你是否曾好奇这些地址背后隐藏着怎样的秘密？在操作系统精密的舞台背后，每个进程都活在自己精心构建的"幻境"之中------拥有完整而独立的4GB地址空间，却对物理内存的实际排布一无所知。这并非欺骗，而是现代计算得以安全、高效运行的核心智慧。虚拟地址空间如同为每个进程定制的平行宇宙，在提供绝对隔离与安全的同时，巧妙地实现了内存共享、延迟分配与写时拷贝。本文将揭开这层幻象的面纱，从地址空间的引入与验证出发，深入剖析分页机制、写时拷贝、内核数据结构，最终揭示虚拟内存设计的深层哲学与革命意义------这是一场从物理束缚到虚拟自由的操作系统进化史。

🔧 一、地址空间引入与验证

1.引入

在学习C语⾔，C++的时候，大家可能遇到或者画过这样的空间布局图，来帮助理解。

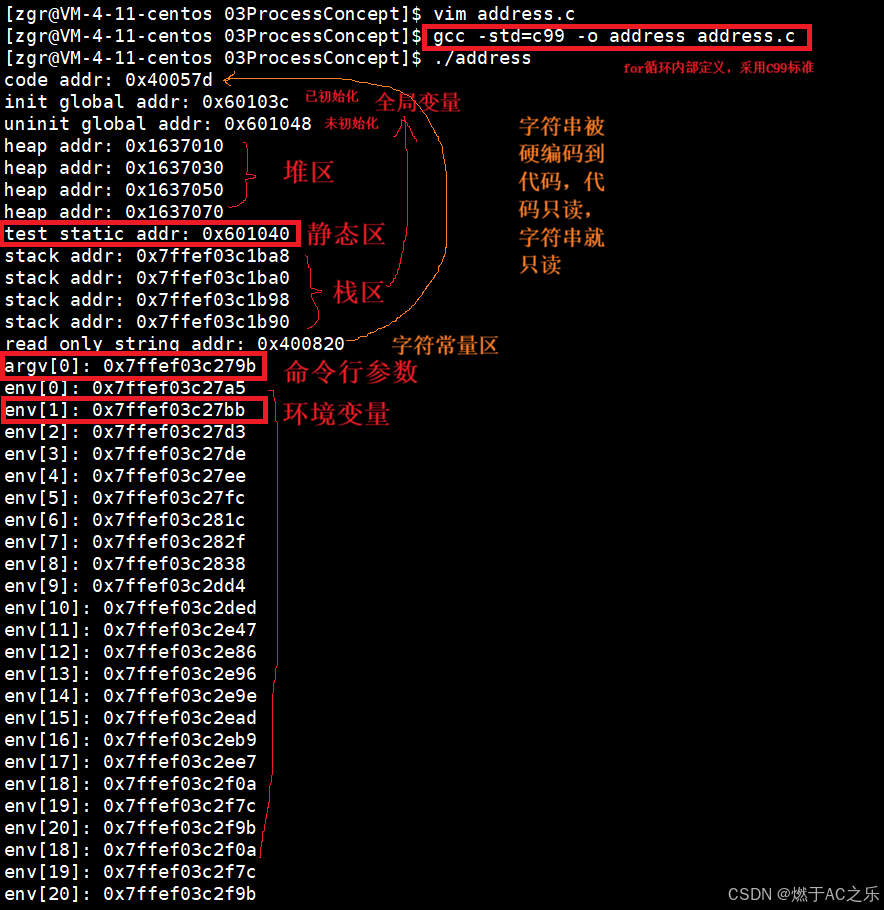

用代码来观察：

c 复制代码

#include <stdio.h>
#include <unistd.h>
#include <stdlib.h>
int g_unval;
int g_val = 100;
int main(int argc, char *argv[], char *env[])
{
const char *str = "helloworld";
printf("code addr: %p\n", main);
printf("init global addr: %p\n", &g_val);
printf("uninit global addr: %p\n", &g_unval);
static int test = 10;
char *heap_mem = (char*)malloc(10);
char *heap_mem1 = (char*)malloc(10);
char *heap_mem2 = (char*)malloc(10);
char *heap_mem3 = (char*)malloc(10);

printf("heap addr: %p\n", heap_mem); //heap_mem(0), &heap_mem(1)
printf("heap addr: %p\n", heap_mem1); //heap_mem(0), &heap_mem(1)
printf("heap addr: %p\n", heap_mem2); //heap_mem(0), &heap_mem(1)
printf("heap addr: %p\n", heap_mem3); //heap_mem(0), &heap_mem(1)
printf("test static addr: %p\n", &test); //heap_mem(0), &heap_mem(1)
printf("stack addr: %p\n", &heap_mem); //heap_mem(0), &heap_mem(1)
printf("stack addr: %p\n", &heap_mem1); //heap_mem(0), &heap_mem(1)
printf("stack addr: %p\n", &heap_mem2); //heap_mem(0), &heap_mem(1)
printf("stack addr: %p\n", &heap_mem3); //heap_mem(0), &heap_mem(1)
printf("read only string addr: %p\n", str);
for(int i = 0 ;i < argc; i++)
{
printf("argv[%d]: %p\n", i, argv[i]);
}
for(int i = 0; env[i]; i++)
{
printf("env[%d]: %p\n", i, env[i]);
}
return 0;
}

思考：程序地址空间是内存吗？

2.验证

我们来做如下验证：

bash 复制代码

#include <stdio.h>
#include <stdlib.h>
#include <unistd.h>

int gval = 100;

int main()
{
 pid_t id = fork();
 if(id == 0)
  {
        while(1)
         {
          printf("子：gval: %d, &gval: %p, pid : %d, ppid : %d\n", gval, &gval, getpid, getpid(), getppid());
        sleep(1);
        gval++;
        }
  }
 else
  {
        while(1)
         {
          printf("父：gval: %d, &gval: %p, pid : %d, ppid : %d\n", gval, &gval, getpid, getpid(), getppid());
        sleep(1);
        gval++;
        }
  }
return 0;
 }

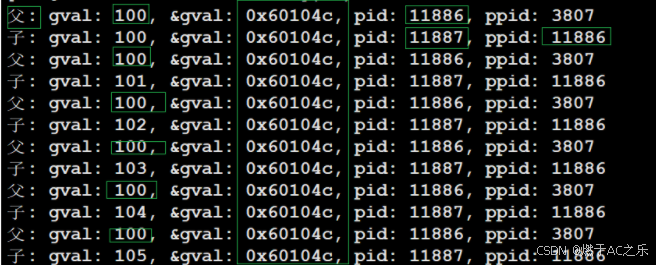

我们发现父子进程，内容不一样，但输出地址一致，这与内存的存储矛盾。

变量内容不⼀样,所以父子进程输出的变量绝对不是同⼀个变量但地址值是⼀样的，说明该地址绝对不是物理地址！在Linux地址下，这种地址叫做虚拟地址我们在用C/C++语⾔所看到的地址，全部都是虚拟地址！物理地址，用户⼀概看不到，由OS统⼀管理。

OS必须负责将虚拟地址 转化成物理地址 。

结论：程序地址空间不是内存，它真正应该叫做进程（虚拟）地址空间，是系统的概念，而不是语言层的概念。

虚拟地址是操作系统为了进程而虚拟化出来的一套地址，所以我们学习的语言，写的程序是一个个进程，用到的都是虚拟地址，由操作系统管理转化好（映射关系），不影响我们上层的使用，可以帮助我们更好理解。

🚗 二、进程地址空间

1.分页与虚拟地址空间

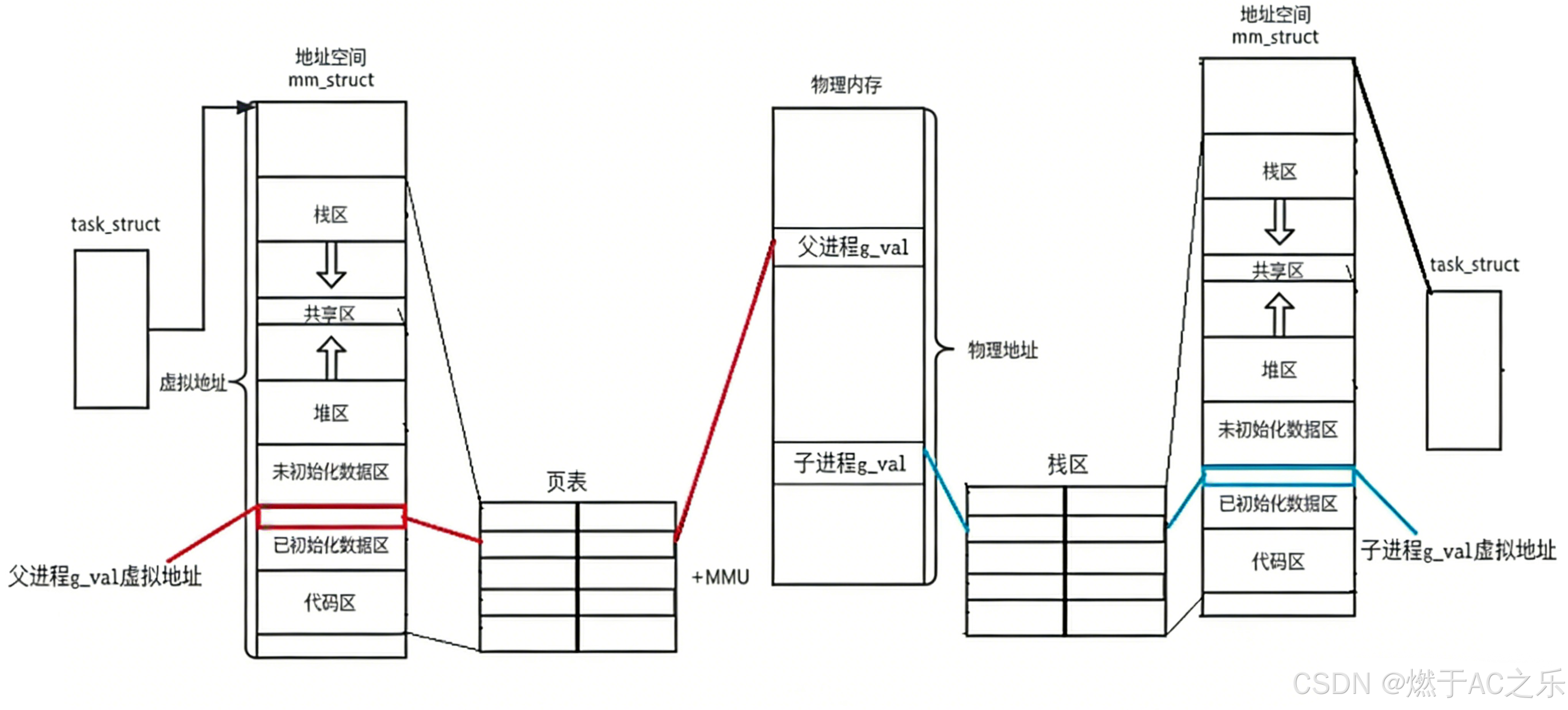

地址空间与进程结构：

每个进程有一个 task_struct（进程控制块）。 task_struct 包含 mm_struct，用于描述进程的地址空间布局。

每个进程看到的虚拟地址空间是独立且结构相同的，包含：栈区共享区堆区未初始化数据区已初始化数据区代码区

物理内存与映射:

物理内存中存放了进程实际的代码和数据。

每个进程有独立的页表，由 MMU（内存管理单元）负责虚拟地址到物理地址的转换。

父子进程中的同一个全局变量 g_val：

虚拟地址相同

物理地址不同（页表映射到不同物理页）
多个进程可以通过相同的虚拟地址访问不同的物理内存，其机制是通过各自独立的页表映射实现的。

一个进程，一个虚拟地址空间，一套页表，页表是用来做虚拟地址和物理地址映射的。用户拿到地址就能直接访问。

2.写时拷贝

一种内存管理优化技术：创建新进程时不立即复制内存，而是共享同一份数据，直到需要修改时才真正复制。

工作原理（三步走）

1️⃣ 共享开始

当父进程创建子进程时：

子进程获得父进程内存的"视图"

物理内存并未复制

两个进程的页表指向相同的物理页

这些共享页被标记为只读

父进程：[虚拟地址A] → [物理页X（数据=0）]

子进程：[虚拟地址A] → [物理页X（数据=0）] ← 同一物理页！

2️⃣ 写时触发

当子进程尝试修改数据时：

c 复制代码

g_val = 100;  // 试图修改

CPU检测到"只读页上的写操作"，触发页面异常，操作系统介入处理。

3️⃣ 延迟复制

操作系统此时才执行真正的复制：

分配新的物理页Y

复制X的内容到Y

更新子进程页表：A → Y

将新页设为可写

恢复子进程执行

为何高效？

场景	传统复制	写时拷贝
进程创建	立即复制所有内存	几乎零延迟
内存占用	双倍内存	共享未修改部分
实际开销	总是全量复制	只为修改的数据付费

现实应用：

Linux的fork() - 快速进程创建

虚拟机快照 - 瞬间保存状态

Docker镜像 - 分层文件系统

数据库 - 实现MVCC多版本控制

......

一句话总结：
"先共享，后买单"------写时拷贝让进程复制变得轻盈，只为实际发生的修改支付内存和时间成本。

💾 三、虚拟内存管理

1. 核心数据结构：mm_struct

在 Linux 内核中，每个进程都有一个"地址空间管理员"------mm_struct（内存描述符）。它记录着进程虚拟地址空间的所有信息。

c 复制代码

struct task_struct {
    struct mm_struct *mm;        // 指向进程的虚拟地址空间
    struct mm_struct *active_mm; // 内核线程使用的备用地址空间
    // ...
};

关键点：

每个进程都有独立的 mm_struct → 独立的虚拟地址空间。

普通进程的 mm 指向自己的地址空间。

内核线程没有用户空间，mm 为 NULL，但可以借用其他进程的内核映射。

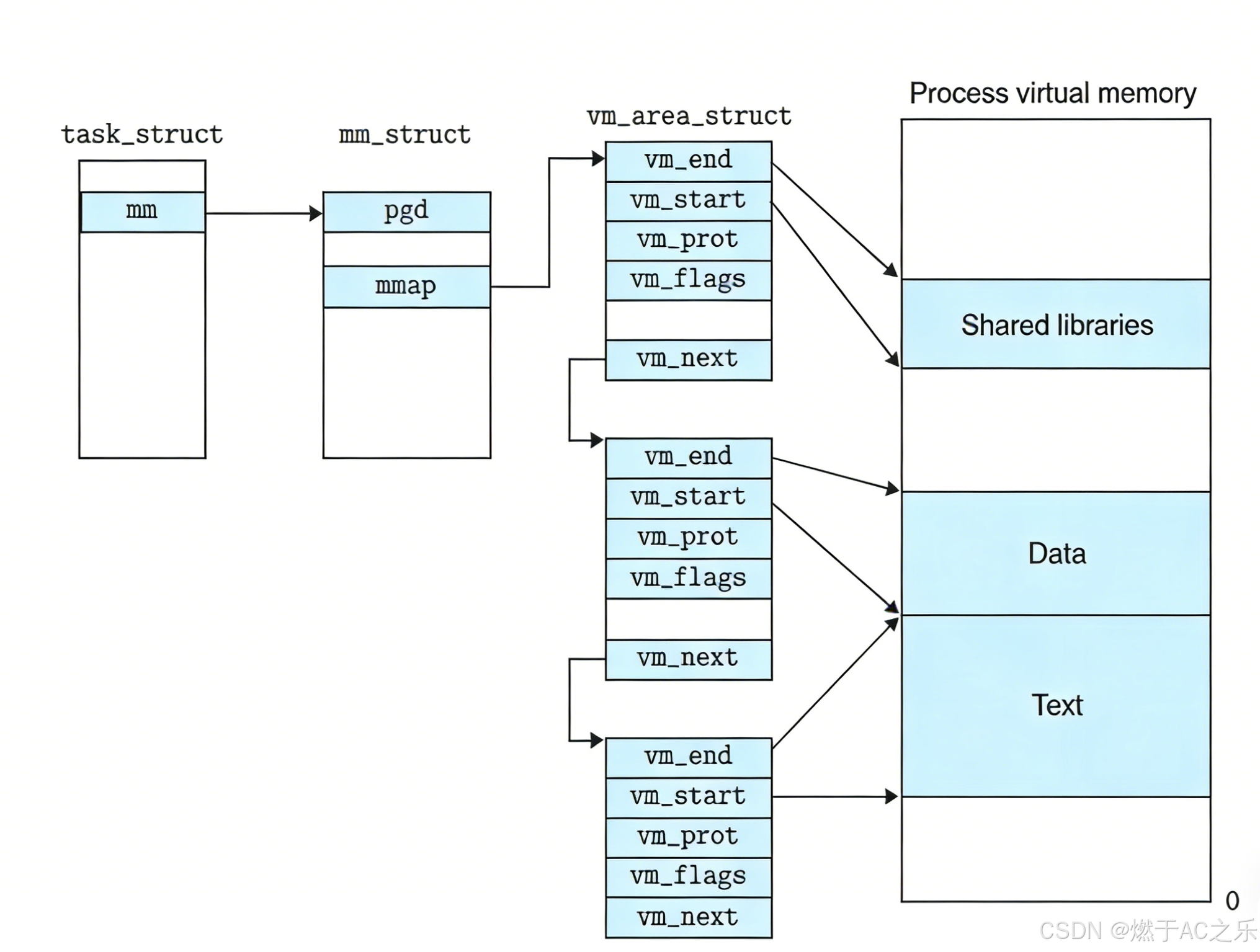

2.虚拟内存区域：vm_area_struct

地址空间不是一整块，而是由多个"功能区"组成，每个区用 vm_area_struct（VMA）表示：

c 复制代码

struct vm_area_struct {
    unsigned long vm_start;      // 区域起始地址
    unsigned long vm_end;        // 区域结束地址
    struct vm_area_struct *vm_next, *vm_prev; // 链表连接
    struct rb_node vm_rb;        // 红黑树节点
    struct mm_struct *vm_mm;     // 所属的地址空间
    unsigned long vm_flags;      // 权限标志（可读、可写、可执行）
    // ...
};

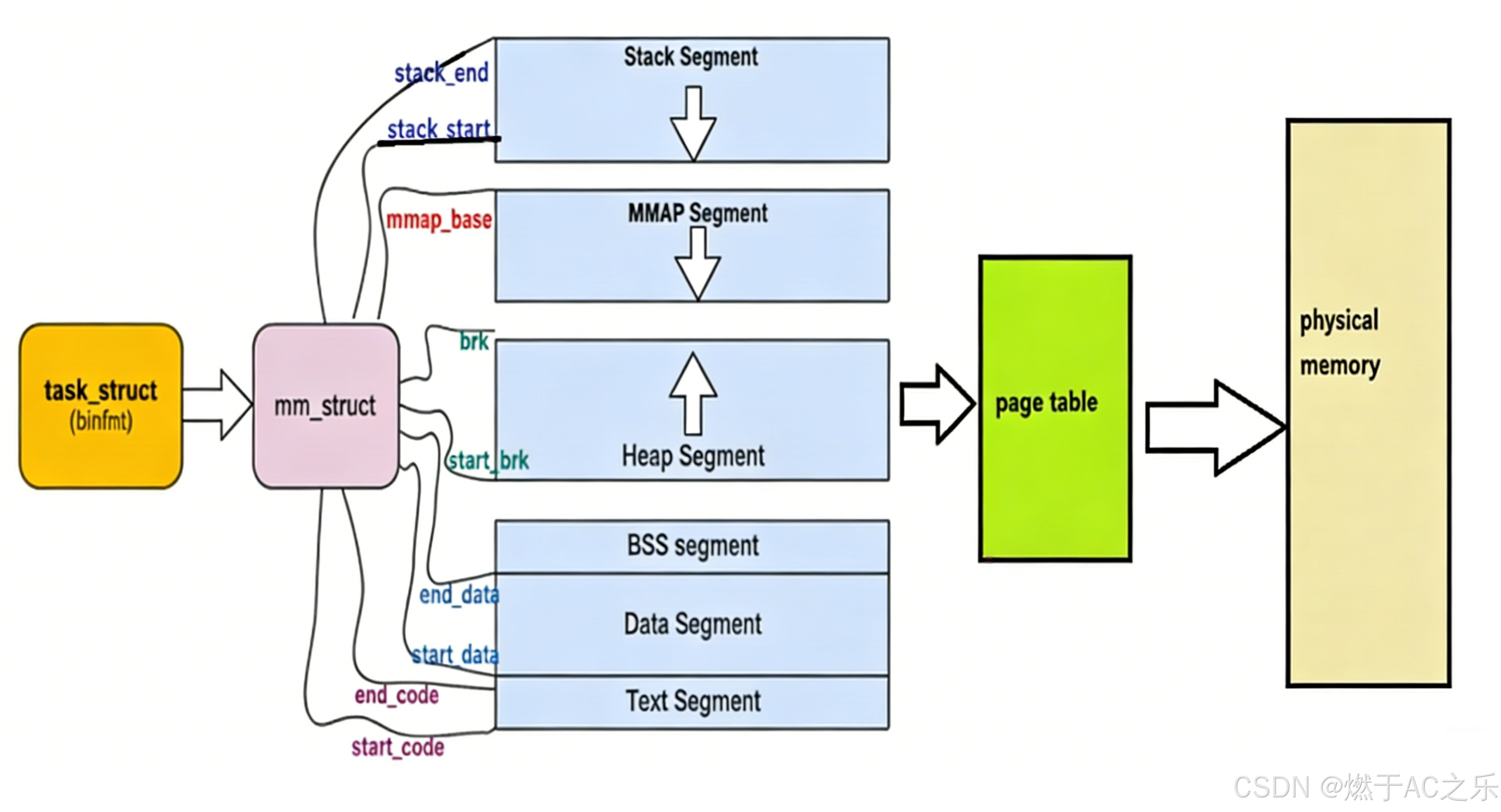

3. 地址空间的精细划分

在 mm_struct 中，操作系统为每个标准段都记录了明确的边界：

c 复制代码

struct mm_struct {
    // 核心功能区边界
    unsigned long start_code, end_code;   // 代码段
    unsigned long start_data, end_data;   // 数据段
    unsigned long start_brk, brk;         // 堆的起始和当前顶部
    unsigned long start_stack;            // 栈起始地址

    // 参数和环境变量
    unsigned long arg_start, arg_end;     // 命令行参数
    unsigned long env_start, env_end;     // 环境变量

    // 管理结构
    struct vm_area_struct *mmap;          // 指向VMA链表
    struct rb_root mm_rb;                 // 红黑树根节点
    // ...
};

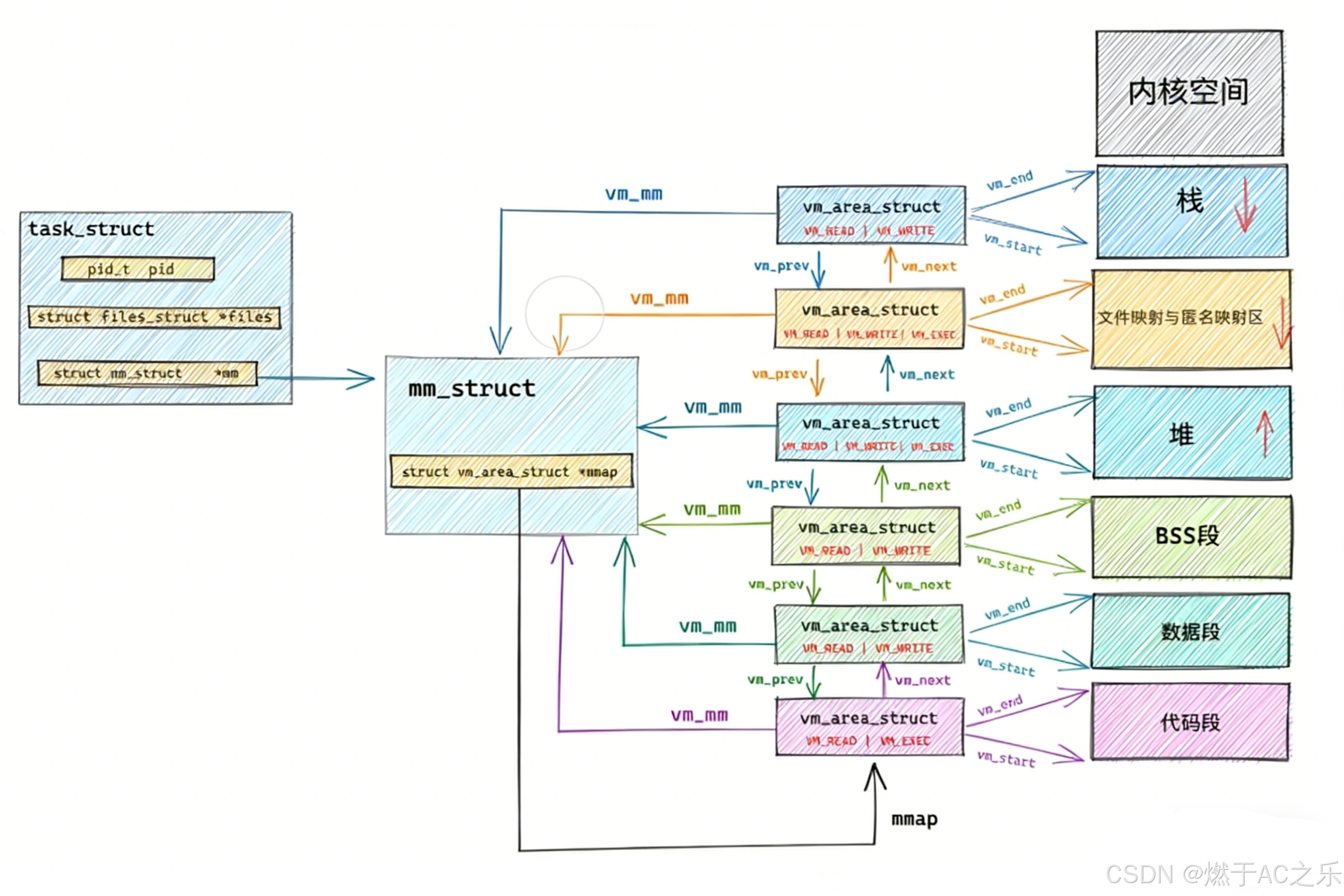

4.虚拟地址的组织方式

Linux 使用两种数据结构高效管理 VMA：

方式一：链表（小规模）

当进程的虚拟区域较少时，使用单向链表连接所有 VMA。

mmap → VMA1 → VMA2 → VMA3 → NULL

方式二：红黑树（大规模）

当虚拟区域很多时，使用红黑树进行快速查找。

为什么要两种结构？

链表：适合遍历所有区域（如缺页异常处理）

红黑树：适合快速查找特定地址所在的区域（时间复杂度 O(log n)）

❓ 四、为什么需要虚拟地址空间？

1. 直接使用物理内存的"黑暗时代"

在早期计算机中，程序直接操作物理内存地址。想象一下：128MB 内存，运行两个程序 A(10MB) 和 B(110MB)。操作系统只能这样分配：

物理内存布局：

0-10MB\] 程序A \[10-120MB\] 程序B \[120-128MB\] 空闲 看起来合理？问题大了！ ### 2. 三大致命问题 ❌ 安全问题：人人都是"超级管理员" 每个程序都能访问任意物理内存，包括： > 操作系统内核代码 > > 其他进程的敏感数据 > > 硬件设备的映射区域 现实比喻：就像每个租客都有整栋大楼的万能钥匙，可以随意进出其他房间，甚至物业办公室。 ❌ 地址不确定问题：每次搬家都是"开盲盒" 程序编译时假设自己在地址 0 开始运行，但实际内存可能被占用： 第一次运行：加载到物理地址 0x00000000 ✅ 第二次运行：前10MB已被占用，只能加载到 0x00A00000 ❓ 第三次运行：前50MB被占用，加载到 0x03200000 ❓ 程序员崩溃了："我的变量地址怎么天天变？！" ❌ 效率问题：搬家要"带全部家当" > 内存不足时，需要将不常用的程序暂存到磁盘（交换分区）。 > > 物理内存时代：整个程序必须一起搬走 > > 10MB 程序 × 频繁交换 = 磁盘 I/O 灾难 > > 现实比喻：每次出差都要搬走整个家，而不是只带行李箱。 ### 3. 虚拟地址空间：操作系统的"魔法" 虚拟地址空间通过页表机制，完美解决了所有问题： ✅ 安全隔离：每户独立的"平行宇宙" > 进程A视角：0x00000000-0xFFFFFFFF（完整4GB） 进程B视角：0x00000000-0xFFFFFFFF（完整4GB） > > 物理内存：A、B、内核数据分散在不同位置 每个进程都以为独占整个地址空间 页表确保进程只能访问自己的"领地",内核区域被保护，用户进程无法直接访问。 现实效果：租客只能进自己的房间，大楼管理员（操作系统）掌握所有钥匙。 ✅ 地址确定性：稳定的"门牌号系统" 程序编译时使用虚拟地址，运行时：程序代码总认为 main() 在 0x08048000，实际物理地址可能是 0x12345000，但页表自动完成转换，程序毫无感知，程序员福利：调试时地址永远不变，指针值有意义。 ✅ 高效内存管理：灵活的"拼图游戏" 延迟分配 ```c char *p = malloc(1GB); // 1. 只分配虚拟地址（瞬间完成） p[0] = 'A'; // 2. 第一次访问才分配物理页（按需分配） ``` 按页交换 只将不常用的页面换出到磁盘 4KB 页面 vs 整个程序（可能几百MB） 交换粒度细，效率大幅提升 内存共享 相同代码段（如 libc）只需一份物理拷贝 多个进程通过页表映射到同一物理页 节省大量内存 ### 4. 虚拟内存的三大哲学 哲学一：**解耦的艺术** 传统方式：进程管理 ←紧密耦合→ 内存管理 虚拟内存：进程管理 ←虚拟地址→ 内存管理 效果：进程只关心虚拟地址布局，内核负责物理内存分配。两者独立演化，互不影响。 哲学二：**欺骗的善意** 操作系统"欺骗"每个进程："你是世界上唯一的程序，拥有全部内存。" 实际上：成百上千的进程在共享物理资源。 简化编程模型 增强系统稳定性 提升安全性 哲学三：**懒惰的智慧** "不要为明天的事今天买单" 虚拟内存将工作推迟到最后可能的时刻： 分配内存？等到真的访问时再说 加载代码？等到执行到那行时再读 建立映射？等到需要跨越边界时再建 ### 5. 虚拟地址空间的现实价值 | 场景 | 物理内存时代 | 虚拟地址空间时代 | |------|-----------|----------------| | 程序开发 | 手动管理内存覆盖 | 每个进程独立4GB空间 | | 安全防护 | 病毒可破坏整个系统 | 进程隔离，最多影响自身 | | 多任务 | 需精确计算内存总量 | 可运行总和超过物理内存的程序 | | 动态库 | 需重定位，效率低 | 固定地址加载，多进程共享 | | 内存碎片 | 外部碎片严重 | 页面机制减少碎片 | ## 🎯总结：虚拟地址空间的革命性意义 虚拟地址空间不是简单的技术改进，而是操作系统的范式革命： > 1.从"真实"到"虚拟"：程序不再受物理限制 > > 2.从"耦合"到"解耦"：进程与内存管理分离 > > 3.从"粗放"到"精细"：以页面为单位的精细管理 > > 4.从"确定"到"延迟"：将工作推迟到最后一刻 最终效果：程序员看到一个简单、一致、安全的编程模型；操作系统获得灵活、高效、可靠的管理能力。 这就是为什么现代操作系统都必须有虚拟地址空间------它不是可选项，而是构建可靠计算基石的必需品。 ![在这里插入图片描述](https://i-blog.csdnimg.cn/direct/ab76e353ddf042b4a239bee5bac3c0ab.gif) 加油！志同道合的人会看到同一片风景。 看到这里请**点个赞** ，**关注** ，如果觉得有用就**收藏**一下吧。后续还会持续更新的。 创作不易，还请多多支持！
