【计算机网络】网络层：IP 协议、路由选择与新型网络技术解析

重生之我是Java开发战士2026-01-29 9:15

文章目录

一、网络层概念：服务模式与分层架构

1. 网络层的两大服务模式

数据链路层为网络层提供服务，将网络层的IP数据报封装成帧 ，传输给下一个相邻节点 ，它侧重于节点间 的数据传输；网络层要实现主机间的数据传输。

网络层的争议在于"如何向运输层提供服务"，最终形成了两种主流模式：

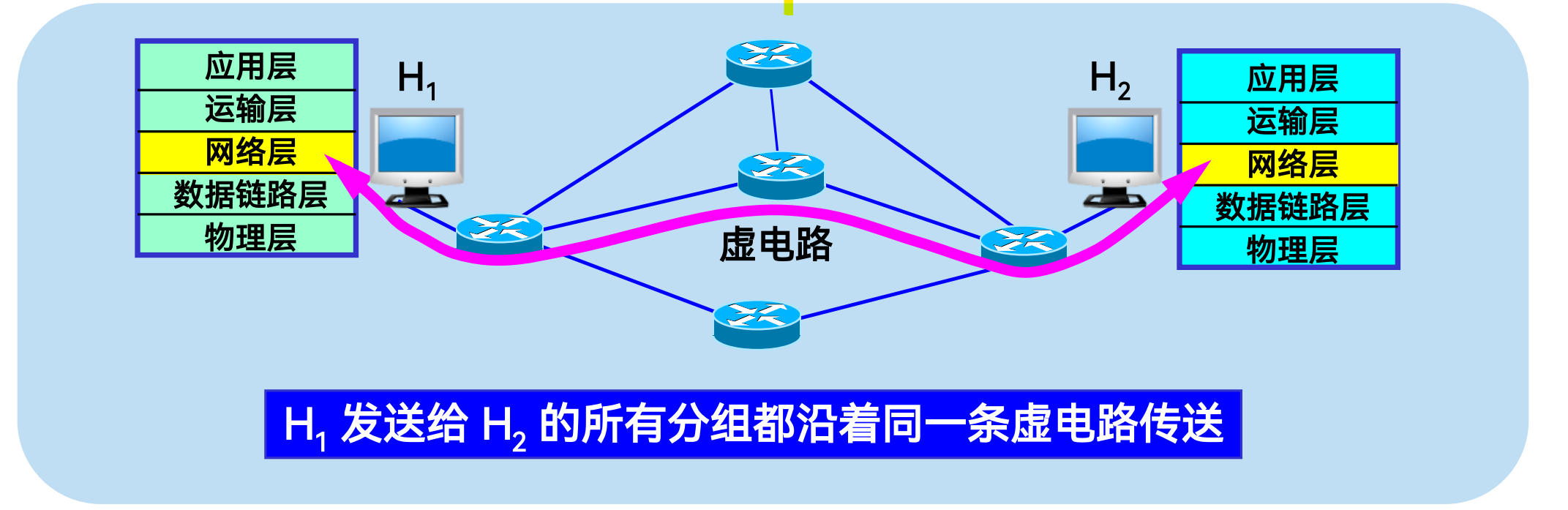

  • 虚电路服务 ：模仿电信网络的面向连接模式，通信前需建立逻辑连接（虚电路VC），网络会预留资源并保证分组按序、无差错交付。所有分组沿同一条虚电路传输，仅在连接建立阶段使用完整终点地址，后续分组使用短虚电路号。但这种模式需网络承担可靠传输责任，导致网络层设计复杂，灵活性不足。

  • 数据报服务 ：互联网采用的无连接模式，网络层仅提供"尽最大努力交付"，不保证分组的顺序、无差错和时限。通信前无需建立连接，每个分组携带完整终点地址，独立选择路由转发。可靠传输的责任由主机的运输层（如TCP协议）承担，这种设计让网络层更简洁高效，能适应复杂多变的网络环境。

两者的区别：虚电路服务强调网络保障可靠 ，数据报服务强调用户主机保障可靠 ，互联网最终选择数据报服务，正是看中其灵活性和低开销的优势。

2. 网络层的两个核心层面

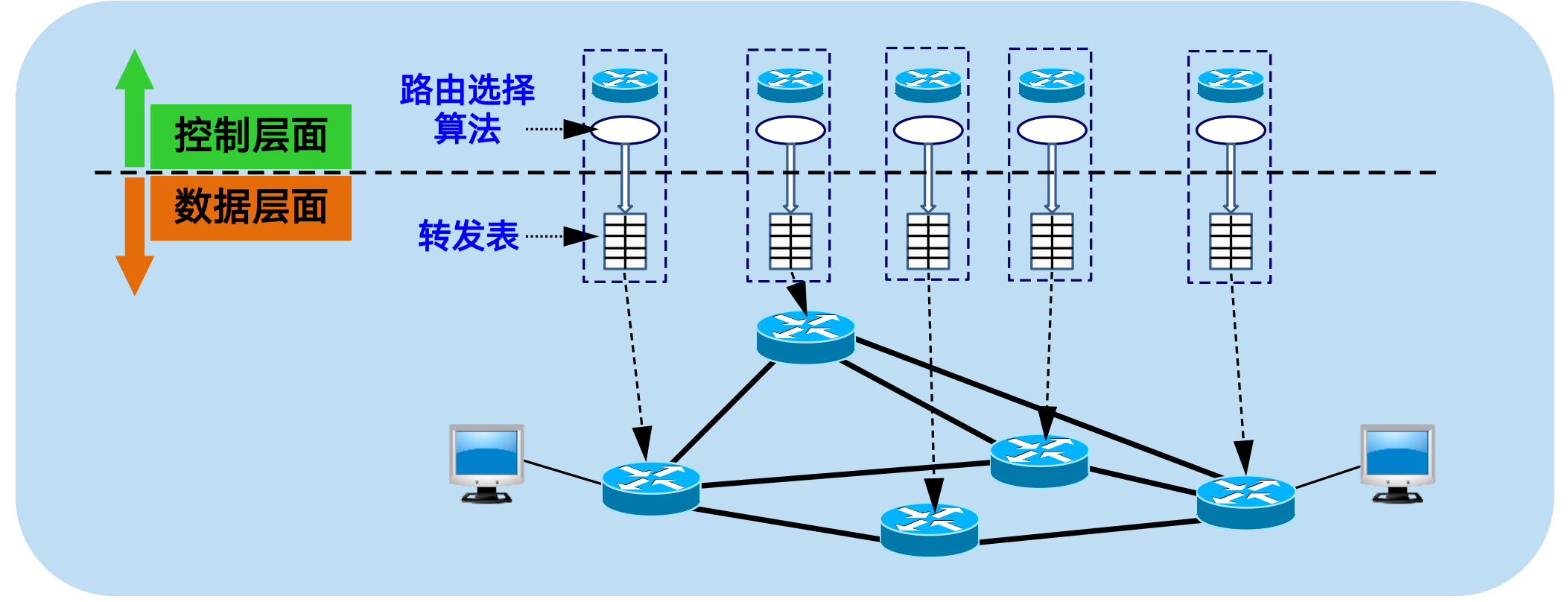

网络层的工作可划分为数据层面和控制层面，二者协同实现分组转发与路由管理：

  • 数据层面：路由器基于本地转发表，将收到的分组从对应接口转发出去，采用硬件实现，转发速度快且独立工作，不依赖其他路由器。

  • 控制层面：通过路由选择协议（如RIP、OSPF）和路由算法，计算全网最优路由，生成并维护路由表，再由路由表推导转发表。控制层面采用软件实现，需路由器之间协同工作，适应网络拓扑变化。

软件定义网络（SDN）进一步强化了这种分层思想，通过远程控制器集中管理控制层面，统一计算路由并生成转发表，下发至各路由器的数据层面，实现路由的集中化管控，提升网络灵活性和可扩展性。

二、网际协议IP：网络互联的基石

IP协议是网络层的核心协议，负责实现异构网络的互联与IP数据报的传输。与IPv4配套的关键协议包括地址解析协议（ARP）、网际控制报文协议（ICMP）和网际组管理协议（IGMP），共同支撑IP协议的正常运行。

1. 虚拟互连网络：屏蔽异构网络差异

现实中的网络存在寻址方案、最大分组长度、接入机制等差异，如何实现异构网络互联？答案是"使用中间设备"：

层次 中间设备 功能
运输层及以上 网关（gateway） 连接不同协议体系的网络
网络层 路由器（router） 实现网络互联，转发IP数据报
数据链路层 网桥/交换机 扩展局域网，转发数据帧
物理层 转发器（repeater） 放大信号，扩展物理传输距离

只有使用路由器的互联才称为"网络互联"，路由器会屏蔽下层网络的异构细节，让互联网上的主机通信时，仿佛在同一个网络中，这就是"虚拟互连网络"的核心思想。

2. IP地址：网络中的唯一标识

IP地址是TCP/IP体系中最基本的概念，用于标识互联网上主机或路由器的接口，没有IP地址就无法实现跨网络通信。

（1）IP地址的表示与结构

IPv4地址为32位二进制数，采用"点分十进制记法"，将32位分为4组（每组8位），转换为十进制后用点分隔，例如128.11.3.31。IP地址采用两级结构：{网络号 + 主机号}，网络号标识主机所在的网络，主机号标识网络内的具体主机，确保IP地址在全网唯一。

（2）分类的IP地址

为适应不同规模的网络，IPv4将地址分为A、B、C、D、E五类，核心分类如下：

类别 二进制前缀 网络号长度 主机号长度 地址范围 最大主机数
A类 0 8位 24位 1.0.0.0~126.255.255.255 16777214（2²⁴-2）
B类 10 16位 16位 128.1.0.0~191.255.255.255 65534（2¹⁶-2）
C类 110 24位 8位 192.0.1.0~223.255.255.255 254（2⁸-2）
D类 1110 - - 224.0.0.0~239.255.255.255 多播地址，无主机号
E类 1111 - - 240.0.0.0~255.255.255.255 保留地址，暂未使用

注：主机号全0表示网络地址，全1表示广播地址，均不分配给主机，因此需减去2；A类地址中网络号0和127为保留地址，不指派。

（3）无分类编址CIDR

分类IP地址存在地址分配不合理、地址枯竭等问题，无分类域间路由选择（CIDR）应运而生。CIDR消除了分类地址和划分子网的概念，核心特点如下：

  • 采用"网络前缀 + 主机号"的两级结构，网络前缀长度n不固定（0≤n≤32），用斜线记法表示，例如128.14.35.7/20（前20位为网络前缀）。

  • 将网络前缀相同的连续IP地址组成"地址块"，一个地址块包含的地址数为2^(32-n)，需扣除全0和全1的主机地址（特殊场景除外）。

  • 地址掩码（子网掩码）用于快速计算网络地址，由一连串1和后续的一连串0组成，1的个数等于网络前缀长度。例如/20对应的地址掩码为255.255.240.0，通过IP地址与地址掩码的按位AND运算，即可得到网络地址。

CIDR的核心优势是"路由聚合"（超网），将多个连续的C类地址聚合为一个地址块，减少路由表中的路由项，降低路由器转发开销。例如16个连续的C类地址可聚合为192.24.0.0/20，路由表中仅需一条记录即可覆盖所有16个C类网络。

3. IP地址与MAC地址：分层寻址的配合

IP地址和MAC地址分属不同层次，承担不同的寻址职责：

  • IP地址：网络层及以上使用的逻辑地址（虚拟地址），用于标识跨网络的终点，如同"收件人地址"，指明最终目的地。

  • MAC地址：数据链路层使用的硬件地址（物理地址），固化在网卡中，用于标识同一局域网内的相邻节点，如同"快递员的下一步配送地址"，指明分组在局域网内的传输路径。

在分组传输过程中，IP地址始终不变（源IP和目的IP），而MAC地址会随每一跳转发更新（源MAC和目的MAC变为当前跳的相邻节点地址）。例如主机H1向另一网络的主机H2发送分组时，H1先通过ARP获取本网络路由器R1的MAC地址，将分组发送给R1；R1转发时，更新MAC地址为下一跳路由器R2的MAC地址，直至分组到达H2所在网络，再通过ARP获取H2的MAC地址，完成最终交付。

4. 地址解析协议ARP：IP地址到MAC地址的映射

ARP的核心作用是"已知IP地址，获取对应的MAC地址"，其工作机制如下：

  • 主机或路由器维护"ARP高速缓存"，存储IP地址与MAC地址的动态映射表，映射项有生存时间（超时自动删除），确保信息时效性。

  • 当主机A需向同一局域网的主机B发送分组时，先查询ARP缓存：若找到B的MAC地址，直接写入MAC帧；若未找到，广播发送ARP请求分组（包含A的IP、MAC和B的IP），局域网内所有节点接收后，仅B返回ARP响应分组（包含B的MAC地址），A收到后更新ARP缓存，后续即可直接通信。

若两台主机不在同一局域网，ARP仅用于获取本网络路由器的MAC地址，分组后续的转发由路由器完成。

5. IP数据报的格式：分组传输的载体

IP数据报由首部和数据两部分组成，首部包括固定部分（20字节）和可变部分（0~40字节），核心字段如下：

  • 版本：4位，IPv4对应值为4。

  • 首部长度：4位，单位为4字节，最大值为15（即首部最大60字节）。

  • 总长度：16位，首部+数据的总长度，最大值为65535字节，需不超过物理网络的最大传输单元（MTU）。

  • 标识、标志、片偏移：用于分组分片。当数据报长度超过MTU时，需分片传输，标识字段标识同一原始数据报，标志字段指示是否允许分片及是否为最后一片，片偏移指示分片在原始数据报中的相对位置（以8字节为单位）。

  • 生存时间（TTL）：8位，指示数据报可经过的最大路由器数，每经过一个路由器减1，为0时丢弃，防止分组在网络中循环。

  • 协议：8位，指示数据部分对应的上层协议，例如TCP（6）、UDP（17）、ICMP（1）。

  • 源地址和目的地址：各32位，标识数据报的发送端和接收端IP地址。

可变部分为选项字段，用于排错、测量等，实际使用较少，填充字段用于确保首部长度为4字节的整数倍。

三、IP层转发分组：路由选择与转发机制

分组在互联网中采用"逐跳转发"模式，路由器根据转发表决定分组的转发路径，核心机制包括基于终点的转发、最长前缀匹配和高效的转发表查找。

1. 基于终点的转发

路由器的转发表核心条目为（目的网络地址，下一跳地址），而非（目的地址，下一跳地址），通过聚合目的网络地址，大幅压缩转发表规模。转发过程如下：

  1. 主机发送分组前，通过IP地址与子网掩码的AND运算，判断目的主机是否在同一网络：若在，直接交付；若不在，发送至本网络的默认路由器。

  2. 路由器收到分组后，提取目的IP地址，查询转发表，找到匹配的目的网络地址，将分组转发至下一跳路由器或直接交付（目的网络在本路由器直连端口）。

2. 最长前缀匹配原则

由于CIDR的广泛应用，转发表中可能存在多个与目的IP地址匹配的网络前缀，此时遵循"最长前缀匹配"原则------选择网络前缀最长的条目作为转发依据。网络前缀越长，地址块越小，路由越具体，能更精准地定位目的网络。

例如，转发表中有128.1.2.128/25（前缀25位）和128.1.2.192/26（前缀26位），若目的IP为128.1.2.196，则匹配/26的条目（前缀更长），转发路径更精准。

3. 转发表查找优化：二叉线索

为提高转发表查找速度，路由器常采用二叉线索结构存储网络前缀。二叉线索的每一层对应IP地址的一位（0或1），从根节点到叶节点的路径对应网络前缀，查找时按IP地址的位序遍历线索，直至找到匹配的叶节点，最多需遍历32层（对应32位IP地址），大幅提升查找效率。

此外，转发表中还包含两种特殊路由：主机路由（a.b.c.d/32），用于指定特定主机的路由，优先级最高；默认路由（0.0.0.0/0），当无其他匹配条目时使用，转发至默认路由器。

四、网际控制报文协议ICMP：差错报告与查询

ICMP是IP层的辅助协议，用于报告网络层的差错情况和提供查询服务，其报文封装在IP数据报中传输，不属于上层协议。

1. ICMP报文的分类

ICMP报文分为差错报告报文和询问报文两类，核心类型如下：

报文类型 类型值 功能
终点不可达 3 目的网络/主机/端口不可达时发送
时间超过 11 分组TTL减为0或分片重组超时发送
参数问题 12 IP首部参数错误时发送
回送请求/回答 8/0 测试目的主机是否可达（如ping命令）
时间戳请求/回答 13/14 获取主机时钟信息，用于时钟同步

2. ICMP的典型应用

  • ping命令：基于ICMP回送请求/回答报文，测试两台主机之间的连通性，能显示分组往返时间（RTT）和丢包率，是网络排障的常用工具。

  • traceroute（tracert）命令：利用IP数据报的TTL字段和ICMP时间超过/终点不可达报文，跟踪分组从源主机到目的主机的转发路径，显示每一跳的路由器地址和延迟，可定位网络传输中的故障节点。

需注意：ICMP差错报告报文不会嵌套发送（即不对ICMP差错报文再发送差错报文），且不对多播地址、特殊地址（如127.0.0.0）的数据报发送差错报文。

五、IPv6：应对地址枯竭的解决方案

IPv4仅32位地址空间，随着互联网设备数量的爆炸式增长，地址枯竭问题日益严重，IPv6应运而生。IPv6采用128位地址空间，地址数量高达3.4×10³⁸，从根本上解决了地址短缺问题。

1. IPv6的基本首部

IPv6简化了IPv4的首部结构，基本首部固定为40字节，核心字段包括版本（6）、通信量类、流标号、有效载荷长度、下一个首部、跳数限制、源地址（128位）和目的地址（128位）。与IPv4相比，IPv6取消了首部长度、检验和等字段，用扩展首部实现选项功能，提高了转发效率。

2. IPv6地址表示

IPv6地址采用"冒号十六进制记法"，将128位分为8组（每组16位），用十六进制表示，组间用冒号分隔，例如2001:0DB8:0:CD30:123:4567:89AB:CDEF。为简化表示，支持"零压缩"（连续的零组用::代替）和"点分十进制后缀"（兼容IPv4地址，如::128.10.2.1）。

IPv6地址分为单播（点对点通信）、多播（一点对多点通信）和任播（一点对最近节点通信）三类，无广播地址（由多播地址替代）。

3. IPv4向IPv6的过渡

由于IPv4和IPv6不兼容，过渡需采用渐进式策略：

  • 双协议栈：主机或路由器同时运行IPv4和IPv6协议，根据目的地址选择对应的协议栈通信，是过渡初期的主要方式。

  • 隧道技术：在IPv4网络中搭建"IPv6隧道"，将IPv6数据报封装在IPv4数据报中传输，适用于IPv6孤岛之间的通信。

4. ICMPv6

ICMPv6是IPv6的配套控制协议，整合了ARP和IGMP的功能，分为差错报文、信息报文、邻站发现报文（ND协议）和组成员关系报文（MLD协议），为IPv6的运行提供支撑。

六、互联网的路由选择协议：动态路由的实现

路由选择协议是控制层面的核心，用于路由器之间交换路由信息，计算最优路由。互联网采用分层次的路由选择策略，将网络划分为自治系统（AS），AS内部使用内部网关协议（IGP），AS之间使用外部网关协议（EGP）。

1. 路由选择协议的基本概念

  • 自治系统（AS）：在单一技术管理下的网络、IP地址和路由器集合，内部使用统一的路由选择协议和度量标准，对外部表现为单一的路由策略。

  • 静态路由与动态路由：静态路由由管理员手动配置，不适应网络拓扑变化，但开销小；动态路由通过协议自动调整路由，适应网络变化，但实现复杂、开销大，互联网均使用动态路由。

2. 内部网关协议（IGP）

IGP用于AS内部的路由选择，常用协议包括RIP和OSPF。

（1）路由信息协议（RIP）

RIP是基于距离向量算法的分布式路由协议，核心特点如下：

  • 距离定义：以"跳数"为度量单位，路由器到直连网络的距离为1，非直连网络的距离为经过的路由器数+1，最大跳数为15（16表示不可达），限制了网络规模。

  • 协议特点：仅与相邻路由器交换信息；交换的是完整路由表；每隔30秒定期交换，网络拓扑变化时触发更新。

  • 距离向量算法：路由器收到相邻路由器的路由更新后，将下一跳改为该路由器，距离+1，再与本地路由表比较：若目的网络不存在，添加条目；若下一跳相同，替换条目；若距离更短，更新条目。

RIP的优点是实现简单、开销小，但存在"坏消息传播慢"（收敛时间长）、网络规模有限、路由信息开销大等缺点，适用于小型网络。

（2）开放最短路径优先（OSPF）

OSPF为克服RIP的缺点而设计，基于链路状态算法（Dijkstra算法），核心特点如下：

  • 链路状态传播：路由器通过洪泛法向AS内所有路由器发送链路状态信息（相邻路由器、链路度量），仅在链路状态变化或每隔30分钟刷新时发送，开销小。

  • 链路状态数据库：所有路由器维护一致的链路状态数据库，基于数据库构造最短路径树，生成路由表，收敛速度快。

  • 区域划分：将AS划分为主干区域（0.0.0.0）和普通区域，区域边界路由器（ABR）连接不同区域，主干区域连通所有普通区域，减少路由信息传播开销，支持大规模网络。

OSPF支持多路径负载均衡、可变长子网划分、鉴权等功能，无"坏消息传播慢"的问题，是目前主流的IGP协议。

3. 外部网关协议（EGP）

EGP用于AS之间的路由选择，目前广泛使用的是BGP-4（边界网关协议第4版）。

  • 协议特点：BGP-4是基于路径向量的协议，不追求"最佳路由"，而是选择"可行路由"（避免兜圈子），需考虑AS之间的路由策略（如商业合作关系）。

  • 路由信息：BGP路由条目包含前缀（目的网络）和属性（如AS路径、下一跳），通过AS路径属性避免路由环路（不接受包含自身AS号的路由）。

  • 连接方式：BGP发言者（边界路由器）之间通过半永久性TCP连接（端口179）交换路由信息，分为eBGP（不同AS之间）和iBGP（同一AS内部）连接。

BGP适用于大规模互联网的域间路由选择，能灵活处理AS之间的复杂策略，是互联网骨干网的核心路由协议。

七、网络层高级技术：多播、VPN与MPLS

1. IP多播：高效的一对多通信

IP多播（组播）用于实现一个源点向多个终点的通信，相比单播（多次发送相同分组）和广播（向所有节点发送），能大幅节约网络带宽。

  • 多播地址：使用IPv4的D类地址（224.0.0.0~239.255.255.255）标识多播组，一个D类地址对应一个多播组，主机通过加入多播组接收多播数据。

  • 关键协议：网际组管理协议（IGMP）用于主机加入/退出多播组，通知本地多播路由器；多播路由选择协议（如PIM-SM）用于多播路由器之间协同，构建多播转发树，将多播数据报高效转发至所有多播组成员。

多播适用于视频会议、直播、软件分发等场景，当多播组成员数量较大时，优势尤为明显。

2. 虚拟专用网（VPN）与网络地址转换（NAT）

（1）VPN：基于公网的专用网络

由于IPv4地址短缺，企业常使用专用IP地址（RFC 1918规定）构建内部网络，专用IP地址仅在企业内部使用，无需向ICANN申请，且互联网路由器不转发目的地址为专用IP的分组。

VPN利用公用互联网作为企业各分支机构专用网之间的通信载体，通过隧道技术将内部数据报加密后封装在公网IP数据报中传输，实现"虚拟专用"的效果。VPN分为内联网（企业内部）、外联网（企业与合作伙伴）和远程接入VPN（员工远程访问）三类，兼顾安全性和成本效益。

（2）NAT：解决专用地址访问互联网

网络地址转换（NAT）用于实现使用专用IP地址的主机与互联网通信，核心原理是在NAT路由器上将专用IP地址转换为全球IP地址：

  • 传统NAT：NAT路由器拥有少量全球IP地址，专用网内主机轮流使用，最多同时支持n台主机访问互联网（n为全球IP地址数）。

  • NAPT（网络地址与端口号转换）：将专用IP地址+端口号转换为全球IP地址+新端口号，多台主机可共用一个全球IP地址通信，大幅节约全球IP地址，是目前最常用的NAT方式。

NAT的缺点是通信必须由专用网内主机发起，无法让互联网主机主动访问专用网内的主机（如服务器），需通过端口映射等方式解决。

3. 多协议标签交换（MPLS）：IP与面向连接的结合

MPLS是一种IP增强技术，不取代IP，而是通过标签交换提升转发效率，核心特点如下：

  • 标签交换：在MPLS域的入口节点，将IP数据报分类为转发等价类（FEC），为每个FEC分配固定长度的标签，后续路由器基于标签转发（硬件实现），无需解析IP地址，转发速度快。

  • 标签交换路径（LSP）：MPLS域内的路由器通过标签分配协议（LDP）交换标签信息，构建LSP（类似虚电路），分组沿LSP转发，实现显式路由选择。

  • 应用场景：支持服务质量（QoS）、流量工程（负载均衡）、VPN等，适用于骨干网络。

新一代MPLS采用段路由选择协议（SR），无需LDP协议，由源节点指定路径并生成标签栈，进一步简化控制层面，提升灵活性。

八、软件定义网络（SDN）：网络架构的革新

SDN是一种新型网络架构，核心思想是"控制与转发分离、软件定义控制"，彻底改变了传统网络的管理模式：

1. SDN的核心组件

  • 数据层面：由SDN交换机组成，负责分组转发，通过流表实现"匹配+动作"（如转发、丢弃、重写首部），流表由控制器管理。

  • 控制层面：由SDN控制器组成，集中管理全网的拓扑信息、链路状态，计算路由并生成流表，通过南向接口（如OpenFlow）下发至交换机。

  • 应用层面：由网络控制应用程序组成（如路由选择、负载均衡、防火墙），通过北向接口（如REST API）与控制器交互，实现网络功能的可编程。

2. SDN的特性

  • 控制与转发分离：控制器集中管控，交换机仅负责转发，简化网络设备，降低硬件成本。

  • 可编程性：通过软件编程实现网络功能，快速适配业务需求，无需修改硬件。

  • 集中化管理：控制器全局视图，便于统一调度和优化网络资源，提升管理效率。

SDN已在数据中心、骨干网等场景广泛应用，是未来网络发展的重要方向。
