《计算机网络》深入学：路由与转发

1 引言

在计算机网络体系结构中，网络层（Network Layer）起着承上启下的核心作用。如果说物理层和数据链路层解决了点对点（Point-to-Point）的通信问题，那么网络层解决的则是主机对主机（Host-to-Host）的长距离、跨网络通信问题。

网络层最核心的任务简而言之只有两个：路由（Routing）与转发（Forwarding）。这两个概念常常被初学者混淆，但在现代网络架构中，理解二者的区别与联系至关重要。

转发（Forwarding） ：指将数据包从路由器的输入端口转移到合适的输出端口的动作。这是路由器内部的局部动作，通常在纳秒级别完成，属于数据平面（Data Plane）。
路由（Routing） ：指确定数据包从源到目的地所经过的路径（即路由选择）。这是一个网络范围的全局过程，涉及复杂的算法和路由器之间的信息交换，属于控制平面（Control Plane）。

2 历史演变与发展

网络层的设计理念并非一蹴而就。早期的通信网络（如电话网）采用的是电路交换（Circuit Switching），在通信之前必须建立一条专用的物理通路。这种方式资源利用率低，无法适应突发性的计算机数据传输。

20世纪60年代，Paul Baran 和 Donald Davies 分别提出了**分组交换（Packet Switching）**的概念，奠定了现代互联网的基础。随后的 ARPANET 项目验证了分布式路由的可行性。

早期阶段（静态路由）：网络规模极小，管理员手动配置路由表。
发展阶段（动态路由算法）：随着节点增多，手动配置不再现实。RIP（路由信息协议）等基于距离向量的算法出现，随后出现了更稳定的 OSPF（开放最短路径优先）等基于链路状态的算法。
现代阶段（分层与SDN）：为了应对全球互联网的爆炸式增长，引入了自治系统（AS）的概念，将路由分为域内（IGP）和域间（BGP）。近年来，软件定义网络（SDN）的兴起更是打破了传统的路由架构，将控制平面从硬件设备中分离出来，实现了集中式的智能管控。

3 转发机制：数据平面

3.1 转发的基本原理

当一个IP数据包到达路由器时，路由器需要检查其目的IP地址，并根据**转发表（Forwarding Table）**决定将其发往哪个接口。

在早期的分类IP地址时代，查找非常简单。但在引入无类别域间路由（CIDR）后，转发表中的条目变成了"网络前缀"的形式。路由器必须使用**最长前缀匹配（Longest Prefix Matching）**规则。

3.2 硬件实现

为了实现线速（Line-rate）转发，现代路由器不再使用传统的CPU处理每个数据包，而是采用专用的硬件架构：

输入端口：完成物理层解调和链路层解封装，并进行转发表查找。
交换结构（Switching Fabric）：这是路由器的核心，将数据从输入端"搬运"到输出端。常见的结构有通过内存交换、通过总线交换和通过纵横式（Crossbar）交换网。
TCAM（三态内容寻址存储器）：这是高端路由器中的关键组件，能够在一个时钟周期内完成上述的"最长前缀匹配"查找，极大地提升了转发速度。

4 路由算法：控制平面

路由器的转发表是如何生成的？这依赖于运行在控制平面的路由算法。我们可以将网络抽象为一个图 G=(N,E)G = (N, E)G=(N,E)，其中 NNN 是节点（路由器）集合，EEE 是边（链路）集合。每条边都有一个开销（Cost），通常由带宽、延迟或管理策略决定。

我们的目标是找到源节点到目的节点的"最低开销路径"。

4.1 链路状态路由算法 (Link State, LS)

LS算法采用全局视野。网络中每个节点都必须掌握整个网络的拓扑结构和所有链路的开销。最典型的实现是 OSPF (Open Shortest Path First) 协议。

原理：

每个节点通过"洪泛法（Flooding）"向全网广播自己的链路状态信息。
所有节点最终拥有一致的网络拓扑图。
每个节点独立运行 Dijkstra 算法 计算从自己到其他所有节点的最短路径。

Dijkstra 算法公式描述：

设 D(v)D(v)D(v) 为从源节点到节点 vvv 的当前计算开销，c(u,v)c(u,v)c(u,v) 为节点 uuu 到 vvv 的直接链路开销。算法通过迭代更新：
D(v)=min⁡(D(v),D(u)+c(u,v)) D(v) = \min(D(v), D(u) + c(u,v)) D(v)=min(D(v),D(u)+c(u,v))

其中 uuu 是当前新加入最短路径树的节点。

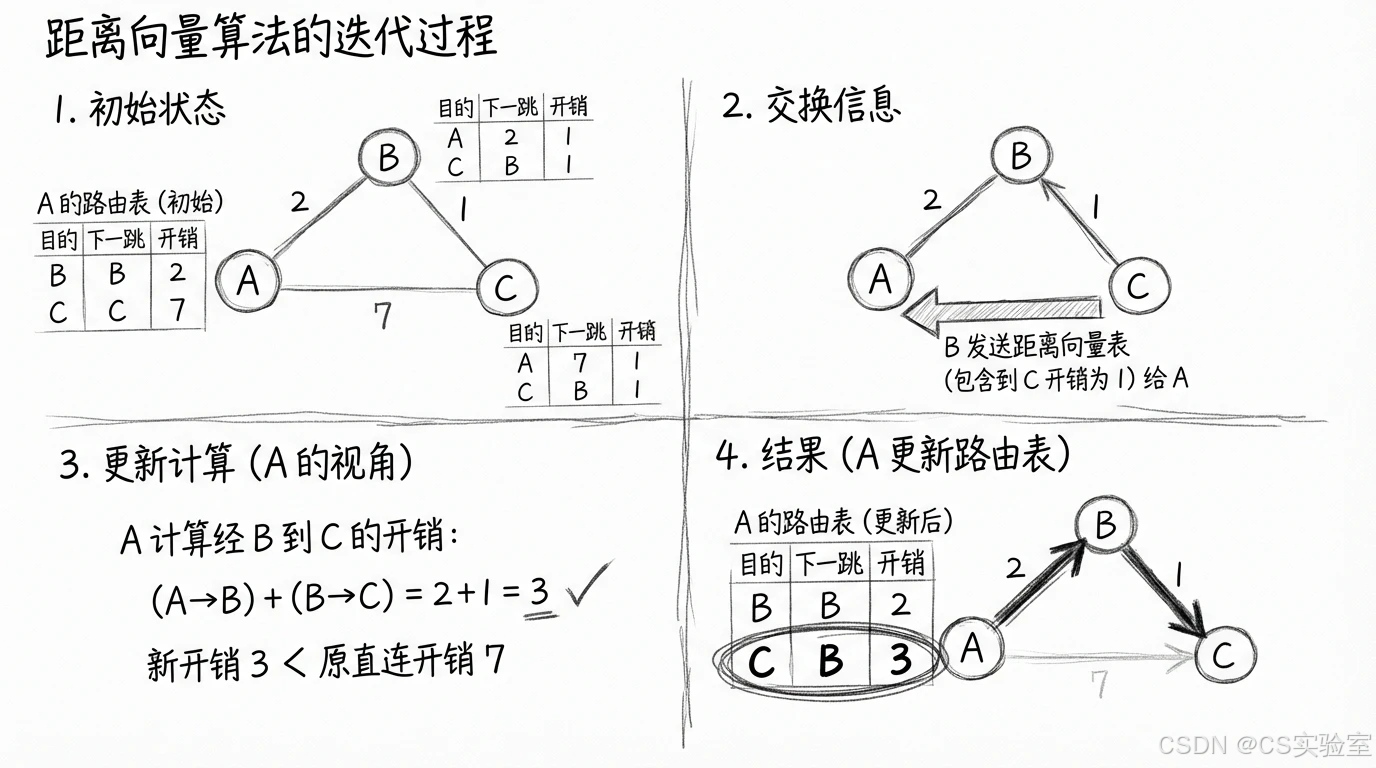

4.2 距离向量路由算法 (Distance Vector, DV)

DV算法采用局部视野。节点不需要知道整个网络拓扑，只知道它的邻居是谁，以及到邻居的开销。最典型的实现是 RIP (Routing Information Protocol)。

原理：

基于 Bellman-Ford 方程 。节点定期向邻居交换自己的路由表（即距离向量）。

设 dx(y)d_x(y)dx(y) 为从节点 xxx 到节点 yyy 的最低开销路径的开销，则：
dx(y)=min⁡v{c(x,v)+dv(y)} d_x(y) = \min_v \{ c(x,v) + d_v(y) \} dx(y)=vmin{c(x,v)+dv(y)}

其中 vvv 遍历 xxx 的所有邻居节点。这意味着：xxx 到 yyy 的最短距离，等于 xxx 到某个邻居 vvv 的距离加上 vvv 到 yyy 的最短距离之和的最小值。

4.3 层次化路由与 BGP

在实际的大型网络（如互联网）中，拥有数十亿个设备，让所有路由器运行同一个算法是不现实的（扩展性问题）。因此，互联网采用了层次化路由：

自治系统（Autonomous System, AS）：一个由单一组织管理的一组路由器。
域内路由（IGP）：在 AS 内部运行，如 OSPF、RIP。注重效率和性能。
域间路由（EGP） ：在 AS 之间运行，目前的标准是 BGP (Border Gateway Protocol)。

BGP 不仅仅寻找最短路径，更侧重于策略（Policy）。例如："流量不能经过竞争对手的网络"或"只传输付费用户的流量"。BGP 是"路径向量"协议，它通告的是到达目的地的完整路径（如：AS1 -> AS3 -> AS5），从而避免了路由环路。

5 现代发展：软件定义网络 (SDN)

传统的网络架构中，每个路由器同时包含数据平面（硬件转发）和控制平面（路由算法软件）。这种紧耦合导致网络设备昂贵、封闭且难以创新。

近年来，软件定义网络 (Software-Defined Networking, SDN) 彻底改变了这一局面。

核心思想：

控制与转发分离：路由器（或交换机）仅保留单纯的转发功能，变身为"哑设备"。
集中控制：将控制逻辑（路由计算、访问控制、负载均衡）集中到一个逻辑上的中心控制器（SDN Controller）。
可编程性：管理员可以通过软件编写程序，通过南向接口（如 OpenFlow 协议）直接向底层设备下发转发表（流表）。

SDN 的应用使得谷歌、微软等云服务提供商能够高效地调度全球数据中心之间的流量，也是 5G 网络切片技术的基础。

6 本章小结

网络层的路由与转发是计算机网络运转的基石。

转发是微观的、基于硬件的数据包处理过程，依赖最长前缀匹配。
路由是宏观的、基于软件的路径规划过程，依赖图论算法（LS或DV）。
互联网通过 AS（自治系统） 实现了分层管理，内部追求速度（OSPF），外部追求策略（BGP）。
随着 SDN 的普及，网络层正在从分布式的硬件黑盒向集中式的软件可编程方向演进。

理解这些原理，不仅有助于掌握计算机网络的基础，也为深入学习云计算网络架构和下一代互联网协议打下坚实基础。
