引言：资源管理的双重奏

在Oracle RAC的宏伟架构中，内存融合技术（Cache Fusion）的优雅运作依赖于对两类资源的精细管理：PCM资源 和非PCM资源。理解这两者的区别与交互，是掌握RAC内部工作机制的关键。就像交响乐团中弦乐与管乐的分工协作，PCM和非PCM资源共同奏响了数据库集群的高性能乐章。

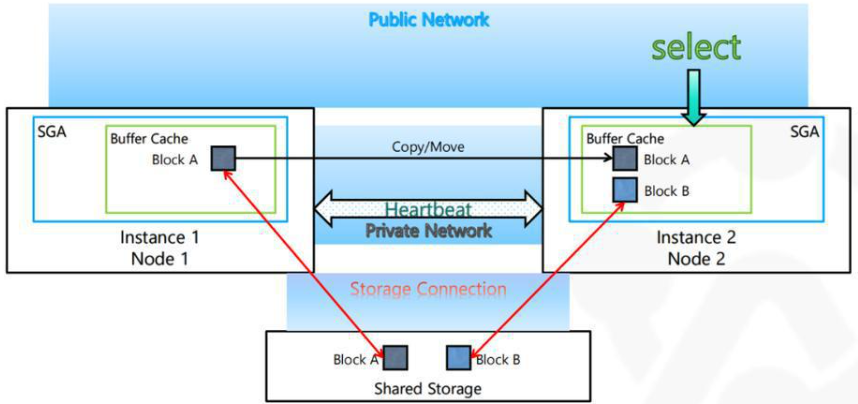

oracle rac架构图

一、资源管理基础：为什么需要分类？

1.1 资源分类的必要性

Oracle RAC面对的资源访问模式复杂多样：

数据块访问（高频、小粒度）
库缓存对象访问（中频、中等粒度）
数据字典访问（低频、但关键）
事务锁管理（高频、小粒度）

单一的资源管理机制无法满足所有场景，因此Oracle设计了双重资源管理体系。

sql 复制代码

-- 查看资源类型分布
SELECT resource_type, COUNT(*) AS resource_count
FROM gv$resource
GROUP BY resource_type
ORDER BY resource_count DESC;

1.2 资源分类概览

资源类型	管理机制	主要用途	示例
PCM资源	缓存融合机制	数据块访问	表数据块、索引块
非PCM资源	全局队列服务	字典/元数据	数据字典、库缓存、事务锁

二、PCM资源：缓存融合的核心

2.1 什么是PCM资源？

PCM（Parallel Cache Management）资源是缓存融合技术直接管理的对象，主要包括数据文件中的数据块。这些资源的特点是：

访问频率高
需要严格的缓存一致性
支持并行访问
有明确的所有权关系

sql 复制代码

-- PCM资源的内部表示：数据块地址（DBA）
SELECT dbms_utility.data_block_address_file(123456) AS file_id,
       dbms_utility.data_block_address_block(123456) AS block_id
FROM dual;

2.2 PCM资源的管理机制

2.2.1 主节点（Master Node）分配

每个PCM资源都有一个主节点，使用哈希算法确定：

复制代码

资源主节点 = HASH(DBA) % 节点数

这种分布确保了负载均衡：

sql 复制代码

-- 查看数据块的主节点分布
SELECT
    inst_id AS master_node,
    COUNT(*) AS block_count,
    ROUND(COUNT(*) * 100.0 / SUM(COUNT(*)) OVER(), 2) AS percentage
FROM gv$gcspfmaster_info
GROUP BY inst_id
ORDER BY master_node;

2.3 PCM资源的工作流程

场景：两个实例访问同一数据块

sql 复制代码

sql
-- 实例1：查询数据
SELECT * FROM orders WHERE order_id = 100;

-- 实例2：更新数据
UPDATE orders SET status = 'SHIPPED' WHERE order_id = 100;

PCM资源协调流程：

实例1请求：
- 向数据块的主节点（假设是实例3）请求共享锁
- 从磁盘加载数据到本地缓存
- 标记为SCUR状态
实例2请求：
- 向主节点（实例3）请求独占锁
- 主节点通知实例1降级锁（S→N）
- 实例1发送数据块给实例2
- 实例1保留PI（Past Image）
- 实例2获得独占锁，标记为XCUR状态
实例2提交：
- 写入重做日志
- 数据块变为脏块
- 锁保持直到被其他实例请求

2.4 PCM性能优化

sql 复制代码

-- 监控PCM资源争用
SELECT
    inst_id,
    event,
    total_waits,
    time_waited_micro / 1000000 AS time_waited_secs,
    average_wait_micro / 1000 AS avg_wait_ms
FROM gv$system_event
WHERE event IN (
    'gc cr block 2-way',
    'gc cr block 3-way',
    'gc buffer busy',
    'gc current block 2-way',
    'gc current block 3-way'
)
ORDER BY time_waited_micro DESC;

-- PCM相关的重要参数
SHOW PARAMETER gc_;  -- 查看所有GC相关参数

三、非PCM资源：集群协调的黏合剂

3.1 什么是非PCM资源？

非PCM资源是全局队列服务（GES）管理的对象，不涉及实际数据块的缓存一致性，但对集群协调至关重要：

sql 复制代码

-- 非PCM资源的主要类型
SELECT DISTINCT resource_type
FROM gv$resource
WHERE resource_type NOT LIKE '%data%'
ORDER BY resource_type;

3.2 非PCM资源的分类

3.2.1 字典缓存资源（Dictionary Cache Resources）

sql 复制代码

-- 管理数据字典信息同步
-- 例如：表定义、列信息、权限等
SELECT * FROM v$rowcache WHERE cache_name LIKE 'dc%';

3.2.2 库缓存资源（Library Cache Resources）

sql 复制代码

-- 管理SQL、PL/SQL对象的同步
-- 例如：游标、存储过程、触发器等
SELECT namespace, gets, gethits, pins, pinhits, reloads
FROM v$librarycache
WHERE namespace IN ('SQL AREA', 'TABLE/PROCEDURE', 'BODY', 'TRIGGER');

3.2.3 事务资源（Transaction Resources）

sql 复制代码

-- 管理分布式事务和锁
SELECT * FROM gv$transaction;

3.2.4 队列资源（Enqueue Resources）

sql 复制代码

-- 管理各种队列锁
-- TX：事务锁
-- TM：表锁
-- UL：用户定义锁
SELECT type, id1, id2, lmode, request, ctime, block
FROM gv$lock
WHERE type NOT IN ('AE', 'MR')
ORDER BY type, id1, id2;

3.3 非PCM资源的管理机制

3.3.1 集中式管理与分布式管理

非PCM资源采用混合管理策略：

sql 复制代码

-- 部分资源使用主节点模式
-- 部分资源使用完全分布式模式

-- 查看资源主节点信息
SELECT resource_name, master_node, on_convert_q, on_granted_q
FROM gv$ges_resource
WHERE resource_name LIKE '%%[A-Z]%'  -- 非PCM资源通常包含字母
AND ROWNUM <= 5;

3.3.2 锁转换流程

非PCM资源的锁转换更为复杂：

复制代码

实例1请求库缓存锁（SQL对象）：
1. 向GES请求NULL→S锁
2. GES检查冲突：
   - 如果没有冲突，立即授予
   - 如果有冲突，加入等待队列
3. 实例1编译SQL

实例2需要修改同一对象（如DDL）：
1. 请求NULL→X锁
2. GES要求实例1释放S锁
3. 实例1刷新相关游标
4. 实例2获得X锁，执行DDL

3.4 非PCM资源性能优化

sql 复制代码

-- 监控非PCM资源争用
SELECT
    event,
    total_waits,
    time_waited_micro / 1000000 AS time_waited_secs
FROM v$system_event
WHERE event IN (
    'library cache lock',
    'library cache pin',
    'row cache lock',
    'enq: TX - index contention',
    'enq: TM - contention'
)
ORDER BY time_waited_micro DESC;

-- 关键参数优化
ALTER SYSTEM SET "_library_cache_advice" = TRUE;  -- 启用库缓存建议
ALTER SYSTEM SET "_row_cache_cursors" = 200;      -- 优化行缓存游标

四、PCM与非PCM资源的交互

4.1 事务场景中的协作

考虑一个完整的DML操作：

sql 复制代码

-- 实例1执行：
UPDATE employees SET salary = salary * 1.1 WHERE department_id = 10;

资源协作流程：

非PCM阶段：
- 获取库缓存锁（解析SQL）
- 获取行缓存锁（验证表结构）
- 获取TX事务锁
PCM阶段：
- 获取数据块的PCM锁
- 修改数据块
- 创建UNDO块（也需要PCM管理）
提交阶段：
- 非PCM：TX锁转换
- PCM：数据块状态更新

4.2 DDL操作中的复杂交互

sql 复制代码

-- 在线表重组
ALTER TABLE orders MOVE ONLINE;

此操作涉及：

非PCM资源：
- TM表锁
- 库缓存锁（表定义）
- 行缓存锁（字典信息）
PCM资源：
- 原表数据块访问
- 新表数据块分配
- UNDO块管理

4.3 诊断资源协作问题

sql 复制代码

-- 综合诊断脚本
WITH pcm_waits AS (
    SELECT 'PCM' AS resource_type,
           SUM(time_waited_micro) AS total_wait_time
    FROM gv$system_event
    WHERE event LIKE 'gc%'
),
non_pcm_waits AS (
    SELECT 'Non-PCM' AS resource_type,
           SUM(time_waited_micro) AS total_wait_time
    FROM gv$system_event
    WHERE event IN ('library cache%', 'row cache%', 'enq:%')
    AND event NOT LIKE 'gc%'
)
SELECT * FROM pcm_waits
UNION ALL
SELECT * FROM non_pcm_waits;

五、高级调优：平衡PCM与非PCM资源

5.1 识别瓶颈类型

sql 复制代码

-- 资源等待分析仪表板
SELECT
    inst_id,
    CASE
        WHEN event LIKE 'gc%' THEN 'PCM Waits'
        WHEN event LIKE 'library cache%' THEN 'Library Cache'
        WHEN event LIKE 'row cache%' THEN 'Dictionary Cache'
        WHEN event LIKE 'enq:%' THEN 'Enqueue'
        ELSE 'Other'
    END AS wait_category,
    COUNT(*) AS wait_count,
    SUM(time_waited_micro) / 1000000 AS total_wait_secs,
    ROUND(SUM(time_waited_micro) * 100.0 /
          SUM(SUM(time_waited_micro)) OVER(PARTITION BY inst_id), 2) AS pct_of_total
FROM gv$system_event
WHERE wait_class <> 'Idle'
GROUP BY inst_id,
    CASE
        WHEN event LIKE 'gc%' THEN 'PCM Waits'
        WHEN event LIKE 'library cache%' THEN 'Library Cache'
        WHEN event LIKE 'row cache%' THEN 'Dictionary Cache'
        WHEN event LIKE 'enq:%' THEN 'Enqueue'
        ELSE 'Other'
    END
ORDER BY inst_id, total_wait_secs DESC;

5.2 PCM资源优化策略

5.2.1 减少PCM传输

sql 复制代码

-- 应用分区（减少跨实例访问）
-- 基于客户ID分区
CREATE TABLE orders (
    order_id NUMBER,
    customer_id NUMBER,
    order_date DATE
)
PARTITION BY HASH(customer_id)
PARTITIONS 8;

-- 实例亲和性
-- 使用服务定向连接
BEGIN
    DBMS_SERVICE.CREATE_SERVICE(
        service_name => 'SALES_SVC',
        network_name => 'sales.example.com'
    );
END;
/

5.2.2 优化私有互连

sql 复制代码

-- 监控网络性能
SELECT name, network_name, ip_address, mtu
FROM gv$cluster_interconnects;

-- 关键参数调整
ALTER SYSTEM SET "_gc_affinity_time" = 300;  -- 亲和性时间窗口
ALTER SYSTEM SET "_gc_affinity_limit" = 100; -- 亲和性限制

5.3 非PCM资源优化策略

5.3.1 库缓存优化

sql 复制代码

-- 减少硬解析
ALTER SYSTEM SET cursor_sharing = FORCE;  -- 谨慎使用
ALTER SYSTEM SET session_cached_cursors = 200;

-- 监控无效化
SELECT namespace, invalidations
FROM v$librarycache
ORDER BY invalidations DESC;

5.3.2 行缓存优化

sql 复制代码

-- 增加行缓存大小
ALTER SYSTEM SET shared_pool_size = 2G;
ALTER SYSTEM SET "_row_cache_cursors" = 300;

-- 监控行缓存命中率
SELECT
    cache_name,
    gets,
    getmisses,
    ROUND((1 - (getmisses / NULLIF(gets, 0))) * 100, 2) AS hit_ratio
FROM v$rowcache
ORDER BY gets DESC;

5.4 混合工作负载调优

sql 复制代码

-- 自适应调优策略
-- Oracle 19c引入的自适应特性
SELECT name, value, isdefault, description
FROM v$parameter
WHERE name LIKE '%adaptive%'
AND name LIKE '%gc%';

-- 混合工作负载资源分配
ALTER SYSTEM SET "_gc_policy_minimum" = 1000;  -- 最小保持时间
ALTER SYSTEM SET "_gc_policy_time" = 300;      -- 策略评估间隔

六、故障场景下的资源管理

6.1 实例故障恢复

sql 复制代码

-- PCM资源恢复
-- PI（Past Image）机制确保数据不丢失
SELECT inst_id, pi_blocks_received, pi_blocks_written
FROM gv$instance_cache_transfer;

-- 非PCM资源恢复
-- GES重新映射资源所有权
SELECT resource_name, master_node, new_master_node
FROM gv$ges_remastering
WHERE remaster_cnt > 0;

6.2 网络分区处理

sql 复制代码

-- 脑裂防护
-- 投票磁盘机制
SELECT * FROM v$cluster_quorum_disk;

-- 资源重新映射日志
SELECT event_timestamp, event_type, resource_name, from_node, to_node
FROM gv$ges_resource_history
ORDER BY event_timestamp DESC
FETCH FIRST 20 ROWS ONLY;

七、新版Oracle中的增强

7.1 Oracle 19c的改进

sql 复制代码

-- 自动资源重新映射
SELECT * FROM v$resource_limit WHERE resource_name LIKE '%gc%';

-- 智能资源放置
SELECT policy_name, enabled, objective
FROM dba_autotask_policy
WHERE task_name = 'Resource Manager';

7.2 Oracle 21c的革新

sql 复制代码

-- 持久化内存支持
-- PCM资源可以直接存储在PMEM中
ALTER SYSTEM SET pmem_fileroot = '/pmem/oradata';

-- 增强的资源亲和性
SELECT * FROM v$resource_affinity;

-- AI驱动的资源预测
SELECT prediction_type, predicted_value, confidence
FROM v$resource_prediction;

八、最佳实践总结

8.1 设计阶段考虑

8.1.1 数据分布设计：

sql 复制代码

-- 基于业务逻辑分区
-- 将相关数据放在同一实例
CREATE TABLE orders (...)
PARTITION BY REFERENCE (customer_fk);

8.1.2 服务设计：

sql 复制代码

-- 服务与模块关联
EXEC DBMS_APPLICATION_INFO.SET_MODULE('ORDER_PROCESSING', NULL);

8.2 监控体系建立

sql 复制代码

-- 完整的监控仪表板
CREATE OR REPLACE VIEW rac_health_dashboard AS
SELECT
    systimestamp AS check_time,
    (SELECT SUM(value) FROM v$sysstat WHERE name = 'gc cr blocks received') AS cr_blocks,
    (SELECT SUM(value) FROM v$sysstat WHERE name = 'gc current blocks received') AS cur_blocks,
    (SELECT COUNT(*) FROM v$lock WHERE block > 0) AS blocking_locks,
    (SELECT SUM(reloads) FROM v$librarycache) AS library_reloads,
    (SELECT SUM(getmisses) FROM v$rowcache WHERE cache_name LIKE 'dc%') AS dict_misses
FROM dual;

8.3 应急预案

sql 复制代码

-- 应急诊断脚本集
-- 保存为rac_diagnostics.sql
SET PAGESIZE 1000
SET LINESIZE 200
COLUMN event FORMAT A30
COLUMN wait_class FORMAT A20

-- 1. 当前等待事件
SELECT * FROM v$session_wait WHERE wait_time = 0;

-- 2. PCM资源统计
SELECT * FROM v$sysstat WHERE name LIKE 'gc%';

-- 3. 非PCM资源统计
SELECT * FROM v$sysstat WHERE name LIKE '%cache%';

-- 4. 集群状态
SELECT * FROM v$cluster_interconnects;

结论：和谐的资源交响曲

Oracle RAC通过精细区分PCM资源和非PCM资源，实现了高效的集群资源管理。PCM资源专注于数据块的缓存一致性，而非PCM资源处理元数据和协调信息。两者的完美协作，使得RAC能够在保持数据一致性的同时，提供接近线性扩展的性能。

关键洞察：

分工明确：PCM管数据，非PCM管元数据
协同工作：事务处理需要两者紧密配合
优化平衡：需要同时关注两类资源的性能
持续演进：每个Oracle版本都在优化资源管理

掌握PCM与非PCM资源的区别与联系，是成为Oracle RAC专家的必经之路。只有当这两类资源和谐共处时，RAC集群才能演奏出最高效的数据处理交响曲。

注：本文基于Oracle 19c/21c编写，生产环境变更前请充分测试。部分内部视图和参数可能因版本而异。
