计算机视觉--Opencv（模板匹配）

1.什么是模板匹配

模板匹配是一种用于查找与模板图像（补丁）匹配（相似）的图像区域的技术。

具体来说，模板匹配需要准备两张图：一张是源图像（也叫输入图像） ，也就是我们要从中寻找目标的完整大图；另一张是模板图像，也就是我们要找的目标物体的单独截图。算法会将模板图像像一个 "滑动窗口" 一样，在源图像上从左到右、从上到下依次滑动遍历，每滑动到一个位置，就会通过特定的计算方法，判断该位置的图像与模板图像的匹配程度，最终找到匹配程度最高的位置，也就是目标物体在源图像中的所在之处。

2.例子

读取图像文件并显示

python 复制代码

# 读取源图像（大图）
kele = cv2.imread(r"C:\Users\LEGION\Desktop\fcea1b9725d1a0aff1ea41d925fbf14a.png")
# 读取模板图像（要寻找的小目标图）
template = cv2.imread(r"C:\Users\LEGION\Desktop\efe68a20282e52dfbc1141e0adfce72a.png")
cv2.imshow(  'kele',kele)
cv2.imshow( 'template',template)
cv2.waitKey(0)

注意：

函数返回值是一个三维 NumPy 数组（对于彩色图像），数组的形状为（高度，宽度，通道数），其中通道数默认是 3（BGR 格式，这是 OpenCV 的默认图像格式，与我们常见的 RGB 格式顺序不同）。

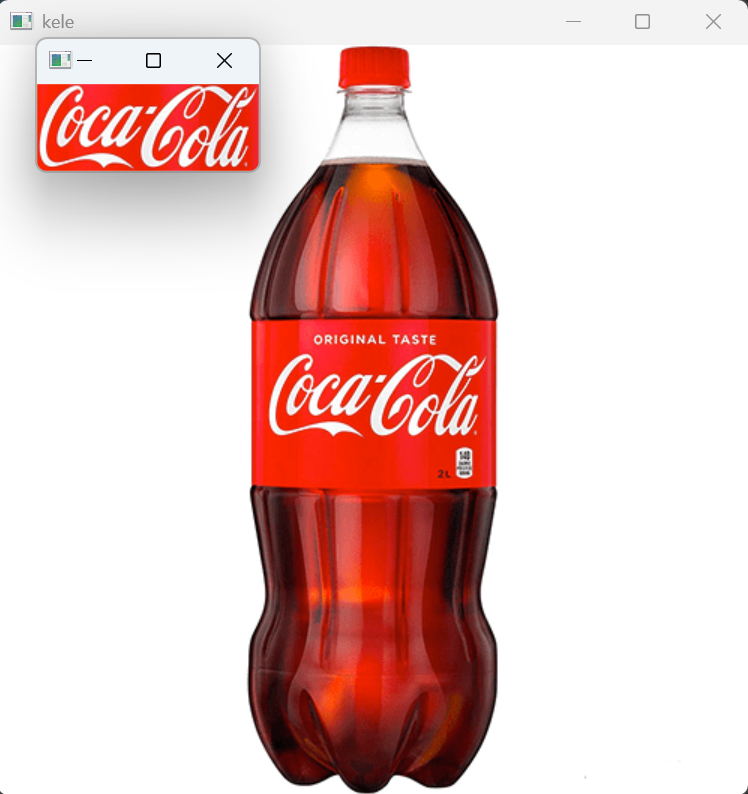

运行结果：

就是有一个左上角显示的图片（模板图像），我们将把它与源图像（大图）进行模板匹配

获取模板图像的尺寸

python 复制代码

# 获取模板图像的高度(h)和宽度(w)，shape[:2]表示取前两个维度（高度、宽度）
h, w = template.shape[:2]

注释：

对于彩色图像，template.shape返回的是(h, w, 3)，其中h是图像的高度（对应矩阵的行数），w是图像的宽度（对应矩阵的列数），3 是通道数。
我们使用shape[:2]截取前两个维度，即可快速获取模板图像的高度和宽度，赋值给变量h和w，为后续绘制矩形框做准备。

执行模板匹配算法

python 复制代码

res = cv2.matchTemplate(kele, template, cv2.TM_CCOEFF_NORMED)
#返回匹配结果的矩阵，其中每个元素表示该位置与模板的匹配程度
#cv2.minMaxLoc可以获取矩阵中的最小值和最大值，以及最小值的索引号和最大值的索引号

注释：

cv2.matchTemplate()函数有三个核心参数：
1. 第一个参数：源图像（大图），即我们要从中寻找目标的图像。
2. 第二个参数：模板图像（小图），即我们要寻找的目标图像，其尺寸必须小于或等于源图像的尺寸。
3. 第三个参数：匹配方法（模板匹配的计算准则），OpenCV 提供了 6 种常用的匹配方法，本次使用的cv2.TM_CCOEFF_NORMED是归一化的相关系数匹配方法，也是实际应用中最常用的方法之一，其匹配结果值的范围在[-1, 1]之间，值越接近 1，表示匹配程度越高。
函数的返回值res是一个二维 NumPy 数组（匹配结果矩阵），其形状为(H - h + 1, W - w + 1)，其中H和W是源图像的高度和宽度，h和w是模板图像的高度和宽度。

寻找最佳匹配位置

得到匹配结果矩阵后，我们需要从中找到匹配程度最高的位置，这里使用cv2.minMaxLoc()函数，该函数可以快速获取矩阵中的最小值、最大值，以及对应的坐标位置。

python 复制代码

# 从匹配结果矩阵中获取最小值、最大值，以及对应的坐标位置
min_val, max_val, min_loc, max_loc = cv2.minMaxLoc(res)

cv2.minMaxLoc()函数的参数是一个二维数组（匹配结果矩阵res），返回值是一个元组，包含四个元素，依次是：
1. min_val：矩阵中的最小值。
2. max_val：矩阵中的最大值。
3. min_loc：最小值对应的坐标位置（元组类型，格式为(x, y)，对应图像的列和行，即宽度和高度方向）。
4. max_loc：最大值对应的坐标位置（格式同上）。
由于我们使用的是cv2.TM_CCOEFF_NORMED归一化相关系数匹配方法，匹配程度越高，值越接近 1，因此最佳匹配位置就是max_loc对应的坐标，这个坐标是模板图像在源图像中最佳匹配区域的左上角坐标。
注意：不同的匹配方法，最佳匹配位置对应的是最小值还是最大值有所不同。例如cv2.TM_SQDIFF（平方差匹配方法），值越接近 0 匹配程度越高，此时最佳匹配位置就是min_loc对应的坐标。

计算匹配区域的右下角坐标

python 复制代码

# 最佳匹配区域的左上角坐标
top_left = max_loc
# 计算最佳匹配区域的右下角坐标：左上角x+模板宽度，左上角y+模板高度
bottom_right = (top_left[0] + w, top_left[1] + h)

绘制矩形框标记目标区域

python 复制代码

# 在源图像上绘制绿色矩形框，标记最佳匹配区域
kele_template = cv2.rectangle(kele, top_left, bottom_right, (0, 255, 0), 2)

cv2.rectangle()函数用于在图像上绘制矩形，核心参数说明：

第一个参数：要绘制矩形的目标图像（这里是源图像kele）。
第二个参数：矩形的左上角坐标（top_left）。
第三个参数：矩形的右下角坐标（bottom_right）。
第四个参数：矩形的颜色，格式为(B, G, R)（OpenCV 默认图像格式为 BGR），这里(0, 255, 0)表示绿色。
第五个参数：矩形边框的宽度（单位：像素），传入正数表示绘制空心矩形，传入 - 1 表示绘制实心矩形（填充整个矩形区域）。

注意：该函数会直接在传入的图像上进行修改，同时也会返回修改后的图像矩阵，这里我们将返回值赋值给kele_template，用于后续显示匹配结果。

显示匹配结果

python 复制代码

# 显示标记了匹配区域的图像
cv2.imshow('kele_template', kele_template)
# 等待用户按键，关闭窗口
cv2.waitKey(0)

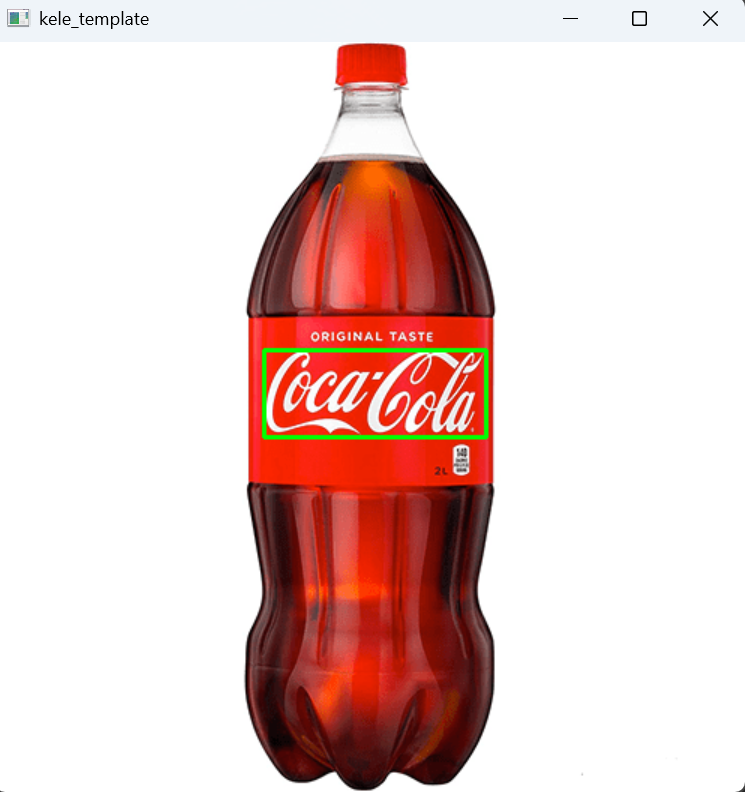

运行结果：
