1. 反射系数定义与公式推导
- 反射系数（Reflection Coefficient） 定义为反射波电压幅值与入射波电压幅值之比
- 该定义可进一步转化为与阻抗相关的形式：
其中：- (Z_{\text{in}})：入射侧传输线的特性阻抗（Characteristic Impedance），即"输入线阻抗"；
- (Z_L)：负载侧阻抗（Load Impedance），即"负载阻抗"或"终端阻抗"。
- 此公式适用于电压反射系数；电流反射系数可类似推导，但符号相反。
2. 70 Ω 与 30 Ω 传输线连接的反射系数计算

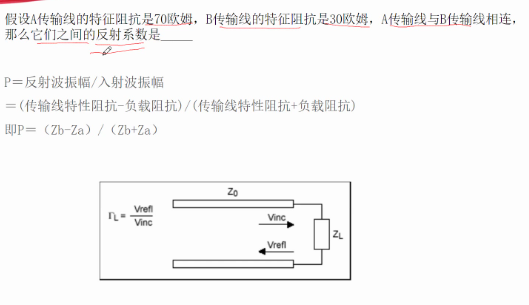

求连接点处的反射系数 (\Gamma)
方向依赖性：反射系数符号取决于入射方向：
- 若信号从 A → B（A 为源侧，B 为负载侧）：
\\Gamma_{A\\to B} = \\frac{Z_A - Z_B}{Z_A + Z_B} = \\frac{70 - 30}{70 + 30} = \\frac{40}{100} = +0.4
- 若信号从 B → A（B 为源侧，A 为负载侧）：
\\Gamma_{B\\to A} = \\frac{Z_B - Z_A}{Z_B + Z_A} = \\frac{30 - 70}{30 + 70} = \\frac{-40}{100} = -0.4
- 因题干未明确入射方向（仅说"A 与 B 相连"），故答案应包含两种可能：+0.4 或 -0.4。
3. 反射现象的物理机制与阻抗匹配原理
- 阻抗连续性决定是否发生反射 ：
- 当传输线特性阻抗 (Z_0) 与负载阻抗 (Z_L) 相等时（如均为 50 Ω），信号视为"无限长传输线"，无反射；
- 当 (Z_0 \neq Z_L)（如 70 Ω → 30 Ω），阻抗不连续，引发电磁波边界反射。
- 反射由传输线的分布参数 （电感 L、电容 C）在突变处产生瞬态响应所致，本质是电压/电流波前在阻抗跳变点的边界条件不满足连续性。
- 常见工程实践：高速数字电路、射频系统中强制要求 50 Ω 匹配，以最小化反射、保证信号完整性。
4. 反射能量的去向与端接处理
- 反射波能量不会消失，而是沿原路径返回至源端（发射端）。
- 在典型 CMOS 或 TTL 驱动器中，源端输出阻抗通常为 50 Ω（或近似），因此：
- 反射波到达源端后，若源端阻抗 = 传输线阻抗（即匹配），则被源端吸收，不再二次反射；
- 若源端未匹配，反射波将再次反射，形成振铃（ringing）或过冲/下冲（未处理情况下：能量反射源级，引起后续反应）。
- 端接策略 ：
- 源端串联端接：在驱动端串接电阻 (R_s = Z_0 - R_{\text{source}})，使总输出阻抗等于 (Z_0)；
- 终端并联端接：在负载端并联电阻 (R_L = Z_0) 到地（或 VCC），直接吸收入射波能量，消除反射。
- 视频强调：终端并联 50 Ω 电阻后，信号"认为"传输线无限长，从而无反射。
5. 工程意义：失配损耗、回波损耗与系统设计影响
- 反射系数 (\Gamma) 可用于计算关键性能指标：
- 失配功率损耗（Mismatch Loss）：
- 回波损耗（Return Loss, RL）：
- 系统级影响：
- 反射导致信号幅度衰减 、时序抖动增加 、眼图闭合；
- 在射频链路中，反射会降低增益平坦度，影响 ADC 输入动态范围;
- 设计时需预留增益余量补偿失配损耗（如前级放大器增益提升 1 dB 以上）。
6. 关联概念：隔离度与信号泄漏
- 隔离度（Isolation） ：指多端口器件（如混频器 Mixer、开关）中，输入端口与输出端口之间信号的泄漏程度 ，单位为 dB。
- 高隔离度 → 泄漏小 → 本振（LO）泄露至射频（RF）端口少，避免自激或干扰。
- 反射与泄漏的关系 ：
- 信号从端口 A 反射回 A，再经内部路径耦合至端口 B，即表现为"泄漏"；
- 因此，阻抗失配会劣化隔离度------反射波成为泄漏源。
- 工程对策：
- 严格阻抗匹配（50 Ω 标准）；
- 使用隔离器（Isolator）或环形器（Circulator）抑制反向传输；
- 在 PCB 布局中优化接地与参考平面，减少共模反射路径。
