电压模buck电路详尽设计仿真报告+电路文件+仿真状态+smic0.18um工艺库

电压模buck电路详尽设计仿真报告+电路文件+仿真状态+smic0.18um工艺库

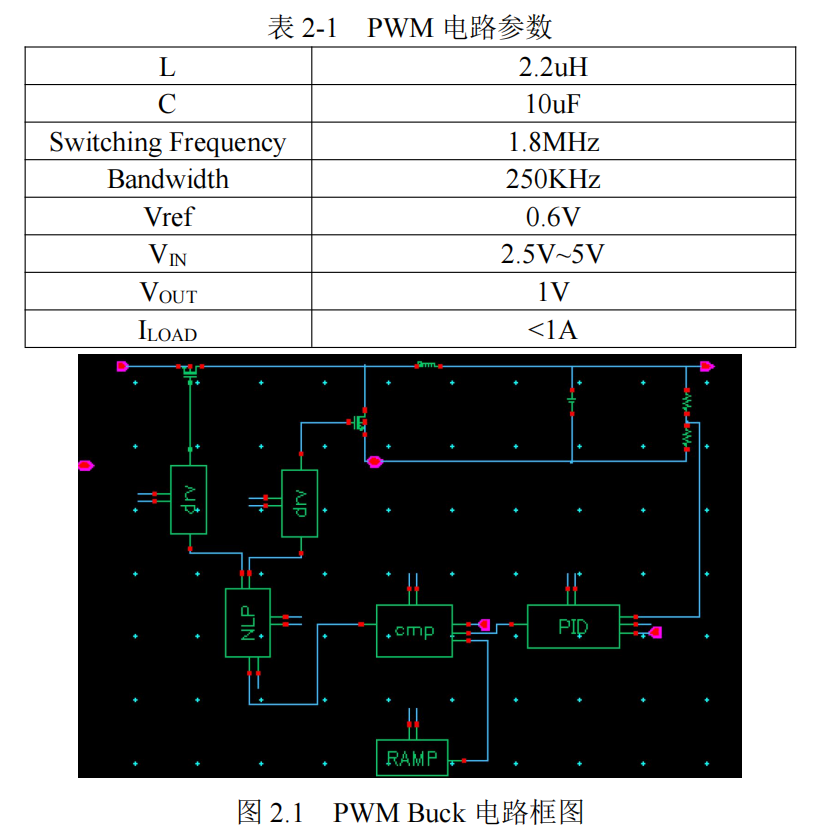

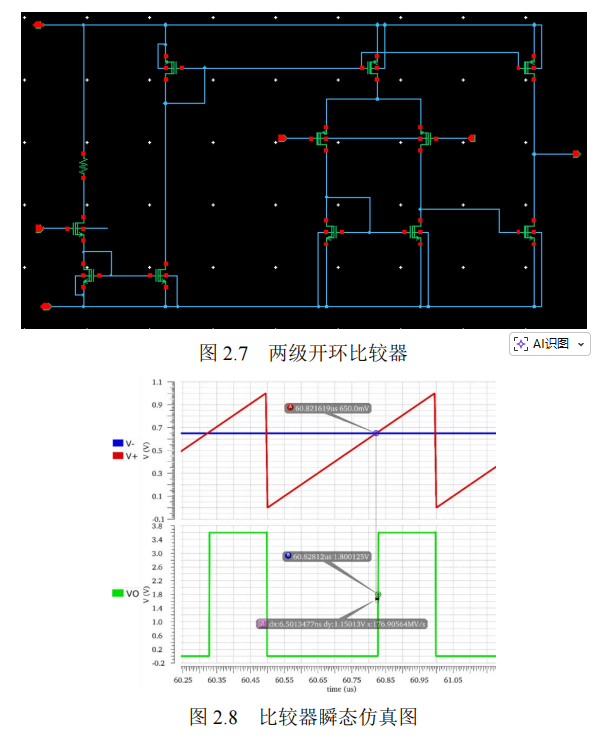

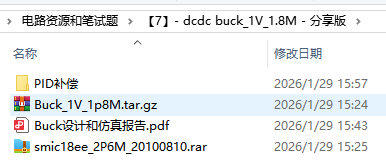

电压模buck电路详尽设计仿真报告+简单的电路文件+仿真状态+smic0.18um工艺库。

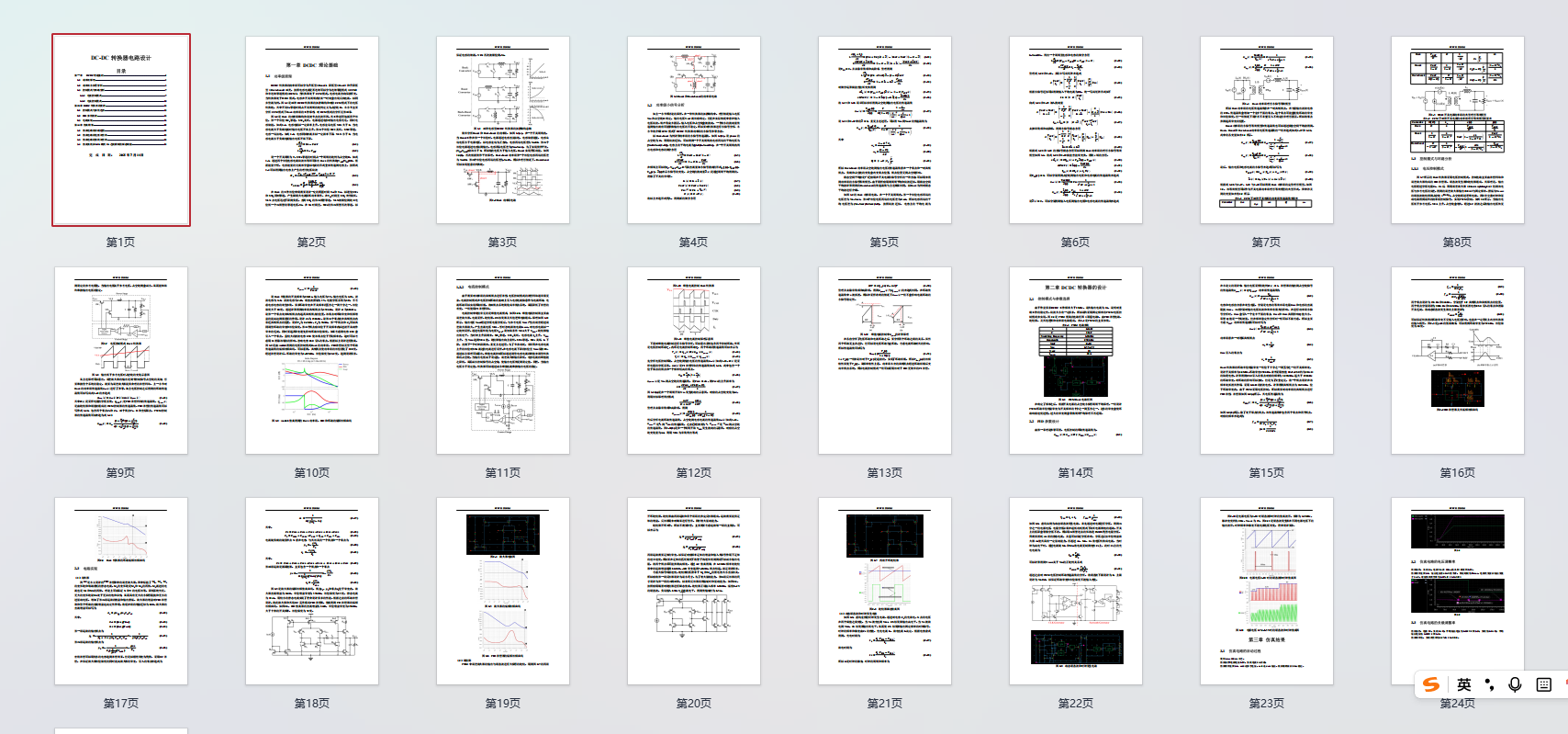

报告中包括开关电源基础知识,大信号分析/小信号分析方法,PID补偿方法,电压/电流模控制原理,load regulation/line regulation/transient response等仿真。26页word文档。

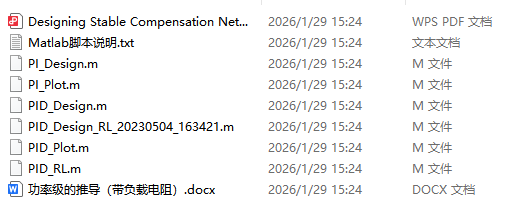

送buck PID/PI matlab仿真模型。

c 复制代码
DC-DC转换器电路设计

目录
第一章	DCDC理论基础	2
1.1  功率级原理	2
1.2  功率级小信号分析	4
1.3  控制模式与环路分析	8
1.3.1  电压控制模式	8
1.3.2  电流控制模式	11
第二章 DCDC转换器的设计	14
2.1  控制模式与参数选择	14
2.2  PID参数设计	14
2.3  电路实现	17
第三章 仿真结果	23
3.1  仿真电路的启动过程	23
3.2  仿真电路的电压调整率	24
3.3  仿真电路的负载调整率	24
3.4  仿真负载在0.1A跳到1A之间阶跃的瞬态响应	25


送buck PID/PI matlab仿真模型
