第T4周：猴痘病识别

🍨 本文为🔗365天深度学习训练营中的学习记录博客
🍖 原作者：K同学啊

前言

实验环境

python 3.9.2
tensorflow 2.10.0
Jupyter Notebook: 7.4.5

代码实现

设置gpu

tf.config.experimental.set_memory_growth(gpu0, True)
- 作用：启用显存按需分配。
- 参数说明：
  - 第一个参数：要设置的 PhysicalDevice 对象（这里是 gpu0）。
  - 第二个参数：True 表示启用显存增长；False 表示禁用（默认行为是一次性分配全部显存）。
- 为什么要这样设置
  - 默认情况下，TensorFlow 会在程序启动时锁定 GPU 的全部显存，即使你只用了一小部分。
  - 启用 memory_growth=True 后，显存会随着模型训练/推理的需求逐步增长，更节省资源，也允许多个进程共享同一块 GPU（只要总显存够用）。
tf.config.set_visible_devices([gpu0], "GPU")
- 作用：限制 TensorFlow 只能"看到"指定的设备。
- 参数说明：
  - 第一个参数：一个设备列表（这里只包含 gpu0）。
  - 第二个参数：设备类型（如 "GPU"、"CPU"）。
- 效果：
  - 即使系统有多个 GPU，TensorFlow 也只会使用 [gpu0] 这一块。
  - 其他 GPU 对 TensorFlow 完全不可见，不会被分配任务，也不会被占用显存。

python 复制代码

# 设置GPU
import tensorflow as tf

gpus = tf.config.list_physical_devices("GPU") # 列出tensorflow能识别到的所有的gpu设备，返回的是列表

if gpus:
    gpu0 = gpus[0] # 设置为如果有多个gpu，仅使用第0个gpu
    tf.config.experimental.set_memory_growth(gpu0, True) # 设置gpu显存用量按需使用
    tf.config.set_visible_devices([gpu0], "GPU") # 将其它gpu对tensorflow隐藏，确保只使用指定的gpu

gpus

导入数据

python 复制代码

import pathlib

# 定义数据目录路径
data_dir = "./data/"

# 将字符串路径转换为 pathlib.Path 对象，便于后续使用路径时可以直接使用/来拼接
data_dir = pathlib.Path(data_dir)

查看数据

python 复制代码

# 查看数据集图片数量
image_count = len(list(data_dir.glob('*/*.jpg')))
print("数据集中图片总数量为：", image_count)

python 复制代码

import PIL
# 打开某种图片查看图片情况
Monkeypox = list(data_dir.glob('Monkeypox/*.jpg'))
# 由于PIL.Image.open() 只接受字符串路径（或类文件对象），不接受 pathlib.Path 对象，因此还需要使用str来进行强制类型转换
PIL.Image.open(str(Monkeypox[0]))

数据加载

tf.keras.preprocessing.image_dataset_from_directory(...)
- 作用：从按类别组织的图像文件夹结构中自动加载数据，生成一个可直接用于训练的 tf.data.Dataset 对象，每个批次包含 (images, labels)。
- 参数说明与设计目的：
- directory
  - 作用：指定图像数据集的根目录路径。
  - 为什么要这样设置

    函数需要知道从哪里读取图像。要求目录下每个子文件夹代表一个类别（如 cloudy/, rainy/），这是监督学习中常见的"文件夹即标签"约定，无需额外标注文件。
- validation_split 与 subset
  - 作用：
    - validation_split：指定保留多少比例的数据作为验证集（如 0.2 表示 20%）。
    - subset：指明当前加载的是 "training" 还是 "validation" 子集。
  - 为什么要这样设置

    为了在不手动划分数据的前提下，自动将数据分为训练集和验证集，便于模型评估和防止过拟合。配合固定 seed 可确保划分结果可复现。
- seed
  - 作用：随机种子，控制数据打乱和训练/验证划分的随机性。
  - 为什么要这样设置

    确保每次运行代码时，训练集和验证集的划分完全一致，提升实验的可重复性。若不设 seed，每次划分可能不同，导致结果不可比。
- image_size=(height, width)
  - 作用：将所有输入图像统一调整为指定高度和宽度。
  - 为什么要这样设置

    深度学习模型（尤其是 CNN）要求输入尺寸固定。原始图像大小不一，必须通过 resize 统一维度，才能组成 batch（张量需形状一致）。
- batch_size
  - 作用：每个批次包含的图像数量。
  - 为什么要这样设置

    批量处理能提升 GPU 利用率和训练稳定性。太小则训练慢、梯度噪声大；太大则显存可能溢出。32 是常用默认值，可根据 GPU 显存调整。
- label_mode
  - 作用：控制标签的编码格式，可选 int（整数）、'categorical'（one-hot）、'binary'（二分类）或 None。默认值为int。
  - 为什么要这样设置

    为了匹配损失函数的要求：
    - 用 SparseCategoricalCrossentropy → 需 'int' 标签；
    - 用 CategoricalCrossentropy → 需 'categorical'（one-hot）标签；
    - 自动适配避免手动转换标签格式。
- color_mode
  - 作用：指定图像加载的颜色通道数，如 'rgb'（3通道）、'grayscale'（1通道）。默认值为rgb。
  - 为什么要这样设置

    根据任务需求决定输入维度。例如医学图像常用灰度图（节省计算），而自然图像通常用 RGB。确保输入张量通道数与模型第一层匹配。
- shuffle（默认 True）
  - 作用：是否在每轮训练前打乱数据顺序。
  - 为什么要这样设置

    打乱数据可避免模型学习到"顺序依赖"，提升泛化能力。但在验证/测试时通常设为 False 以保持结果稳定。
- class_names（可选）
  - 作用：显式指定类别的顺序和名称列表。
  - 为什么要这样设置

    默认按子目录字母顺序排序类别，但有时希望固定类别索引（如保证 cloudy=0 始终不变）。

python 复制代码

# 基本参数设置
batch_size = 32
img_height = 224
img_width = 224

# 数据加载
train_ds = tf.keras.preprocessing.image_dataset_from_directory(
    data_dir, # 数据所在的根目录路径，每个子文件夹代表一个类别
    validation_split=0.2, # 20%的数据将被保留作为验证集
    subset="training", # 指定当前加载的是训练集部分
    seed=123, # 随机种子，确保训练集和验证集划分的一致性
    image_size=(img_height, img_width), # 所有图像都将调整到这个尺寸
    batch_size=batch_size # 每个批次包含的样本数量
)

python 复制代码

val_ds = tf.keras.preprocessing.image_dataset_from_directory(
    data_dir,
    validation_split=0.2,
    subset="validation", # 明确当前加载的是验证子集
    seed=123,
    image_size=(img_height, img_width),
    batch_size=batch_size)

输出标签

python 复制代码

class_names = train_ds.class_names
print(class_names)

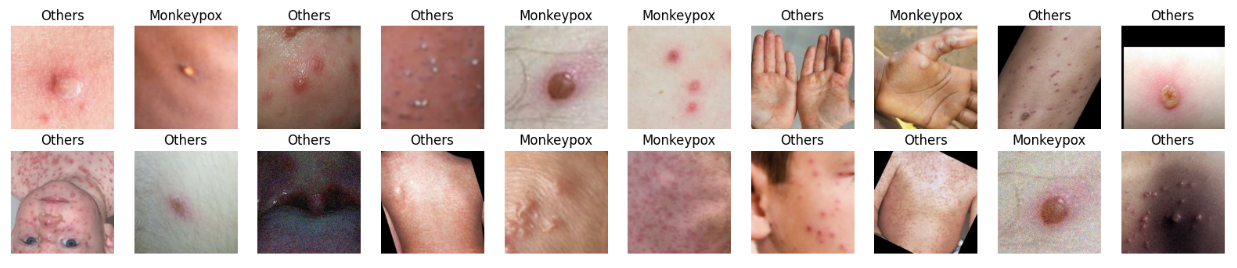

数据可视化

python 复制代码

import matplotlib.pyplot as plt

# 创建一个宽 20 英寸、高 10 英寸的绘图窗口（画布）
# 较大的尺寸便于清晰展示多张图像及其标签
plt.figure(figsize=(20, 10))

# 从训练数据集 train_ds 中取出 1 个 batch 的数据（包含 images 和 labels）
# .take(1) 返回一个只包含第一个 batch 的 Dataset 对象，用于可视化
for images, labels in train_ds.take(1):
    # 遍历该 batch 中的前 20 张图像（假设 batch_size ≥ 20）
    for i in range(20):
        # 在 5 行 10 列的网格中创建第 (i+1) 个子图（共最多 50 个位置，仅使用前 20 个）
        ax = plt.subplot(5, 10, i + 1)

        # 将第 i 张图像从 TensorFlow 张量转换为 NumPy 数组，并转为 uint8 类型（像素值范围 [0, 255]）
        # 这是 matplotlib 显示图像所要求的数据格式
        plt.imshow(images[i].numpy().astype("uint8"))

        # 设置子图标题为对应的类别名称
        # labels[i] 是一个整数标签，通过 class_names[labels[i]] 映射为可读的字符串
        plt.title(class_names[labels[i]])

        # 关闭坐标轴（不显示刻度和边框）
        plt.axis("off")

再次检查数据

python 复制代码

for image_batch, labels_batch in train_ds:
    print(image_batch.shape)
    print(labels_batch.shape)
    break

配置数据集

AUTOTUNE = tf.data.AUTOTUNE
- 作用：
  - tf.data.AUTOTUNE 是一个特殊常量，告诉 TensorFlow 自动根据系统资源和运行时情况，动态选择最优的并行度或缓冲区大小。
  - 它可以作为 prefetch(), map(), interleave() 等函数的 num_parallel_calls 或 buffer_size 参数。
train_ds.cache()
- 作用：
  - 将数据集缓存到内存或本地磁盘，避免每次 epoch 都重复从磁盘读取和解码图像。
- 缓存位置
  - 默认（无参数）：缓存到内存（适合中小型数据集）。
  - 指定路径：cache("/path/to/cache") → 缓存到磁盘（适合大型数据集，避免 OOM）。
train_ds.shuffle(1000)
- 作用：
  - 在每个 epoch 开始前，打乱数据顺序，确保模型不会学习到"顺序依赖"。
  - 关键参数：buffer_size=1000
    - TensorFlow 采用蓄水池抽样实现 shuffle。
    - 它维护一个大小为 1000 的缓冲区：
      1. 先从数据集中读取前 1000 个样本放入缓冲区；
      2. 每次随机从缓冲区中取出一个样本输出，并从数据集补充一个新样本；
      3. 重复直到数据集耗尽。
.prefetch(buffer_size=AUTOTUNE)
- 作用：
  - 预加载下一个 batch 的数据到内存，实现 "数据加载"与"模型训练"的并行化。

python 复制代码

AUTOTUNE = tf.data.AUTOTUNE

train_ds = train_ds.cache().shuffle(1000).prefetch(buffer_size=AUTOTUNE)
val_ds = val_ds.cache().prefetch(buffer_size=AUTOTUNE)

构建模型

各层的作用：
- 输入预处理层 (Rescaling):
  - 作用：对输入图像像素值进行归一化预处理。
  - 原理说明：原始图像像素值通常在 [0, 255] 范围内，而神经网络在 [0, 1] 或 [-1, 1] 范围内训练更稳定。Rescaling(1./255) 将每个像素除以 255，将其缩放到 [0, 1] 区间。
- 卷积层 1 (Conv2D(16, (3, 3), activation='relu')):
  - 作用：提取输入图像的初级局部特征（如边缘、角点、简单纹理）。
  - 参数解析：
    - 16：使用 16 个 3×3 卷积核，输出 16 通道的特征图；
    - (3, 3)：卷积核尺寸为 3×3；
    - activation='relu'：引入非线性激活函数，缓解梯度消失问题。
  - 输入形状：由 input_shape=(img_height, img_width, 3) 指定，表示接收 224×224 的 RGB 彩色图像。
- 池化层 1 (AveragePooling2D((2, 2))):
  - 作用：对特征图进行空间下采样，降低分辨率。
  - 工作方式：使用 2×2 的平均池化窗口，将每 2×2 区域的像素取平均值作为输出，使特征图的高和宽各缩小一半。
- 卷积层 2 (Conv2D(32, (3, 3), activation='relu')):
  - 作用：在第一层提取的低级特征基础上，组合出更复杂的中级语义特征（如局部部件、重复纹理或光照变化模式）。
  - 参数解析：
    - 32：卷积核数量翻倍，提升特征表达能力；
    - 继续使用 3×3 卷积核和 ReLU 激活，保持结构一致性，同时逐步增加模型容量。
- 池化层 2 (AveragePooling2D((2, 2))):
  - 作用：再次进行 2 倍下采样，进一步压缩空间维度，聚焦更高层次的抽象特征。
  - 效果：经过两次池化后，原始 180×180 图像的空间尺寸已显著缩小（默认无填充时约为 43×43），减少计算量并增强平移不变性。
- Dropout 层 (Dropout(0.3)):
  - 作用：一种正则化技术，在训练过程中随机将 30% 的神经元输出置零。
  - 防止过拟合：强制网络不依赖于特定神经元，提升泛化能力。尤其在小数据集（如天气图像）上，可有效缓解训练准确率高但验证准确率低的问题。
  - 注意：仅在训练阶段生效，推理（预测）时自动关闭。
- 卷积层 3 (Conv2D(64, (3, 3), activation='relu')):
  - 作用：提取高级语义特征，如整体场景结构、判别性强的模式（例如"是否有云层"、"是否出现强光"等二分类关键线索）。
  - 参数解析：
    - 64：继续增加通道数，使模型能学习更丰富的特征表示；
    - 此层输出的特征图具有较强判别性，为后续分类提供关键依据。
- Dropout 层 (Dropout(0.3))（第二次）:
  - 作用：在深层特征之后再次施加正则化，进一步抑制模型对训练数据的过度拟合。
- Flatten 层 (Flatten()):
  - 作用：将多维卷积特征张量（如 [batch, H, W, C]）展平为一维向量（[batch, H×W×C]），作为全连接层的输入。
- 全连接层 (Dense(128, activation='relu')):
  - 作用：整合来自卷积主干的所有空间和通道信息，进行全局特征融合与非线性变换。
  - 参数解析：
    - 128：使用 128 个神经元构建一个紧凑的高维嵌入空间；
    - ReLU 激活继续引入非线性，增强模型判别能力。
- 输出层 (Dense(num_classes)):
  - 作用：生成最终的分类 logits（未归一化的原始分数）。
  - 结构说明：
    - num_classes = 2，因此输出 2 个数值，分别对应两个类别；
    - 无激活函数：配合损失函数 SparseCategoricalCrossentropy(from_logits=True) 使用，由损失函数内部完成数值稳定的 softmax 计算；
    - 最终预测类别通过 argmax(output) 获得。

python 复制代码

from tensorflow.keras import layers, models

# 定义类别数量（此处为二分类任务）
num_classes = 2

# 使用 Sequential 模型按顺序堆叠神经网络层
model = models.Sequential([
    # 输入预处理层：像素值归一化
    layers.experimental.preprocessing.Rescaling(
        1./255,
        input_shape=(img_height, img_width, 3)
    ),

    # 第一组卷积块：提取低级视觉特征（边缘、角点、纹理）
    layers.Conv2D(16, (3, 3), activation='relu'), # 卷积层1，使用16个3×3卷积核
    layers.AveragePooling2D((2, 2)), # 池化层1，2×2平均池化，空间尺寸减半

    # 第二组卷积块：组合低级特征，形成中级语义模式
    layers.Conv2D(32, (3, 3), activation='relu'), # 卷积层2，通道数翻倍至32，增强表达能力
    layers.AveragePooling2D((2, 2)), # 池化层2，再次下采样，聚焦更抽象区域

    # 正则化层：防止过拟合
    layers.Dropout(0.3),

    # 第三组卷积块：提取高级语义特征（如整体结构、判别性模式）
    layers.Conv2D(64, (3, 3), activation='relu'), # 卷积层3，64个卷积核，捕捉复杂模式
    layers.Dropout(0.3), # 再次加入 Dropout，进一步抑制过拟合

    # 全连接分类头：从特征图到类别预测
    layers.Flatten(), # 将多维特征图展平为一维向量
    layers.Dense(128, activation='relu'), # 全连接隐藏层
    layers.Dense(num_classes) # 输出层，输出num_classes 个 logits（未归一化分数）
])

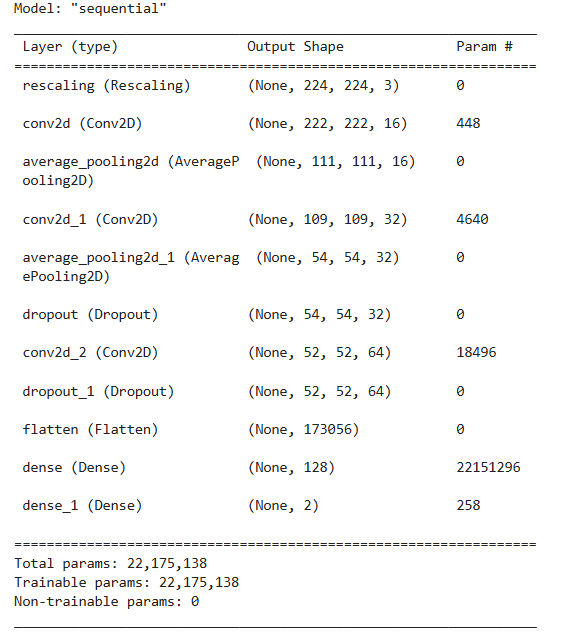

# 打印模型各层的名称、输出形状和参数量，用于验证结构是否符合预期
model.summary()

编译模型

python 复制代码

# 设置优化器
opt = tf.keras.optimizers.Adam(learning_rate=1e-4)

model.compile(optimizer=opt,
              loss=tf.keras.losses.SparseCategoricalCrossentropy(from_logits=True),
              metrics=['accuracy'])

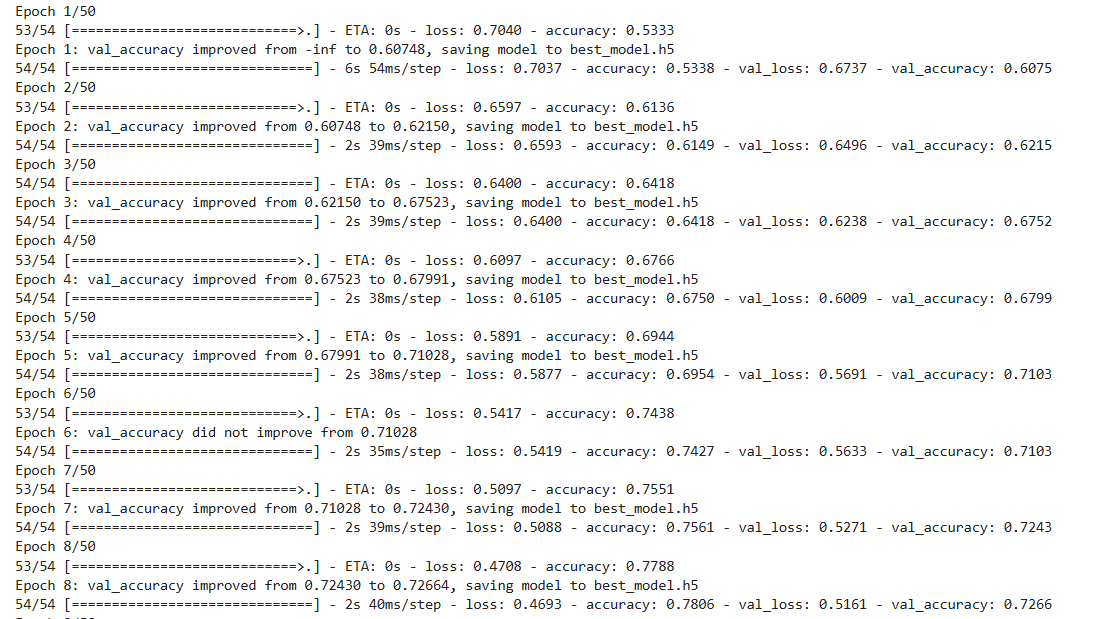

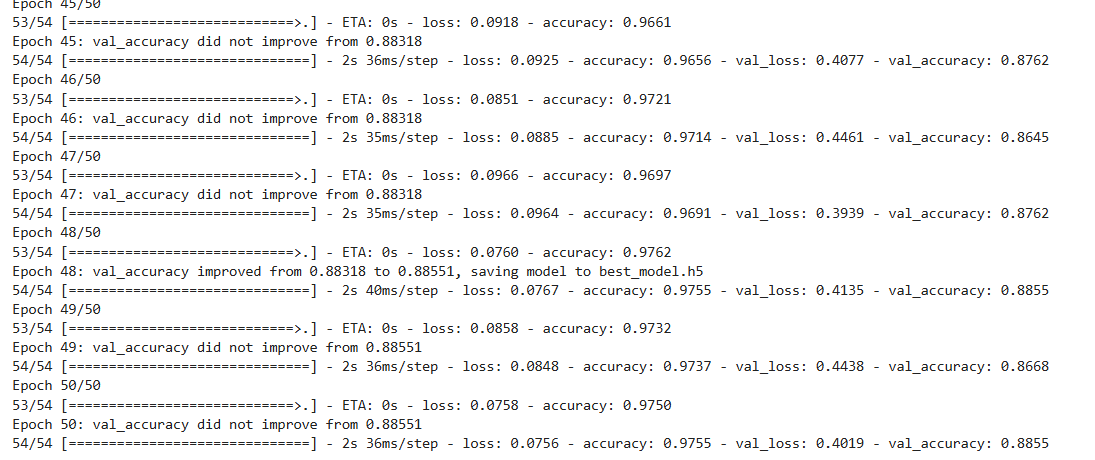

训练模型

python 复制代码

from tensorflow.keras.callbacks import ModelCheckpoint

# 设置训练总轮数（epochs）为 50
epochs = 50

# 创建 ModelCheckpoint 回调函数，用于在训练过程中自动保存最优模型
checkpointer = ModelCheckpoint(
    'best_model.h5', # 保存路径：将最优模型权重保存为 best_model.h5 文件
    monitor='val_accuracy', # 监控指标：以验证集准确率（validation accuracy）作为评判标准
    verbose=1, # 日志级别：1 表示在保存时打印提示信息
    save_best_only=True, # 仅保存最佳模型：只有当 monitored 指标比之前更好时才保存
    save_weights_only=True # 仅保存权重：不保存完整模型结构（只存 .h5 权重文件，体积更小）
)

# 启动模型训练
history = model.fit(
    train_ds, # 训练数据集（tf.data.Dataset 对象）
    validation_data=val_ds, # 验证数据集，用于每轮结束后评估泛化性能
    epochs=epochs, # 总训练轮数
    callbacks=[checkpointer] # 注册回调函数列表，此处包含模型自动保存机制
)

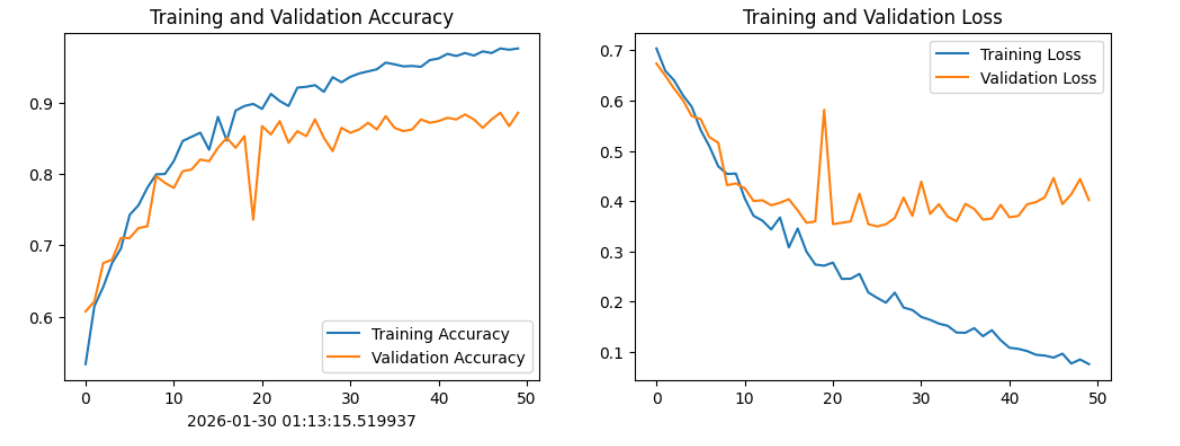

模型评估

python 复制代码

from datetime import datetime
current_time = datetime.now() # 获取当前时间

acc = history.history['accuracy']
val_acc = history.history['val_accuracy']

loss = history.history['loss']
val_loss = history.history['val_loss']

epochs_range = range(epochs)

plt.figure(figsize=(12, 4))
plt.subplot(1, 2, 1)
plt.plot(epochs_range, acc, label='Training Accuracy')
plt.plot(epochs_range, val_acc, label='Validation Accuracy')
plt.legend(loc='lower right')
plt.title('Training and Validation Accuracy')
plt.xlabel(current_time)

plt.subplot(1, 2, 2)
plt.plot(epochs_range, loss, label='Training Loss')
plt.plot(epochs_range, val_loss, label='Validation Loss')
plt.legend(loc='upper right')
plt.title('Training and Validation Loss')
plt.show()

指定图片预测

python 复制代码

# 加载效果最好的模型权重
model.load_weights('best_model.h5')

python 复制代码

import tensorflow as tf
from PIL import Image
import numpy as np

# 加载图像
img = Image.open("./data/Monkeypox/M06_01_04.jpg")

# 将 PIL 图像转换为 NumPy 数组
img_np = np.array(img)

# 调整图像尺寸
image = tf.image.resize(img_np, [img_height, img_width])

# 添加 Batch 维度
img_array = tf.expand_dims(image, 0)

# 使用模型预测
predictions = model.predict(img_array)
print("预测结果为：", class_names[np.argmax(predictions)])

学习总结

更熟练掌握了 tf.keras.preprocessing.image_dataset_from_directory 的用法。该函数能自动从"文件夹即标签"的目录结构中加载图像数据，生成高效的 tf.data.Dataset 对象。通过设置 validation_split 和 subset参数，不用手动划分数据集就可以得到训练集与验证集；固定 seed 保证了数据集划分的可复现。
对cnn网络中各层的作用有了更清晰的认识：Rescaling 层完成像素归一化；三个 Conv2D 层逐级提取从边缘到语义的多层次特征；AveragePooling2D 进行平滑下采样；Dropout(0.3) 有效缓解小数据集上的过拟合问题；Flatten 层连接卷积与全连接部分；最后的 Dense 层输出 logits。
学会了通过 ModelCheckpoint 回调机制 "只保存验证集上表现最好的模型权重"。避免训练结束时因过拟合导致的次优模型被误用，还保证了后续预测基于泛化能力最强的版本。
知道了对数据预处理一致性的重要：必须将 PIL 图像先转换为 NumPy 数组，再经过与训练时相同的尺寸调整和归一化流程，才能进行预测。
