SuperMap iObjects Java 如何将3DTiles数据转换为S3M三维瓦片

作者：姜尔

一、技术思路

本文用于将基于倾斜摄影三维模型、人工建模数据、BIM、点云等数据生成的3D Tiles 1.0数据转换为S3M数据。

参数说明

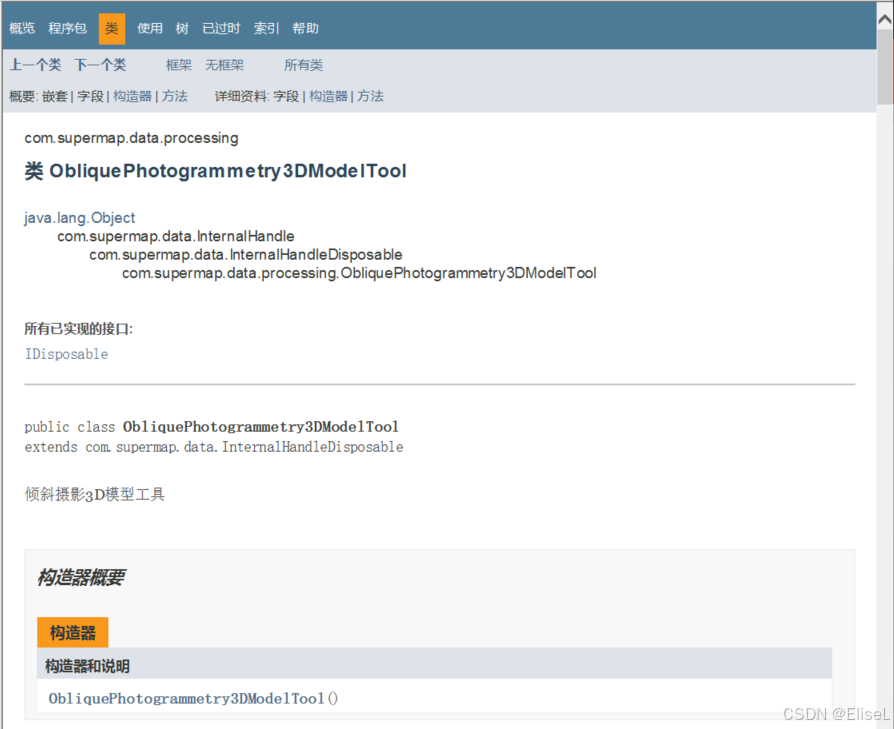

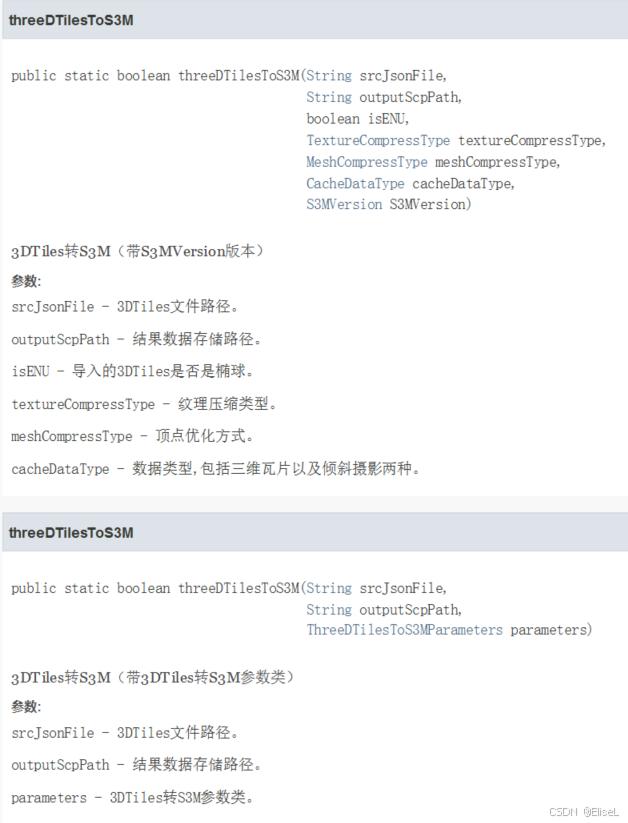

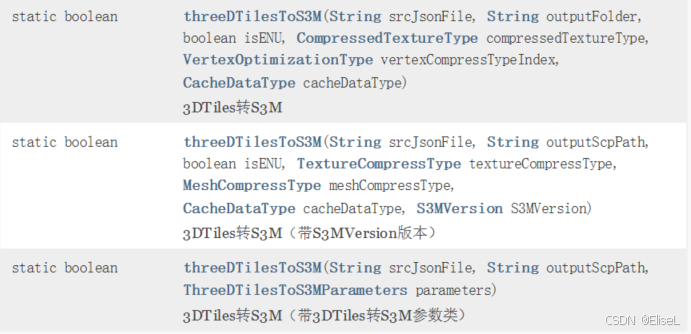

接口详情可见SuperMap iObject Java帮助文档：

https://support.supermap.com/DataWarehouse/WebDocHelp/iObjectsJava/index.html

二、主要代码

java 复制代码

            Boolean flag = obliquePhotogrammetry3DModelTool.threeDTilesToS3M(srcJsonFile, outputScpPath, threeDTilesToS3MParameters);//3DTiles转S3M（带3DTiles转S3M参数类）

三、完整示例代码

java 复制代码

package gettingstarted;

import com.supermap.data.AttributeExtentType;
import com.supermap.data.S3MVersion;
import com.supermap.data.processing.*;

public class ThreeDTilesToS3M {

        public static void main(String[] args) {
            ObliquePhotogrammetry3DModelTool obliquePhotogrammetry3DModelTool = new ObliquePhotogrammetry3DModelTool();//倾斜摄影3D模型工具

            ThreeDTilesToS3MParameters threeDTilesToS3MParameters=new ThreeDTilesToS3MParameters();
            threeDTilesToS3MParameters.setAttributeType(AttributeExtentType.ATTRIBUTE);//设置属性类型。attribute属性存储类型
            threeDTilesToS3MParameters.setCacheName("tilesetS3MB");//设置瓦片名称
            threeDTilesToS3MParameters.setENU(false);//设置是否为ENU坐标。
            threeDTilesToS3MParameters.setCacheDataType(CacheDataType.NORMALCACHEFILE);//设置瓦片数据类型。NORMALCACHEFILE  三维瓦片
            threeDTilesToS3MParameters.setMeshCompressType(MeshCompressType.NONE);//设置几何压缩方式。
            threeDTilesToS3MParameters.setS3MVersion(S3MVersion.VERSION_301);//设置S3M版本。
            threeDTilesToS3MParameters.setTextureCompressType(TextureCompressType.TEXTURECOMPRESS_DXT);//设置纹理压缩格式。
            threeDTilesToS3MParameters.setThreadCount(10);//设置线程数


            String srcJsonFile = "./lsbzztModel3/tileset.json";
            String outputScpPath = ".\tilesetS3MB";
            Boolean flag = obliquePhotogrammetry3DModelTool.threeDTilesToS3M(srcJsonFile, outputScpPath, threeDTilesToS3MParameters);//3DTiles转S3M（带3DTiles转S3M参数类）
            System.out.println("3DTiles转S3M是否成功" + flag);
        }
}

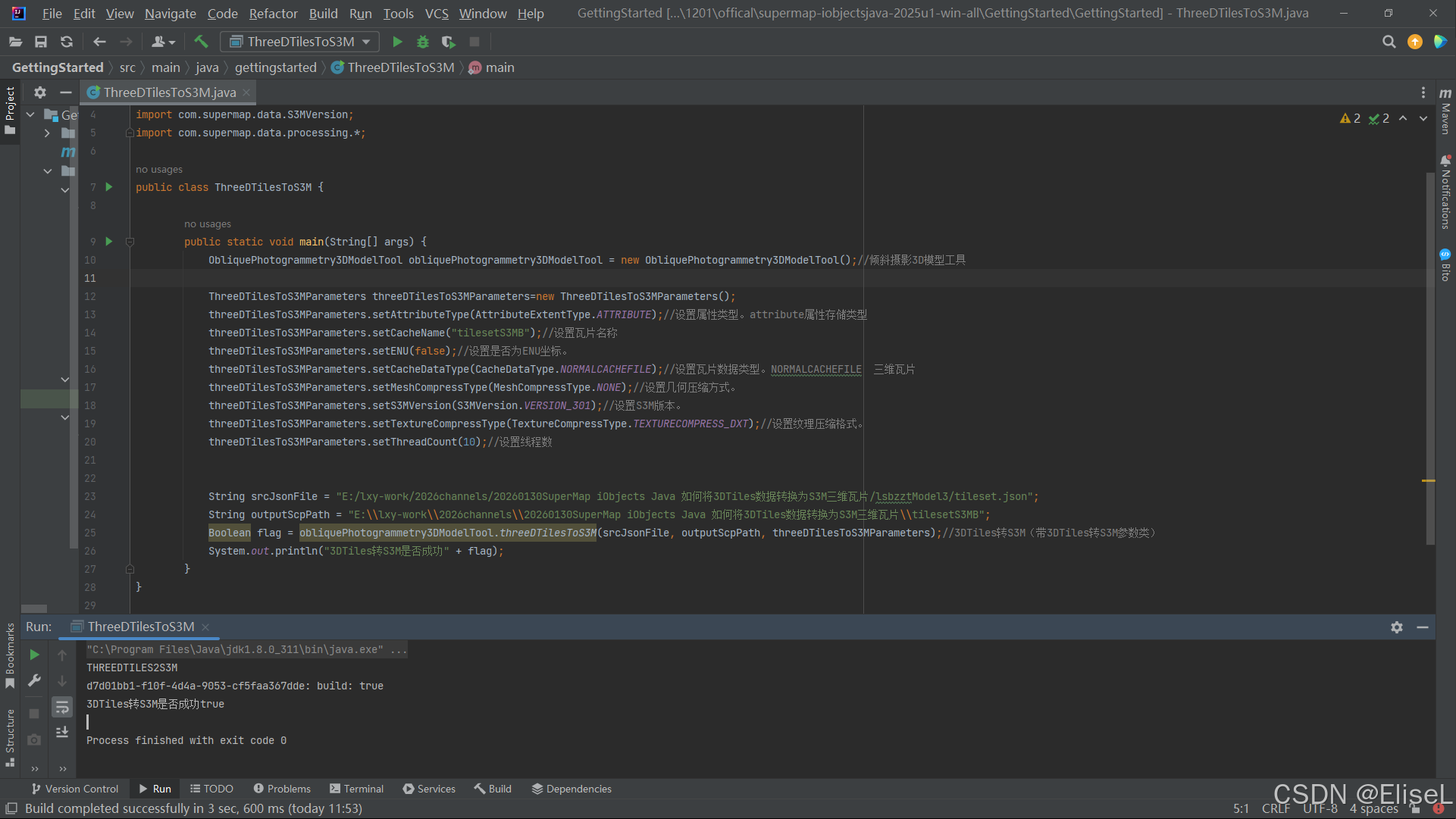

四、运行结果展示

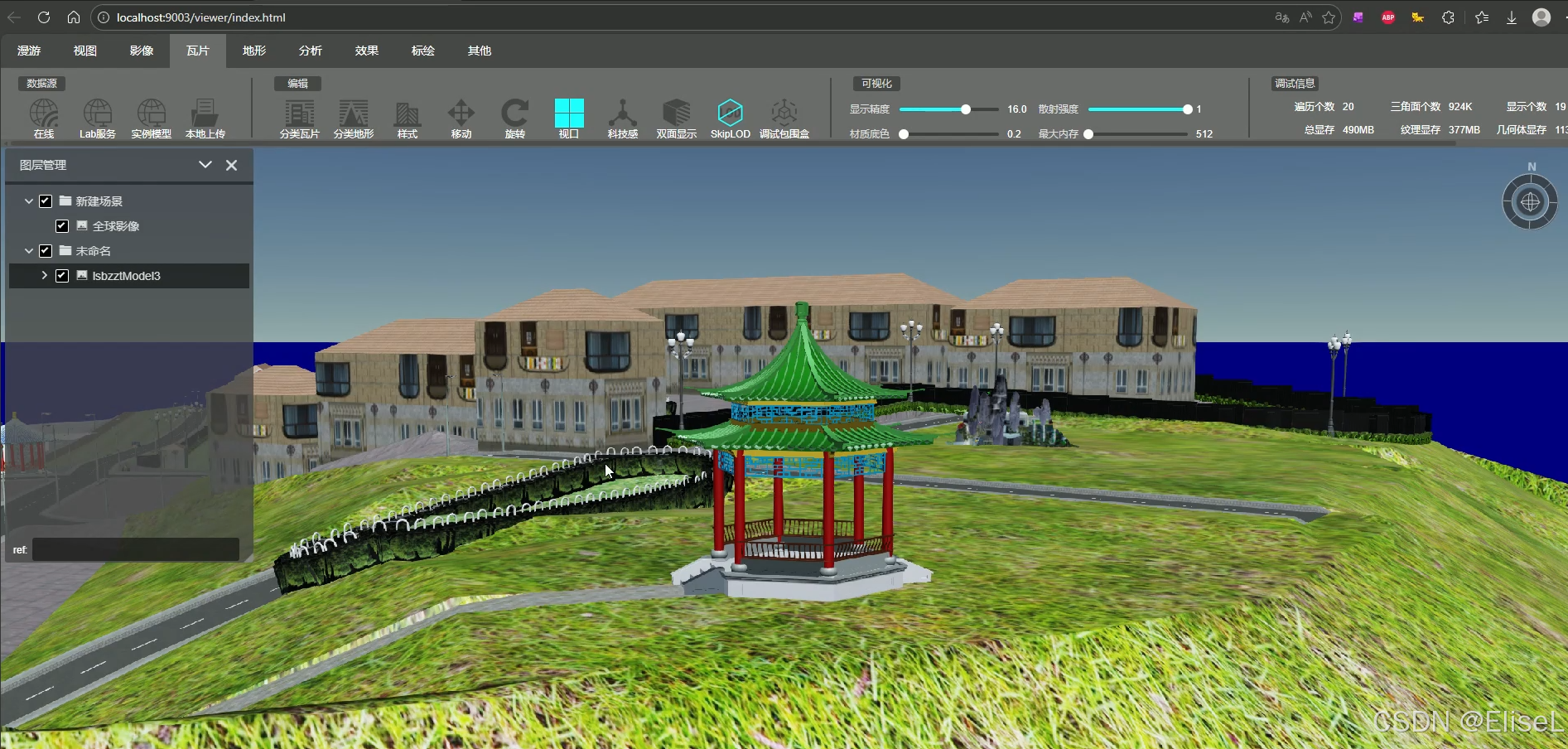

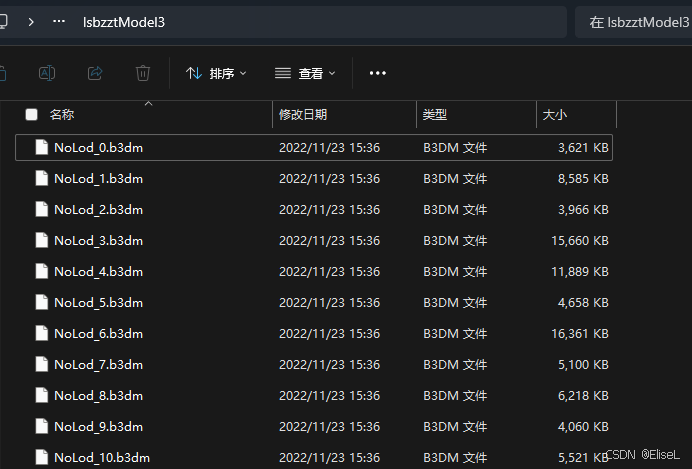

3DTILES效果：

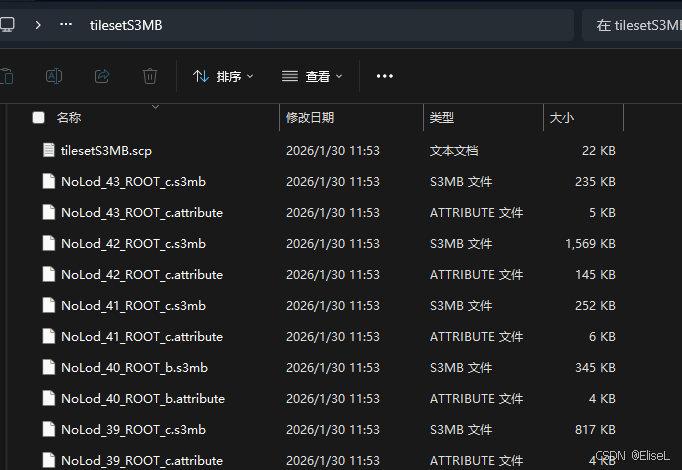

3DTILES 转S3M ：

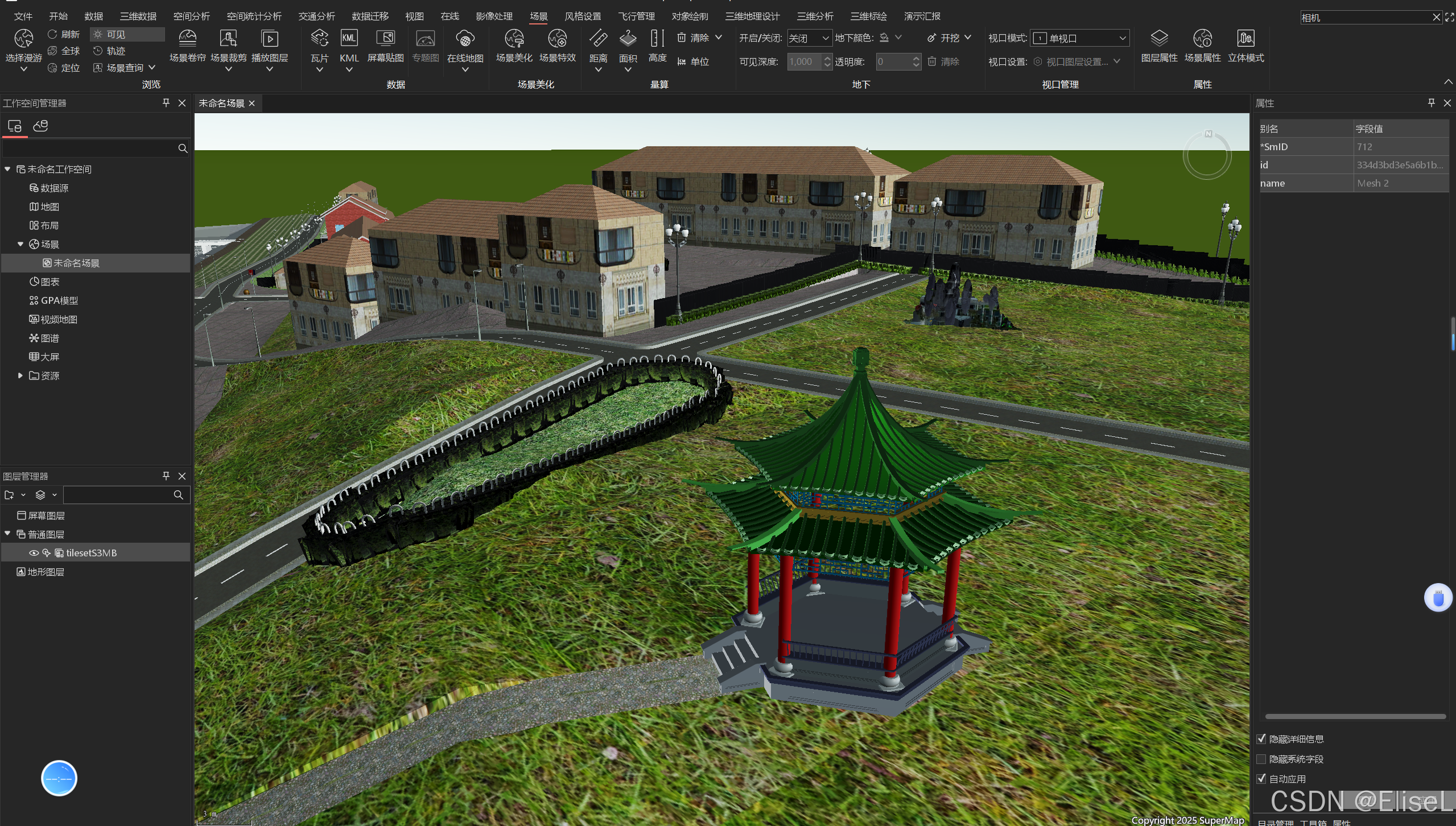

S3M加载效果：
