[小技巧55]深入解析数据库日志机制：逻辑日志、物理日志与物理逻辑日志在 MySQL InnoDB 中的实现

一、引言：日志是数据库可靠性的基石

在现代数据库系统中，日志（Logging） 是实现 原子性（Atomicity） 和 持久性（Durability） 的核心机制。根据记录内容的抽象层次，数据库日志通常分为三类：

逻辑日志（Logical Logging）
物理日志（Physical Logging）
物理逻辑日志（Physiological Logging）

这三种日志在粒度、语义、恢复方式和适用场景上存在显著差异。

二、三种日志格式详解

1. 逻辑日志（Logical Logging）

定义：记录事务的高层操作语义，如 SQL 语句或行级变更。
特点：
- 与存储结构无关；
- 可跨版本、跨引擎重放；
- 适用于复制、逻辑备份。
MySQL 实现 ：Binary Log（binlog）
- STATEMENT 格式：记录原始 SQL；
- ROW 格式：记录主键 + 列值变更（仍属逻辑层，因不涉及页/偏移）。
- mixed格式：混合模式

示例（ROW 格式）：
text 复制代码
Table_map: test.T
Write_rows: (c1=1, c2='abc')

2. 物理日志（Physical Logging）

定义：记录底层存储的字节级变化，如"将页 X 偏移 Y 处的 Z 字节从 A 改为 B"。
特点：
- 高度依赖页格式；
- 恢复时直接 memcpy 覆盖内存；
- 无法支持页结构演进。
MySQL 实现 ：InnoDB 未使用纯物理日志。
典型系统：LevelDB WAL、早期 Berkeley DB。

InnoDB 不采用此模式，因其无法兼容压缩页、加密页等高级特性。

3. 物理逻辑日志（Physiological Logging）

定义：以 物理页为作用域 ，记录 页内的逻辑操作，在页 X 上插入记录 Y。
特点：
- 日志 = <page_id, operation, args>；
- 恢复时调用存储引擎函数重做操作（非字节覆写）；
- 兼顾效率与灵活性。
MySQL 实现 ：InnoDB Redo Log

✅ 示例：

text 复制代码

<MLOG_REC_INSERT, space=1, page_no=100, record=(1,'abc'), index_id=PRIMARY>
<MLOG_REC_INSERT, space=1, page_no=200, record=(1,ptr), index_id=key_c1>

三、以一条 INSERT 为例：三种日志的生成对比

假设执行：

sql 复制代码

CREATE TABLE T (c1 INT, c2 VARCHAR(10), KEY(c1)) ENGINE=InnoDB;
INSERT INTO T VALUES (1, 'abc');

插入一行 (1, 'abc')，涉及：

聚簇索引（主键索引，默认基于 rowid 或隐式主键）
二级索引 key_c1

通常至少修改 两个 B+ 树页（聚簇索引页 + 二级索引页）。

1. 逻辑日志（Logical Log）记录情况

记录内容：事务的高层语义
示例：
text 复制代码
```
<INSERT, table=T, values=(1, 'abc')>
```
MySQL 对应 ：binlog（ROW 格式）
text 复制代码
```
Table_map: T
Write_rows: (1, 'abc')
```
数量：1 条（整个 INSERT 操作）

2. 物理逻辑日志（Physiological Log）记录情况

记录内容 ：页 ID + 页内逻辑操作

示例：

text 复制代码

<MLOG_REC_INSERT, space_id=1, page_no=100, record=(1, 'abc', DB_ROW_ID=...), index_id=PRIMARY>
<MLOG_REC_INSERT, space_id=1, page_no=200, record=(1, ptr_to_clustered), index_id=key_c1>

特点：
- 每条日志绑定一个 page_no；
- 记录的是 "在页 X 上插入记录 Y"，而非字节；
- 恢复时需调用 InnoDB 的 page_cur_insert_rec_low() 等函数重做。
MySQL 对应 ：InnoDB Redo Log
数量：≥2 条（每个被修改的页至少一条）

特殊情况

只有聚簇索引（无二级索引）：插入数据

InnoDB 内部操作：

在 聚簇索引（基于 DB_ROW_ID）中插入一条记录；
该记录包含：DB_ROW_ID（自动生成）、a=1、b='abc'；
此操作只涉及 一个 B+ 树（即聚簇索引树）；
如果插入导致页分裂（page split），还会额外产生：
- 创建新页的日志（MLOG_PAGE_CREATE）；
- 更新父页指针的日志（如果是非叶子页）。

场景	redo log 条数
插入到已有页（无分裂）	1 条（`MLOG_REC_INSERT`）
插入导致页分裂	≥2 条（`MLOG_PAGE_CREATE` + `MLOG_REC_INSERT` + 可能的父页更新）

即使只有 1 条用户记录插入，也可能因 B+ 树结构维护产生多条 redo log。

3. 物理日志（Physical Log）记录情况

记录内容 ：字节级变更（offset + old/new value）

示例（针对一个页的多次修改）：

text 复制代码

<space=1, page=100, offset=24, new_value=0x0005>        // 页头：记录数从 4→5
<space=1, page=100, offset=16380, new_value=0x0064>    // Slot 数组更新
<space=1, page=100, offset=200, new_value=...>         // 新记录内容
<space=1, page=100, offset=prev_rec+2, new_value=...>  // 前一条记录的 next 指针

数量：每个页可能产生 N 条（N ≥ 3~5 很常见）
MySQL 是否使用？ ：否。InnoDB 不使用纯物理日志。

对比表

日志类型	记录粒度	生成内容	数量	是否由 InnoDB 生成
逻辑日志	表/行级操作	`<INSERT, T, (1,'abc')>`	1 条	通过 binlog
物理逻辑日志	页 + 页内逻辑操作	两条页级插入操作，分别对应聚簇索引和二级索引页的插入操作	≥2 条	InnoDB redo log
物理日志	字节偏移	多条字节修改（页头、slot、指针等）	≥2×N 条	InnoDB 不生成

关键洞察：

InnoDB 跳过纯物理日志 ，直接从逻辑操作生成 physiological redo log，避免了字节日志的冗余与脆弱性。

四、InnoDB 为何选择 Physiological Logging？

优势	说明
支持页格式演进	即使 InnoDB 修改页结构（如引入新字段），只要操作语义不变，旧日志仍可重放
兼容压缩/加密页	日志记录"插入记录"，而非"写入偏移"，可在解压后页上安全重做
日志体积小	插入一条记录仅需 ~50 字节日志，而非 16KB 页
恢复安全性高	通过调用 B+ 树函数重做，确保页结构一致性（如链表、slot 更新正确）

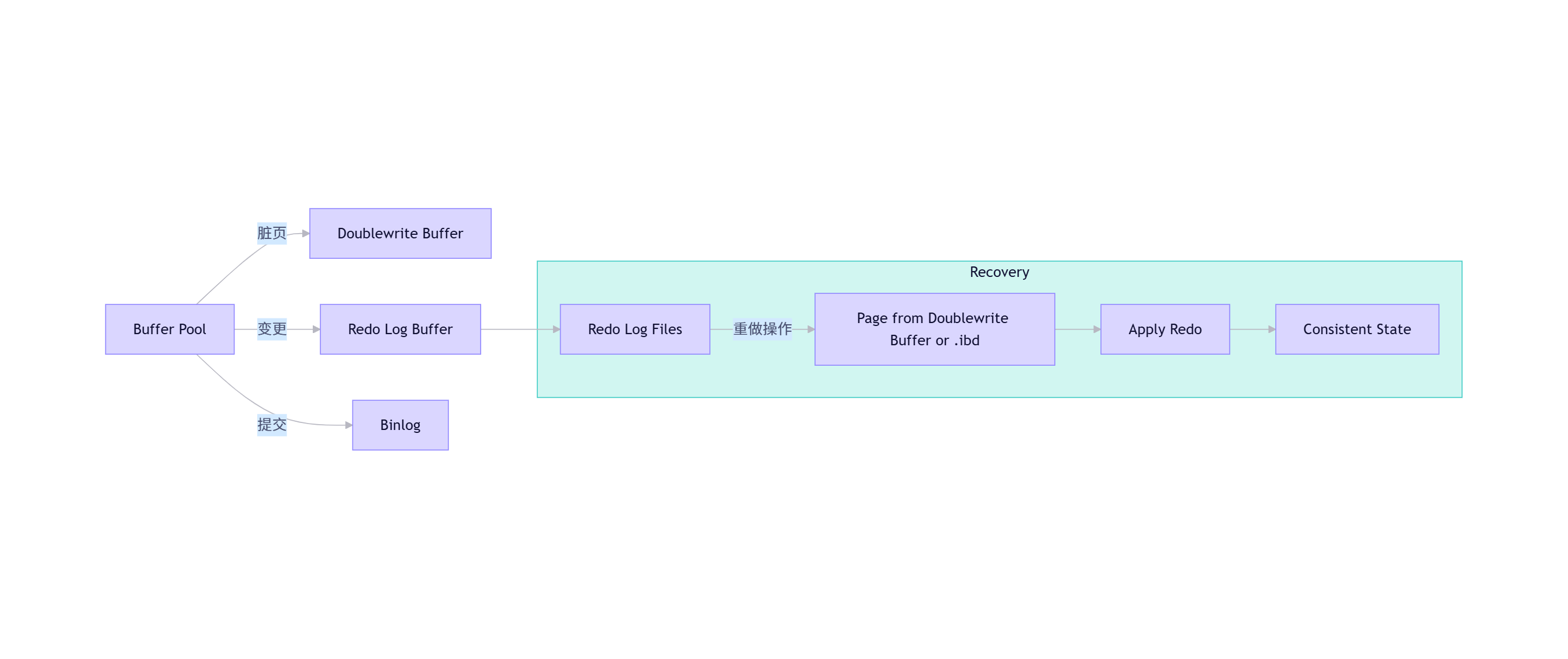

五、日志协同：Redo Log + Binlog + Doublewrite Buffer

InnoDB 的可靠性依赖三大组件协同：

Redo Log（Physiological）：保证页级操作可重做；
Doublewrite Buffer：保证页本身完整（防 partial page write）；
Binlog（Logical）：保证事务可复制、可 PITR（时间点恢复）。

注意：只有当 innodb_flush_log_at_trx_commit=1 且 sync_binlog=1 时，才能实现真正的 crash-safe replication。

六、三种日志核心特性

特性	逻辑日志	物理日志	物理逻辑日志
记录粒度	表/行级	字节级	页 + 页内操作
是否依赖存储结构	否	是	部分（需页 ID）
恢复方式	重执行 SQL	memcpy 覆写	调用存储引擎函数
日志体积	小	极大	中等
MySQL 组件	binlog	无	InnoDB redo log
适用场景	复制、备份	简单 KV 存储	崩溃恢复

MySQL 通过 分层日志设计 实现了高可靠与高性能的统一：

逻辑日志（binlog） 面向应用与复制；
物理逻辑日志（redo log） 面向存储引擎崩溃恢复；
Doublewrite Buffer 作为最后一道防线，保障页完整性。

七、面试题

Q：MySQL 中哪些日志属于逻辑日志？哪些属于物理逻辑日志？
A：binlog 是逻辑日志；InnoDB redo log 是物理逻辑日志（physiological logging）。
Q：为什么 InnoDB 不使用纯物理日志？
A：纯物理日志无法支持页压缩、加密、格式演进，且恢复时缺乏语义校验，易导致页损坏。
Q：一条 INSERT 会产生几条 redo log？为什么？
A：至少两条------聚簇索引页和每个二级索引页各一条，因为每个 B+ 树页的修改需独立记录。
Q：Physiological logging 如何保证恢复正确性？
A：恢复时调用 InnoDB 的页管理函数（如 insert/delete）重做操作，确保页内结构（链表、slot 等）一致。
Q：binlog 和 redo log 能否互相替代？
A：不能。binlog 用于实例级复制，redo log 用于引擎级崩溃恢复，二者目标不同，必须共存。
