JSM712 霍尔速度方向传感器

在工业 4.0、汽车电子化、智能家居普及的浪潮下,传感器作为设备 "感知核心" 的作用愈发关键。霍尔传感器凭借非接触式检测、响应速度快、环境适应性强等优势,成为速度、方向、磁场检测领域的主流选择。提及该领域的经典产品,ACS712 以其成熟的集成设计和稳定性能长期占据市场份额,但随着应用场景的日益复杂,其在电压适配、温度耐受等方面的局限性逐渐显现。

深耕半导体领域多年的杰盛微,立足本土产业需求,历经技术攻坚推出JSM712 霍尔速度方向传感器。这款产品不仅全面对标 ACS712 的核心优势,更在宽电压适配、极端环境耐受、多功能集成等维度实现突破性升级,以国产芯力量打破技术壁垒,为各行业提供更可靠、更具性价比的传感解决方案。

、同源设计:传承经典,筑牢性能基石

ACS712 的成功核心在于全集成设计与极简外围电路,杰盛微 JSM712 深度借鉴这一设计理念,在保持技术同源性的同时,针对工业级应用场景进行优化升级,确保产品在兼容性与稳定性上达到行业顶尖水平。

1.1 全集成架构,简化设计流程

JSM712 内置 2 个高精度霍尔效应元件,元件间距精准控制在 1.63mm,科学的排布方式确保磁场信号的快速捕捉与精准对比。芯片内部集成霍尔电压发生器、电压调节器、温度补偿电路、小信号放大器、动态偏移消除系统、施密特触发器和开漏输出等全套功能模块,实现从磁场感应到数字信号输出的全流程集成处理。

与 ACS712 一致,JSM712 无需额外搭配复杂调理电路,可直接与各类 MCU 系统对接,大幅降低客户电路设计难度、缩短研发周期,同时减少 BOM 成本。这种 "一站式集成" 设计,让客户在替换或升级传感器时无需对现有系统进行大幅改造,实现无缝衔接,充分适配现有生产需求。

1.2 核心性能对标,精准检测无偏差

在核心传感性能上,JSM712 展现出与 ACS712 相当的高水准。产品采用双极开关磁性类型,灵敏度稳定在 ±130Gs(BOP=130Gs,BRP=-130Gs),回差达到 150Gs,有效避免磁场波动导致的误触发。在 25°C、5V 供电环境下,上升时间和下降时间均≤1μS,即使在高频磁场变化场景中,也能快速响应,精准还原检测信号。

此外,JSM712 的工作电流典型值仅为 8mA,饱和电压≤0.4V,输出漏电流最大 1μA,低功耗、低损耗的特性与 ACS712 一脉相承,既能满足长时间稳定工作需求,又能降低设备整体能耗,适配各类低功耗应用场景。

二、三大突破:超越经典,适配复杂场景

如果说 "同源设计" 是 JSM712 的立身之本,那么针对工业场景痛点的 "三大维度突破",则是其核心竞争力所在。相较于 ACS712 更侧重商用级场景的设计,JSM712 在电压适配、环境耐受、防护性能上全面升级,真正达到工业级与车规级标准。

2.1 宽电压 + 宽温域,打破场景限制

ACS712 主要支持 5V 单电源供电,工作温度范围相对有限,难以适配工业设备、车载电子等多电源电压、极端温度的复杂场景。杰盛微 JSM712 对此进行颠覆性优化:

  • 宽电压适配:工作电压范围拓展至 3.8V~30V,绝对最大值达到 - 40V~40V,既能兼容 5V、12V 常规工业电源,也能直接适配 24V、30V 车载电源和工业大功率设备,无需额外配置稳压电路,大幅提升电源适配灵活性,降低系统集成复杂度。

  • 宽温域耐受:工作温度范围覆盖 - 40°C~150°C,储存温度更是达到 - 50°C~165°C,无论是北方冬季室外低温环境,还是发动机舱、工业控制柜等密闭高温空间,都能稳定工作。配合内置温度补偿电路,有效抵消温度漂移对检测精度的影响,确保极端温度下性能稳定,这一指标远超 ACS712 的商用级温度标准。

2.2 强防护 + 高可靠,应对工业挑战

工业现场往往充斥静电、电压反向、机械振动等多重干扰,对传感器防护性能提出严苛要求。JSM712 在防护设计上做到全方位升级:

  • 静电与电压防护:ESD 防护性能达到 ±6kV,能有效抵御工业现场静电干扰,避免芯片被静电击穿;内置反向电压保护功能,即使出现电源接反的误操作,也能保护芯片内部电路不受损坏,大幅降低现场使用故障率。

  • 机械与焊接防护:优化封装与引线设计,能有效减少安装、运输过程中施加在器件外壳和引线上的机械应力,提升抗振动能力;支持 350°C 焊接温度(持续时间≤5 秒),兼容常规波峰焊、回流焊工艺,满足工业批量生产需求,确保产品在严苛工业环境中长期稳定工作。

2.3 双功能 + 多封装,满足多元需求

ACS712 主要聚焦单一功能检测,而 JSM712 在集成设计基础上,实现 "速度 + 方向" 双重功能突破,同时提供多样化封装选择,适配不同场景需求:

  • 双重功能集成:内置的两个霍尔元件独立输出 SPDA(速度 A)、SPDB(速度 B)数字信号,SOP8 封装更配备独立 DIR(方向)引脚。通过对比两个霍尔元件的信号相位差,可同步实现速度计算与方向判断,无需额外搭配辅助芯片,解决传统单一功能传感器需多芯片组合的痛点,大幅提升系统集成效率。

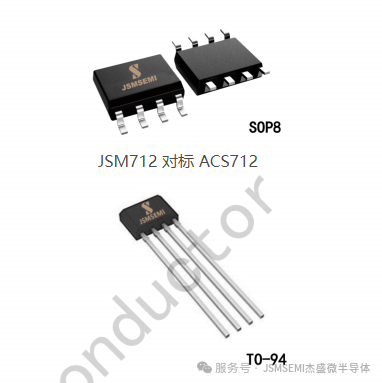

  • 多样化封装与包装:提供 T094 和 SOP8 两种封装形式,均符合 RoHS 环保标准。T094 为 4 引脚设计,简洁紧凑,适配空间有限的应用场景;SOP8 为 8 引脚设计,功能更全面,满足高精度检测需求。包装上,T094 采用 1000 个 / 袋的批量包装,SOP8 采用 100 个 / 管的包装形式,既能满足工业批量生产,也能适配小批量研发测试,两种封装灵敏度均稳定在 ±130Gs,性能一致,客户可灵活选择。

三、参数详解:硬核指标,彰显产品实力

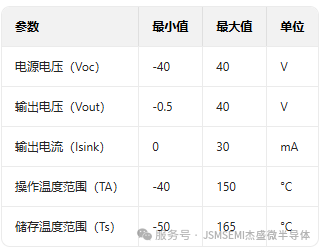

3.1 绝对最大值(极限参数)

绝对最大额定值是应用芯片时的极限值,超过该值可能导致芯片损坏,影响可靠性。JSM712 的核心绝对参数如下:

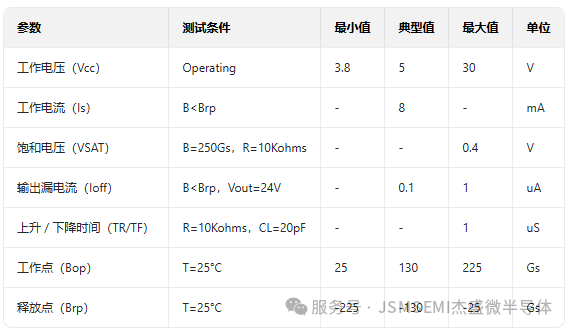

3.2 核心电气特性(TA=25°C,Vcc=5.0V)

在标准工作条件下,JSM712 的电气性能表现优异,关键指标如下:

3.3 磁参数定义

  • BOP(工作点):在封装标记面施加磁通密度,输出驱动器开(Vout = 低)

  • BRP(释放点):在封装标记面施加磁通密度,输出驱动器关(Vout = 高)

  • BHYST(滞回窗口):|BOP-BRP|,典型值 150Gs,有效提升抗干扰能力

四、多领域适配:赋能千行百业,驱动产业升级

优秀的产品性能最终要落地于实际应用。杰盛微 JSM712 凭借 "宽电压、宽温域、强防护、双功能" 的核心优势,不仅能替代 ACS712 应用于部分场景,更能覆盖磁性编码器、工业自动化、汽车电子、智能家居等多个核心领域,成为各类设备的 "感知核心"。

4.1 磁性编码器:精准测量的核心支撑

磁性编码器广泛应用于机床、电梯、起重机、机器人等设备,对传感器的磁信号检测精度和环境适应性要求极高。JSM712 凭借 1.63mm 精准间距的双霍尔元件、±130Gs 的稳定灵敏度,能精准捕捉磁环转动产生的磁场变化,实现速度与位置的精准反馈。搭配 JSM712 的磁性编码器,相较于传统光学编码器,具备抗粉尘、抗振动、环境适应性强的优势,其宽温域与强防护性能更能提升编码器在工业现场的使用寿命与测量精度,成为磁性编码器的优选传感元件。

4.2 工业自动化:高效生产的精准保障

在工业自动化生产线中,电机转速监控、传送带速度调节、机器人关节运动控制等场景,对传感器的精度与稳定性要求严苛。JSM712 的速度 + 方向双重检测功能,能实时监控电机转速并判断转向,≤1μS 的快速响应确保在电机高速运转时仍能输出稳定信号,避免设备误动作。3.8V~30V 的宽电压适配可直接兼容工业现场各类电源,-40°C~150°C 的宽温域与 ±6kV 的 ESD 防护,能在粉尘、振动、强电磁干扰的车间环境中稳定工作,帮助企业提升生产效率、降低设备故障率。

4.3 汽车电子:安全出行的感知核心

车载电子设备对传感器的可靠性、环境适应性与抗干扰能力要求极高。JSM712 凭借车规级性能设计,在车轮速度检测、变速箱转速监控、发动机曲轴位置检测等场景中表现出色。其宽电压适配能兼容 12V/24V 车载电源,150°C 的高温耐受可适应发动机舱的严苛环境,速度 + 方向检测功能能为 ABS 防抱死系统、变速箱换挡逻辑提供精准数据,保障行车安全。同时,反向电压保护与 ESD 防护性能能有效抵御车载环境的电磁干扰与电源波动,提升车载设备稳定性。

4.4 智能家居:智能生活的灵敏感知

在智能家居领域,JSM712 的小型化封装与低功耗设计备受青睐。SOP8 封装的紧凑结构,能适配智能门锁、扫地机器人、打印机等小型智能设备的空间要求;8mA 的典型工作电流可有效降低设备功耗,提升续航能力。在智能门锁电机转速控制、扫地机器人行走速度与方向检测、打印机纸辊转速监控等场景,JSM712 的快速响应与稳定输出能确保设备动作精准、运行顺畅,提升用户体验,同时高可靠性设计能降低产品售后故障率。

五、使用须知:规范操作,保障稳定运行

JSM712 作为高精度霍尔传感器,在使用与存储过程中需注意以下事项,以确保产品性能与使用寿命:

  1. **静电防护:**霍尔元件为敏感器件,使用及存储时需采取静电防护措施,避免静电击穿芯片;

  2. **机械应力:**安装使用中应尽量减少施加到器件外壳和引线上的机械应力,防止引线断裂或封装破损;

  3. **焊接要求:**建议焊接温度不超过 350°C,持续时间不超过 5 秒,避免高温损坏芯片内部电路;

  4. **参数合规:**不建议长期超出产品额定参数范围使用,否则可能影响芯片可靠性与使用寿命;

  5. **电路设计:**应用电路中,负载电阻 RL 推荐取值 1Kohm~10Kohm,确保信号稳定输出。
