《计算机网络》深入学：IPv4 协议架构与演进

1 引言：互联网的基石

互联网之所以能够将全球数十亿台设备连接在一起，核心在于网络层（Network Layer）提供的主机到主机（Host-to-Host）的通信服务。而在网络层中，网际协议版本4（Internet Protocol version 4, IPv4） 无疑是历史上最成功、应用最广泛的协议。尽管 IPv6 正在逐步普及，但 IPv4 依然构成了当今互联网通信的逻辑基础。

本章将深入剖析 IPv4 的核心机制，从数据报的结构到地址管理，再到为了延续其寿命而诞生的 NAT 技术，以及辅助其工作的配套协议簇。

2 IPv4 数据报（分组）

在网络层，传输的数据单元被称为数据报（Datagram）或分组（Packet）。IPv4 是一种无连接的、尽最大努力交付（Best Effort）的协议。这意味着网络在传输数据前不需要建立专用通路，且不保证数据一定无丢失、有序到达，这种设计极大地降低了网络的复杂性。

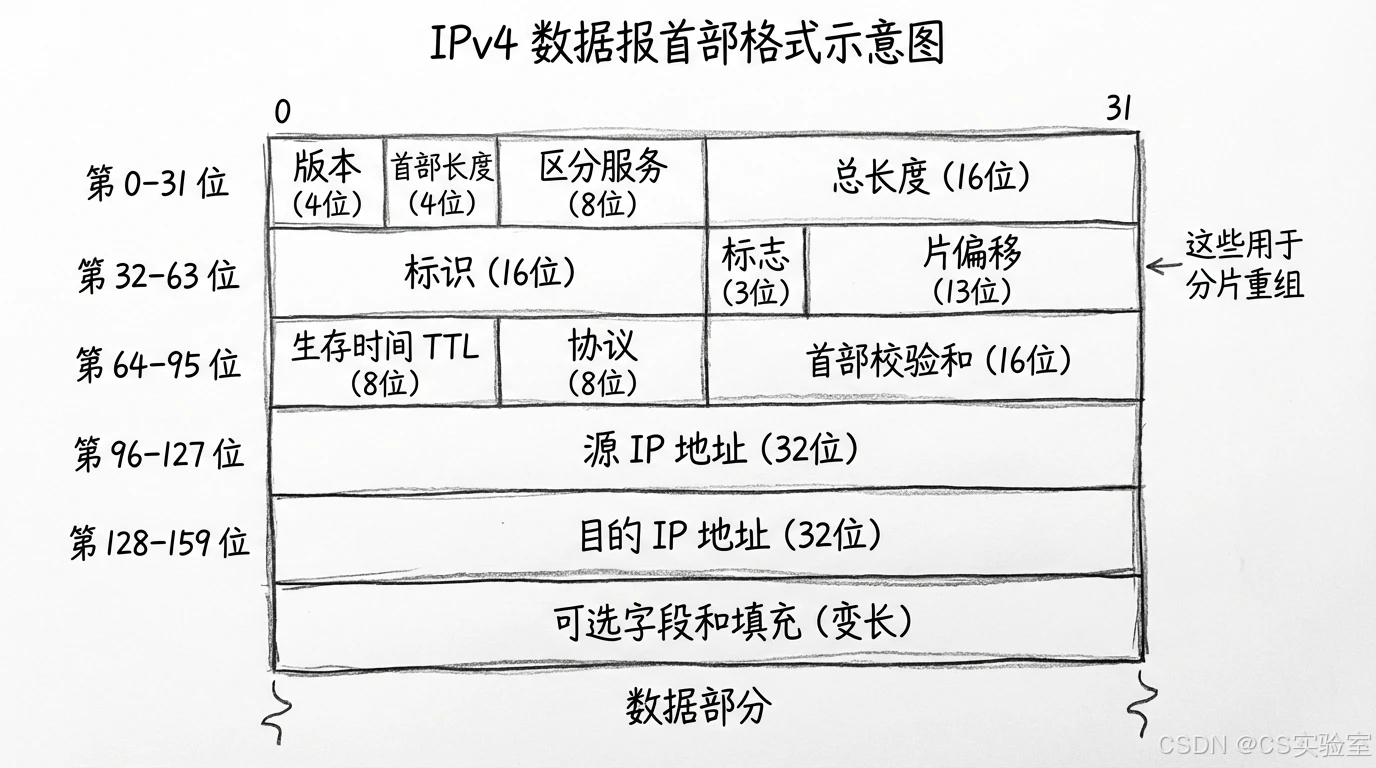

2.1 数据报格式

IPv4 数据报由**首部（Header）和数据部分（Payload）**组成。首部包含了路由和处理所需的全部控制信息。

2.2 关键字段解析

版本（Version）：占 4 位，指明协议版本，对于 IPv4 该字段值为 4。
首部长度（IHL）：占 4 位，单位为 32 位字（4字节）。由于 IPv4 首部可能包含可选字段，其长度可变，最小值为 5（即 20 字节），最大值为 15（即 60 字节）。
生存时间（Time To Live, TTL）：占 8 位。这是一个防止数据报在网络环路中无限循环的计数器。每经过一个路由器，TTL 值减 1。当 TTL 减为 0 时，路由器丢弃该包并向源主机发送 ICMP 超时消息。
协议（Protocol）：占 8 位。指明数据部分是何种协议数据单元，例如 TCP（值为 6）、UDP（值为 17）或 ICMP（值为 1）。它是网络层与传输层解复用的关键。
源地址与目的地址：各占 32 位，记录通信双方的逻辑地址。

3 IPv4 编址体系

IPv4 地址是互联网上主机的唯一标识符。它由 32 位二进制数构成，通常采用**点分十进制（Dotted Decimal）**表示法，例如 192.168.1.1192.168.1.1192.168.1.1。

3.1 历史演进：分类编址（Classful Addressing）

在互联网发展的早期（1981年 RFC 791 发布时），IP 地址被僵化地分为五类（A、B、C、D、E）。这种分类方法基于 IP 地址的前几位比特：

A 类地址 ：以 0 开头，前 8 位为网络号。适用于超大型网络（每个网络可容纳 224−22^{24}-2224−2 台主机）。
B 类地址 ：以 10 开头，前 16 位为网络号。适用于中型网络。
C 类地址 ：以 110 开头，前 24 位为网络号。适用于小型局域网（每个网络仅容纳 254 台主机）。

局限性：分类编址导致了严重的地址浪费。例如，一个需要 500 个 IP 的企业，申请 C 类不够（仅 254 个），申请 B 类又太浪费（65534 个），这导致 B 类地址迅速耗尽，促使了后续子网划分技术的诞生。

3.2 子网划分（Subnetting）与子网掩码

为了提高 IP 地址利用率，网络管理员可以在内部将一个大的网络划分为多个较小的子网（Subnet）。

其核心原理是借用主机号的一部分作为子网号。为了让路由器区分哪部分是网络号，哪部分是主机号，引入了**子网掩码（Subnet Mask）**的概念。

原理：子网掩码也是 32 位，由一串连续的 1 和后续连续的 0 组成。
运算：将 IP 地址与子网掩码进行**按位与（AND）**运算，结果即为该 IP 所属的网络地址。

Network Address=IP Address & Subnet Mask \text{Network Address} = \text{IP Address} \;\&\; \text{Subnet Mask} Network Address=IP Address&Subnet Mask

3.3 无分类编址 CIDR 与路由聚集

随着互联网的爆炸式增长，分类编址彻底被废除，取而代之的是无分类域间路由（Classless Inter-Domain Routing, CIDR）。

CIDR 记法 ：不再区分 A/B/C 类，而是使用斜线记法 /n，表示前 nnn 位是网络前缀。例如：192.168.1.0/24192.168.1.0/24192.168.1.0/24。
路由聚集（Route Aggregation） ：CIDR 允许将多个连续的前缀较长的路由合并为一个前缀较短的路由（这也称为超网 Supernetting）。
- 应用：这大大减少了骨干网路由器的路由表项数（Table Size），减轻了路由器的负担，是互联网能够扩展到今天规模的关键技术之一。

4 地址短缺的救星：NAT 协议

理论上，IPv4 只有约 43 亿个地址，早在 2011 年左右 IANA 就已耗尽了所有地址池。之所以今天我们还能使用 IPv4，主要归功于 网络地址转换（Network Address Translation, NAT）。

4.1 私有地址（RFC 1918）

为了配合 NAT，标准定义了三段保留的私有地址，这些地址只能在局域网内部使用，不能在公网上路由：

10.0.0.010.0.0.010.0.0.0 ~ 10.255.255.25510.255.255.25510.255.255.255
172.16.0.0172.16.0.0172.16.0.0 ~ 172.31.255.255172.31.255.255172.31.255.255
192.168.0.0192.168.0.0192.168.0.0 ~ 192.168.255.255192.168.255.255192.168.255.255

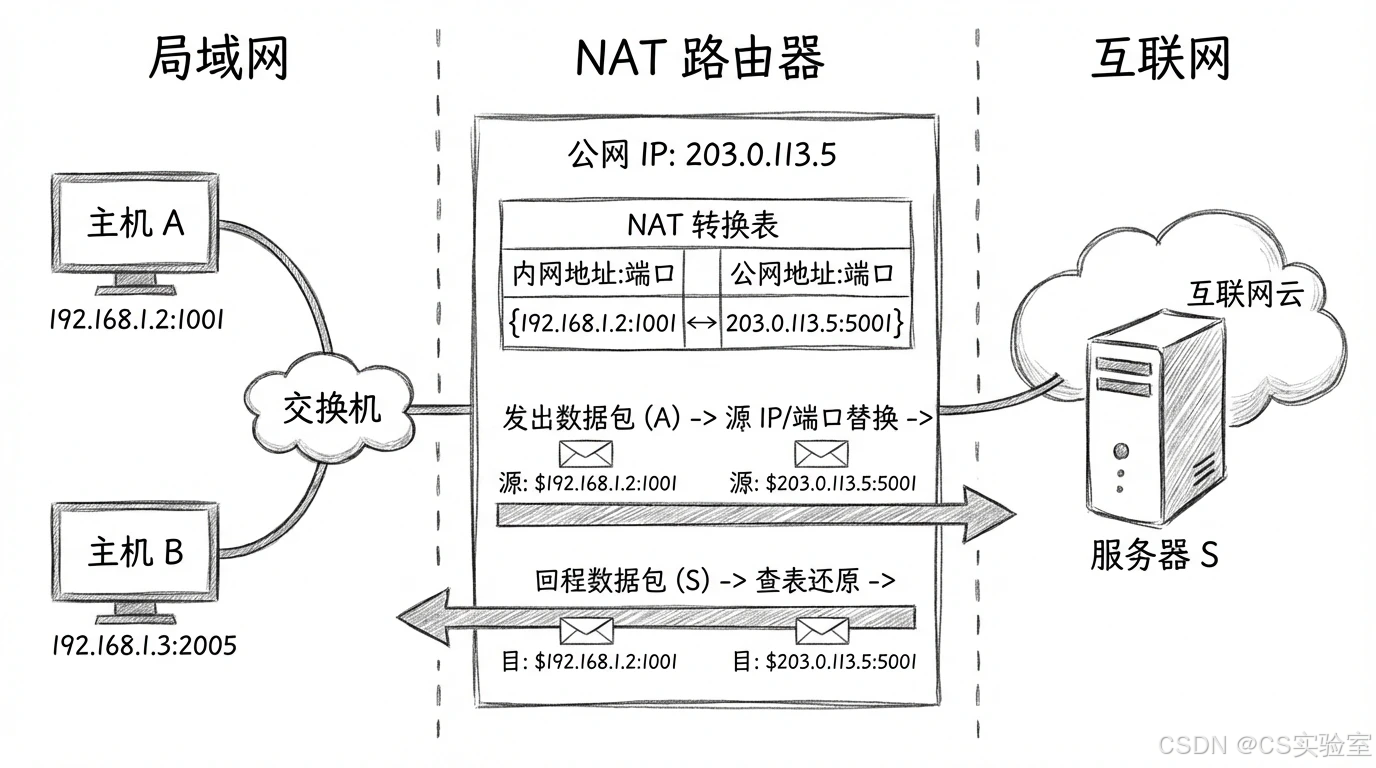

4.2 NAT 工作原理

NAT 通常运行在连接局域网和公网的路由器上。最常见的形式是网络地址端口转换（NAPT）。

意义：NAT 使得一个机构或家庭只需申请一个公网 IP，即可让成百上千台设备同时上网，极大地延缓了 IPv4 地址耗尽的速度。

5 IPv4 的配套协议簇

IPv4 协议本身只负责数据传输，它需要一系列辅助协议来完成地址解析、配置管理和错误报告。

5.1 地址解析协议（ARP）

在数据链路层（如以太网），设备通信依赖的是 48 位的 MAC 地址，而不是 32 位的 IP 地址。ARP（Address Resolution Protocol） 的作用就是解决"已知 IP 地址，求 MAC 地址"的问题。

工作机制 ：
1. 主机 A 广播 ARP 请求："谁是 192.168.1.1192.168.1.1192.168.1.1？请告诉我你的 MAC 地址。"
2. 局域网内所有主机收到请求，只有 192.168.1.1192.168.1.1192.168.1.1 的持有者单播回复其 MAC 地址。
3. 主机 A 将结果存入 ARP 缓存表，以便下次直接使用。

5.2 动态主机配置协议（DHCP）

在大型网络或家庭网络中，手动为每台设备配置 IP 是不现实的。DHCP（Dynamic Host Configuration Protocol） 实现了即插即用。

工作流程（DORA） ：
1. Discover：新加入的设备广播"有没有 DHCP 服务器？"
2. Offer ：DHCP 服务器回复"有，我可以给你提供 IP 192.168.1.100192.168.1.100192.168.1.100。"
3. Request：设备确认"好的，我想要这个 IP。"
4. Acknowledge：服务器确认并正式分配，同时下发子网掩码、网关和 DNS 服务器地址。

5.3 网际控制报文协议（ICMP）

由于 IP 协议没有差错报告机制，ICMP（Internet Control Message Protocol） 充当了"网络诊断员"的角色。ICMP 报文被封装在 IP 数据报的数据部分中传输。

差错报告：当路由器因拥塞丢包、TTL 耗尽或目的不可达时，会向源主机发送 ICMP 差错报文。
实际应用 ：
- Ping：利用 ICMP 回送请求（Echo Request）和回送回答（Echo Reply）来测试连通性。
- Traceroute （或 Linux 下的 traceroute）：利用 TTL 逐步增加导致路由器发送"时间超过"报文的原理，来探测数据包经过的路径。

6 总结与展望

IPv4 协议簇的设计体现了计算机网络分层解耦的智慧。通过 IP 地址屏蔽底层物理网络的差异，通过 ARP 桥接逻辑与物理地址，通过 DHCP 实现自动化配置，通过 NAT 解决地址短缺问题，IPv4 构建了一个健壮的全球互联网络。

然而，随着物联网（IoT）和移动互联网的发展，IPv4 地址彻底枯竭的隐患已不可忽视。虽然 NAT 延长了其寿命，但也破坏了端到端通信原则。未来，向拥有海量地址空间（21282^{128}2128）的 IPv6 过渡是互联网发展的必然趋势。但在相当长的一段时间内，IPv4 将与 IPv6 共存，继续支撑着我们的数字生活。
