51单片机入门(七)

目录:

1.定时器

2.按键控制LED流水灯模式和定时器时钟

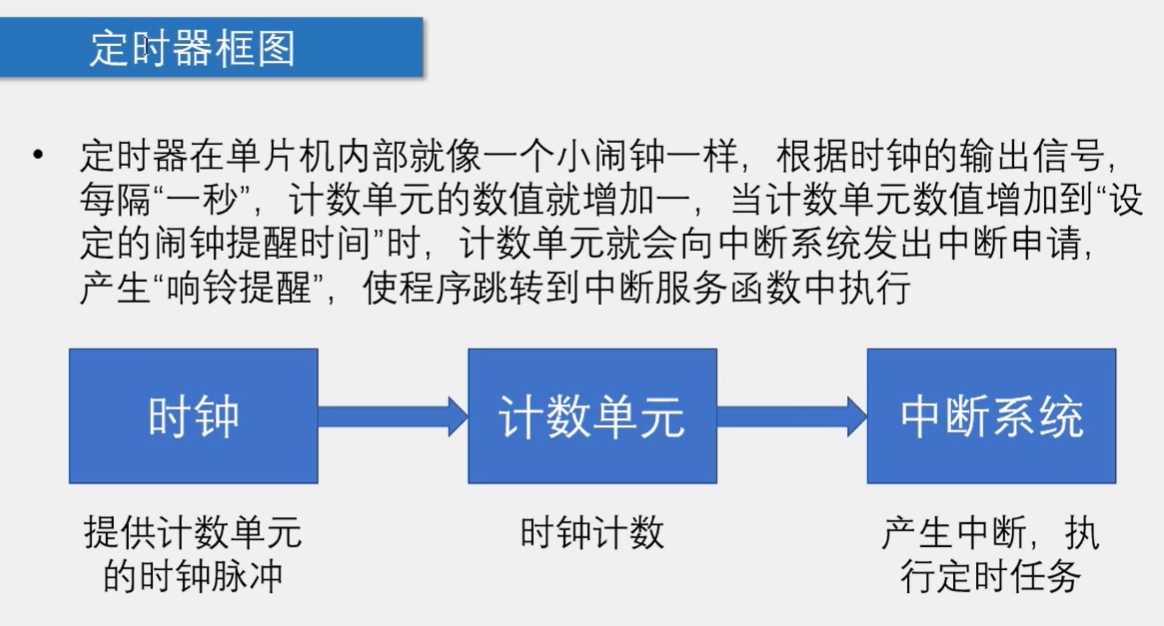

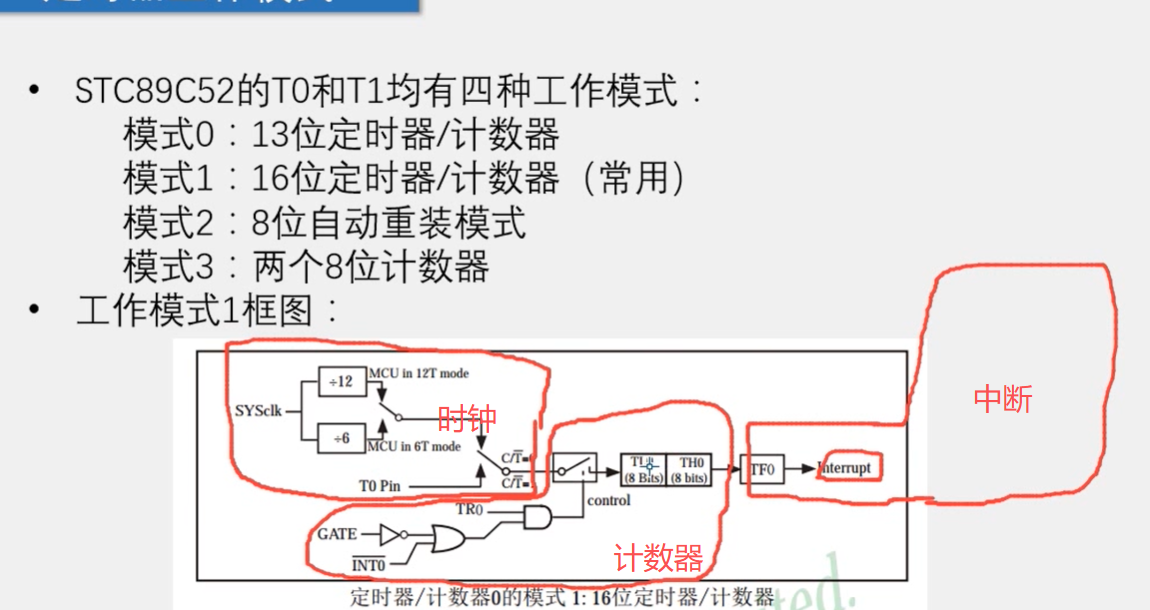

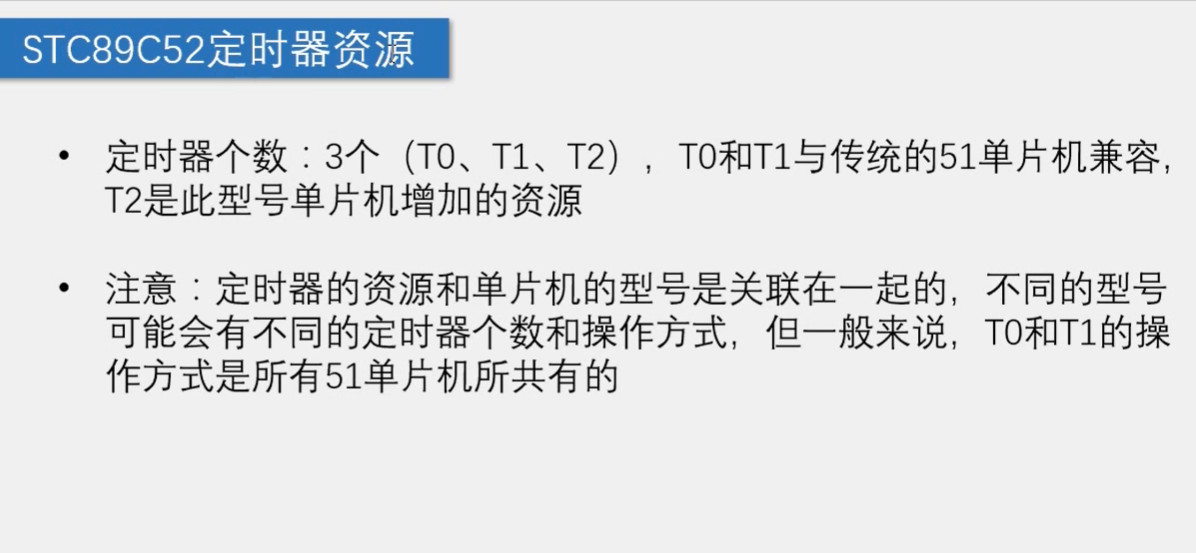

1.定时器

独立按键和流水灯简单拼接起来,会有些问题,led流水灯在移动的时候有一个很长的delay、

直接连在一起,按键检测不灵敏,需要按很长时间才会有检测,我们下面用定时器,实现流水灯的流转,同时按键检测也会很灵敏

还有可以做一个时钟

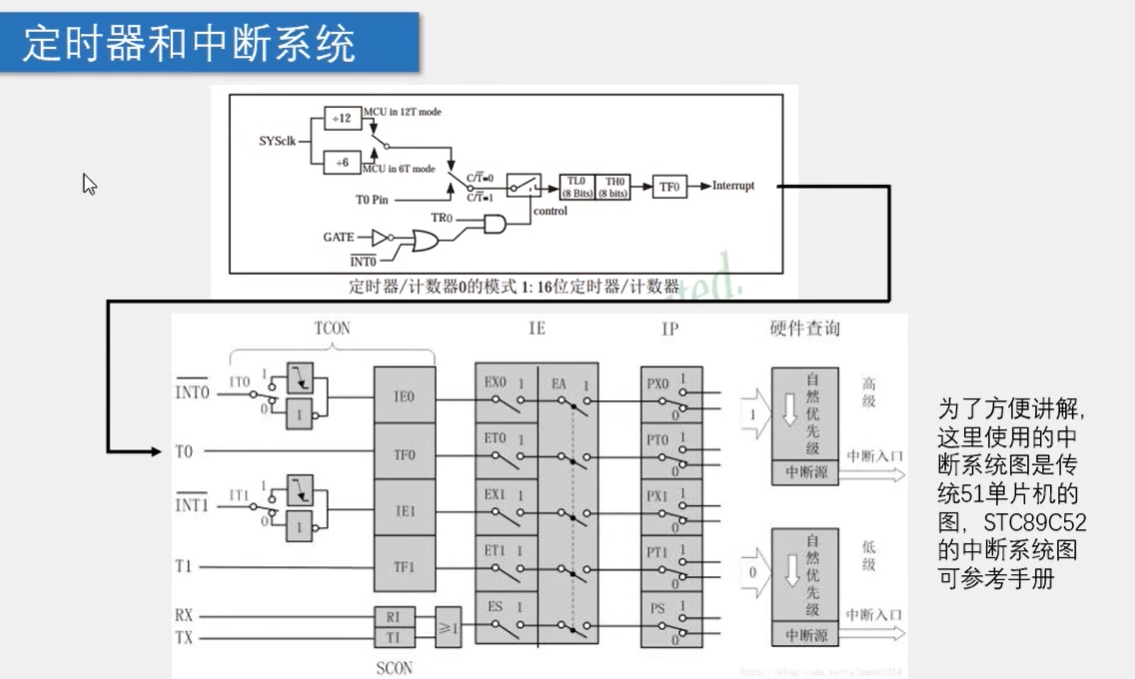

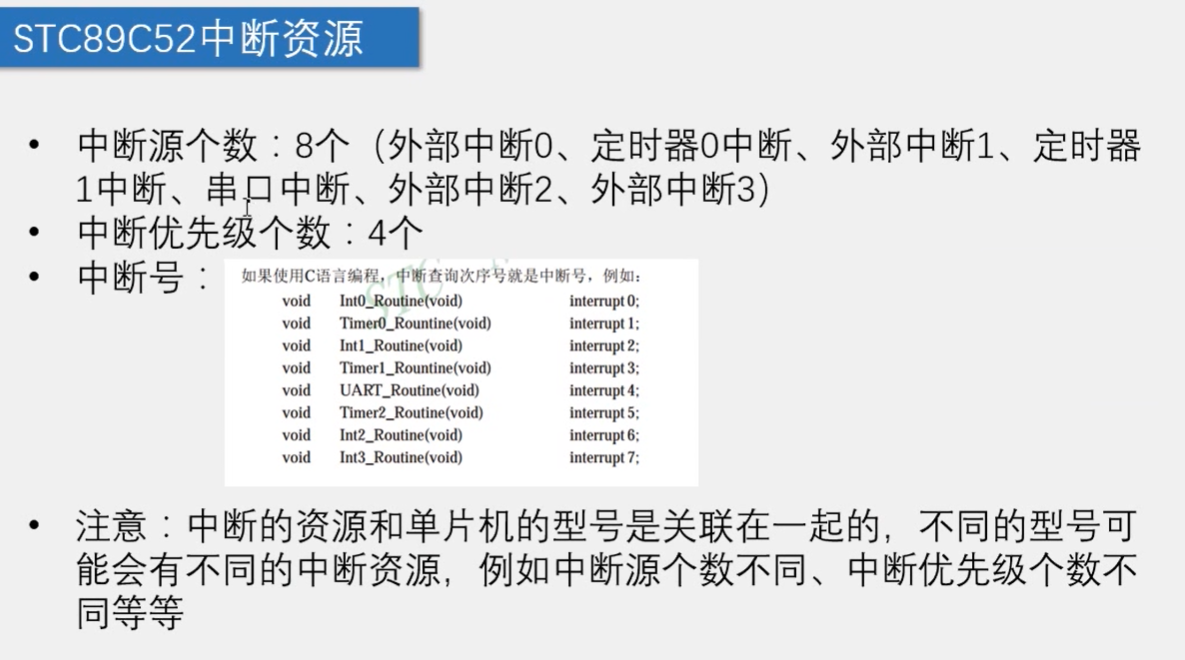

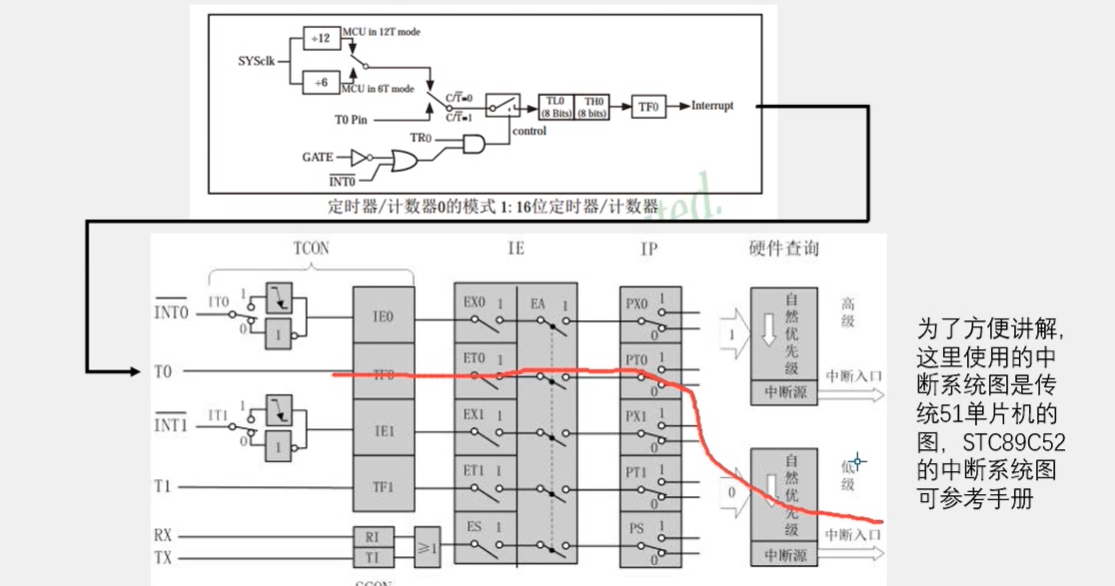

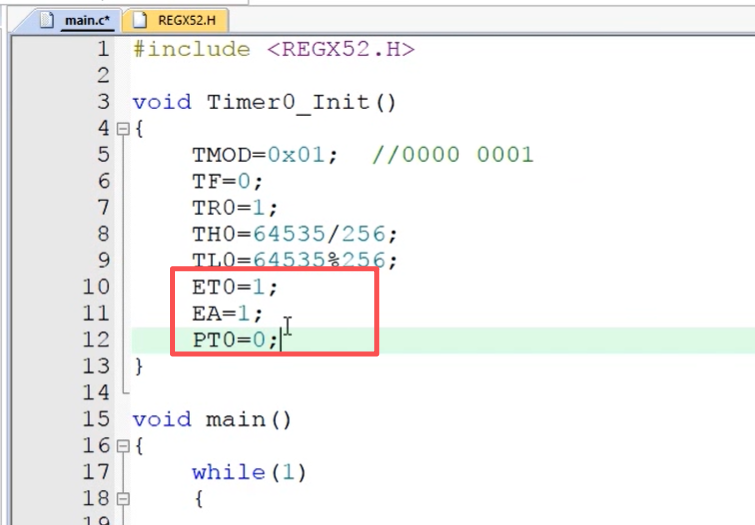

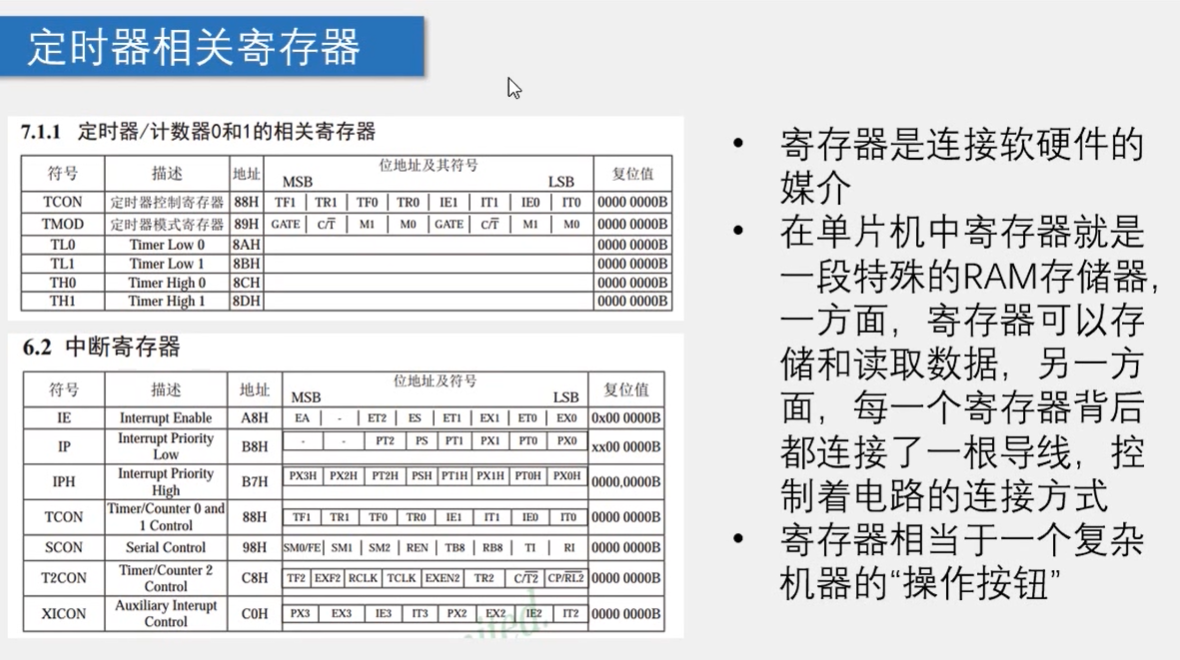

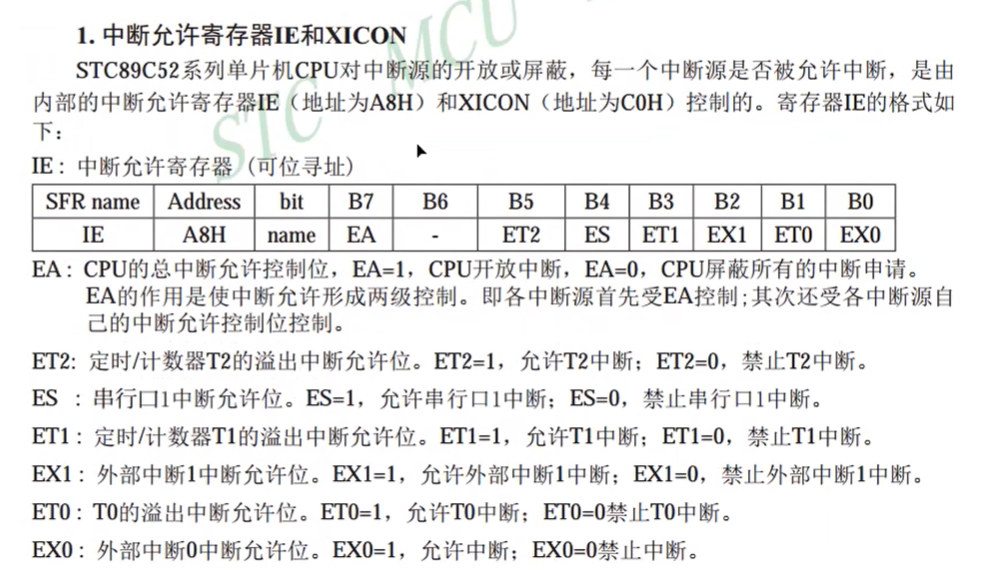

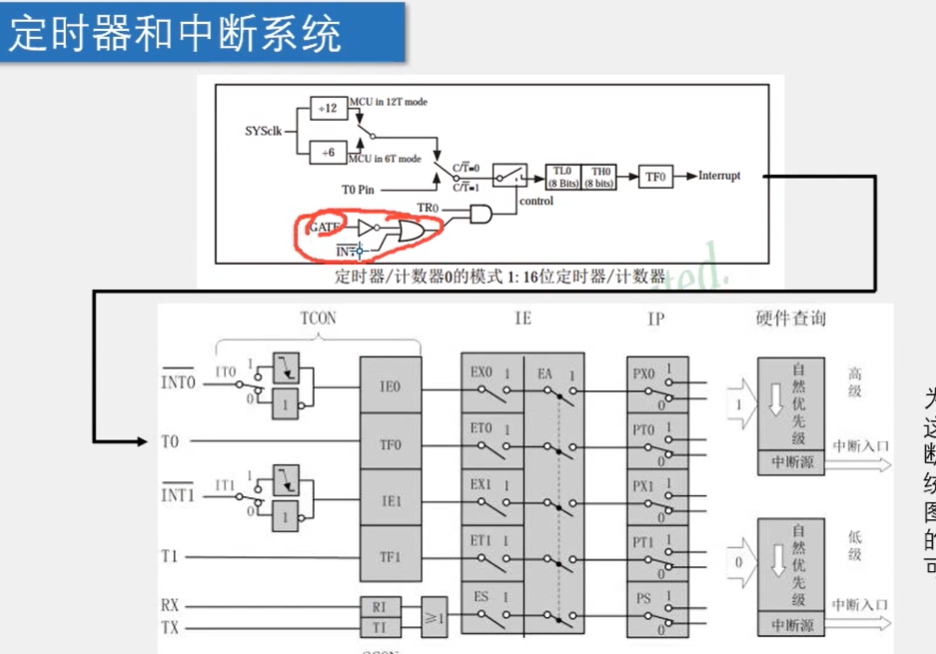

EA、ET0

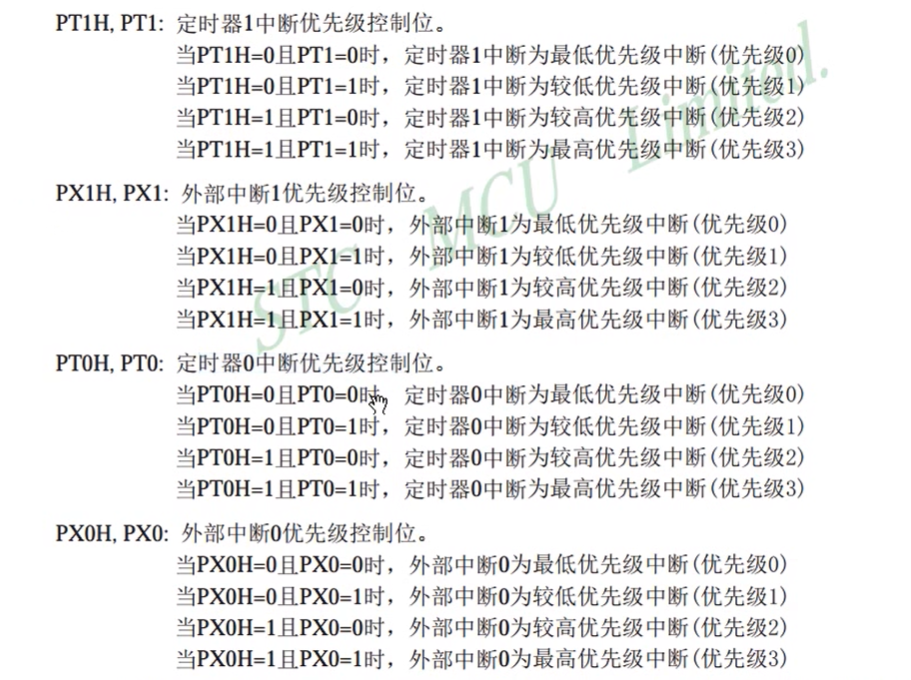

PT0

2.按键控制LED流水灯模式和定时器时钟

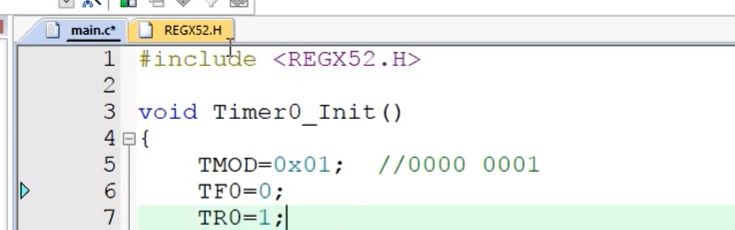

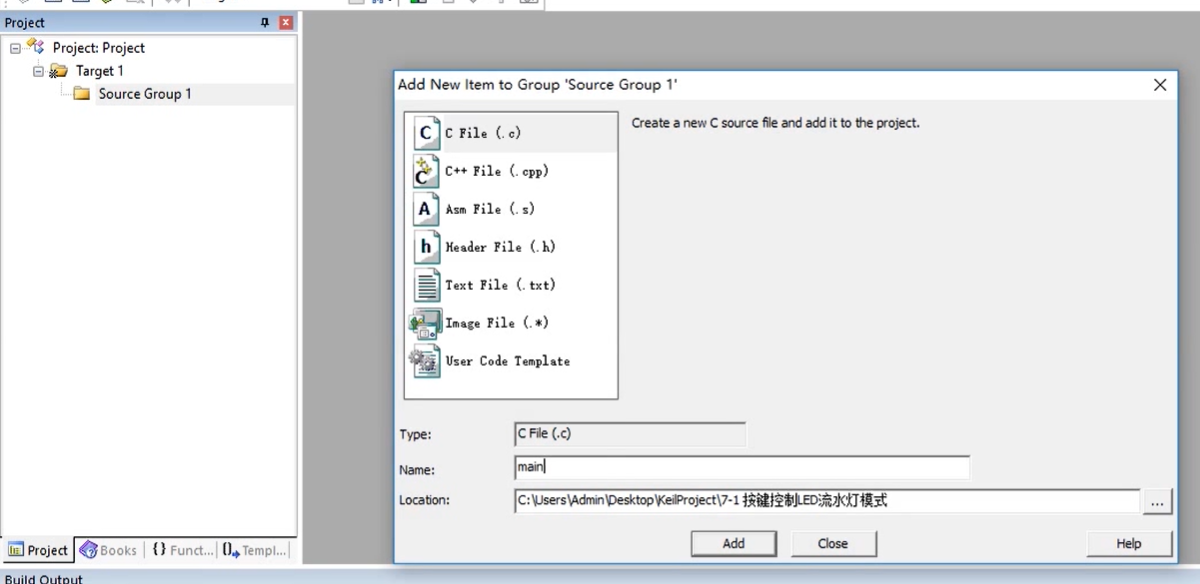

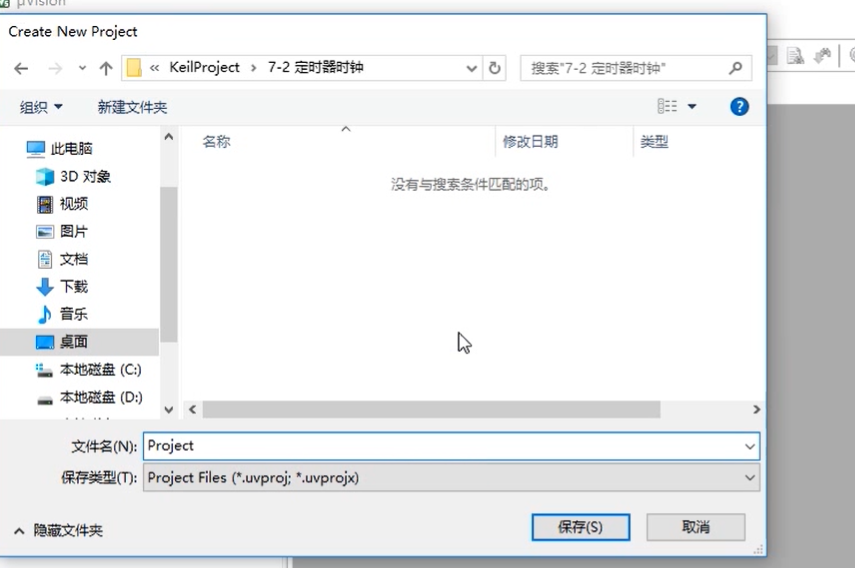

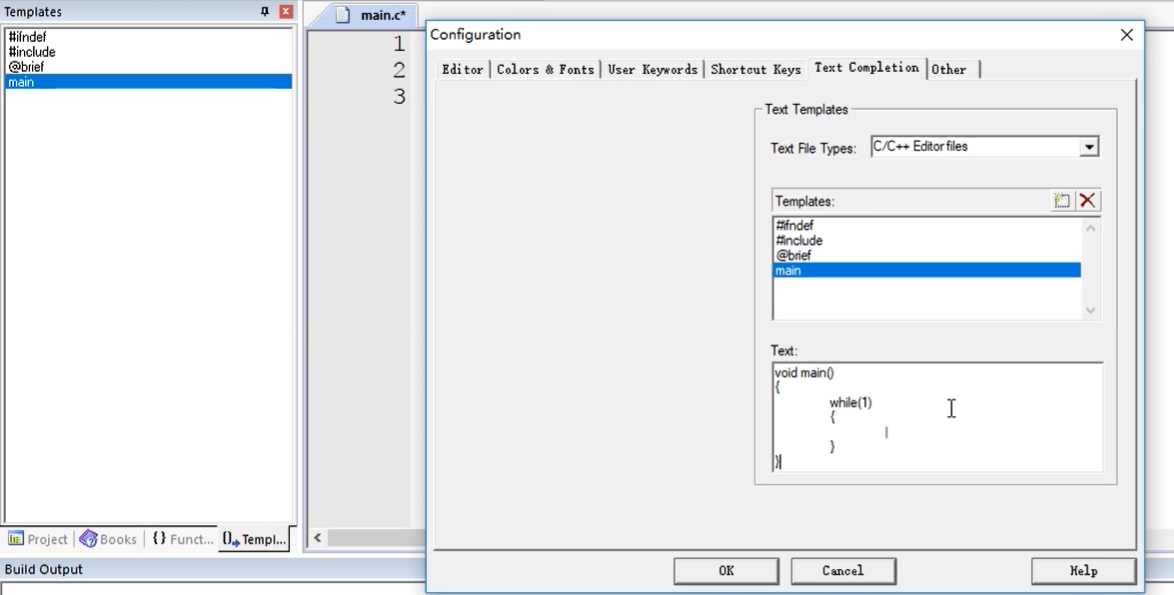

可以键一个模版:

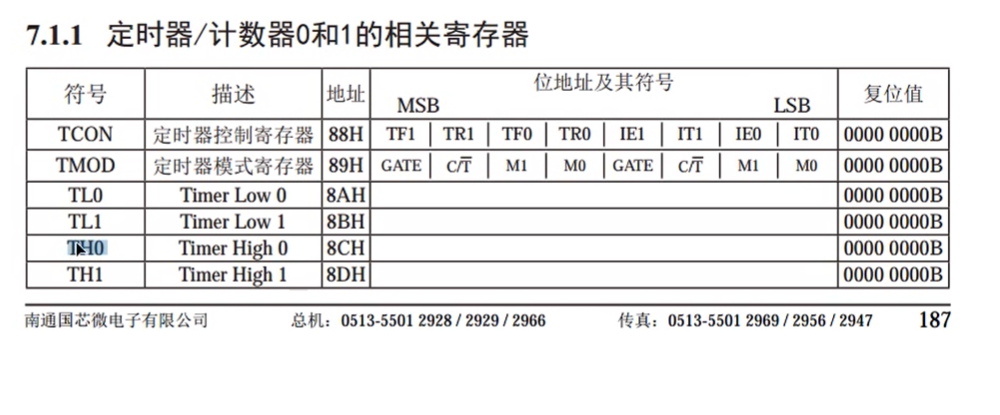

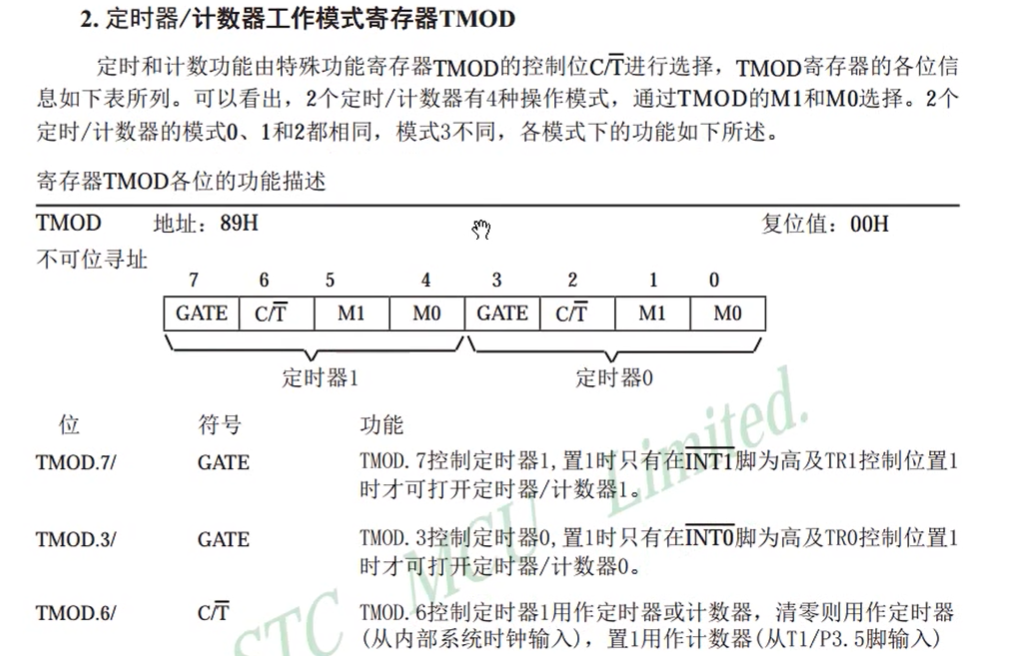

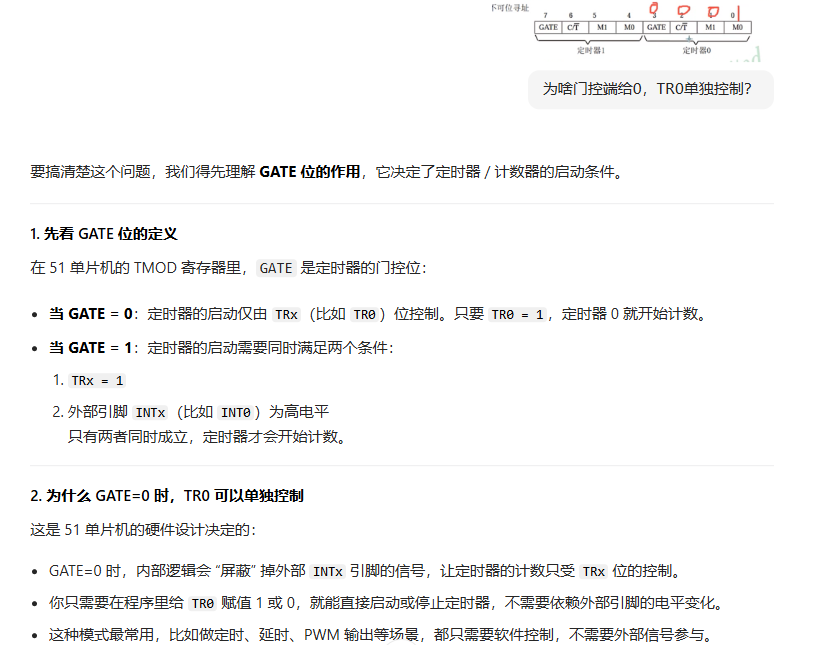

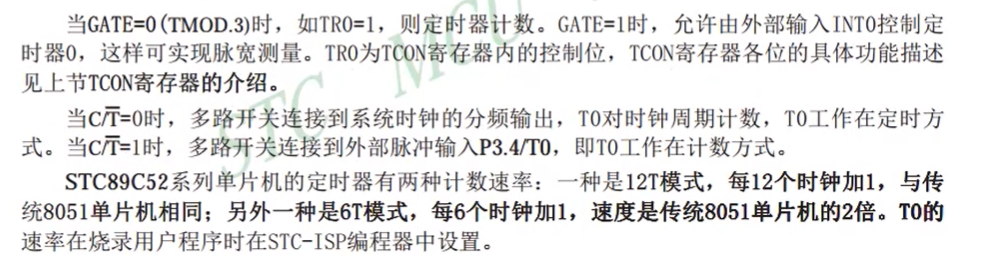

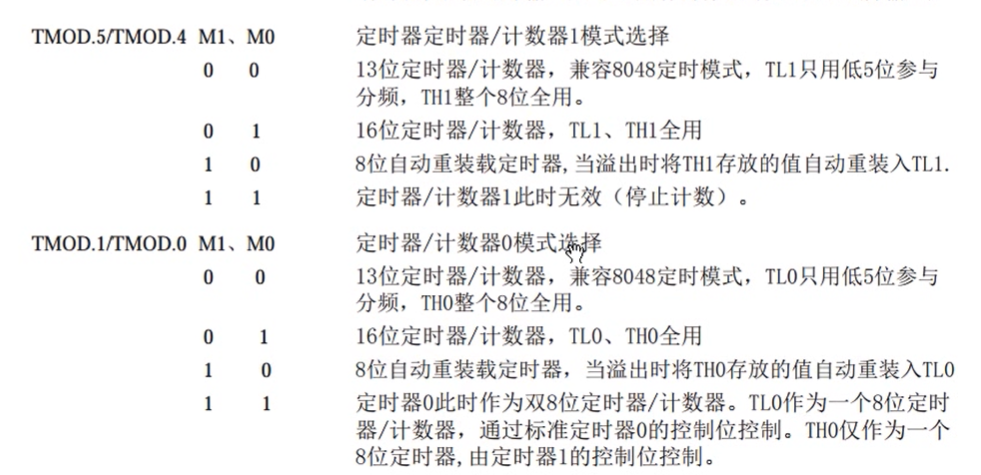

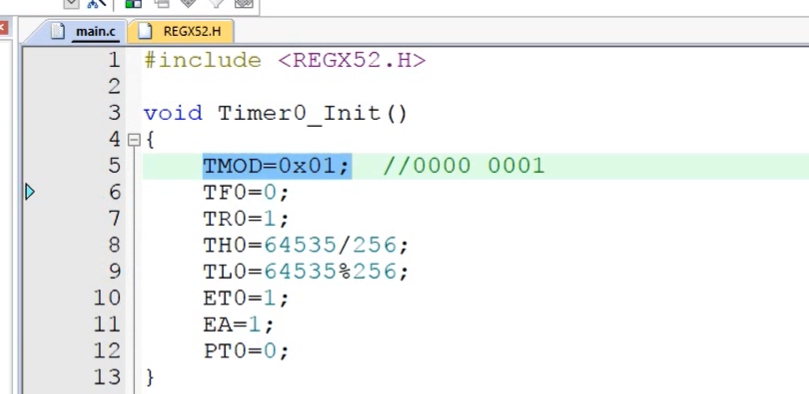

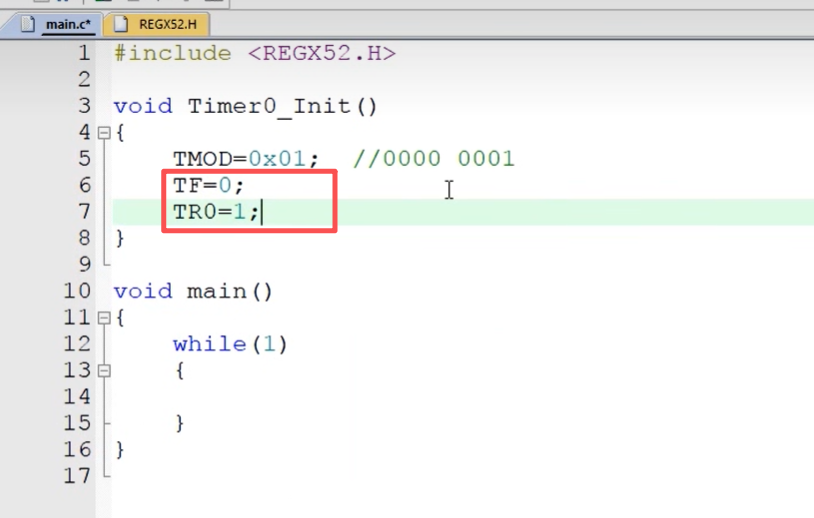

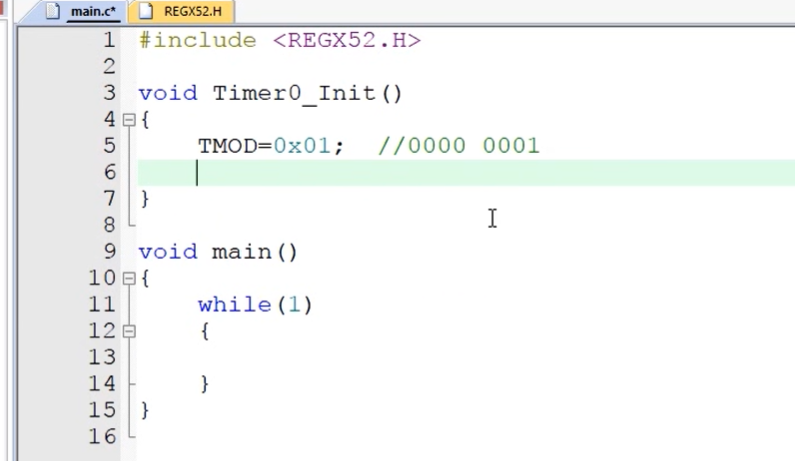

配置TMOD:

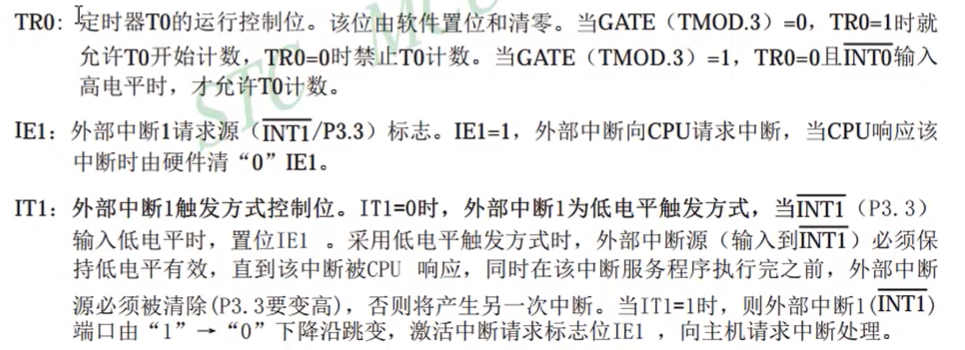

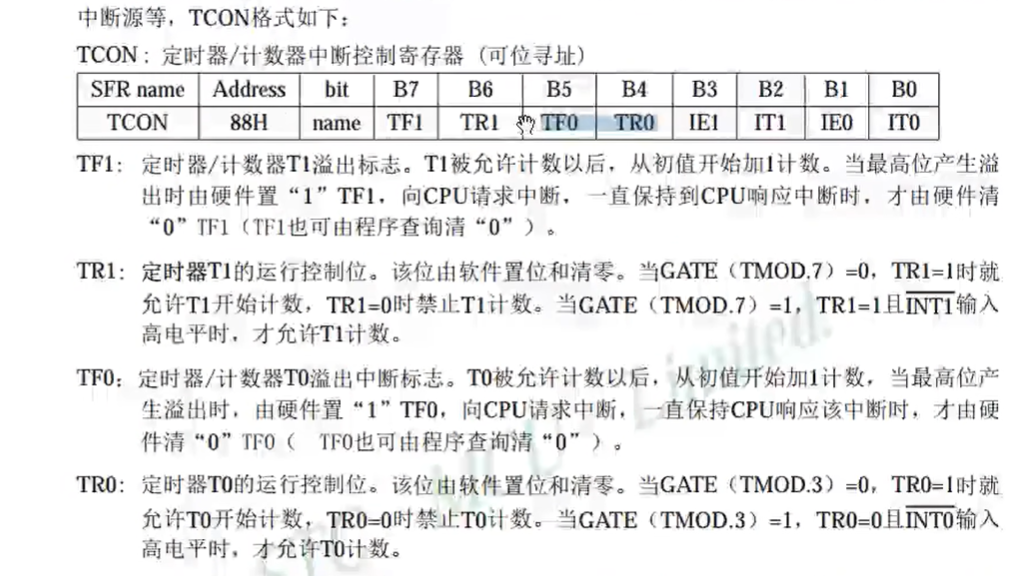

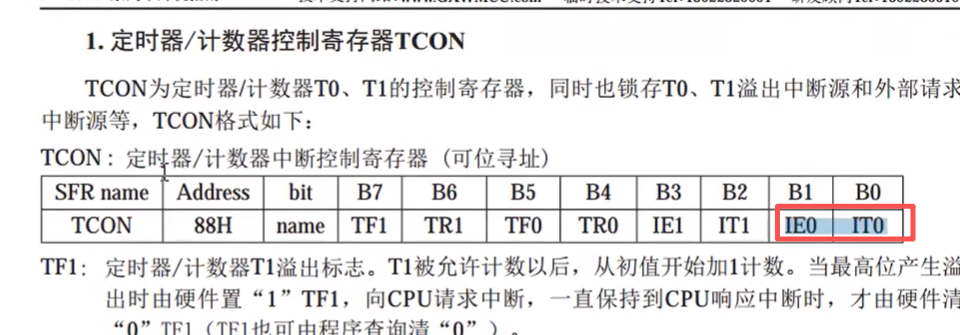

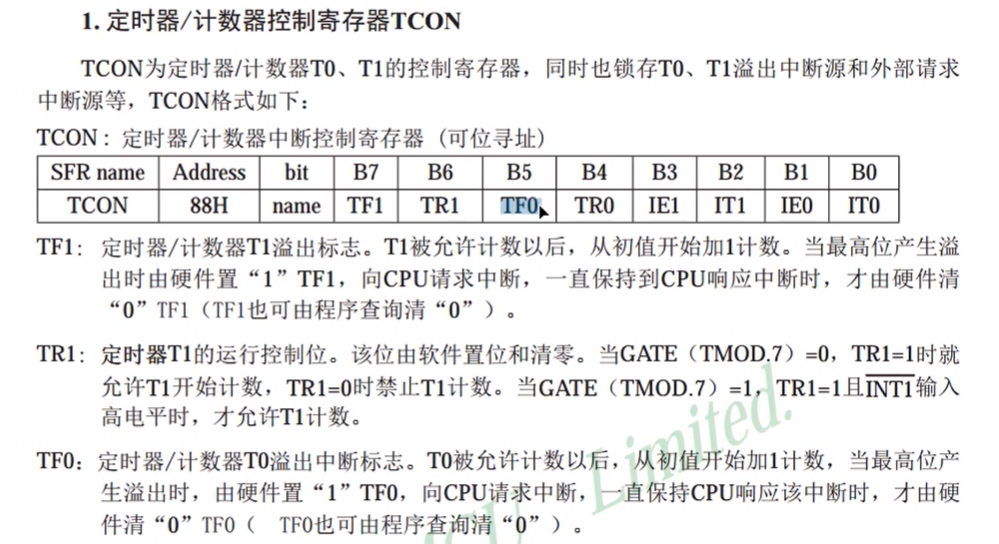

TCON:

这个两个不用可以不用配置

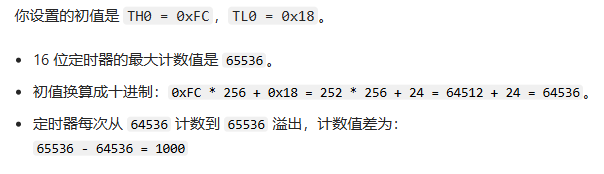

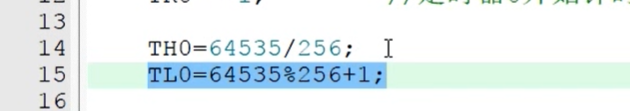

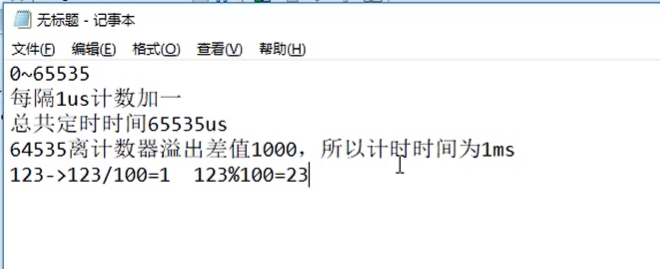

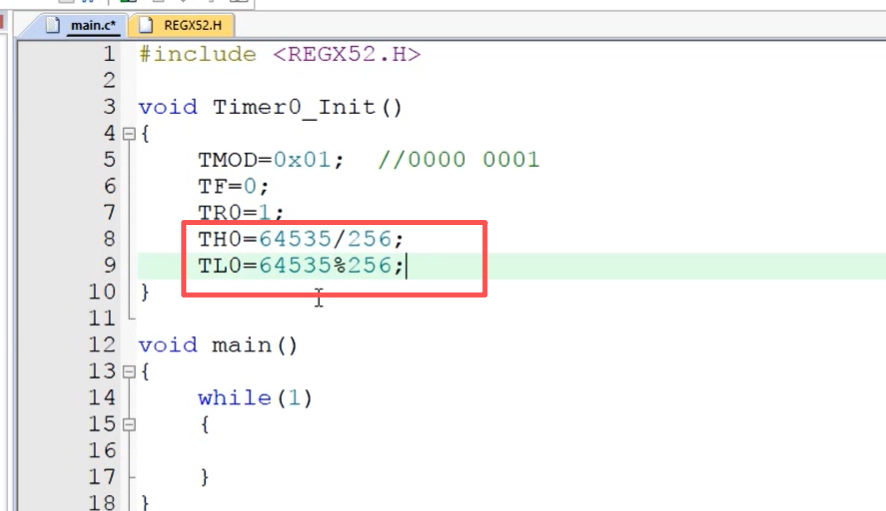

计数器:

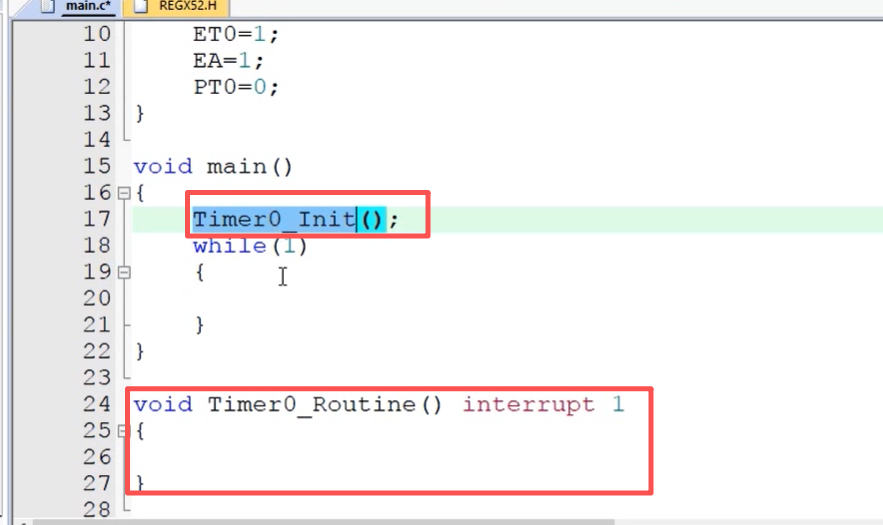

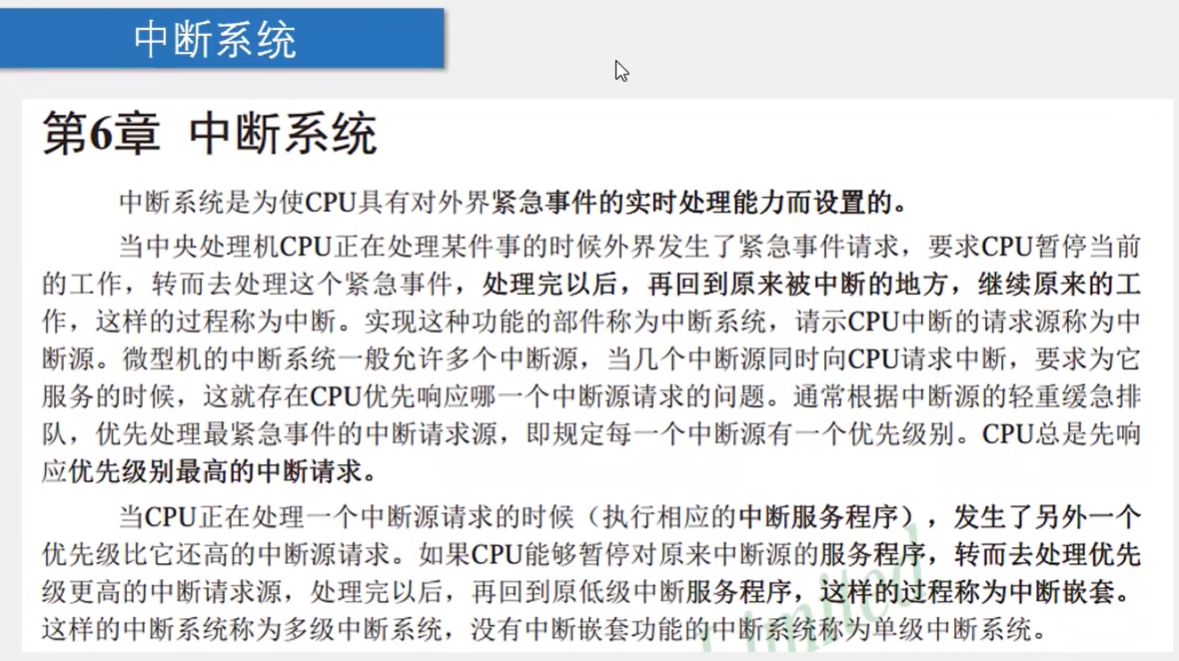

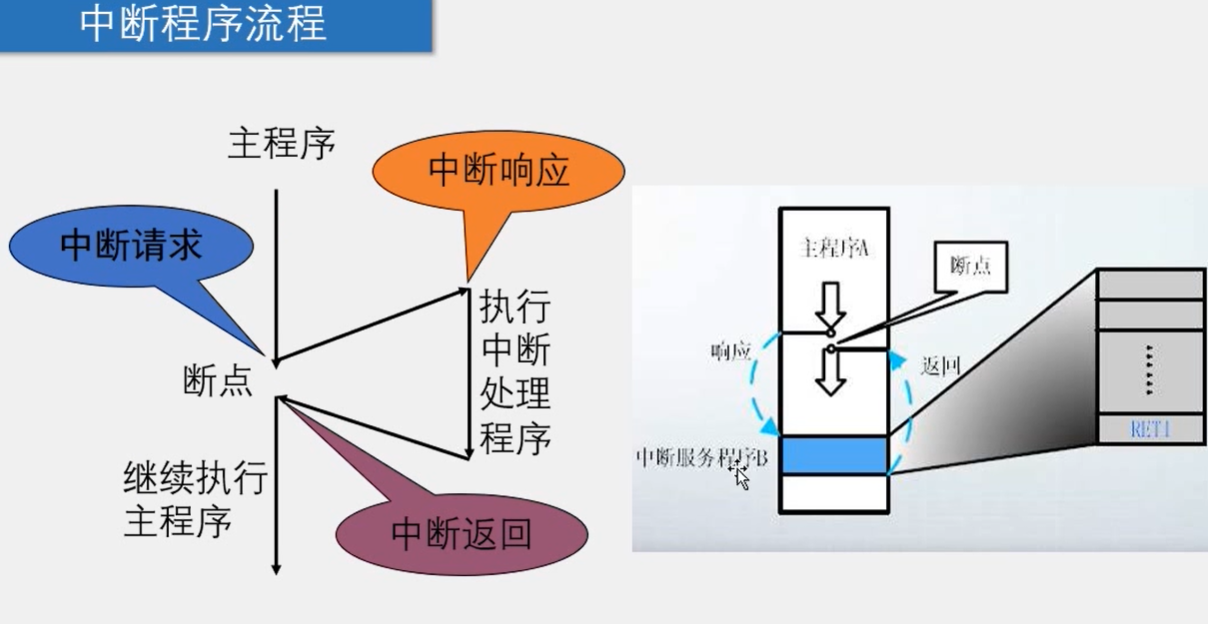

配置中断:

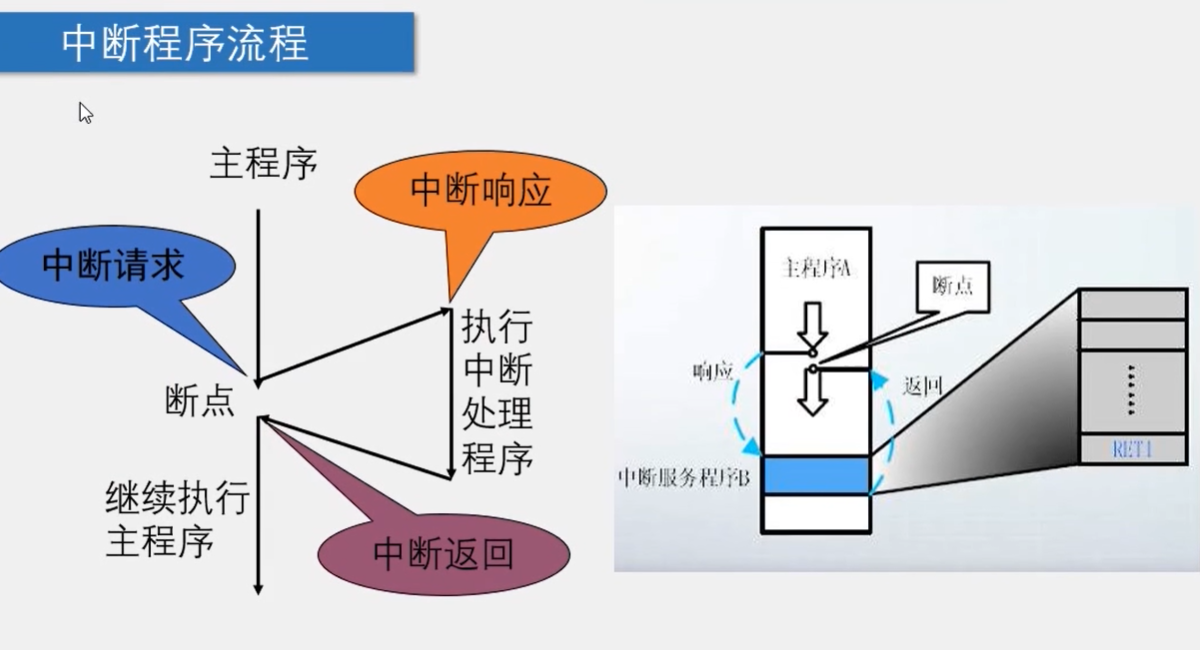

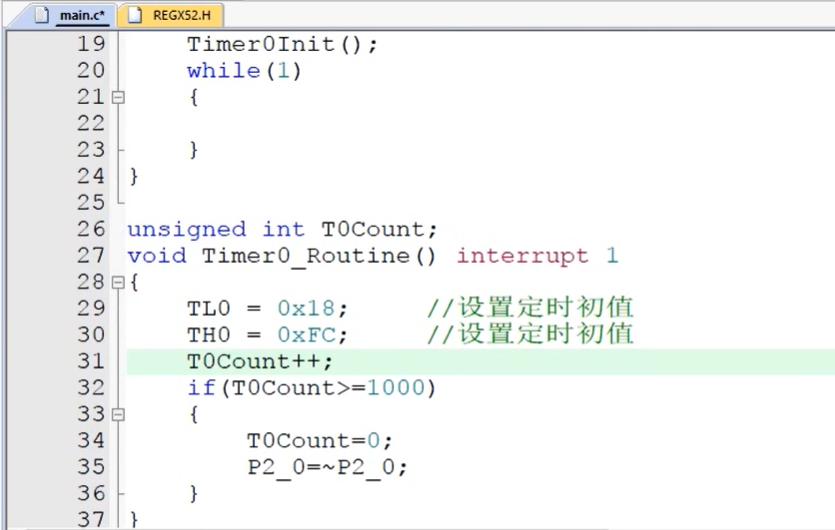

当经过1毫秒中断了,会调到中断函数time0_routine子函数中,当这个函数执行完之后又跳转到while中来

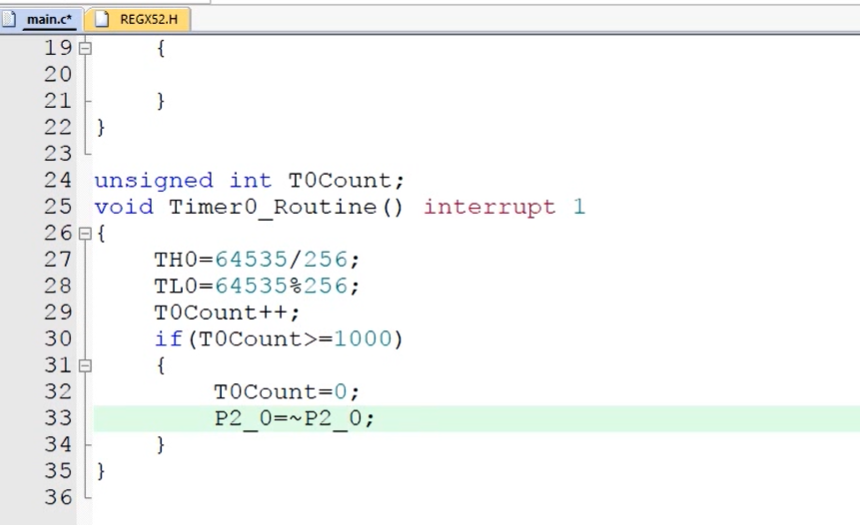

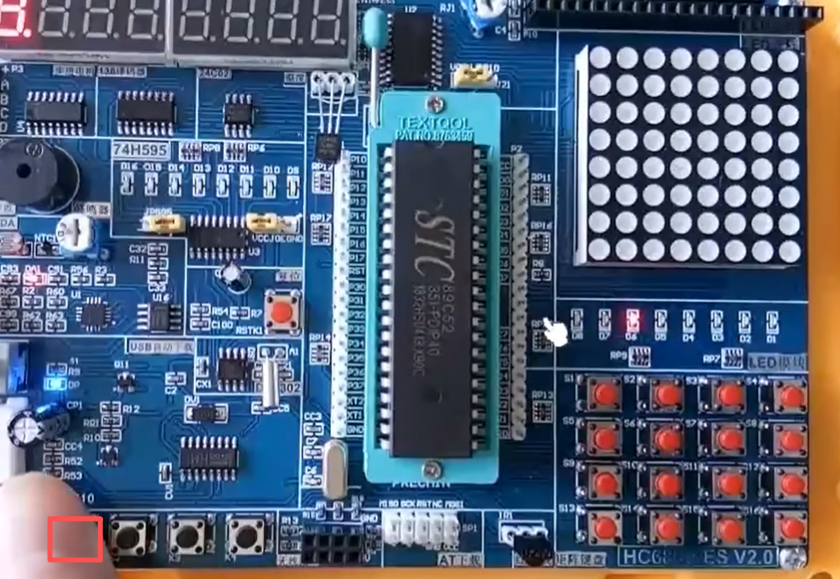

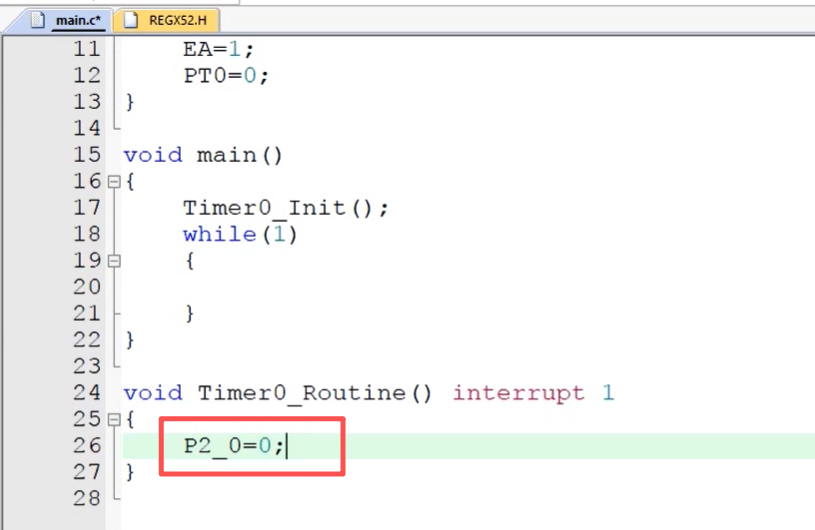

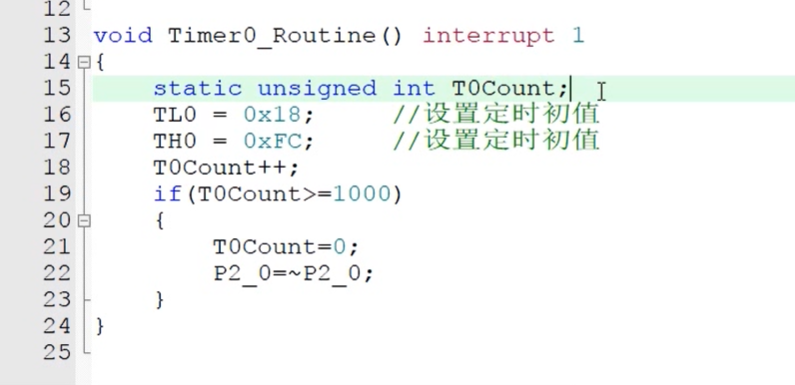

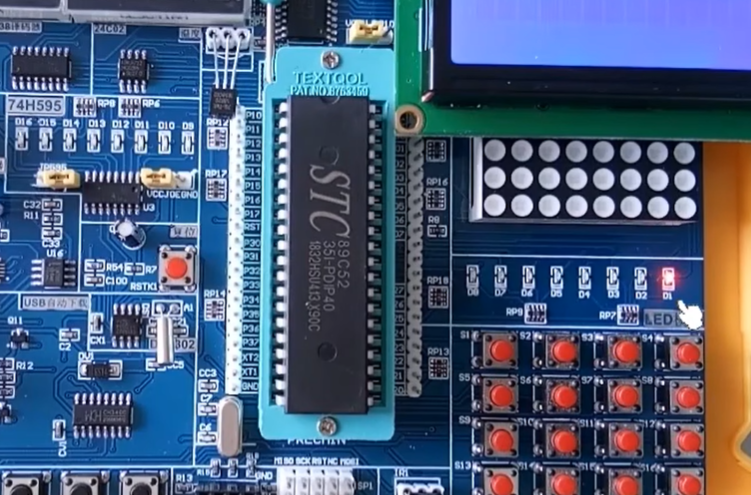

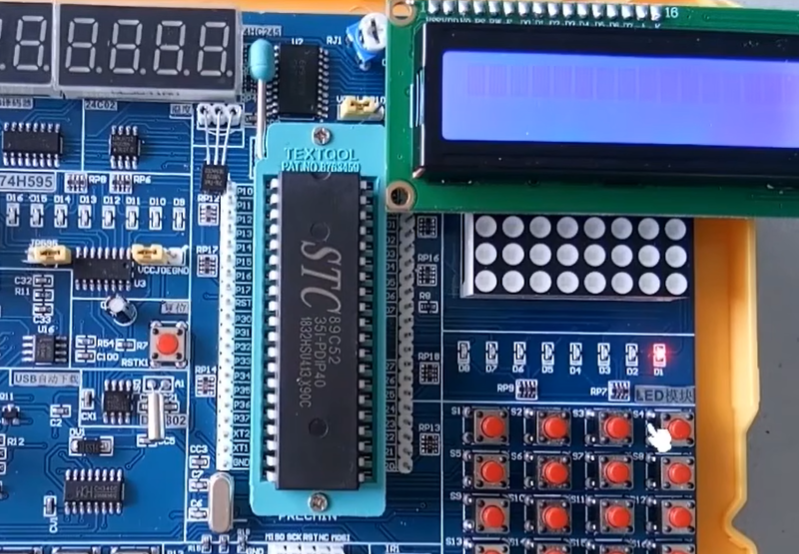

测试执行中断函数,点一个灯:

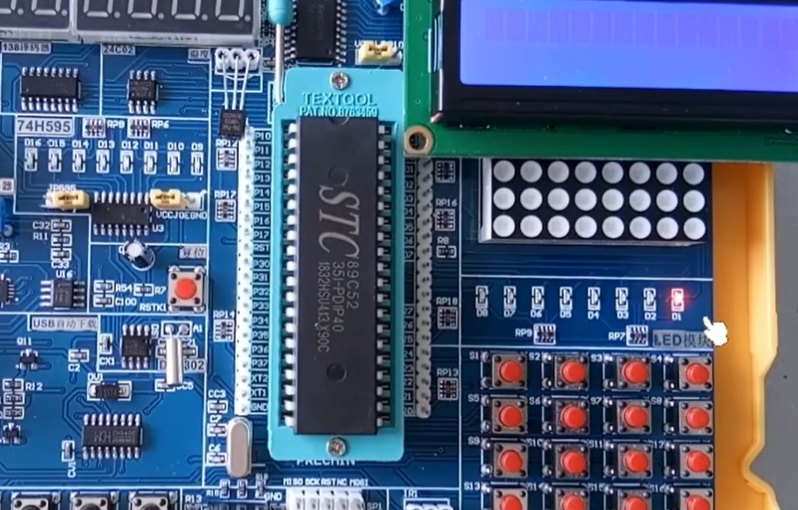

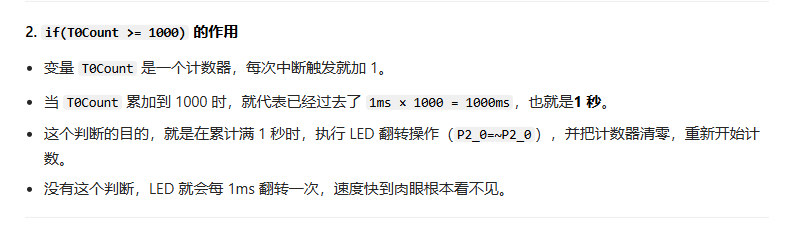

1s 1s的闪烁:

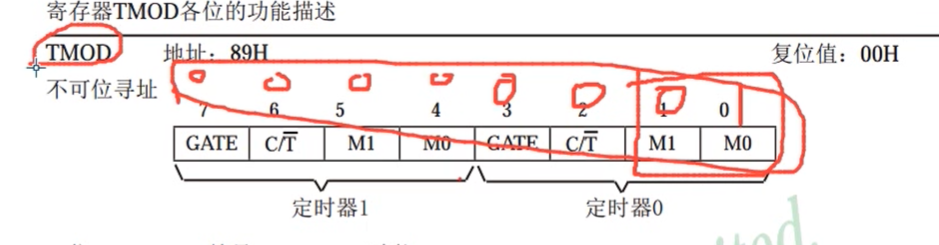

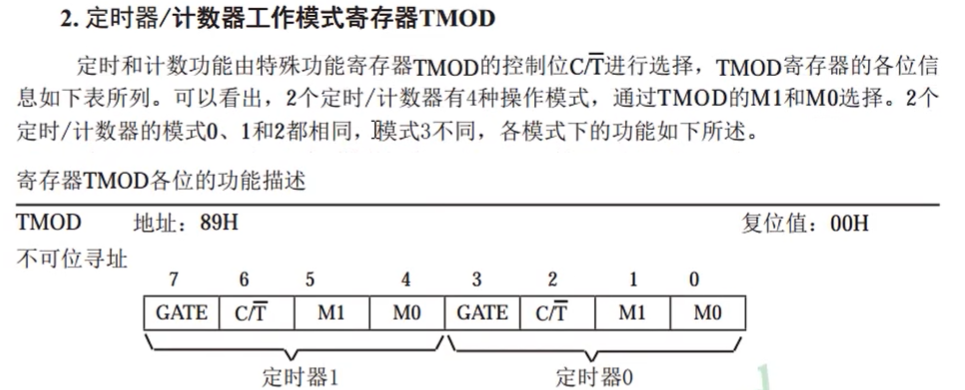

这个代码会有些缺陷,TMOD,它是不可位寻址,必须8位同时赋值,当使用一个定时器的时候不会出现问题,同时使用定时器1和定时器0,先配置的定时器1,给0 0 0 1 之后,再配置定时器0的时候,会把0 0 0 1覆盖掉

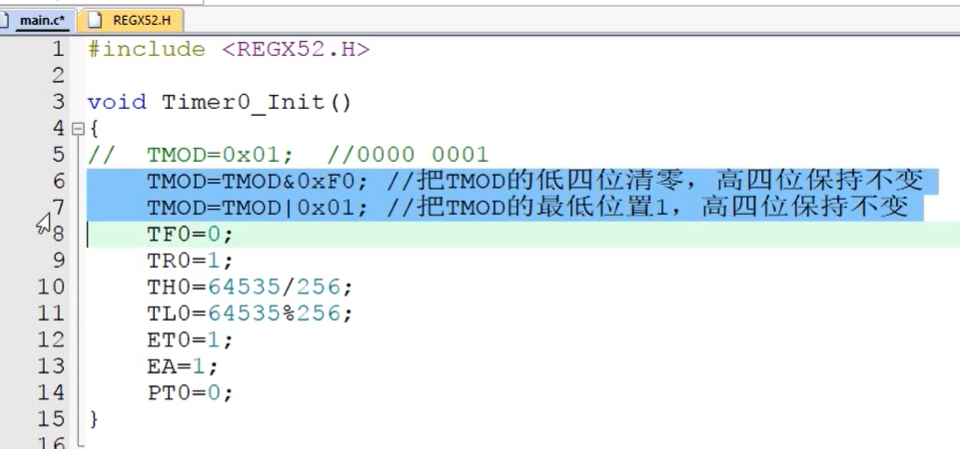

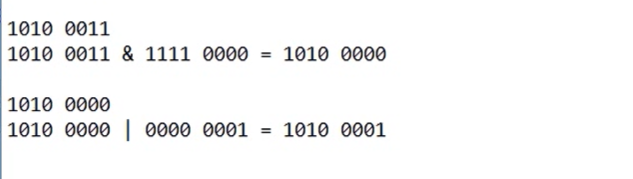

可以进行处理之操作某一位

就可以操作某些位,不影响其他位

缩写:

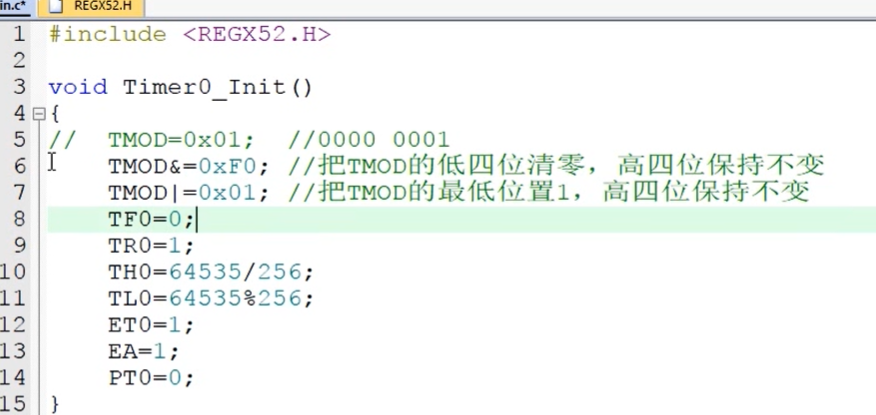

通过这个代码可以不影响高四位,配置低四位

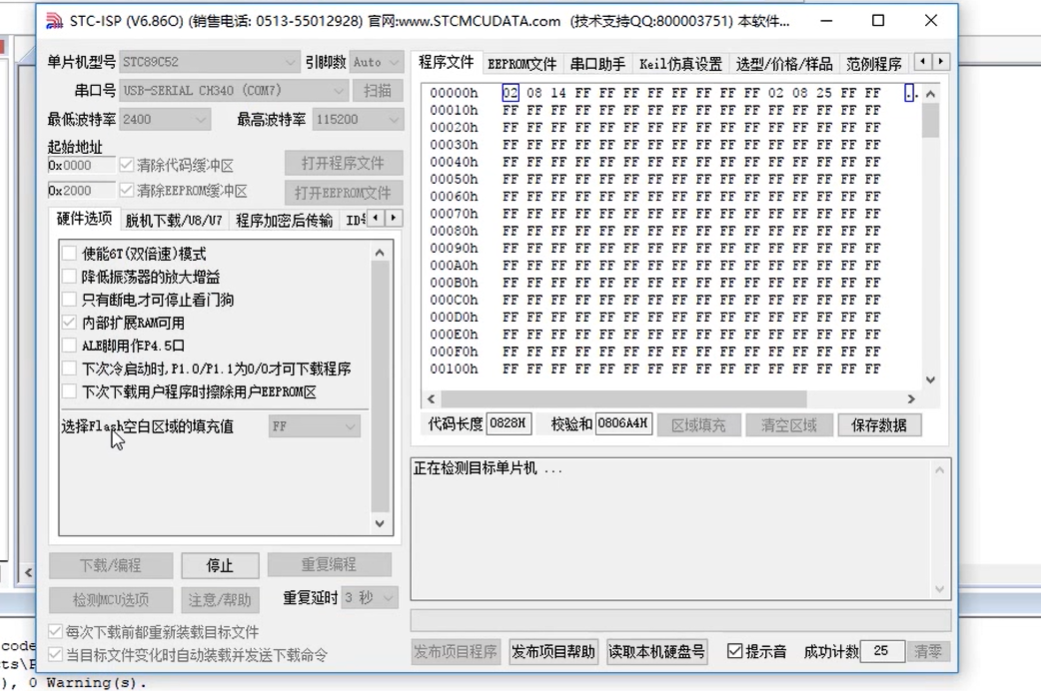

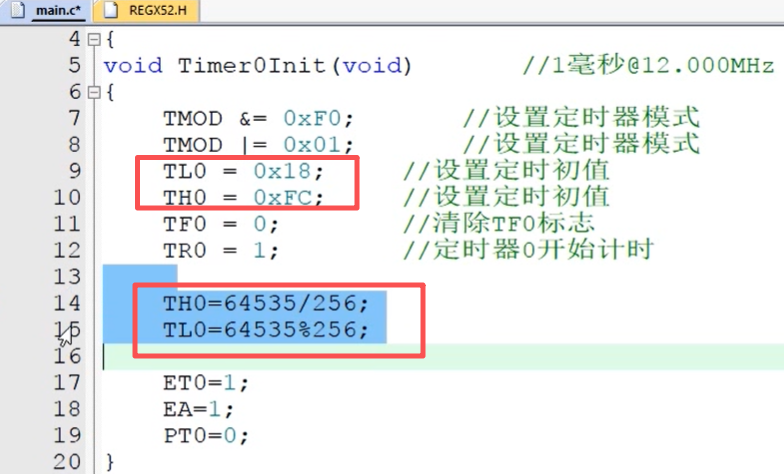

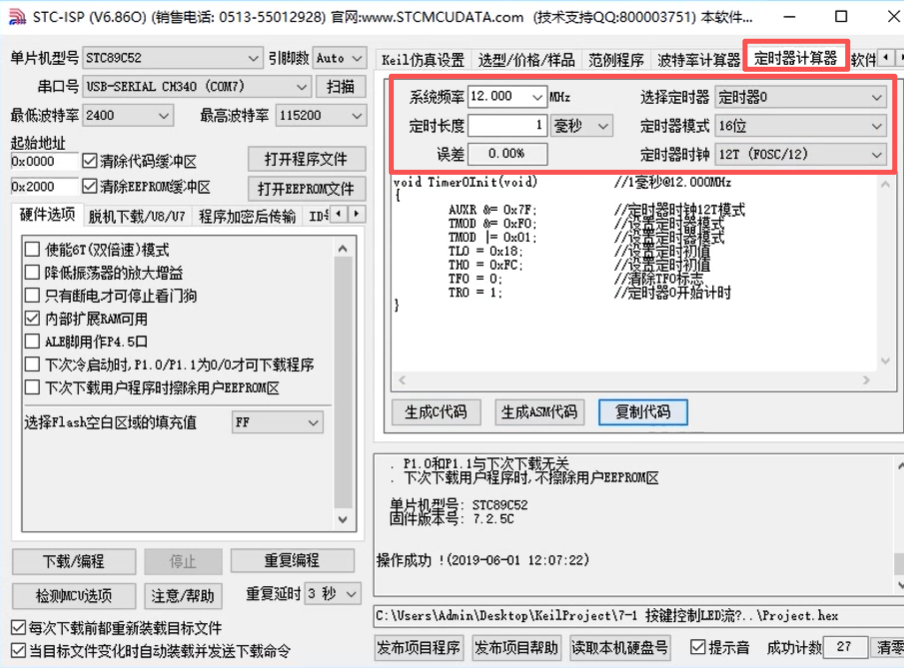

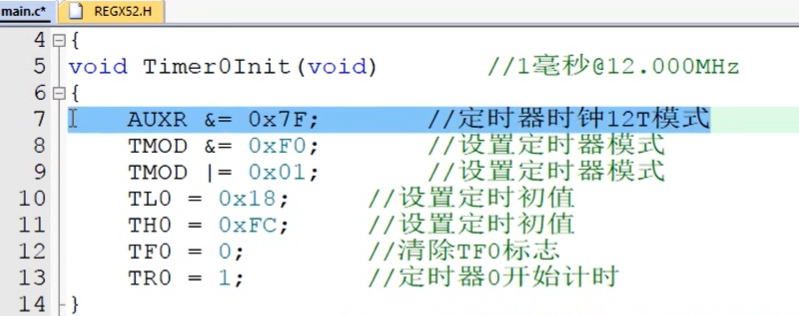

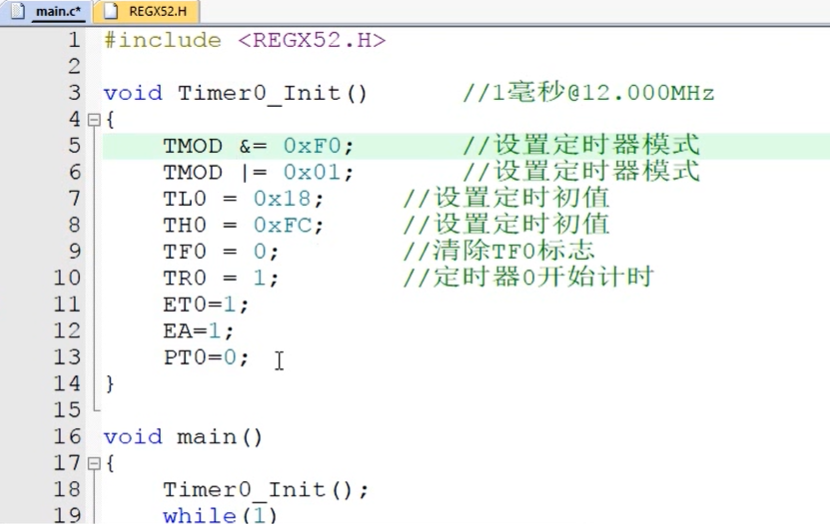

可以自动生成定时器,

第一行可以删掉,因为就是12T模式

自己写的这个有1us的偏差,

我们使用生成的不用自己写

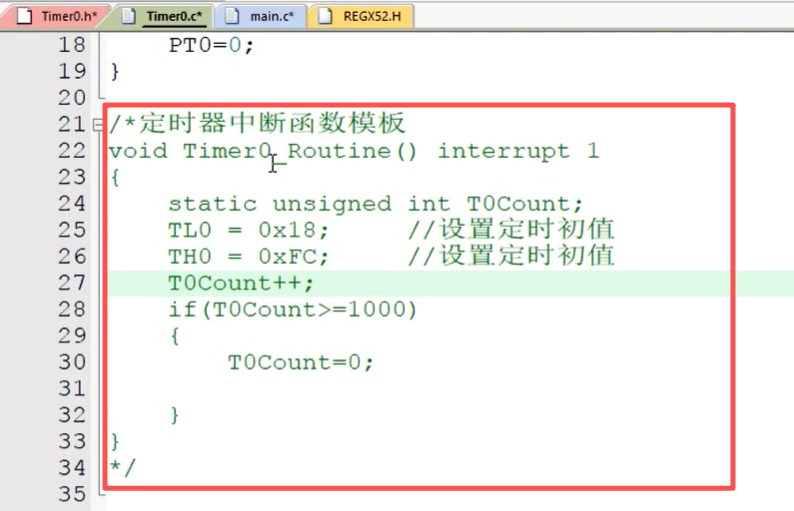

这个定时器会每 1 毫秒触发一次中断 ,也就是 Timer0_Routine 函数每 1ms 执行一次

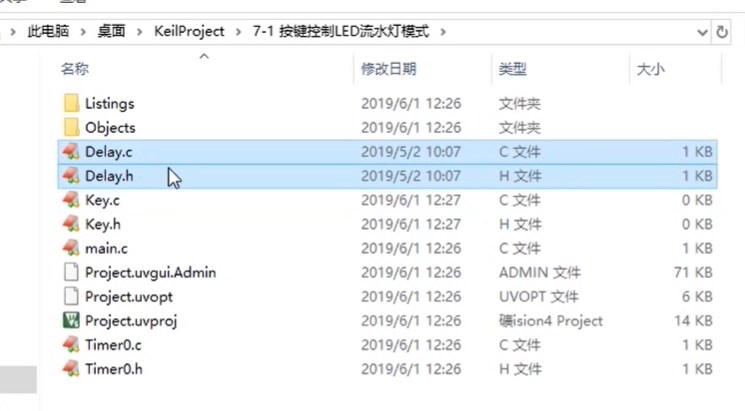

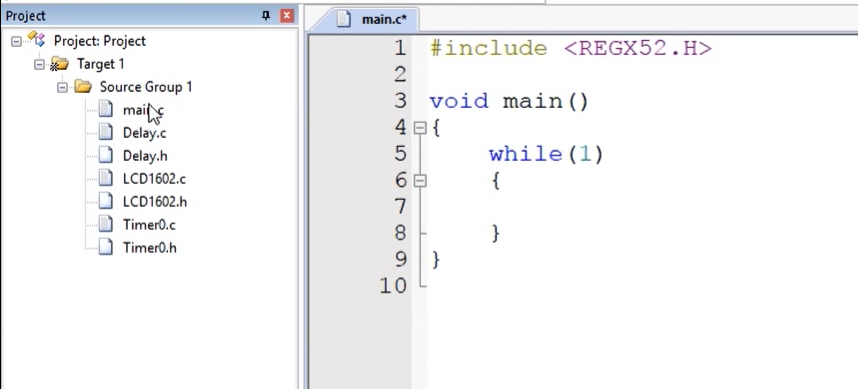

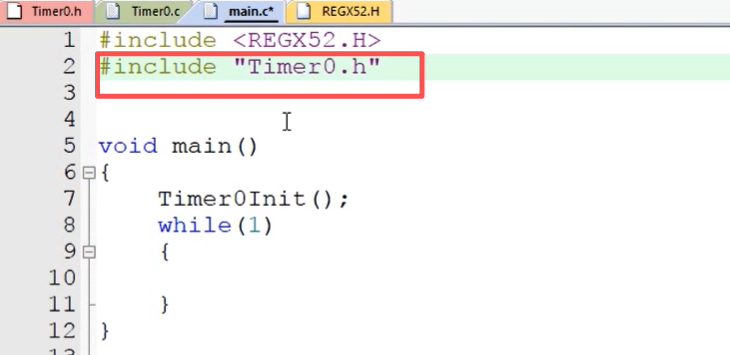

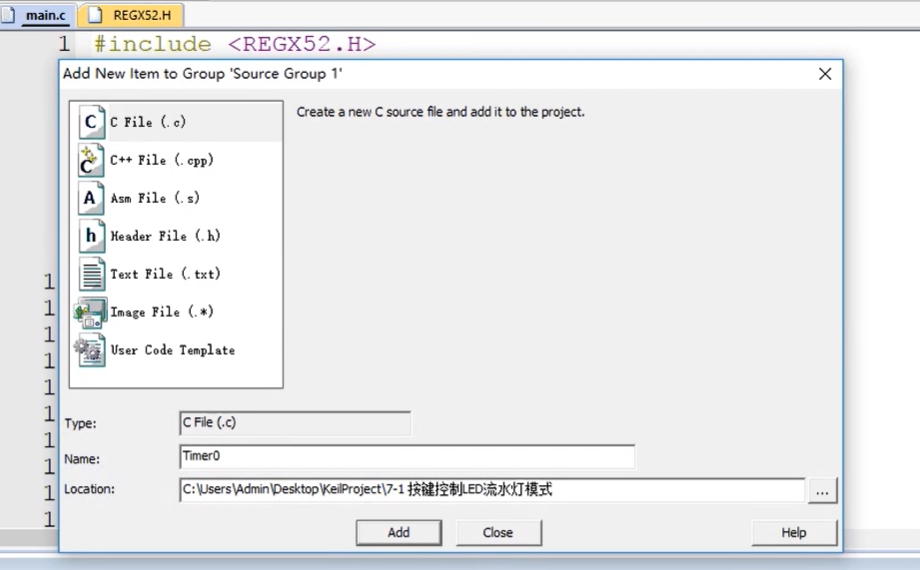

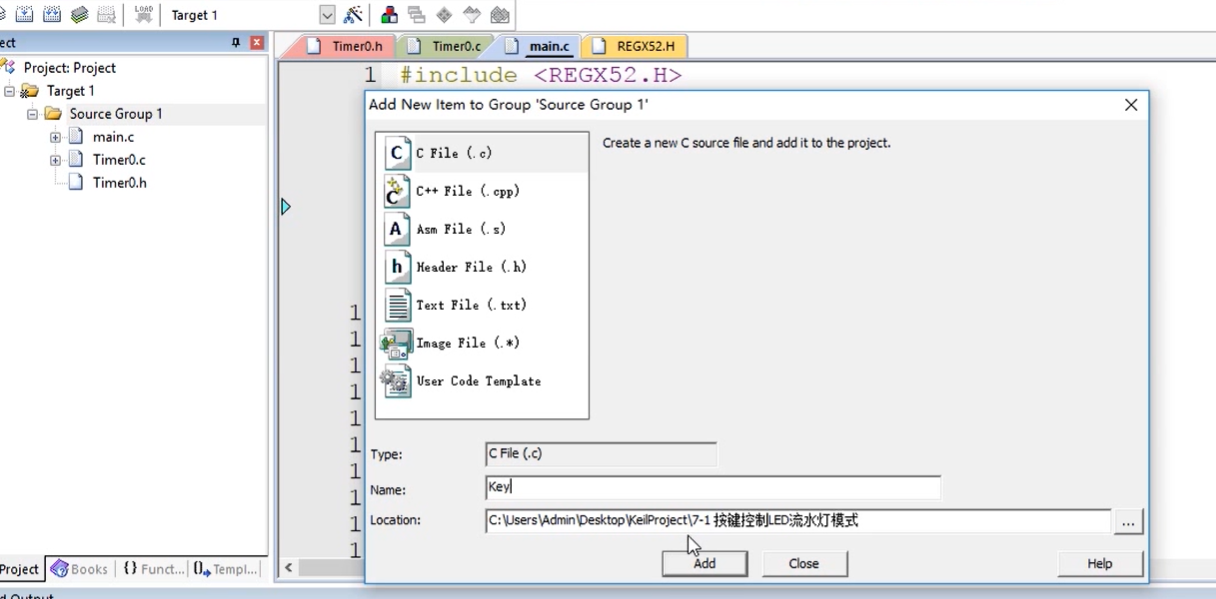

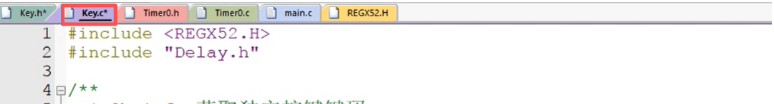

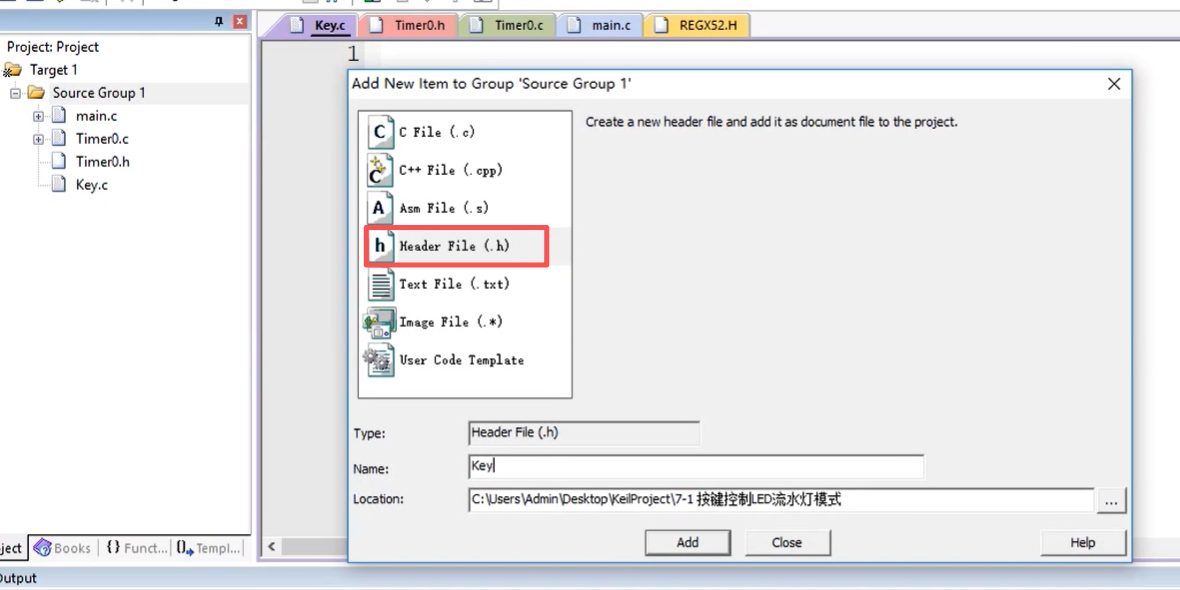

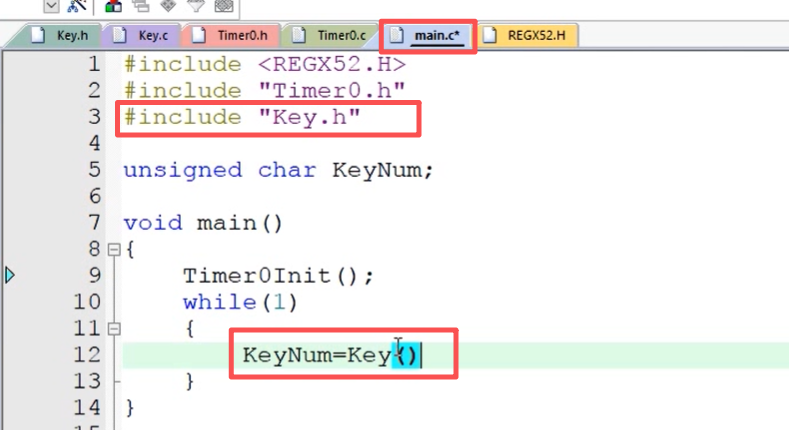

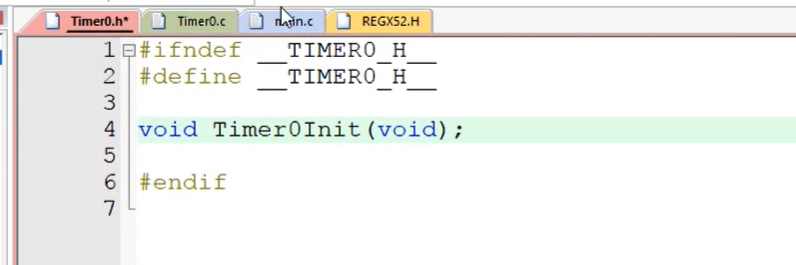

把代码模块化:

下面的函数一般放到主函数中

还是1s 1s的执行

按键控制流水灯:

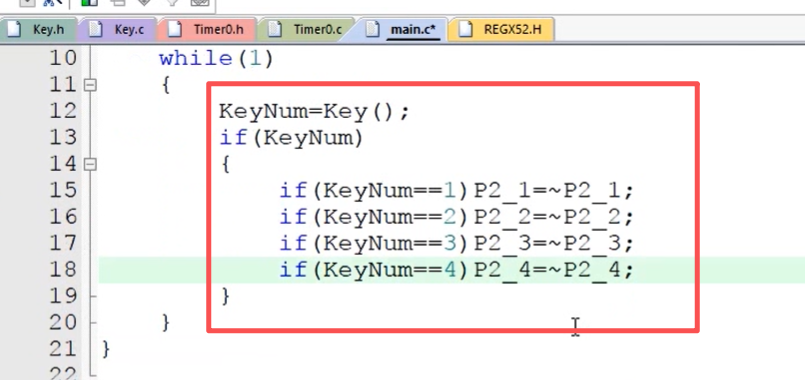

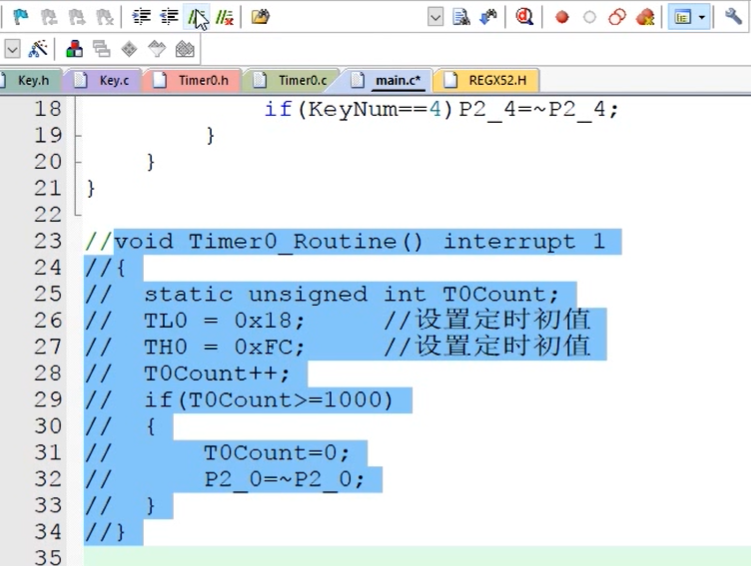

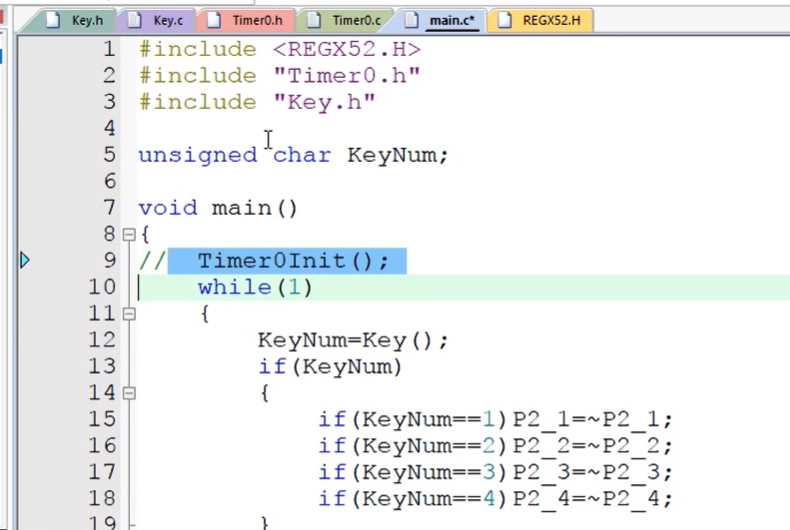

先注释下定时器,测试按键:

放开注释:

左移

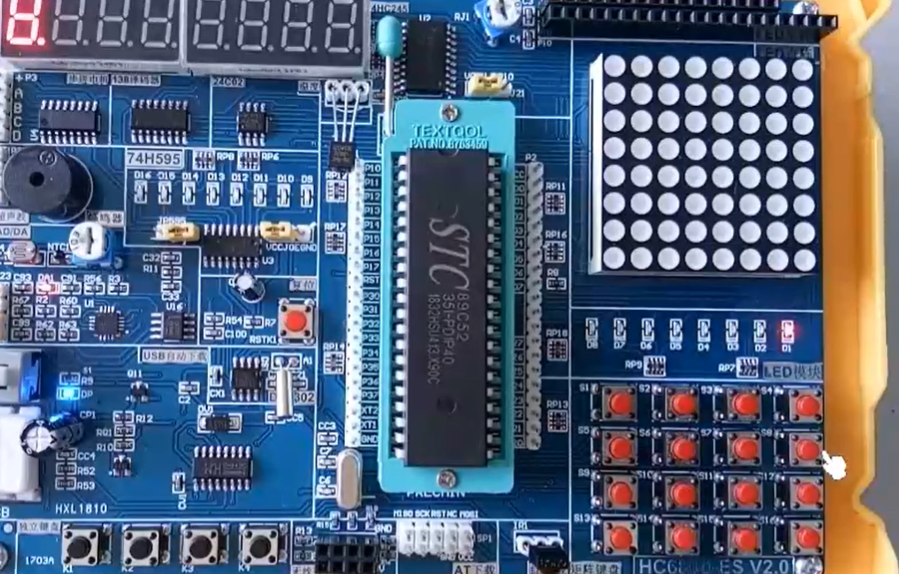

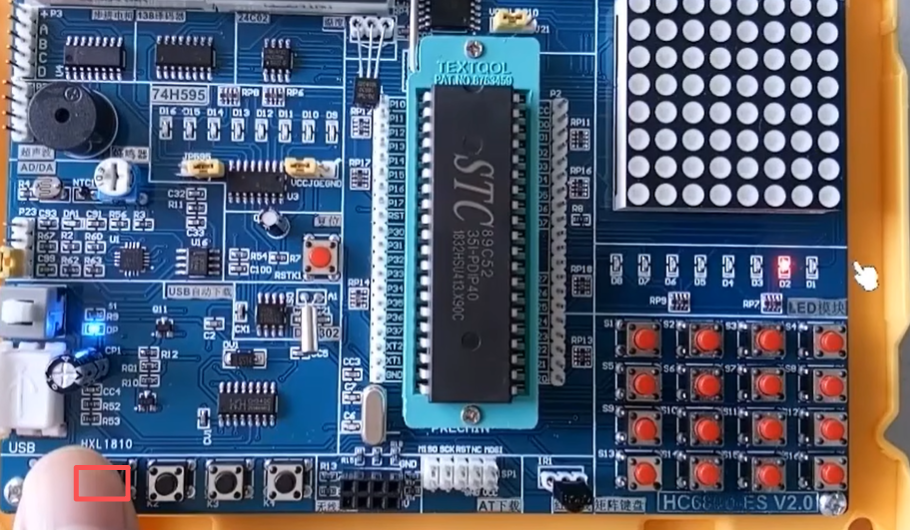

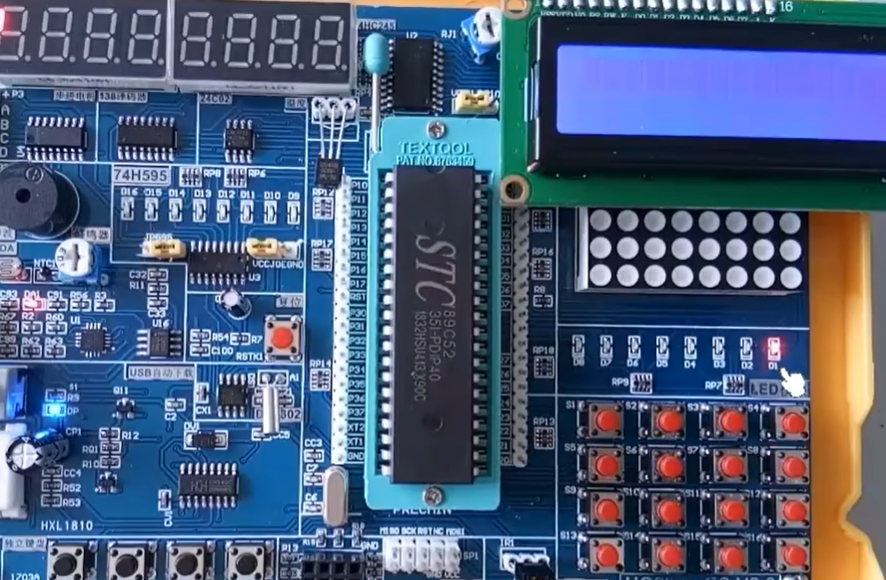

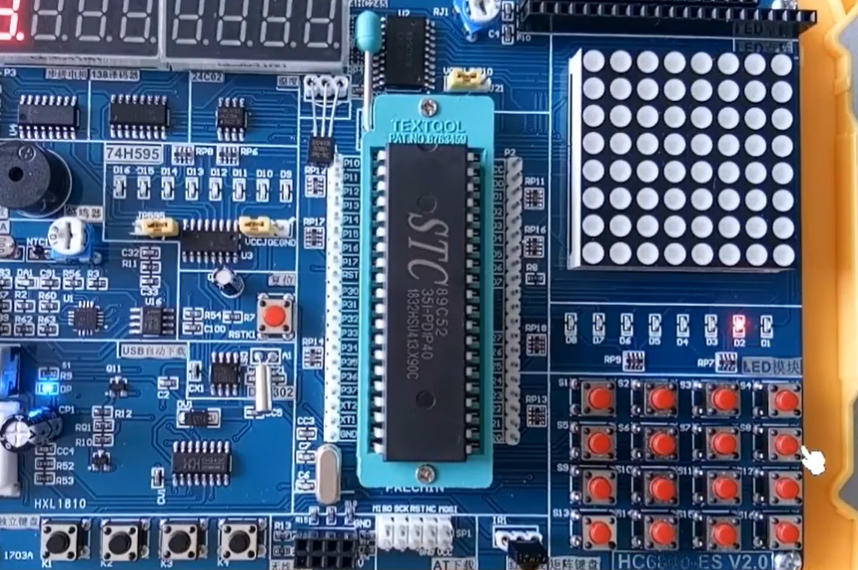

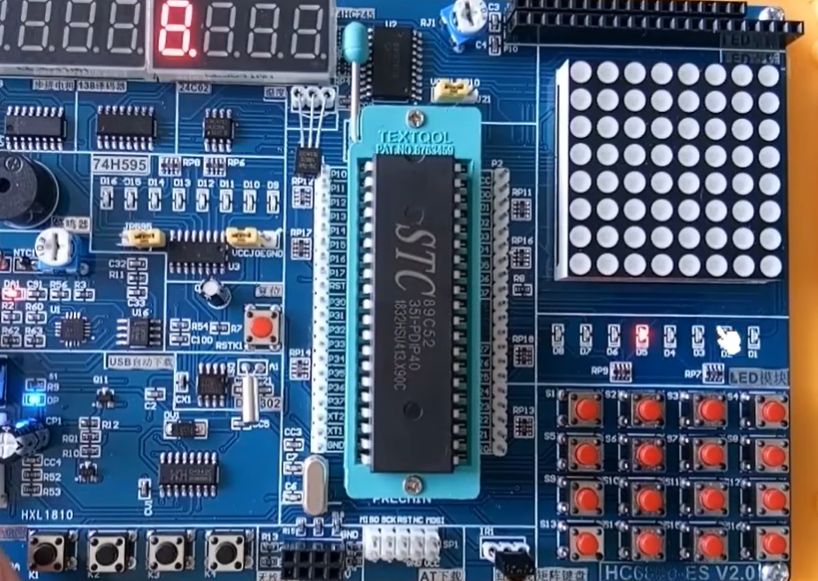

默认往左移动:

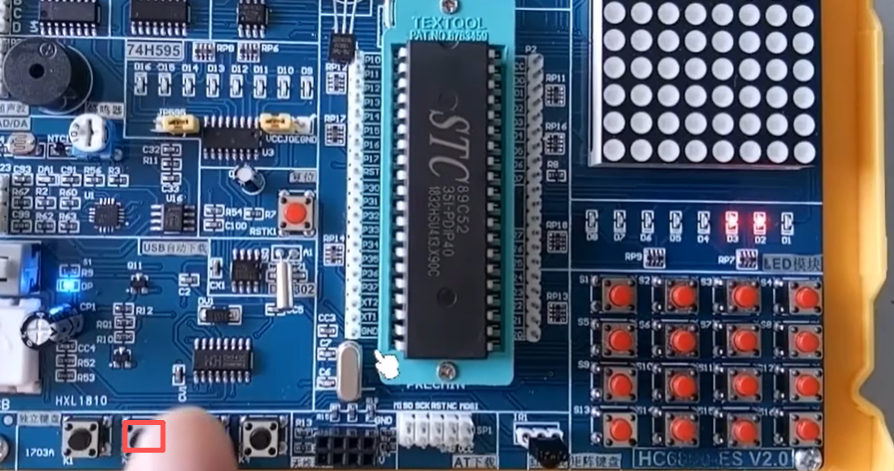

按下k1:开始往右移

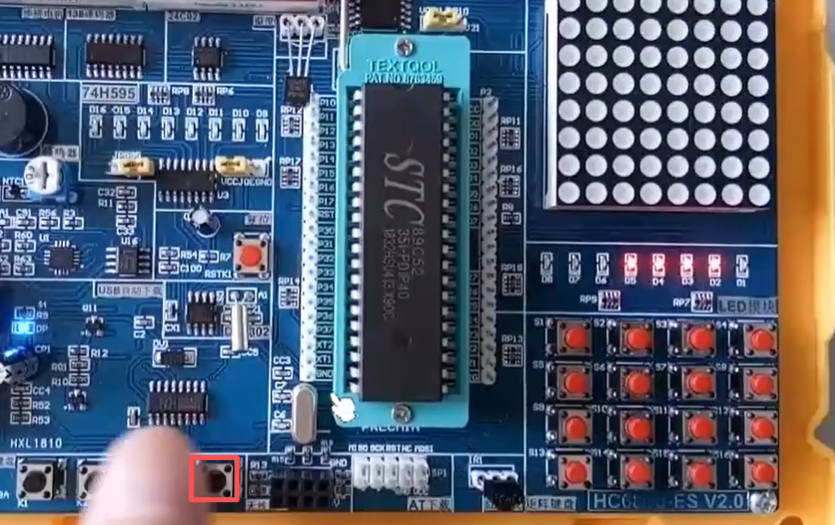

再按一下开始往左移:

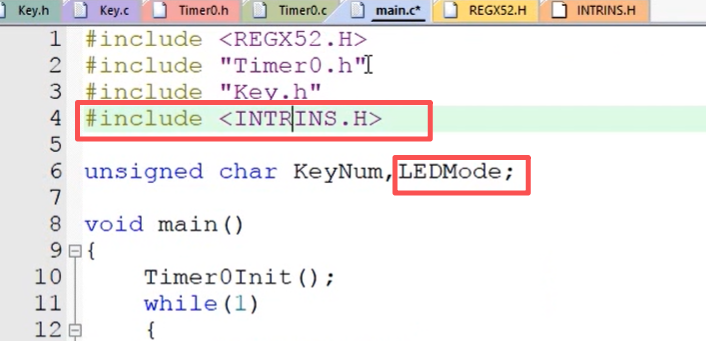

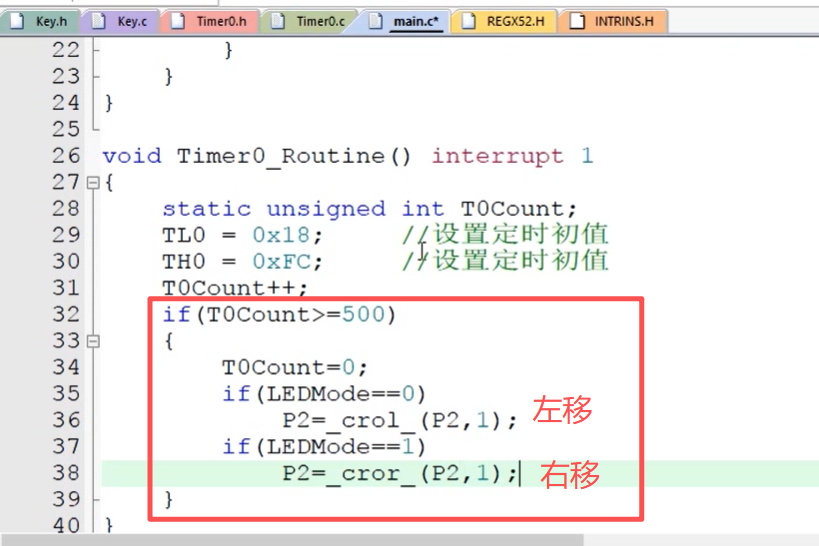

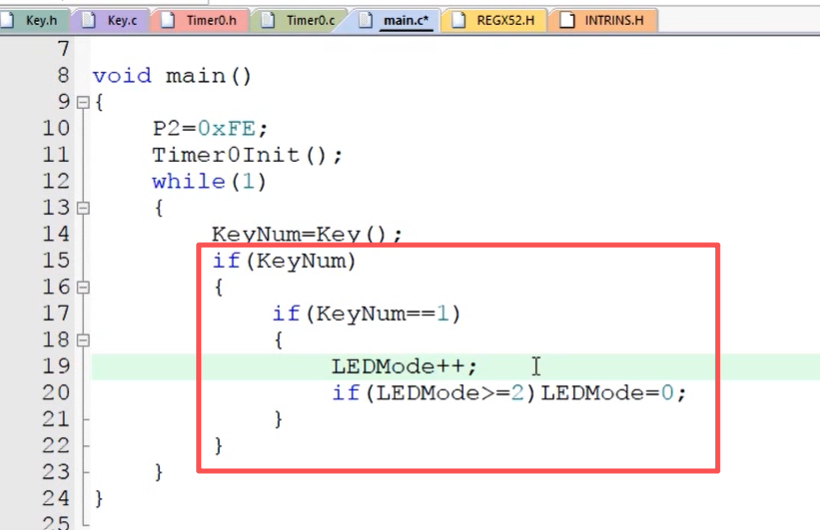

代码是根据一个变量LEDMode控制,定时器根据这个变量进行不同的操作,进行左移还是右移动

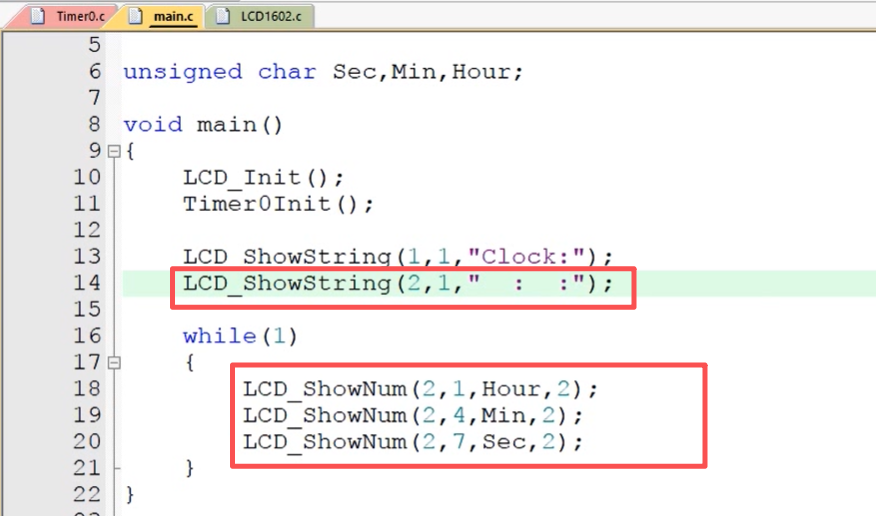

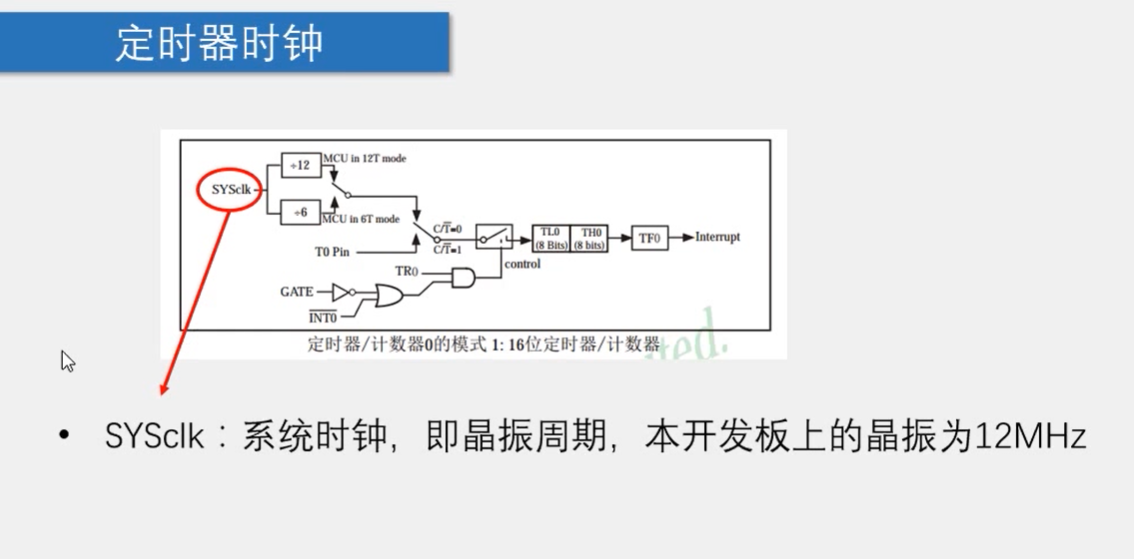

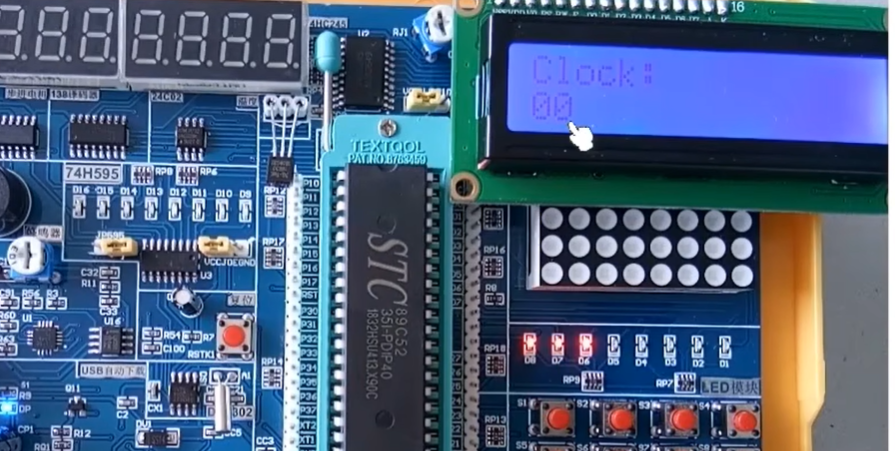

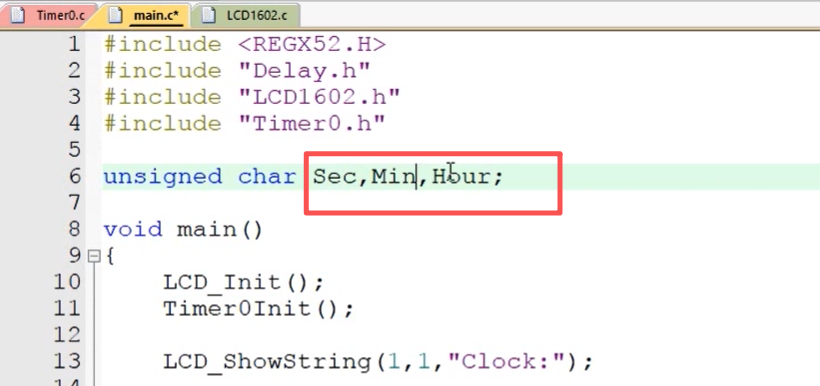

定时器时钟:

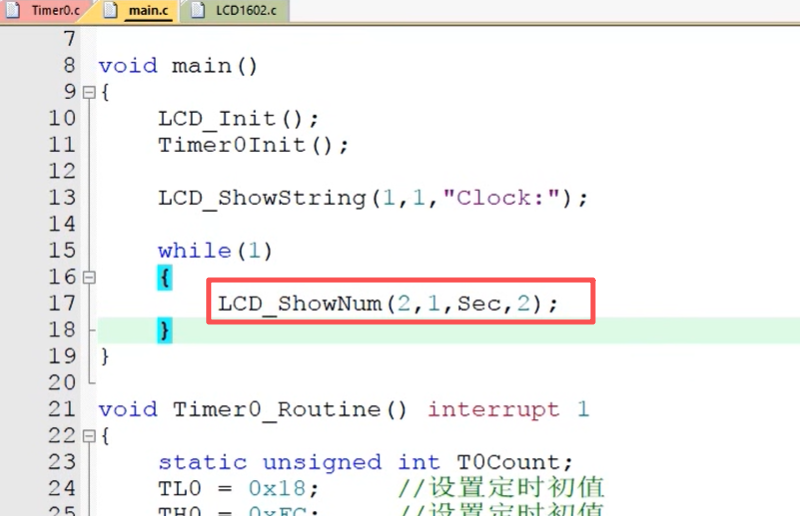

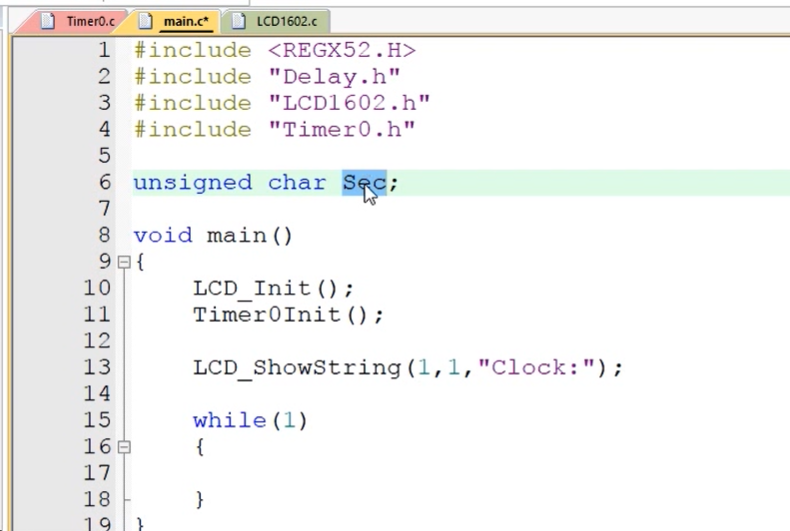

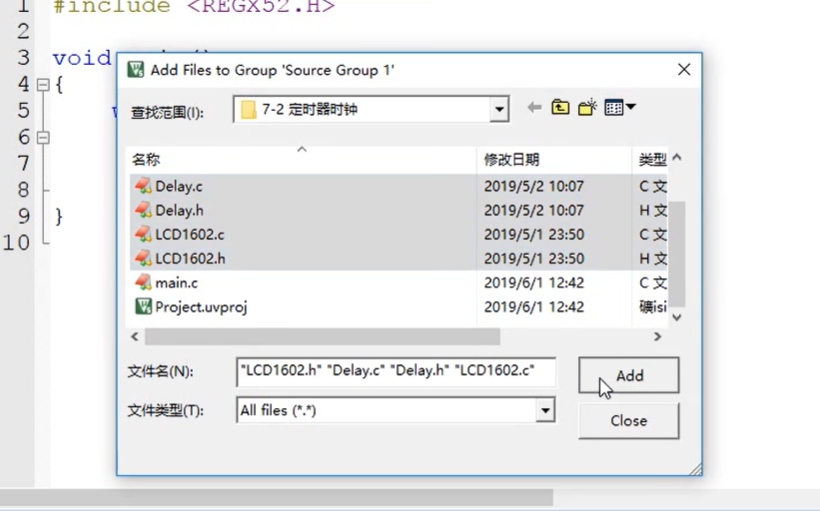

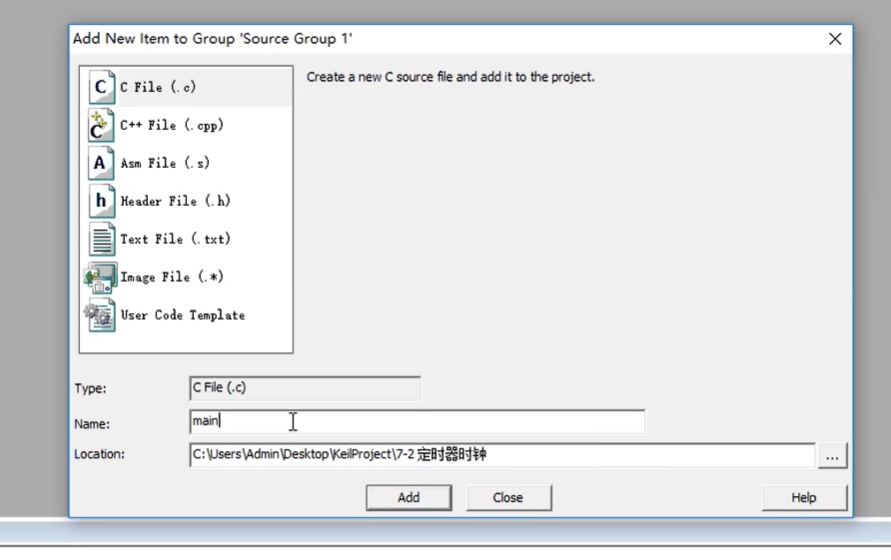

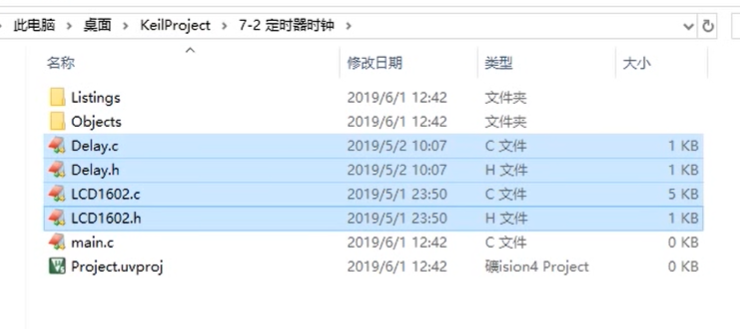

复制过来之前的代码:

1s 1s的增加

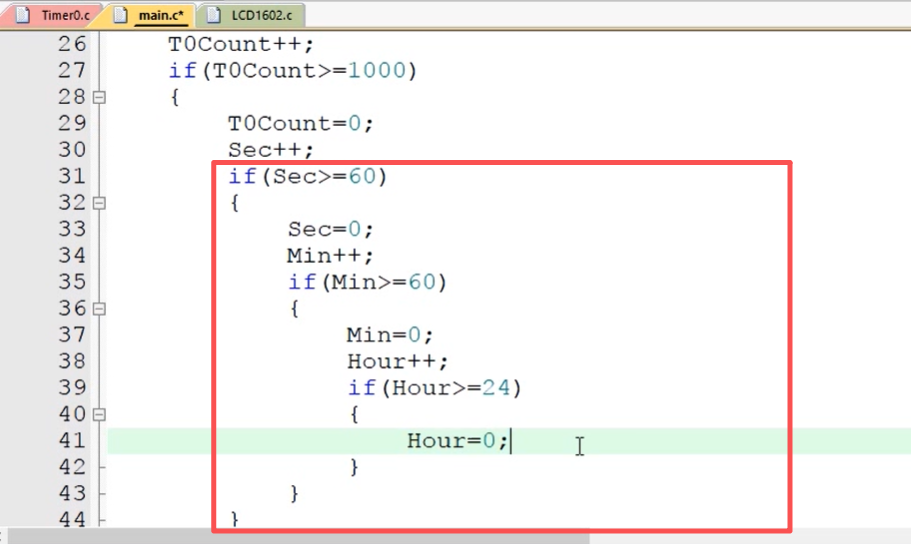

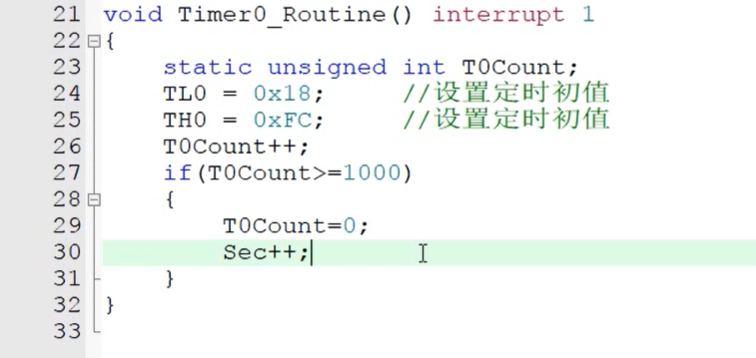

中断函数中继续:

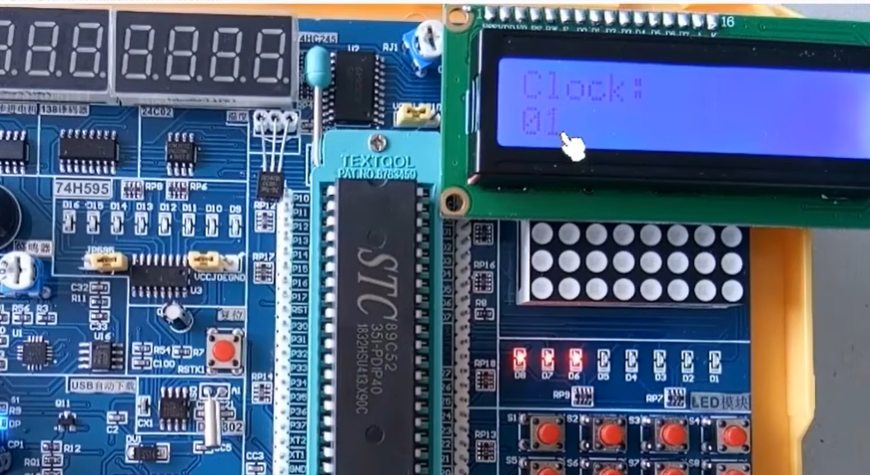

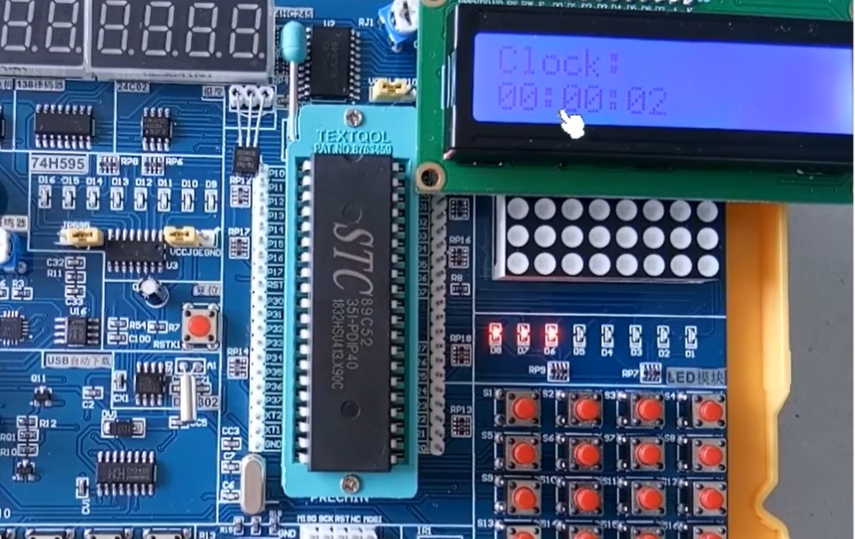

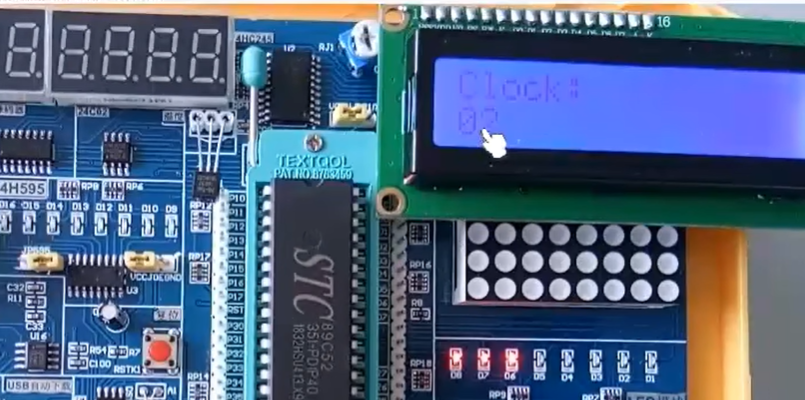

就实现了时钟的效果
