顶层设计——单脉冲雷达仿真器的灵魂蓝图

引言：为何要"重复造轮子"？

在雷达工程领域，仿真工具对于系统设计、算法验证和性能评估至关重要。虽然市面上已有一些雷达仿真工具（如MATLAB的Phased Array Toolbox、STK、CST等），但它们在单脉冲雷达导引头仿真方面存在诸多局限：

现有工具的不足：

• 黑箱操作：商业软件的内部实现不透明，难以深入理解算法细节

• 灵活性差：难以定制特殊的信号处理流程或天线配置

• 成本高昂：专业雷达仿真软件价格昂贵，不适合教学或个人研究

• 功能局限：多数工具缺乏单脉冲雷达的完整闭环仿真能力

自制仿真器的核心价值：

• 完全透明：从底层原理到顶层实现，每一行代码都掌握在自己手中

• 深度定制：可根据研究需求灵活调整算法、模型和参数

• 教学意义：通过可视化展示雷达处理的每一步骤，加深理解

• 算法验证：为新型单脉冲算法提供可靠的测试平台

设计目的

本仿真系统旨在实现以下目标：

1. 算法研究平台：支持比相和比幅单脉冲算法的实现、测试与比较

2. 系统设计辅助：帮助理解系统参数（如波束宽度、脉冲重复频率）对性能的影响

3. 教学演示工具：通过可视化展示雷达信号处理的全过程

4. 抗干扰测试环境：模拟各类干扰场景，评估抗干扰算法性能

核心用例细化

用例1：单脉冲测角算法对比分析

前置条件：
  - 已定义雷达参数（频率、带宽、PRF等）
  - 已配置目标场景（目标数量、位置、RCS等）
  - 已设置环境参数（噪声温度、杂波类型等）

主要流程：
  1. 用户选择"比幅单脉冲"模式
  2. 运行仿真，记录测角误差数据
  3. 切换为"比相单脉冲"模式
  4. 再次运行仿真，记录测角误差数据
  5. 系统自动生成对比分析报告

输出结果：
  - 两种算法的角度测量误差对比图
  - 不同信噪比下的测角精度曲线
  - 算法计算复杂度对比

用例2：CFAR检测器性能测试

前置条件：
  - 已配置目标场景
  - 已设置杂波环境（地杂波、海杂波等）

测试步骤：
  1. 选择CFAR算法类型（CA、OS、GO、SO）
  2. 设置CFAR参数（保护单元、参考单元、虚警概率）
  3. 运行蒙特卡洛仿真（1000次）
  4. 统计检测概率和虚警概率
  5. 绘制ROC曲线

扩展测试：
  - 不同杂波类型下的CFAR性能
  - 多目标环境下的CFAR性能
  - 计算复杂度与实时性分析

用例3：抗干扰能力评估

干扰类型：
  - 噪声干扰：宽带阻塞干扰、窄带瞄准干扰
  - 欺骗干扰：距离欺骗、速度欺骗、角度欺骗
  - 压制干扰：重复转发、灵巧噪声

评估流程：
  1. 设置干扰参数（干信比、干扰样式）
  2. 运行无干扰条件下的仿真作为基准
  3. 逐步增加干扰强度，观察性能变化
  4. 测试抗干扰算法效果（如：副瓣匿影、频率捷变）

评估指标：
  - 检测概率下降曲线
  - 测角精度恶化程度
  - 跟踪稳定性

核心知识点

单脉冲测角原理深度解析

比幅单脉冲（Amplitude Comparison）

基本原理：
  1. 同时形成两个或多个相互重叠的波束
  2. 比较各波束接收信号的幅度差异
  3. 根据幅度差与角度误差的对应关系估计目标方向

数学表达：
  Δ = (A₁ - A₂)/(A₁ + A₂) = k·θ

  其中：
  Δ：归一化差信号
  A₁, A₂：两波束的接收信号幅度
  θ：目标偏离轴线的角度
  k：比例系数（与天线方向图有关）

特点：
  - 结构简单，实现容易
  - 对通道一致性要求高
  - 测角范围受波束宽度限制

比相单脉冲（Phase Comparison）

基本原理：
  1. 两个分离的天线接收同一目标回波
  2. 比较两通道信号的相位差
  3. 根据相位差计算波程差，进而得到角度

数学表达：
  φ = (2πd/λ)·sinθ

  其中：
  φ：两通道相位差
  d：天线间距
  λ：波长
  θ：目标方向角

特点：
  - 测角精度高
  - 易受相位噪声影响
  - 存在相位模糊问题

关键技术难点与解决方案：

难点	原因	解决方案
和差矛盾​	和波束与差波束的最优指向不一致	优化阵列布局，采用数字波束形成
通道不一致​	两通道增益、相位特性不同	实时校准，数字补偿
角闪烁​	目标复杂散射引起的角度扰动	多脉冲平均，模型预测
多径效应​	地面/海面反射引起的角度误差	低仰角修正，多径模型

雷达仿真中的关键坐标系

在雷达仿真中，正确的坐标变换是基础中的基础。系统需要处理至少五个坐标系：

1. 地心惯性坐标系（ECI）：仿真世界的绝对参考系

2. 地理坐标系（ENU）：东-北-天坐标系，以雷达为原点

3. 雷达载体坐标系：固定在雷达平台上的坐标系

4. 天线坐标系：以天线相位中心为原点

5. 视线坐标系（LOS）：以雷达指向目标方向为基准

坐标变换链示例：

# 目标位置从地理坐标系转换到天线坐标系
def geo_to_antenna(target_enu, radar_enu, radar_attitude):
    """
    target_enu: 目标在ENU系中的位置 [x, y, z]
    radar_enu: 雷达在ENU系中的位置 [x, y, z]
    radar_attitude: 雷达姿态 [roll, pitch, yaw]

    返回: 目标在天线坐标系中的位置
    """
    # 1. ENU到ECEF（地固系）
    target_ecef = enu_to_ecef(target_enu, radar_enu)

    # 2. ECEF到载体坐标系
    target_body = ecef_to_body(target_ecef, radar_attitude)

    # 3. 载体坐标系到天线坐标系
    target_antenna = body_to_antenna(target_body, antenna_mounting)

    return target_antenna

雷达方程在仿真中的应用

雷达方程是连接系统参数与接收信号能量的桥梁：

基本雷达方程：

           P_t · G_t · G_r · λ² · σ
P_r = ──────────────────────────────────
       (4π)³ · R⁴ · L · L_atm · L_other

其中：
  P_r: 接收功率
  P_t: 发射功率
  G_t: 发射天线增益
  G_r: 接收天线增益
  λ: 波长
  σ: 目标RCS
  R: 距离
  L: 系统损耗
  L_atm: 大气损耗
  L_other: 其他损耗

在仿真中的实现：

class RadarEquation:
    def calculate_received_power(self, target_params, radar_params, env_params):
        # 计算基本接收功率
        pt = radar_params['tx_power']
        gt = self._calculate_antenna_gain(target_params['angle'])
        gr = gt  # 单天线收发自环
        lamda = 3e8 / radar_params['frequency']
        rcs = target_params['rcs']
        r = target_params['range']

        # 基本雷达方程
        pr_numerator = pt * gt * gr * lamda**2 * rcs
        pr_denominator = (4 * np.pi)**3 * r**4

        # 考虑损耗
        system_loss = radar_params['system_loss']
        atmos_loss = self._calculate_atmospheric_loss(r, env_params)
        other_loss = radar_params['other_loss']

        total_loss = system_loss * atmos_loss * other_loss

        pr = pr_numerator / (pr_denominator * total_loss)

        return pr

    def calculate_snr(self, pr, bandwidth, noise_figure, temperature=290):
        """
        计算信噪比
        """
        # 噪声功率
        k = 1.38e-23  # 玻尔兹曼常数
        noise_power = k * temperature * bandwidth

        # 考虑噪声系数
        noise_power *= noise_figure

        # 信噪比（线性）
        snr_linear = pr / noise_power

        # 转换为dB
        snr_db = 10 * np.log10(snr_linear)

        return snr_db, snr_linear

软件总体设计：开放式、模块化架构

架构设计原则

1. 高内聚低耦合

   • 每个模块负责单一明确的功能

   • 模块间通过明确定义的接口通信

   • 减少模块间的直接依赖

2. 接口抽象

   • 核心算法定义抽象基类

   • 具体实现通过插件方式加载

   • 支持算法的热插拔

3. 配置驱动

   • 所有参数通过配置文件管理

   • 支持运行时参数调整

   • 配置版本管理

4. 数据驱动

   • 统一的数据格式和接口

   • 数据流可视化追踪

   • 完整的仿真数据记录

核心数据流设计

数据流示意图：

发射机 → 天线 → 传播 → 目标 → 传播 → 天线 → 接收机 → 信号处理 → 数据融合 → 显示

关键数据结构：

@dataclass
class SimulationFrame:
    """单帧仿真数据"""
    timestamp: float
    frame_id: int
    radar_state: RadarState
    target_states: List[TargetState]
    environment_state: EnvironmentState
    tx_signal: Optional[TransmitSignal] = None
    rx_signal: Optional[ReceiveSignal] = None
    processed_data: Optional[ProcessedData] = None
    detections: List[Detection] = field(default_factory=list)
    tracks: List[Track] = field(default_factory=list)

@dataclass
class RadarState:
    """雷达状态"""
    position: np.ndarray  # [x, y, z]
    attitude: np.ndarray  # [roll, pitch, yaw]
    antenna_pointing: np.ndarray  # [azimuth, elevation]
    prf_count: int
    pulse_params: PulseParameters

@dataclass
class ProcessedData:
    """处理后的数据"""
    range_profile: np.ndarray  # 距离像
    doppler_map: np.ndarray    # 距离-多普勒图
    monopulse_ratio: Tuple[float, float]  # (方位, 俯仰)
    angle_estimate: Tuple[float, float]   # (方位, 俯仰)
    detection_matrix: np.ndarray  # 检测矩阵

插件化架构设计

# 插件基类定义
class AlgorithmPlugin(ABC):
    """算法插件基类"""

    @abstractmethod
    def initialize(self, config: Dict):
        """初始化插件"""
        pass

    @abstractmethod
    def process(self, input_data: Any) -> Any:
        """处理数据"""
        pass

    @abstractmethod
    def update_parameters(self, params: Dict):
        """更新参数"""
        pass

    @abstractmethod
    def get_status(self) -> Dict:
        """获取插件状态"""
        pass

# 插件管理器
class PluginManager:
    """插件管理器"""

    def __init__(self):
        self.plugins = {}
        self.plugin_configs = {}

    def register_plugin(self, plugin_id: str, plugin_class, config: Dict):
        """注册插件"""
        plugin_instance = plugin_class()
        plugin_instance.initialize(config)
        self.plugins[plugin_id] = plugin_instance
        self.plugin_configs[plugin_id] = config

    def get_plugin(self, plugin_id: str) -> AlgorithmPlugin:
        """获取插件实例"""
        return self.plugins.get(plugin_id)

    def list_plugins(self, plugin_type: str = None) -> List[str]:
        """列出所有插件"""
        if plugin_type:
            return [pid for pid, plugin in self.plugins.items()
                    if plugin.plugin_type == plugin_type]
        return list(self.plugins.keys())

技术栈深度比较与选型

GUI框架比较

框架	优点	缺点	适用场景
PySide6​	官方支持、文档完善、跨平台、控件丰富	学习曲线较陡、打包体积较大	复杂桌面应用、专业工具
PyQt6​	功能强大、社区活跃、控件丰富	商用需要许可证、API变化大	商业软件、原型开发
Tkinter​	Python内置、简单易用、轻量级	界面简陋、功能有限	简单工具、教学演示
wxPython​	原生外观、跨平台	文档较少、社区较小	需要原生外观的应用

选择PySide6的原因：

• Qt框架的官方Python绑定，许可友好（LGPL）

• 强大的2D/3D图形支持

• 成熟的信号槽机制，适合仿真系统的事件驱动

• 丰富的控件和布局管理器

3D可视化比较

库	优点	缺点	适用场景
PyVista​	VTK封装友好、API简洁、性能优秀	相对较新、社区较小	科学可视化、物理仿真
Mayavi​	科学可视化功能强大、成熟稳定	API复杂、依赖多、文档较少	科研可视化、流体仿真
VisPy​	GPU加速、高性能、WebGL支持	API底层、学习成本高	实时可视化、大数据
Plotly​	交互性强、支持Web、易上手	性能一般、3D功能有限	Web应用、数据展示

选择PyVista的原因：

• 基于成熟的VTK引擎，功能强大

• Pythonic的API设计，易于使用

• 与PySide6集成良好

• 支持大规模数据的高性能渲染

科学计算与并行

核心库选择：

• NumPy/SciPy：基础科学计算，必不可少

• Numba：JIT编译，加速数值计算循环

• CuPy：GPU加速，处理大规模矩阵运算（可选）

• Dask：并行计算，处理超大规模数据（可选）

性能优化策略：

1. 热点分析：使用cProfile识别性能瓶颈

2. 向量化：尽可能使用NumPy向量运算

3. 内存优化：避免不必要的数组拷贝

4. 并行计算：对独立任务使用多进程

项目依赖清单

# requirements.txt
# 核心依赖
PySide6>=6.5.0           # GUI框架
pyvista>=0.38.0          # 3D可视化
numpy>=1.24.0            # 数值计算
scipy>=1.10.0            # 科学计算
matplotlib>=3.7.0        # 2D绘图

# 可选依赖（性能优化）
numba>=0.57.0            # JIT加速
cupy-cuda11x>=12.0.0     # GPU加速（CUDA 11）
dask>=2023.3.0           # 并行计算

# 工具库
pyyaml>=6.0              # 配置文件
h5py>=3.8.0              # 数据存储
pyqtgraph>=0.13.0        # 实时绘图
loguru>=0.7.0            # 日志记录
tqdm>=4.65.0             # 进度条

# 开发依赖
pytest>=7.3.0            # 测试框架
black>=23.3.0            # 代码格式化
mypy>=1.3.0              # 类型检查
sphinx>=6.2.0            # 文档生成

仿真器分析与比较

现有雷达仿真工具对比

工具	类型	单脉冲支持	扩展性	可视化	成本
MATLAB Phased Array​	商业	基础支持	中等	良好	昂贵
STK​	商业	部分支持	差	优秀	昂贵
CST​	商业	电磁仿真	差	优秀	昂贵
GRSS​	开源	不支持	好	简单	免费
本系统​	开源	完整支持	优秀	优秀	免费

本仿真器的独特优势

1. 专业聚焦：专门针对单脉冲雷达导引头，功能深度和专业性更强

2. 完全开源：代码完全开放，可自由修改和扩展

3. 教学友好：每步处理都可视化，适合教学和科研

4. 模块化设计：各模块可独立使用或替换

5. 高性能：采用现代Python技术栈，支持GPU加速

仿真器工作原理总览

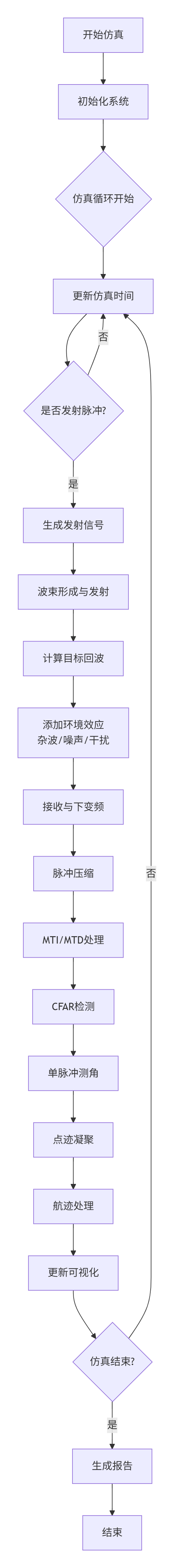

仿真循环流程图

时间管理策略

系统支持三种仿真模式：

1. 实时仿真模式

   • 严格按实际时间推进

   • 适合交互式操作和演示

   • 受限于计算性能

2. 加速仿真模式

   • 以最大速度运行仿真

   • 适合批量数据处理

   • 忽略实时性要求

3. 步进仿真模式

   • 手动控制仿真步进

   • 适合调试和分析

   • 可观察每一步的中间结果

时间管理器实现：

class TimeManager:
    """时间管理器"""

    def __init__(self, mode='realtime', time_scale=1.0):
        self.mode = mode
        self.time_scale = time_scale
        self.sim_time = 0.0
        self.real_time = 0.0
        self.paused = False

    def update(self, delta_sim):
        """更新时间"""
        if self.paused:
            return

        if self.mode == 'realtime':
            # 实时模式：等待真实时间流逝
            delta_real = delta_sim / self.time_scale
            time.sleep(delta_real)
            self.real_time += delta_real
        elif self.mode == 'accelerated':
            # 加速模式：立即推进
            pass
        elif self.mode == 'step':
            # 步进模式：等待外部触发
            return

        self.sim_time += delta_sim

    def set_mode(self, mode, time_scale=1.0):
        """设置仿真模式"""
        self.mode = mode
        self.time_scale = time_scale

    def pause(self):
        """暂停仿真"""
        self.paused = True

    def resume(self):
        """恢复仿真"""
        self.paused = False

事件驱动架构

系统采用事件驱动机制，各模块通过事件进行通信：

class Event:
    """事件基类"""
    def __init__(self, event_type, data=None, timestamp=None):
        self.type = event_type
        self.data = data
        self.timestamp = timestamp or time.time()

class EventDispatcher:
    """事件分发器"""

    def __init__(self):
        self.handlers = defaultdict(list)

    def register_handler(self, event_type, handler):
        """注册事件处理器"""
        self.handlers[event_type].append(handler)

    def dispatch(self, event):
        """分发事件"""
        for handler in self.handlers.get(event.type, []):
            handler(event)

    def post_event(self, event_type, data=None):
        """发布事件"""
        event = Event(event_type, data)
        self.dispatch(event)

# 定义系统事件
class SystemEvents:
    """系统事件定义"""
    SIMULATION_STARTED = "simulation_started"
    SIMULATION_PAUSED = "simulation_paused"
    SIMULATION_RESUMED = "simulation_resumed"
    SIMULATION_STOPPED = "simulation_stopped"
    PULSE_TRANSMITTED = "pulse_transmitted"
    TARGET_DETECTED = "target_detected"
    TRACK_UPDATED = "track_updated"
    VISUALIZATION_UPDATE = "visualization_update"

总结与下篇预告

本篇总结

本文详细阐述了单脉冲雷达导引头仿真器的顶层设计。我们明确了设计目的、目标用户，规划了功能全景，讲解了核心知识点，设计了开放式模块化架构，比较了技术栈选择，并概述了仿真器的工作原理。

关键收获：

1. 清晰的需求分析是成功的基础

2. 模块化设计确保系统的可维护性和可扩展性

3. 正确的技术选型能大幅提升开发效率

4. 事件驱动的架构适合仿真系统的复杂交互

下篇预告：《第二篇：仿真引擎------构建系统跳动的心脏》

在下一篇中，我们将深入实现仿真引擎的核心：

1. 事件调度器：精确的时间管理和事件处理

2. 组件管理器：模块化组件的动态加载与通信

3. 数据总线：统一的数据流管理和分发

4. 配置系统：灵活的参数配置和管理

5. 性能监控：实时性能统计和优化建议

我们将从零开始构建一个高效、灵活、可扩展的仿真引擎框架，为后续的信号处理和可视化模块奠定坚实基础。
