一、NAT 类型核心对比表
NAT（Network Address Translation，网络地址转换） 是一种将私有网络IP地址转换为公网IP地址的技术，让多个内网设备能共享少量公网IP安全访问互联网，同时隐藏内部网络结构。
| NAT 类型 | 核心特点 | 公网IP利用率 | 典型应用场景 |
|---|---|---|---|
| 静态NAT | 一对一固定映射，双向通信 | 低（1:1） | 内网服务器需固定公网IP对外提供服务（Web/FTP） |
| 动态NAT (No-PAT) | 多对多动态映射，不转换端口 | 中（会话数=公网IP数） | 特殊协议需保留原始端口（如部分VoIP、游戏） |
| NAPT (PAT) | 多对少映射 + 端口转换 | 高（成百上千设备共享） | 企业/校园网多用户共享上网（最常用） |
| Easy IP | 直接使用出接口公网IP + 端口转换 | 极高（仅需1个IP） | 家庭/小企业（PPPoE拨号、单公网IP场景） |
| NAT Server | 目的地址转换：公网→内网端口映射 | - | 将内网服务器（Web/FTP）安全发布至互联网 |
关键区分：
- No-PAT vs NAPT ：
no-pat参数决定是否启用端口转换- Easy IP 本质：是 NAPT 的特例（地址池 = 接口IP）
- NAT Server ≠ 静态NAT ：前者专注入向流量 （公网访问内网服务），后者专注出向流量
二、详细配置步骤（命令解析）
1： 静态NAT（内网服务器固定映射）
# 进入公网出接口
[R2] interface GigabitEthernet 0/0/1
# 命令解析：将内网192.168.1.1固定映射为公网202.100.10.6（双向生效）
[R2-GigabitEthernet0/0/1] nat static global 202.100.10.6 inside 192.168.1.1
[R2-GigabitEthernet0/0/1] nat static global 202.100.10.7 inside 192.168.1.2
# 适用场景：内网Web服务器需被外网通过固定公网IP访问2： 动态NAT (No-PAT) --- 无端口转换
# 创建公网地址池（202.100.10.100～120）
[R2] nat address-group 1 202.100.10.100 202.100.10.120
# 定义需转换的内网网段（ACL 2000）
[R2] acl 2000
[R2-acl-basic-2000] rule permit source 192.168.1.0 0.0.0.255
[R2-acl-basic-2000] quit
# 应用No-PAT：仅转换IP，保留原始端口（关键：末尾加 no-pat）
[R2] interface GigabitEthernet 0/0/1
[R2-GigabitEthernet0/0/1] nat outbound 2000 address-group 1 no-pat
# 注意：公网IP耗尽后新连接将失败（无端口复用）3： NAPT (PAT) --- 端口复用（企业主流方案）
# 地址池与ACL配置同No-PAT（略）
# 关键区别：省略 no-pat → 启用端口转换
[R2] interface GigabitEthernet 0/0/1
[R2-GigabitEthernet0/0/1] nat outbound 2000 address-group 1
# 效果：192.168.1.10:5000 → 202.100.10.100:62001（端口动态分配）4： Easy IP --- 零地址池配置
[R1] acl 2000
[R1-acl-basic-2000] rule permit source 192.168.1.0 0.0.0.255
[R1-acl-basic-2000] quit
# 直接绑定ACL到出接口（自动使用接口IP作转换地址）
[R1] interface GigabitEthernet 0/0/1
[R1-GigabitEthernet0/0/1] nat outbound 2000
# 优势：无需维护地址池，适合PPPoE拨号等动态公网IP环境5： NAT Server --- 发布内网服务
[R2] interface GigabitEthernet 0/0/1
# 映射Web服务（公网202.100.10.6:80 → 内网192.168.1.10:80）
[R2-GigabitEthernet0/0/1] nat server protocol tcp global 202.100.10.6 80 inside 192.168.1.10 80
# 映射FTP服务（示例）
[R2-GigabitEthernet0/0/1] nat server protocol tcp global 202.100.10.6 21 inside 192.168.1.11 21
# 安全提示：仅开放必要端口，避免全端口映射（知识库[3]强调精准映射）三、验证与排错命令
| 场景 | 命令 | 作用说明 |
|---|---|---|
| 查看会话 | display nat session all |
实时验证地址/端口转换是否生效（知识库[7]核心命令） |
| 静态NAT | display nat static |
检查静态映射配置 |
| NAT Server | display nat server |
确认服务端口映射关系 |
| 地址池状态 | display nat address-group |
检查地址池使用率（排查No-PAT失败） |
| ACL匹配 | display acl 2000 |
确认内网源地址是否被正确匹配 |
高频排错点
- 环路问题 ：静态NAT需配置回程路由（知识库[3]：
ip route-static 10.1.1.0 24 10.1.100.254） - ACL遗漏：NAPT/Easy IP 依赖ACL，未匹配流量不转换
- 接口错配 ：NAT策略必须配置在公网出接口（非内网接口）
- 协议限制：IPSec等含IP头校验的协议需额外配置（知识库[5]）

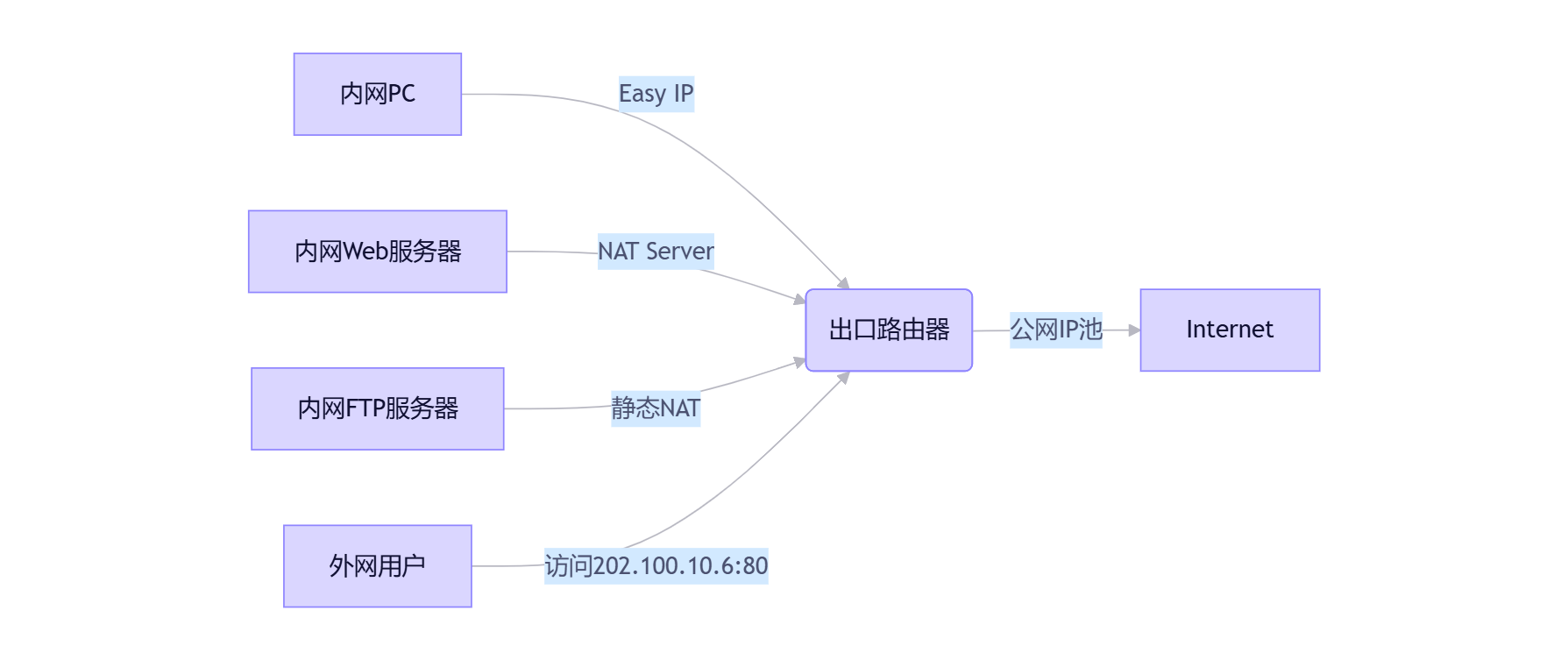

四、综合应用场景示例
- 员工上网：Easy IP（单公网IP场景）或 NAPT（多公网IP池）
- 官网访问：NAT Server 精准映射 80/443 端口
- 运维需求：静态NAT 为管理服务器分配固定公网IP
- 安全加固：结合ACL限制转换源（知识库[5]强调ACL协作）
