学习日志23-路由高级特性(静态路由)

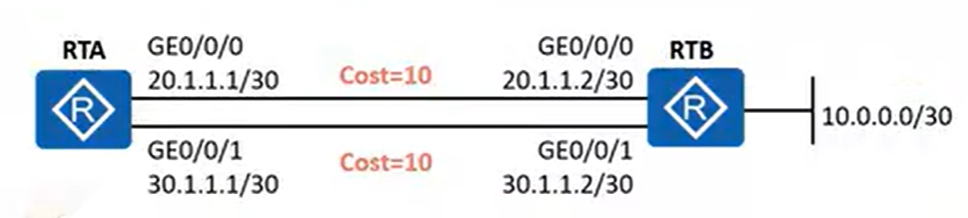

  • 等价路由
    • 来源相同、开销相同的路由都会被加入到路由表,形成的路由为等价路由(两个路由条目指向的目的网段相同,但是具有不同的下一跳地址),路由转发会将流量分布到多条路径上。
    • 路由表中存在等价路由后,前往该目的网段的IP报文路由器会通过所有有效接口、下一跳转发,这种行为被称为负载分担。

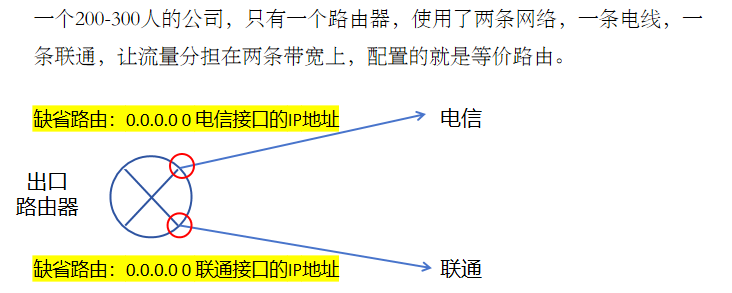

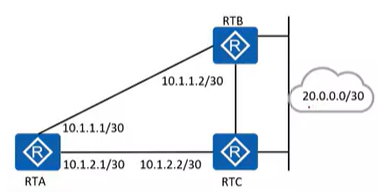

    • 应用场景:

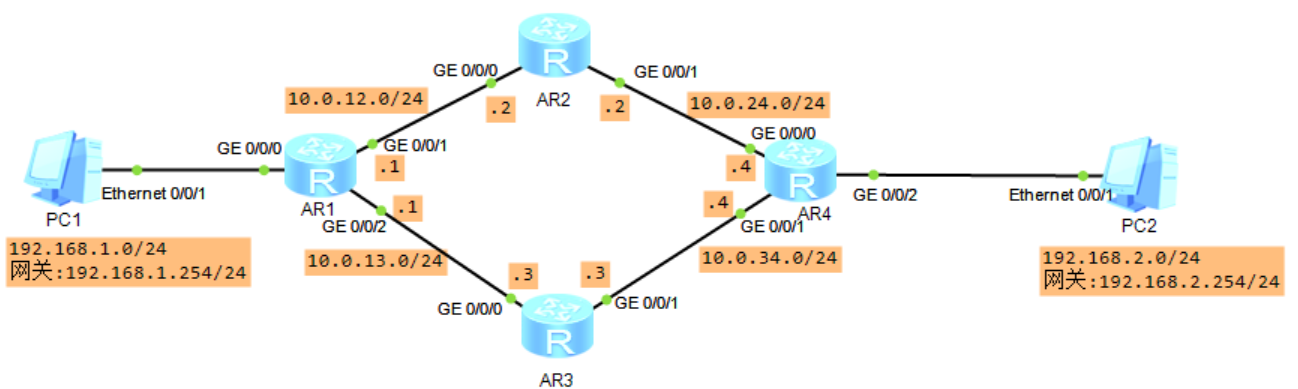

    • 配置过程:PC1访问PC2的时候,流量既要跑下面的路径,又跑上面的路径。
      • 配置两台PC的信息和各个路由各个接口的IP。PC1的网关配置在AR1的g0接口,PC2的网关配置在AR4的g2接口。ip address IP地址 掩码

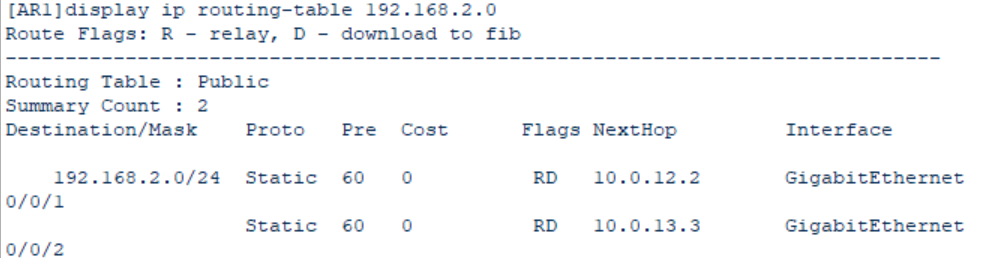

      • AR1上配置两条静态路由信息,通往AR2和通往AR3的(同一个网段,两个下一跳地址),流量分两条路径走:
      • AR2和AR3,去往192.168.2.0的路由条目,以及去往192.168.1.0的回包路由条目;各自配置两条路由条目。

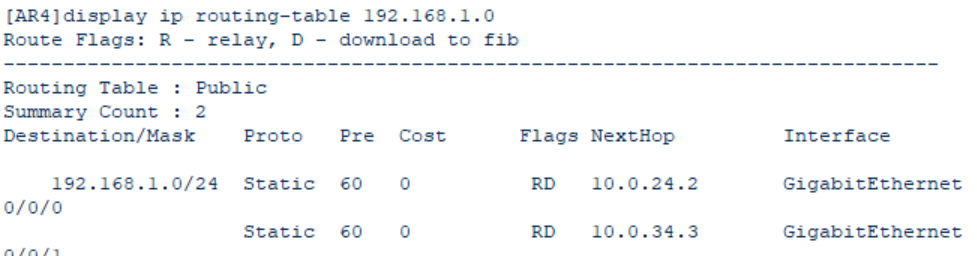

      • AR4:回程路由,也是两条等价路由,通往AR2和AR3:

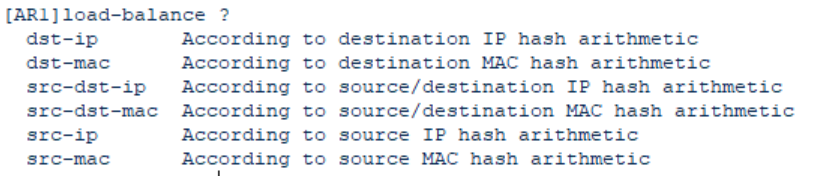

      • 怎么确定走哪条链路?哈希算法算哈希值(链路聚合中也使用),负载分担基于什么条件计算,随机分配流量:
  • 浮动路由:主用路由的备份路由,保证链路故障时提供备份路由,主用路由下一跳可达时该备份路由不会出现在路由表。
    • 静态路由支持配置时手动指定优先级,可以通过配置目的地址/掩码相同、优先级不同(优先级越小越优先)、下一跳不同的静态路由,实现转发路径的备份。
    • 配置优先级,静态路由默认优先级60,把AR3这一条设置为浮动路由

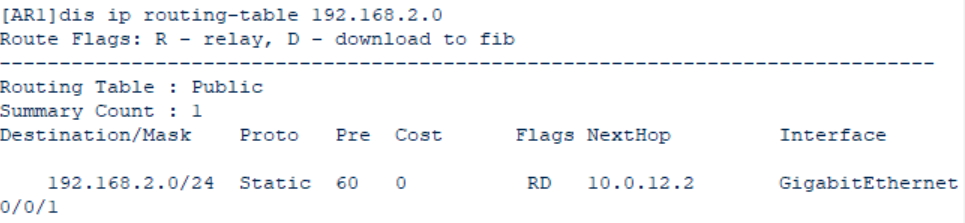

    • 查看通往192.168.2.0的路由表,AR3这一条路由条目隐藏了

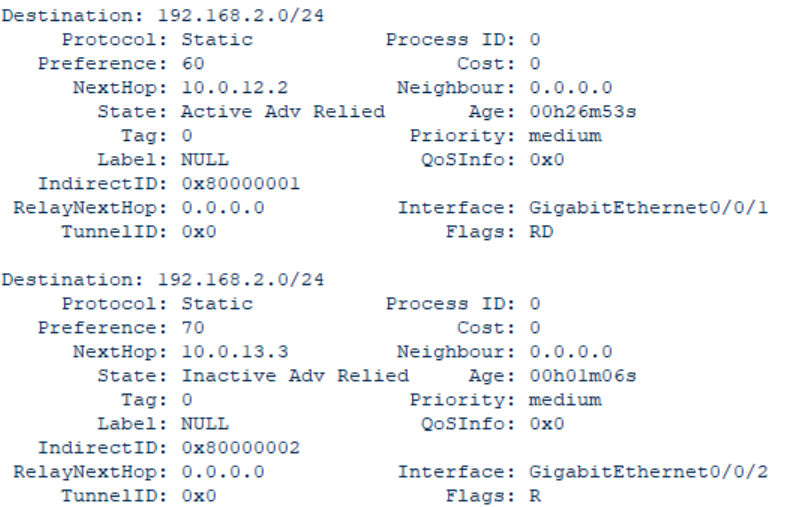

    • 查看隐藏的路由信息:
    • 同时AR4的路由条目也得改,直接输入命令,把原来的覆盖掉:

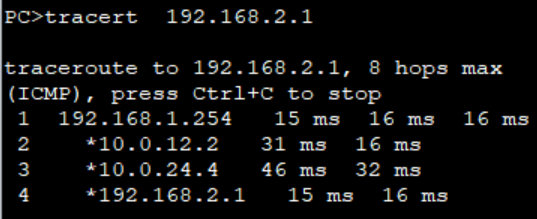

    • 在PC下查看流量走向:
    • 把AR2两边的线删掉,就切换到浮动路由了。
