STM32(13)-- 位带操作

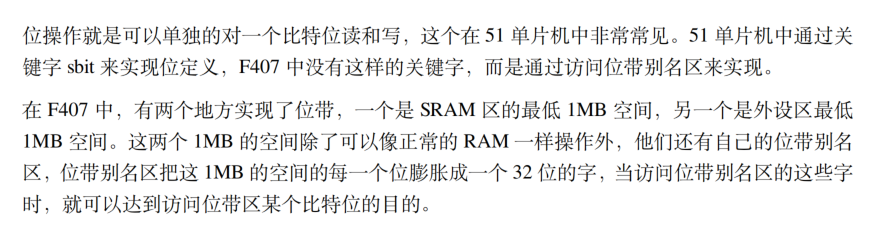

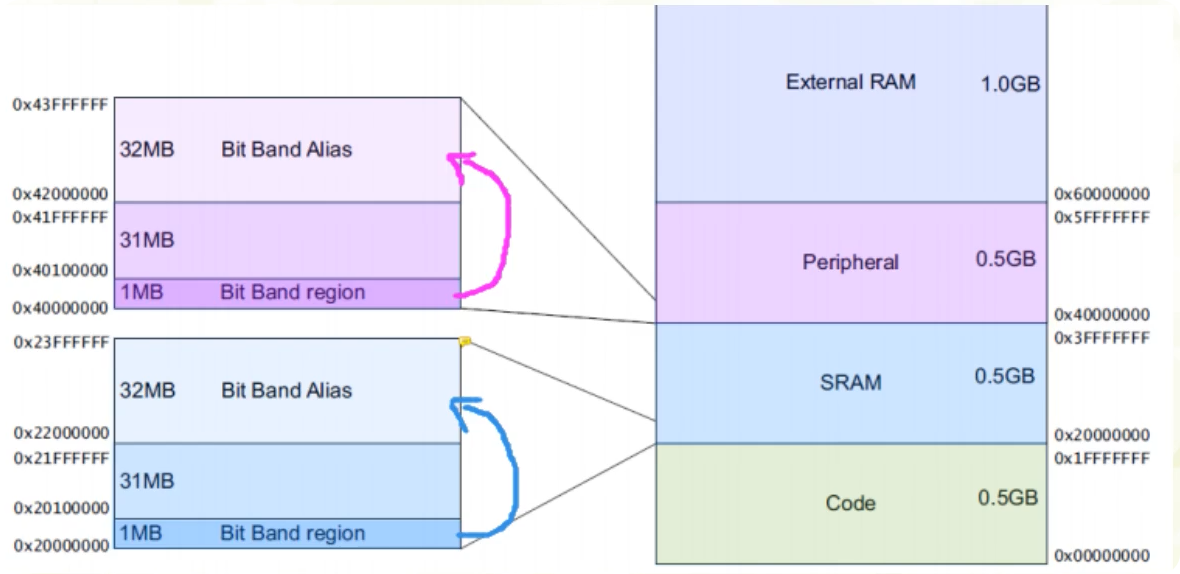

1. 位带简介

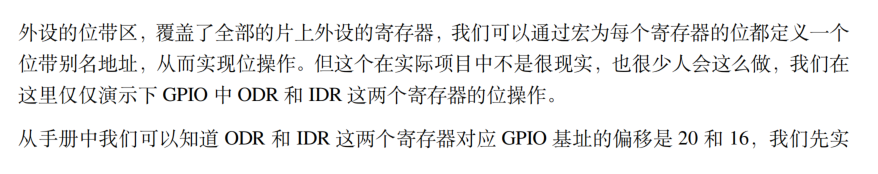

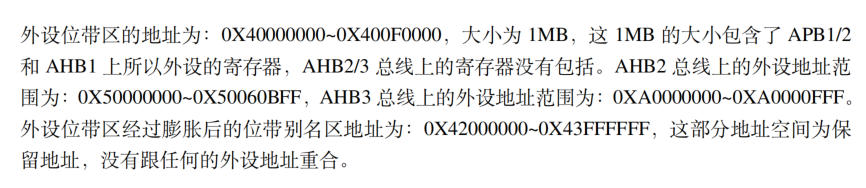

2. 外设位带区

3. SRAM位带区

4. 位带区和位带别名区的转换

LSB 是 Least Significant Bit 的缩写,中文一般叫 最低有效位。

简单说就是:

一个二进制数里,权值最小、最右边的那一位。

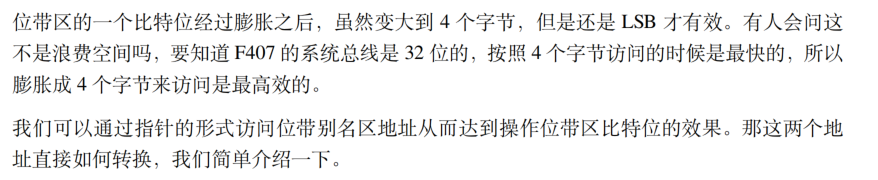

这段话里的 "LSB 有效" 是什么意思

结合你提到的 F407 / 32 位系统 / 4 字节访问:

  • 位带区里的 1 个 bit 被"膨胀"成 32 位(4 字节)

  • 实际上:

    • 只有最低位(LSB)有意义

    • 其余 31 位只是填充出来的

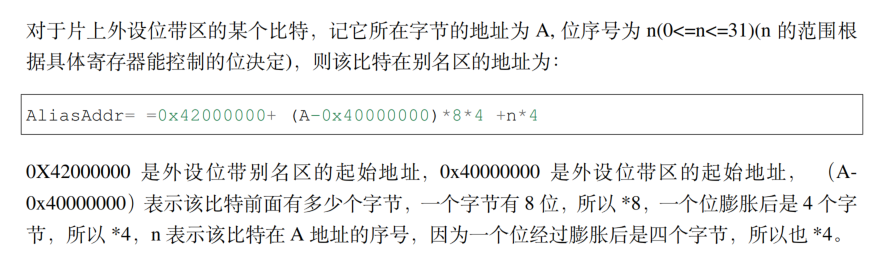

4.1 外设位带别名区地址

每个位膨胀为32位的字,对应32个地址,通过地址访问这些位

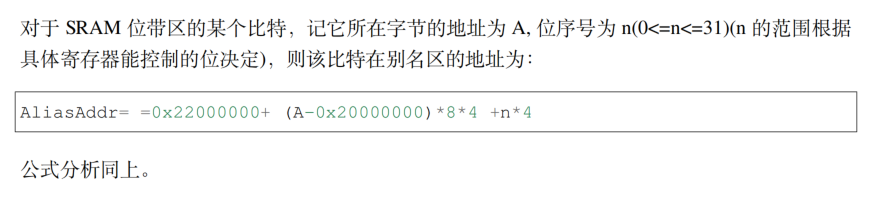

4.2 SRAM位带别名区地址

4.3 统一公式

5. 位带操作

5.1 GPIO寄存器映射

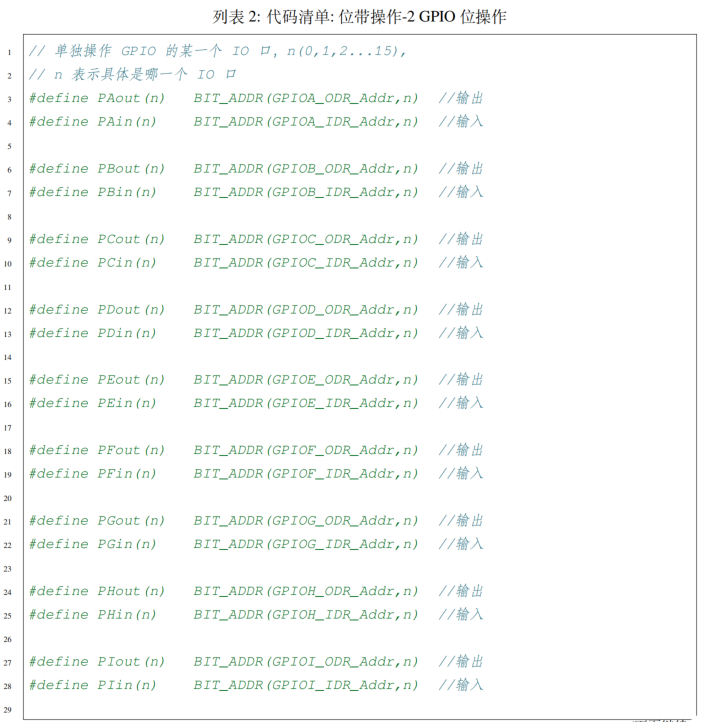

5.2 GPIO位操作

6. 主函数实现
