1. Rabbit MQ 的传输模型

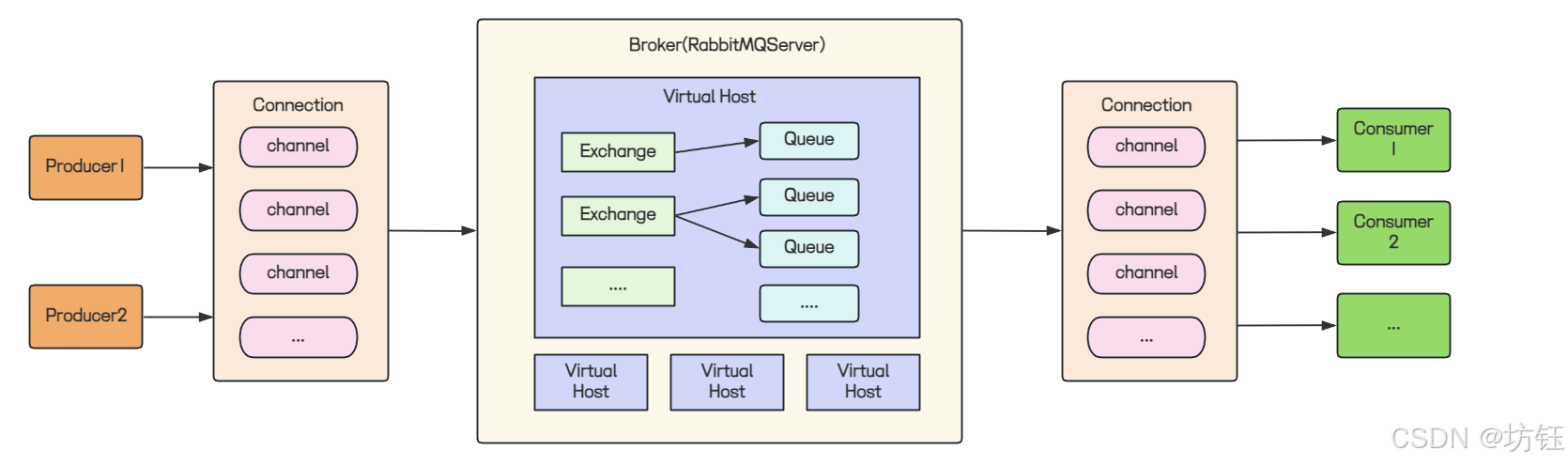

Rabbit MQ 的结构模型及工作流程如下

Rabbit MQ 简单来说就是一个生产者消费者模型，负责消息接受，储存，转发

1.1 生产者和消费者

Producer：生产者，Rabbit MQ 的客户端，负责向Rabbit MQ 发送消息

Consumer：消费者，Rabbit MQ 的客户端，负责从Rabbit MQ 接收消息

Broker：就是 Rabbit MQ ，负责接受和发送消息

1.2 连接和信道

Connection：连接，客户端和 Rabbit MQ 的一个 TCP 连接，负责传输客户端和服务器之间的各种信息

Channel：信道，Channel 是建立在 Connecton 连接上的一个抽象层，一个 TCP 连接可以有多个Channel，连接上的消息接受和发送都依靠与 Channel 来实现的

1.3 虚拟机

Virtual host ：虚拟机，虚拟概念，相当于另一台主机，一个 Broker 上可以有多个虚拟机

1.4 队列

Queue：队列，为Rabbit MQ 的底层内部对象，用于存储消息

多个消费者可以消费同一个队列

1.5 交换机

Exchange：交换机，消息到达 Broker 的第一站，负责接受生产者的消息，并把消息路由到对应的 Queue 上，交换机是进行消息的路由，根据规则来决定路由到那个队列上

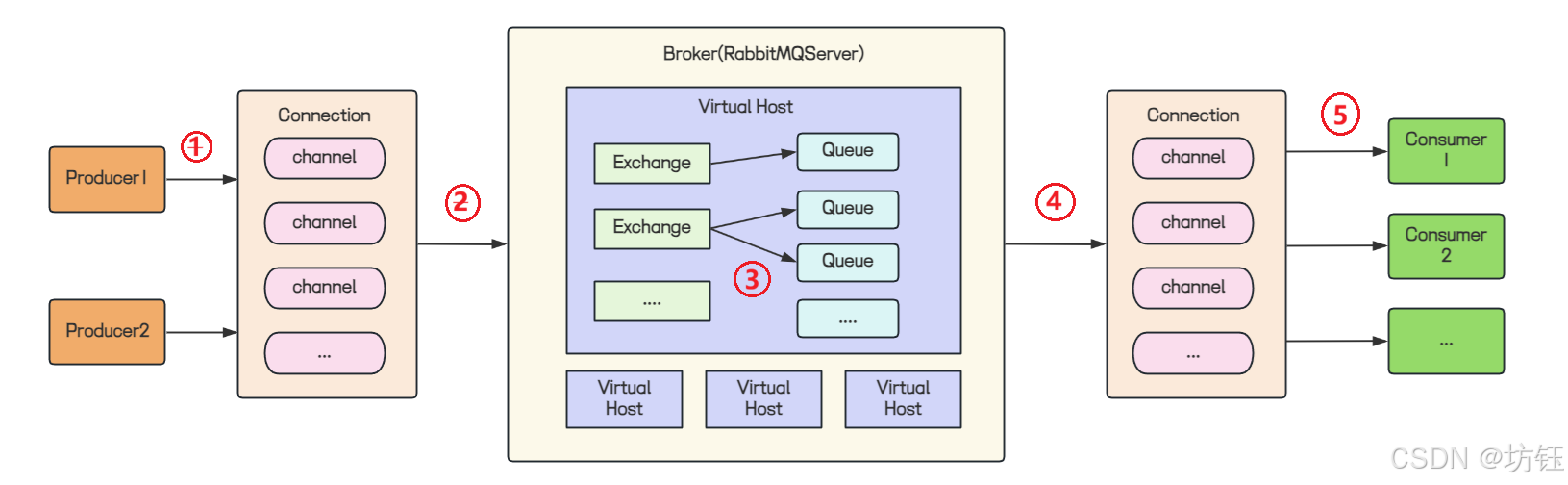

1.6 Rabbit MQ 的工作流程

Producer 生产了一条消息，并与 Broker 建立了一个 Connection ，开启了一个 Channel

Producer 声明一个 Exchange 路由消息，声明一个 Queue 存放消息

由 Exchange 把消息路由到对应的 Queue

Consumer 与 Broker 建立一个 Connection ，开启一个 Channel

Consumer 根据上方规则，取出消息，正常消费

2. AMQP 协议

AMQP 是一种高级消息队列协议，AMQP 定义一套确定的消息交换功能，包含交换机，队列等......，使生产者能够将消息发送到交换机，路由到队列，在由消费者从队列中取出消息

Rabbit MQ 就是遵守 AMQP 协议的，AMQP 的结构模型和Rabbit MQ 的结构模型是一样的

3. Rabbit MQ 代码实现

3.1 引入依赖

cpp 复制代码

<dependency>
 <groupId>com.rabbitmq</groupId>
 <artifactId>amqp-client</artifactId>
 <version>5.7.3</version>
</dependency>

3.2 生产者代码

3.2.1 创建连接

java 复制代码

//创建连接工厂
ConnectionFactory factory = new ConnectionFactory();
//设置参数
factory.setHost("47.97.84.56");
factory.setPort(5672);
factory.setVirtualHost("test");

factory.setUsername("study");
factory.setPassword("123456");

//建立连接
Connection connection = factory.newConnection();

3.2.2 创建信道

java 复制代码

//创建信道
Channel channel = connection.createChannel();

3.2.3 声明一个队列

java 复制代码

/*
queueDeclare(String queue, boolean durable, boolean exclusive,
boolean autoDelete, Map<String, Object> arguments)
queue: 队列名称
durable: 是否持久化，true->为持久化，持久化的数据会存盘，服务器重启，数据不会丢失
exclusive: 是否独占, 只能有⼀个消费者监听队列，当Connection关闭时, 是否删除队列
autoDelete: 是否自动删除，当没有Consumer时，自动删除
*/

//如果没有 ok1 队列，则会自动创建，如果有，则不创建
channel.queueDeclare("ok1",true,false,false,null);

3.2.4 发送信息

当信息到达Rabbit MQ后，会先进入交换机中，如不特殊声明，则使用内置交换机，内置交换机的名称为（""），路由到对应的队列

java 复制代码

/*
basicPublish(String exchange, String routingKey, AMQP.BasicProperties props, byte[] body)
exchange: 交换机名称，非特定情况下，内置交换机名称为 ""
routingKey: 路由名称，routingKey = 队列名称
props: 配置信息
body: 消息数据
*/
String msg = "Hello Rabbit MQ!";
//使用内置交换机，默认名称为 ""，routingKey 和队列名称一致，才能路由到对应的队列中
channel.basicPublish("","ok1",null,msg.getBytes(StandardCharsets.UTF_8));
System.out.println(msg + "消息发送成功！");

3.2.5 释放资源

用完Rabbit MQ 后及时关闭资源是一个好习惯

java 复制代码

//关闭资源，必须先关闭信道，再关闭连接
channel.close();
connection.close();

3.3 消费者代码

前几步骤和上述一致，建立工厂，建立连接，声明信道和队列，消费消息时有差别

java 复制代码

//消费信息
/*
basicConsume(String queue, boolean autoAck, Consumer callback)
queue: 队列名称
autoAck: 是否⾃动确认, 消费者收到消息之后,⾃动和MQ确认
callback: 回调对象
*/
System.out.println("消费者启动...");
DefaultConsumer consumer = new DefaultConsumer(channel) {
    /*
    回调⽅法, 当收到消息后, 会⾃动执⾏该⽅法
    consumerTag: 标识
    envelope: 获取⼀些信息, 交换机, 路由key
    properties:配置信息
    body:数据
    */
    @Override
    public void handleDelivery(String consumerTag, Envelope envelope,
                               AMQP.BasicProperties properties, byte[] body) throws IOException {
        System.out.println("接收到消息 " + new String(body));
    }
};
channel.basicConsume("ok1",true,consumer);
//等待消费者消费
TimeUnit.SECONDS.sleep(5);

4. 生产者和消费者源码

4.1 生产者

java 复制代码

public class Producer {

    public static void main(String[] args) throws IOException, TimeoutException {
        //创建连接工厂
        ConnectionFactory factory = new ConnectionFactory();
        //设置参数
        factory.setHost("47.97.84.56");
        factory.setPort(5672);
        factory.setVirtualHost("test");
        factory.setUsername("study");
        factory.setPassword("123456");
        //建立连接
        Connection connection = factory.newConnection();

        //创建信道
        Channel channel = connection.createChannel();

        /*
        queueDeclare(String queue, boolean durable, boolean exclusive,
        boolean autoDelete, Map<String, Object> arguments)
        queue: 队列名称
        durable: 是否持久化，true->为持久化，持久化的数据会存盘，服务器重启，数据不会丢失
        exclusive: 是否独占, 只能有⼀个消费者监听队列，当Connection关闭时, 是否删除队列
        autoDelete: 是否自动删除，当没有Consumer时，自动删除
        */

        //如果没有 ok1 队列，则会自动创建，如果有，则不创建
        channel.queueDeclare("ok1",true,false,false,null);

        /*
        basicPublish(String exchange, String routingKey, AMQP.BasicProperties props, byte[] body)
        exchange: 交换机名称，非特定情况下，内置交换机名称为 ""
        routingKey: 路由名称，routingKey = 队列名称
        props: 配置信息
        body: 消息数据
        */
        System.out.println("生产者启动...");
        String msg = "Hello Rabbit MQ!";
        //使用内置交换机，默认名称为 ""，routingKey 和队列名称一致，才能路由到对应的队列中
        channel.basicPublish("","ok1",null,msg.getBytes(StandardCharsets.UTF_8));
        System.out.println(msg + "消息发送成功！");

        //关闭资源，必须先关闭信道，再关闭连接
        channel.close();
        connection.close();
    }

}

4.2 消费者

java 复制代码

public class Consumerr {

    public static void main(String[] args) throws IOException, TimeoutException, InterruptedException {

        //创建连接工厂
        ConnectionFactory factory = new ConnectionFactory();

        //设置参数
        factory.setHost("47.97.84.56");
        factory.setPort(5672);
        factory.setVirtualHost("test");
        factory.setUsername("study");
        factory.setPassword("123456");

        //建立连接
        Connection connection = factory.newConnection();

        //创建信道
        Channel channel = connection.createChannel();

        //创建队列
        channel.queueDeclare("ok1",true,false,false,null);

        //消费信息
        /*
        basicConsume(String queue, boolean autoAck, Consumer callback)
        queue: 队列名称
        autoAck: 是否⾃动确认, 消费者收到消息之后,⾃动和MQ确认
        callback: 回调对象
        */
        System.out.println("消费者启动...");
        DefaultConsumer consumer = new DefaultConsumer(channel) {
            /*
            回调⽅法, 当收到消息后, 会⾃动执⾏该⽅法
            consumerTag: 标识
            envelope: 获取⼀些信息, 交换机, 路由key
            properties:配置信息
            body:数据
            */
            @Override
            public void handleDelivery(String consumerTag, Envelope envelope,
                                       AMQP.BasicProperties properties, byte[] body) throws IOException {
                System.out.println("接收到消息 " + new String(body));
            }
        };
        channel.basicConsume("ok1",true,consumer);
        //等待消费者消费
        TimeUnit.SECONDS.sleep(5);
        //7. 释放资源 消费者相当于是⼀个监听程序, 不需要关闭资源
        //顺序不可改变
        //channel.close();
        //connection.close();

    }

}

5. 小结

以上就是对Rabbit MQ 的结构详解，传输机制介绍，具体还需宝子们去实践，如果觉得该博客对你有用的话，希望一键三连，点个关注不迷路，谢谢支持
