【协同编辑|第十二天】通过WebSocket，Disruptor 无锁队列实现协同编辑

目录

方案设计

实时性：

避免协作冲突

用户状态设置

后端开发

1.websocket拦截器

[WebSocket 处理器](#WebSocket 处理器)

[WebSocket 配置](#WebSocket 配置)

[扩展知识 - Disruptor 优化](#扩展知识 - Disruptor 优化)

[Disruptor 介绍](#Disruptor 介绍)

[Disruptor 实战](#Disruptor 实战)

---

本部分内容主要来源于鱼皮智能协图云图库部分，并在笔者个人项目学习的基础上进行扩展衍生。由于项目开发文档已经足够详细，因此这里只记录要点。

方案设计

协同编辑的核心是要求实时与防止协作冲突。

实时性：

选取websocket实现。

websocket的特点：全双工，持续连接，基于http之上。

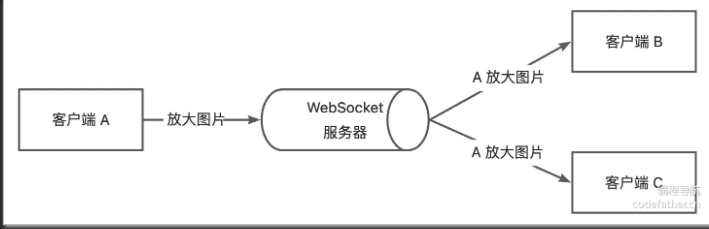

实现流程

websocket的实现方式

实现方式	特点	优点	缺点	适用场景
原生 WebSocket	低层 API，手动管理连接与消息	轻量、灵活、适用于简单点对点通信	需要手动管理会话和分发，不支持 STOMP	简单的实时推送，低并发场景
WebSocket + STOMP + SockJS	基于 STOMP，支持发布 / 订阅模式	支持 STOMP、消息代理、适配 SockJS	依赖外部代理，配置较复杂	聊天室、多人协作，高级实时应用
WebFlux + Reactive WebSocket	基于 WebFlux 的响应式实现	高并发、非阻塞、适用于大流量场景	学习曲线高，不支持 STOMP	高并发场景、大数据流推送

这里使用第一种，并且由于有Spring WebSocket框架的封装，因此没有直接endpoint类，与这里的笔记不同。

避免协作冲突

最直接的方法是上锁，只允许一名用户编辑图片。

扩展思路：实时协同 OT 算法

通过对用户操作上下文的转化确保因果一致性。

实时协同 OT 算法（Operational Transformation）是一种支持分布式系统中多个用户实时协作编辑的核心算法，广泛应用于在线文档协作等场景。OT 算法的主要功能是解决并发编辑冲突，确保编辑结果在所有用户终端一致。

OT 算法其实很好理解，先看下 3 个核心概念：

• 操作 (Operation)：表示用户对协作内容的修改，比如插入字符、删除字符等。

• 转化 (Transformation)：当多个用户同时编辑内容时，OT 会根据操作的上下文将它们转化，使得这些操作可以按照不同的顺序应用而结果保持一致。

• 因果一致性：OT 算法确保操作按照用户看到的顺序被正确执行，即每个用户的操作基于最新的内容状态。

用户状态设置

事件触发者（用户 A 的动作）	事件类型（发送消息）	事件消费者（其他用户的处理）
用户 A 建立连接，加入编辑	INFO	显示 "用户 A 加入编辑" 的通知
用户 A 进入编辑状态	ENTER_EDIT	其他用户界面显示 "用户 A 开始编辑图片"，锁定编辑状态
用户 A 执行编辑操作	EDIT_ACTION	放大 / 缩小 / 左旋 / 右旋当前图片
用户 A 退出编辑状态	EXIT_EDIT	解锁编辑状态，提示其他用户可以进入编辑状态
用户 A 断开连接，离开编辑	INFO	显示 "用户 A 离开编辑" 的通知，并释放编辑状态
用户 A 发送了错误的消息	ERROR	显示错误消息的通知

后端开发

开发流程：引入依赖-定义数据模型-websocket拦截器-websocket处理器-websocket配置

1.websocket拦截器

此外，由于 HTTP 和 WebSocket 的区别，我们不能在后续收到前端消息时直接从 request 对象中获取到登录用户信息，因此也需要通过 WebSocket 拦截器，为即将建立连接的 WebSocket 会话指定一些属性，比如登录用户信息、编辑的图片 id 等。

编写拦截器的代码，需要实现 HandshakeInterceptor 接口：

@Component
@Slf4j
public class WsHandshakeInterceptor implements HandshakeInterceptor {

    @Resource
    private UserService userService;

    @Resource
    private PictureService pictureService;

    @Resource
    private SpaceService spaceService;

    @Resource
    private SpaceUserAuthManager spaceUserAuthManager;

    @Override
    public boolean beforeHandshake(@NotNull ServerHttpRequest request, @NotNull ServerHttpResponse response, @NotNull WebSocketHandler wsHandler, @NotNull Map<String, Object> attributes) {
        if (request instanceof ServletServerHttpRequest) {
            HttpServletRequest servletRequest = ((ServletServerHttpRequest) request).getServletRequest();

            String pictureId = servletRequest.getParameter("pictureId");
            if (StrUtil.isBlank(pictureId)) {
                log.error("缺少图片参数，拒绝握手");
                return false;
            }
            User loginUser = userService.getLoginUser(servletRequest);
            if (ObjUtil.isEmpty(loginUser)) {
                log.error("用户未登录，拒绝握手");
                return false;
            }

            Picture picture = pictureService.getById(pictureId);
            if (picture == null) {
                log.error("图片不存在，拒绝握手");
                return false;
            }
            Long spaceId = picture.getSpaceId();
            Space space = null;
            if (spaceId != null) {
                space = spaceService.getById(spaceId);
                if (space == null) {
                    log.error("空间不存在，拒绝握手");
                    return false;
                }
                if (space.getSpaceType() != SpaceTypeEnum.TEAM.getValue()) {
                    log.info("不是团队空间，拒绝握手");
                    return false;
                }
            }
            List<String> permissionList = spaceUserAuthManager.getPermissionList(space, loginUser);
            if (!permissionList.contains(SpaceUserPermissionConstant.PICTURE_EDIT)) {
                log.error("没有图片编辑权限，拒绝握手");
                return false;
            }

            attributes.put("user", loginUser);
            attributes.put("userId", loginUser.getId());
            attributes.put("pictureId", Long.valueOf(pictureId));
        }
        return true;
    }

    @Override
    public void afterHandshake(@NotNull ServerHttpRequest request, @NotNull ServerHttpResponse response, @NotNull WebSocketHandler wsHandler, Exception exception) {
    }
}

要点：

1.websocket是长连接，握手后没有httpservletrequest对象，因此需要把关键信息存入会话中。

attributes.put()

2.通过解析原生的HttpServletRequest进行合法性校验

WebSocket 处理器

@Component                            //文本消息专用处理器
public class PictureEditHandler extends TextWebSocketHandler {

    @Resource
    private UserService userService;
    @Resource
    private PictureEditEventProducer pictureEditEventProducer;

    private final Map<Long, Long> pictureEditingUsers = new ConcurrentHashMap<>();


    private final Map<Long, Set<WebSocketSession>> pictureSessions = new ConcurrentHashMap<>();



    @Override//当前会话关闭
    public void afterConnectionClosed(WebSocketSession session, @NotNull CloseStatus status) throws Exception {
        Map<String, Object> attributes = session.getAttributes();
        Long pictureId = (Long) attributes.get("pictureId");
        User user = (User) attributes.get("user");

        handleExitEditMessage(null, session, user, pictureId);

        //去除已关闭的会话
        Set<WebSocketSession> sessionSet = pictureSessions.get(pictureId);
        if (sessionSet != null) {
            sessionSet.remove(session);
            if (sessionSet.isEmpty()) {
                pictureSessions.remove(pictureId);
            }
        }

        //广播
        PictureEditResponseMessage pictureEditResponseMessage = new PictureEditResponseMessage();
        pictureEditResponseMessage.setType(PictureEditMessageTypeEnum.INFO.getValue());
        String message = String.format("%s离开编辑", user.getUserName());
        pictureEditResponseMessage.setMessage(message);
        pictureEditResponseMessage.setUser(userService.getUserVO(user));
        broadcastToPicture(pictureId, pictureEditResponseMessage);
    }


    @Override
    protected void handleTextMessage(WebSocketSession session, TextMessage message) throws Exception {

        PictureEditRequestMessage pictureEditRequestMessage = JSONUtil.toBean(message.getPayload(), PictureEditRequestMessage.class);

        Map<String, Object> attributes = session.getAttributes();
        User user = (User) attributes.get("user");
        Long pictureId = (Long) attributes.get("pictureId");

        pictureEditEventProducer.publishEvent(pictureEditRequestMessage, session, user, pictureId);
    }

    @Override//当前会话建立连接
    public void afterConnectionEstablished(WebSocketSession session) throws Exception {

        User user = (User) session.getAttributes().get("user");
        Long pictureId = (Long) session.getAttributes().get("pictureId");

        pictureSessions.putIfAbsent(pictureId, ConcurrentHashMap.newKeySet());
        pictureSessions.get(pictureId).add(session);


        PictureEditResponseMessage pictureEditResponseMessage = new PictureEditResponseMessage();
        pictureEditResponseMessage.setType(PictureEditMessageTypeEnum.INFO.getValue());
        String message = String.format("%s加入编辑", user.getUserName());
        pictureEditResponseMessage.setMessage(message);
        pictureEditResponseMessage.setUser(userService.getUserVO(user));

        broadcastToPicture(pictureId, pictureEditResponseMessage);
    }


    private void broadcastToPicture(Long pictureId, PictureEditResponseMessage pictureEditResponseMessage, WebSocketSession excludeSession) throws Exception {
        Set<WebSocketSession> sessionSet = pictureSessions.get(pictureId);
        if (CollUtil.isNotEmpty(sessionSet)) {
            //Jackson 库的核心类，用于将 Java 对象和 JSON 字符串之间相互转换（序列化 / 反序列化）
            ObjectMapper objectMapper = new ObjectMapper();
            //Jackson 的自定义扩展模块，用于注册自定义的序列化器、反序列化器，修改 Jackson 的默认序列化行为。
            SimpleModule module = new SimpleModule();
            //为 ** 包装类型Long** 注册序列化器，序列化时将Long对象转换为字符串类型。
            module.addSerializer(Long.class, ToStringSerializer.instance);
            //基本数据类型long（Long.TYPE等价于long）注册序列化器，
            module.addSerializer(Long.TYPE, ToStringSerializer.instance);
           //将自定义模块注册到ObjectMapper中，使上述 Long 类型序列化配置生效。
            objectMapper.registerModule(module);
            //将Java对象pictureEditResponseMessage转换为JSON字符串
            String message = objectMapper.writeValueAsString(pictureEditResponseMessage);

            TextMessage textMessage = new TextMessage(message);
            for (WebSocketSession session : sessionSet) {

                if (excludeSession != null && excludeSession.equals(session)) {
                    continue;
                }
                //判断session是否打开
                if (session.isOpen()) {
                    //传播消息
                    session.sendMessage(textMessage);
                }
            }
        }
    }

    private void broadcastToPicture(Long pictureId, PictureEditResponseMessage pictureEditResponseMessage) throws Exception {
        broadcastToPicture(pictureId, pictureEditResponseMessage, null);
    }
    //进入编辑状态
    public void handleEnterEditMessage( PictureEditRequestMessage pictureEditRequestMessage, WebSocketSession session,User user, Long pictureId) throws Exception {
        //排他性校验
        if (!pictureEditingUsers.containsKey(pictureId)) {
            //进入编辑状态
            pictureEditingUsers.put(pictureId, user.getId());
            //广播消息
            PictureEditResponseMessage pictureEditResponseMessage = new PictureEditResponseMessage();
            pictureEditResponseMessage.setType(PictureEditMessageTypeEnum.ENTER_EDIT.getValue());
            String message = String.format("%s开始编辑图片", user.getUserName());
            pictureEditResponseMessage.setMessage(message);
            pictureEditResponseMessage.setUser(userService.getUserVO(user));
            broadcastToPicture(pictureId, pictureEditResponseMessage);
        }
    }

    //执行编辑操作
    public void handleEditActionMessage(PictureEditRequestMessage pictureEditRequestMessage, WebSocketSession session, User user, Long pictureId) throws Exception {
        //校验当前用户是否是该图片的编辑用户
        Long editingUserId = pictureEditingUsers.get(pictureId);
        String editAction = pictureEditRequestMessage.getEditAction();
        PictureEditActionEnum actionEnum = PictureEditActionEnum.getEnumByValue(editAction);
        if (actionEnum == null) {
            return;
        }

        if (editingUserId != null && editingUserId.equals(user.getId())) {
            //广播消息
            PictureEditResponseMessage pictureEditResponseMessage = new PictureEditResponseMessage();
            pictureEditResponseMessage.setType(PictureEditMessageTypeEnum.EDIT_ACTION.getValue());
            String message = String.format("%s执行%s", user.getUserName(), actionEnum.getText());
            pictureEditResponseMessage.setMessage(message);
            pictureEditResponseMessage.setEditAction(editAction);
            pictureEditResponseMessage.setUser(userService.getUserVO(user));

            broadcastToPicture(pictureId, pictureEditResponseMessage, session);
        }
    }

    public void handleExitEditMessage(PictureEditRequestMessage pictureEditRequestMessage, WebSocketSession session, User user, Long pictureId) throws Exception {
        //校验
        Long editingUserId = pictureEditingUsers.get(pictureId);
        if (editingUserId != null && editingUserId.equals(user.getId())) {
            //移除
            pictureEditingUsers.remove(pictureId);
            //广播消息
            PictureEditResponseMessage pictureEditResponseMessage = new PictureEditResponseMessage();
            pictureEditResponseMessage.setType(PictureEditMessageTypeEnum.EXIT_EDIT.getValue());
            String message = String.format("%s退出编辑图片", user.getUserName());
            pictureEditResponseMessage.setMessage(message);
            pictureEditResponseMessage.setUser(userService.getUserVO(user));
            broadcastToPicture(pictureId, pictureEditResponseMessage);
        }
    }

要点：

1.广播消息到其它用户session.sendMessage（）。

2.通过jackson的核心类ObjectMapper解决长整型返回前端精度丢失问题。本质是自定义序列化规则把java对象转换为json字符串来规避精度丢失

3.校验合法性-编写广播信息，调用广播方法

4.采用了事件驱动设计思路

WebSocket 配置

类似于controller层，为指定的路径配置处理器和拦截器

@Configuration
@EnableWebSocket
public class WebSocketConfig implements WebSocketConfigurer {

    @Resource
    private PictureEditHandler pictureEditHandler;

    @Resource
    private WsHandshakeInterceptor wsHandshakeInterceptor;

    @Override
    public void registerWebSocketHandlers(WebSocketHandlerRegistry registry) {

        registry.addHandler(pictureEditHandler, "/ws/picture/edit")
                .addInterceptors(wsHandshakeInterceptor)
                .setAllowedOrigins("*");
    }
}

要点：

1开启 Spring WebSocket 功能，启用 WebSocket 相关的自动配置和组件扫描。@EnableWebSocket

WebSocket 握手拦截器（HandshakeInterceptor）：仅拦截「WebSocket 连接建立前的握手请求」（ws:// 协议），生效路径是 WebSocket 端点（如/ws/picture/edit），职责是校验 WebSocket 连接的合法性、存储会话属性。

MVC 请求拦截器（HandlerInterceptor）：仅拦截「HTTP/HTTPS 请求」（http:///https:// 协议），生效路径是 MVC 接口（如/api/picture/list），职责是拦截 HTTP 请求、统一处理登录校验、日志记录、参数预处理等。

扩展知识 - Disruptor 优化

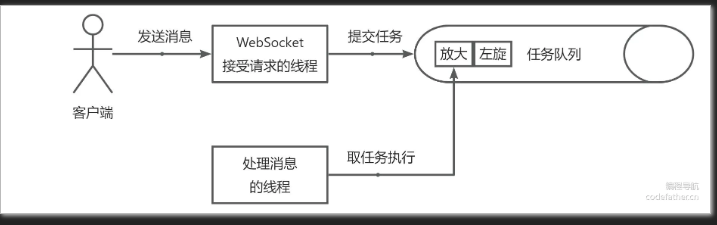

为避免处理消息过程耗时太长，并发过高时导致线程耗光，采用开一个线程专门来异步处理消息，并使用队列保证消息顺序执行。消息的处理是在该 WebSocketSession 所属的线程中执行。

Disruptor 介绍

Disruptor 是一种高性能的并发框架，由 LMAX（一个金融交易系统公司）开发，它是一种 无锁的环形队列 数据结构，用于解决高吞吐量和低延迟场景中的并发问题。支持生产者 - 消费者模式，可作为消息队列使用，适用于金融交易、实时数据处理、游戏事件等对并发和实时性要求较高的场景。

Disruptor 的核心思想是基于固定大小的 环形缓冲区（Ring Buffer），并通过序列化控制访问，以避免传统队列中常见的锁竞争问题。

它主要通过以下几点实现高性能的消息传递机制：

1. 环形缓冲区：使用固定大小的数组，可以复用内存，避免了频繁的内存分配和垃圾回收。

2. 无锁设计：依赖 CAS（Compare-And-Swap）和内存屏障，而不是传统的锁，降低了线程切换的开销。

3. 缓存友好：最大化利用 CPU 的缓存局部性，提高访问速度。

4. 序列号机制：通过序列号管理生产者和消费者的访问，保证数据一致性。

5. 多消费者模式：支持多消费者共享同一环形缓冲区，并能配置不同的消费策略（如依赖关系、并行消费等）。

特性	Disruptor	BlockingQueue
并发控制	无锁（CAS + 内存屏障）	基于锁（ReentrantLock）
内存管理	固定长度的环形数组	动态数组或链表
性能	极高（百万级别消息 / 秒）	较低（数万消息 / 秒）
延迟	纳秒级别	毫秒级别
GC 压力	极低（数据复用）	较高（频繁创建新对象）
适用场景	高频实时消息处理、金融系统	一般生产者消费者模型

Disruptor 的核心概念：

• RingBuffer（环形缓冲区）：固定大小的循环数组，用于存储数据项，生产者和消费者共享该数据结构。

• Event（事件）：存储在 RingBuffer 中的数据对象，用于表示要传递的消息或数据。

• Producer（生产者）：负责向 RingBuffer 写入数据的角色。

• Consumer（消费者）：从 RingBuffer 中读取并处理数据的角色。

• Sequencer（序列器）：管理生产者与消费者的索引，确保并发安全的序列管理。

• SequenceBarrier（序列屏障）：控制消费者等待数据可用的机制，确保数据完整性。

• WaitStrategy（等待策略）：定义消费者如何等待新的数据（如自旋、自适应等待等）。

• EventProcessor（事件处理器）：集成了 Consumer 和 SequenceBarrier，用于更高级的消费控制。

Disruptor 的工作流程：

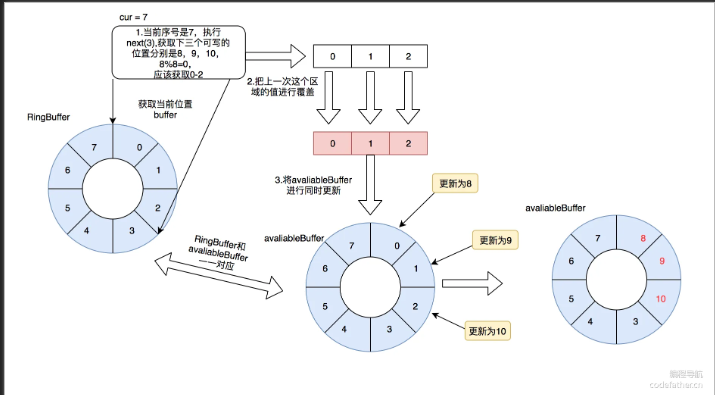

1. 环形队列初始化：创建一个固定大小为 8 的 RingBuffer（索引范围 0-7），每个格子存储一个可复用的事件对象，序号初始为 0。

2. 生产者写入数据：生产者申请索引 0（序号 0），将数据 "A" 写入事件对象，提交后序号递增为 1，下一个写入索引变为 1。

3. 消费者读取数据：消费者检查索引 0（序号 0），读取数据 "A"，处理后提交，序号递增为 1，下一个读取索引变为 1。

4. 环形队列循环使用：当生产者写入到索引 7（序号 7）后，索引回到 0（序号 8），形成循环存储，但序号会持续自增以区分数据的先后顺序。

5. 防止数据覆盖：如果生产者追上消费者，消费者尚未处理完数据，生产者会等待，确保数据不被覆盖。

这里和redis的同步机制有点类似。

Disruptor 实战

引入依赖-Disruptor 配置类-定义事件-消费者-生产者

这里在Disruptor配置中设置线程池。

解决同步处理耗尽线程的关键：

1.增加线程数量

2.专门化线程分工，一个线程专门处理核心业务，一个线程用于接收请求
