一、动力测试系统逻辑运行图

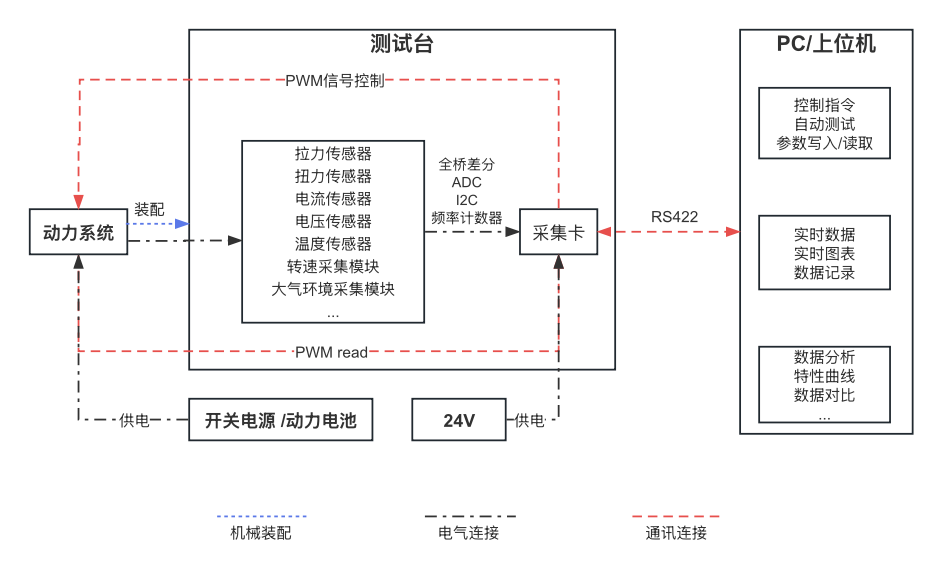

如下图所示，图中清晰展示了测试台、动力系统、电源、上位机之间逻辑控制关系以及测试台的运行机制。
测试台系统逻辑运行图1

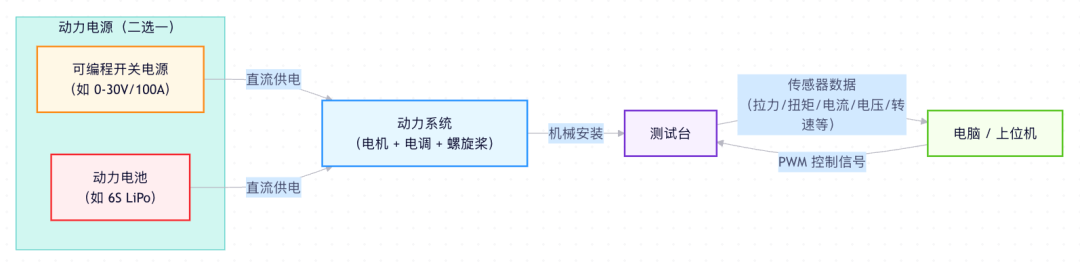

测试台系统逻辑运行图2
二、客户需要准备什么设备
1.除了无人机动力测试台以外，客户还需要准备电源或者电池（动力供电）、动力系统以及电脑（安装上位机软件）。
2.软件运行环境
◎CPU：推荐使用2GHz及以上的标压CPU
◎内存：2G及以上
◎显卡：无要求
◎显示器：1366*768分辨率或以上（推荐1080P，显示比例为100%）
◎操作系统：Windows7及以上系统
◎软件运行框架：U盘中带有软件运行框架，用户自行安装
◎测试数据输出条件：Excel/WPS办公软件
三、无人机动力测试台使用流程

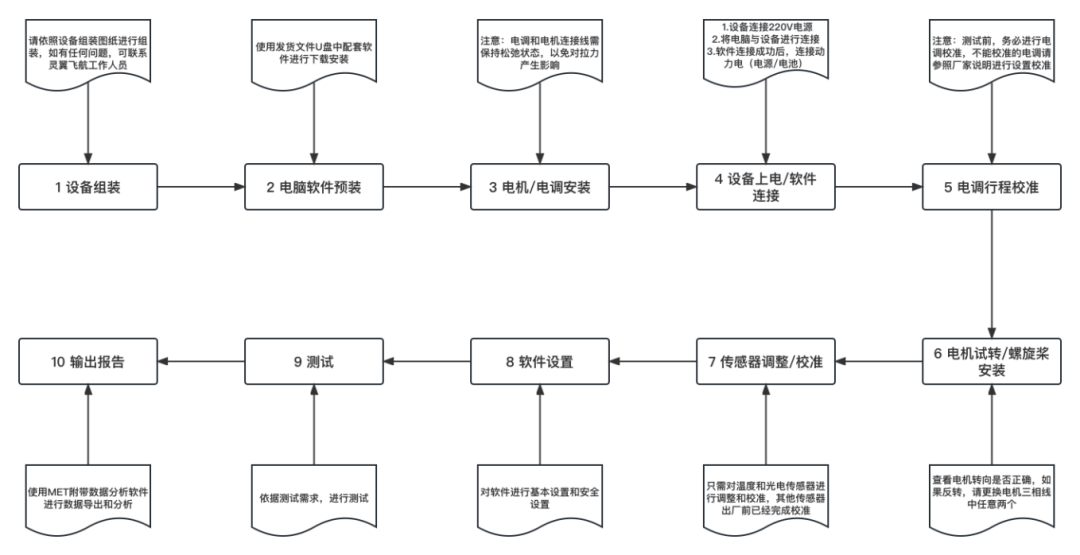

测试台使用流程图
第一步：设备组装
- 请依照设备组装图纸进行设备组装。
- 如有任何问题，请及时联系灵翼飞航工作人员。
第二步：电脑软件预装
- 使用发货文件U盘中配套的软件进行下载并安装。
- 确保软件版本与设备兼容。
第三步：电机/电调安装
- 将电机和电调连接线保持松弛状态，避免对拉力产生影响。
- 正确安装电机和电调至测试平台。
第四步：设备上电/软件连接
- 将设备连接至220V电源；
- 将电脑与测试设备进行物理连接；
- 软件连接成功后，再连接动力电源（电池或电源适配器）。
⚠️ 注意：务必在连接动力电源前完成软件连接，防止误操作。
第五步：电调试极校准
- 在测试前，必须对电调进行试极校准。
- 严禁在未校准的情况下直接测试。
- 若无法自动校准，请参照厂家说明书进行手动设置校准。
第六步：电机试转/螺旋桨安装
- 检查电机旋转方向是否正确。
- 如果电机反转，请更换电机三相线中的任意两条线。
- 安装螺旋桨，确保牢固无松动。
第七步：传感器调整/校准
- 只需对温度传感器 和光电传感器进行调整与校准。
- 其他传感器出厂前已完成校准，无需重复操作。
第八步：软件设置
- 打开测试软件，进行基本参数设置。
- 设置安全保护阈值（如电流、电压、转速上限）。
- 确保所有参数符合测试需求。
第九步：测试
- 依据具体测试需求（如空载、半载、满载等工况），开始测试。
- 实时监控数据变化，确保测试过程稳定。
第十步：输出报告
- 测试完成后，使用MET附带的数据分析软件进行数据导出与分析。
- 生成测试报告，用于后续评估与存档。
