最近在研究新能源汽车电驱动系统的电流监测方案，发现霍尔电流传感器在电机控制、逆变器和BMS中扮演着关键角色。尤其是在高压、大电流场景下，非接触式测量的优势特别明显。不过，实际应用中也发现了一些技术细节和挑战，今天就聊聊霍尔电流传感器的技术特性和应用边界。
一、霍尔电流传感器的基本原理 霍尔电流传感器基于霍尔效应，通过检测导体周围的磁场变化来测量电流。原边电流产生的磁场经过霍尔元件转换为电压信号，再通过放大和处理输出。这种非接触式测量方式，避免了传统分流器的功耗和散热问题，特别适合高压、大电流场景。

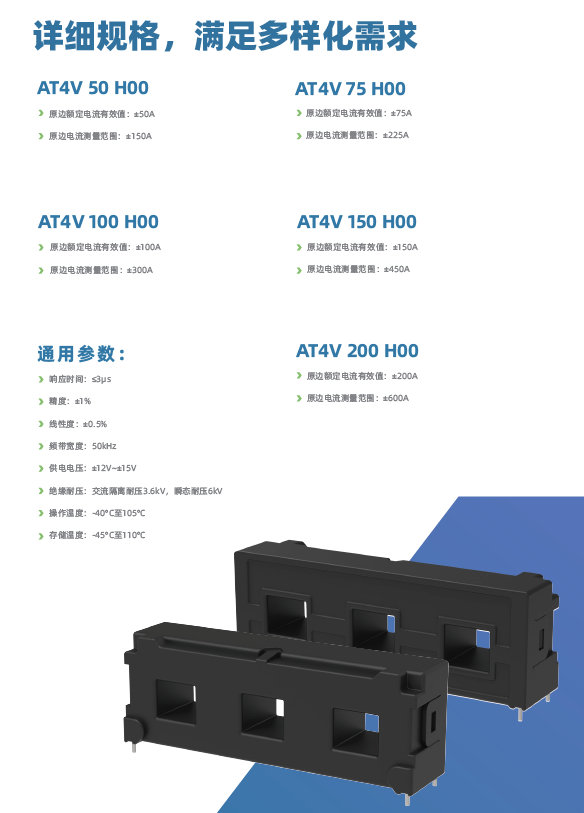

核心参数：
- 测量范围：通常支持±50A到±200A，部分型号可扩展到±600A峰值电流。
- 精度：典型值±1%（不包含失调电压），线性误差≤±0.5% IPN。
- 响应时间：≤5μs，频带宽度可达50kHz（-3dB），适用于高频PWM控制。
- 隔离性能：交流隔离耐压3.6kV（50Hz，1min），瞬态耐压6.6kV（1.2/50μs），爬电距离12.5mm，电气间隙11.0mm。
- 环境适应性：工作温度-40°C至105°C，失调电压温度系数±0.2mV/K，增益温度系数±0.02%/K。

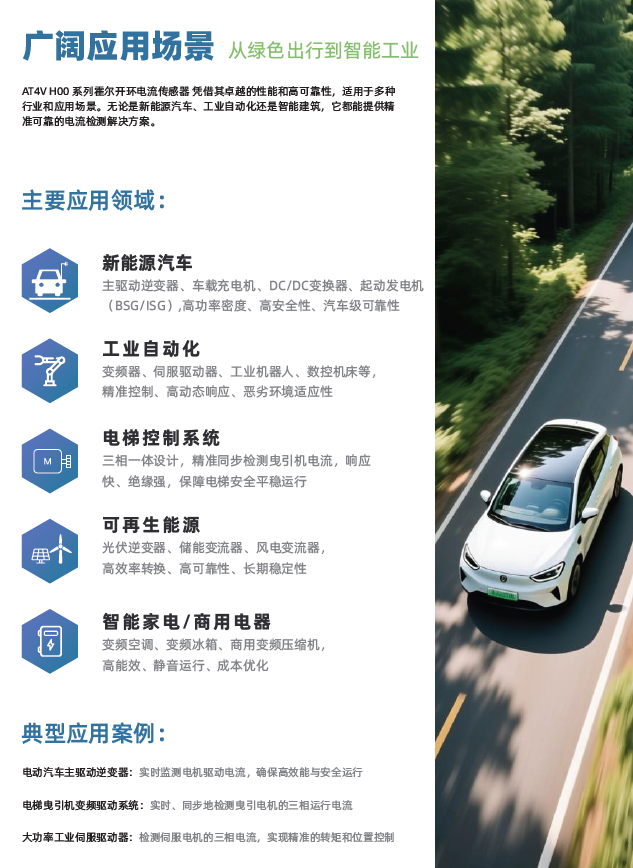

二、应用场景分析 1. 电机控制系统
- FOC（磁场定向控制）：霍尔传感器实时监测三相电流，为控制器提供精确的相电流数据，优化扭矩输出和能效。50kHz带宽确保与高速PWM信号同步，减少控制延迟。
- 过流保护：响应时间≤5μs，可快速触发IGBT关断，避免功率器件损坏。
2. 逆变器与DC/DC变换器
- 母排电流监测：霍尔传感器的原边母排直接集成到逆变器模块中，减少寄生电感，提升动态性能。
- 效率优化：低功耗设计（35mA@±15V），降低系统能耗。
3. 电池管理系统（BMS）
- 充放电电流监控：精确测量电池包电流，计算SOC/SOH，支持动态均衡管理。
- 绝缘故障检测：配合漏电流监测电路，预警高压系统绝缘老化风险。
4. 快充桩与V2G（Vehicle-to-Grid）
- 双向能量计量：支持交直流混合测量，确保充电结算的准确性。
- 安全互锁：检测充电回路异常，触发紧急断电。
三、技术方案对比
| 技术方案 | 霍尔传感器 | 电阻分流器 | 罗氏线圈 |
|---|---|---|---|
| 隔离性能 | 高（3.6kV隔离耐压） | 无 | 高 |
| 带宽 | 50kHz | 低（受RC限制） | 高（适合交流） |
| 直流测量 | 支持 | 支持 | 不支持 |
| 功耗 | 低（35mA） | 高（功率损耗） | 低 |
| 集成难度 | 低（PCB焊接） | 中（需散热设计） | 高（磁芯调谐） |
| 成本 | 中 | 低 | 高 |
选型建议：
- 高压系统（800V平台）：优先选择霍尔传感器，其高隔离性能和宽温度范围更适合。
- 成本敏感应用：可考虑分流器+隔离放大器组合，但需牺牲部分带宽和隔离性。
- 交流主导场景（如充电桩）：罗氏线圈+霍尔传感器混合方案，兼顾交直流测量。
四、风险预警与使用注意事项
EMC干扰：
- 高压、高频环境下，建议在传感器附近布局滤波电容，并远离强磁场源。
- 原边母排应完全充满过孔，减少寄生电感。
温度影响：
- 长时间在105°C下工作，需确保散热良好，避免超出绝缘材料的耐温极限。
- 定期校准失调电压，补偿温漂影响。
安装安全：
- 传感器为内置式设备，安装后导电部分必须加装保护罩，防止触电。
- 主电源应设计断开机制，便于维护。
五、总结 霍尔电流传感器在新能源汽车电驱动系统中的应用，体现了技术进步与实际需求的深度融合。其非接触式测量、高隔离性和宽带宽特性，为电机控制、逆变器和BMS提供了可靠的数据基础。然而，技术应用的边界和局限性同样需要关注，例如EMC干扰、温度影响和安装安全等问题。未来，霍尔电流传感器的发展方向可能包括材料创新、算法优化和生态协同，以进一步提升其在复杂工况下的性能和可靠性。
