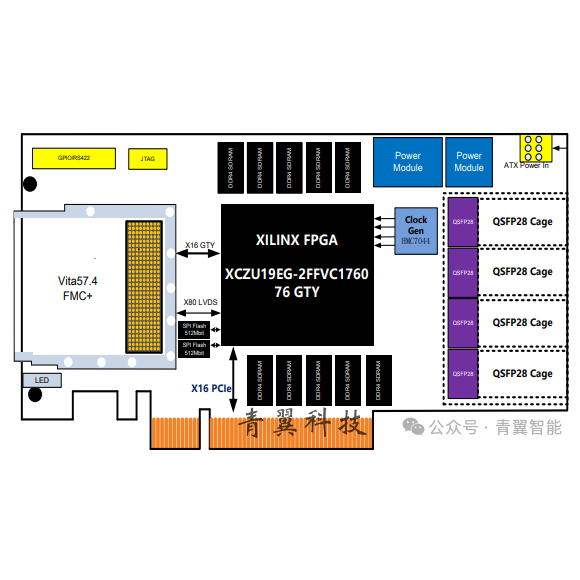

PCIE719 是一款基于 PCIE 总线架构的高性能数据预处理 FMC 载板，板卡具有 1 个 FMC+（HPC）接口，1 路 PCIe x16 主机接口、 2 个 RJ45 千兆以太网口、4 个 QSFP28 100G 以太网接口。板卡采用 Xilinx 的高性能 UltraScale+ MPSOC 系列 FPGA 作为实时处理器， 实现 FMC 接口数据的采集、处理、以及设备间互联传输。PS 端外挂 1 组 72 位 DDR4 SDRAM 大容量缓存，PL 端外挂 1 组 80 位的 DDR4 SDRAM 缓存。
该板卡通过搭载不同的 FMC 子卡，可快速搭建起基于服务器的 数据采集、实时处理、高性能存储平台。可以满足于网络通信、高速 数据交换存储、工业控制、深度学习、AI 智能、云计算、4K 视频传 输处理以及航空航天等应用。
技术指标
板载 MPSOC 实时处理器：XCZU19EG-2FFVC1760I
CPU 与 GPU 性能
- 4x ARM Cortex-A53，1.333GHz；
- 双核 Cortex-R5，533MHz
- GPU：Mali-400 MP2
PS 端接口与性能
- PS 端支持 5 片 DDR4 SDRAM，位宽 72 位，速率 2400Mbps
- PS 端支持 1 路 RJ45 千兆以太网口
- PS 端支持 1 路 DisplayPort 显示输出接口；
- PS 端支持 1 片 32GB eMMC 作为系统大容量存储设备
- PS端支持2片512Mbit QSPI Flash作为FPGA用户数据存储；
- PS 端支持 1 个 Mico SD 卡，支持 SD 和 SPI 模式；
- PS 端支持 1 个 USB OTG 接口，接口类型 TypeC；
- PS 端支持 1 路 TypeC 串口
- PS 端支持 1 个 TypeC JTAG 调试接口；
PL 端接口与性能
- 支持 1 组 80 位 DDR4 SDRAM，容量为 4GByte
- 标准 1 个 FMC+（HPC）接口，符合 VITA57.4 规范
- FMC+支持 x16 GTH@16Gbps/lane 高速串行总线；
- FMC+支持 84 对 LVDS 信号
- 支持 4 路 QSFP28 100G 光纤接口
其它接口性能
- 1 个标准 ATX +12V 供电插座
- 板载 1 个 LED 指示灯位于前面板，一个复位按键位于前面板；
- 支持 1 路 RS422 接口+8 路 GPIO（可配置方向），J30J 接口；
物理与电气特征
- 板卡尺寸：106 x 220mm；
- 板卡供电：5A max@+12V（±5%，不含给子卡供电）；
- 散热方式：风冷散
- 工作温度：-40°~+85°C；
软件支持
可选集成板级软件开发包（BSP）
PS 端底层接口驱动
PL 端接口驱动以及底层开发
可根据客户需求提供定制化算法与系统集成
应用范围
- 4K/8K 视频图像处理；
- 软件无线电 SDR 平台；
- AI 人工智能、云计算
