背景（技术场景）
在电子抑制振动（Electronic Vibration Suppression，电子抑振）实验中，
需要同时完成两件事：
- MATLAB / Simulink 实现抑振控制算法
- 示波器实时观测抑振装置的电信号与动态响应
关键点在于：示波器不是旁观者，而是实验系统的一部分。
常见翻车点（问题）
很多实验一开始就卡在这里：
- 示波器只能"看波形"，无法参与实验流程
- MATLAB 与示波器通信不稳定（采样、触发不同步）
- 波形看似变好了，但无法证明是"控制生效"
本质问题不是算法，而是控制系统与测量系统没有形成闭环。
可行思路（工程解法）
实践中更稳妥的做法是：
- 把示波器当作受控设备，由 MATLAB 统一配置

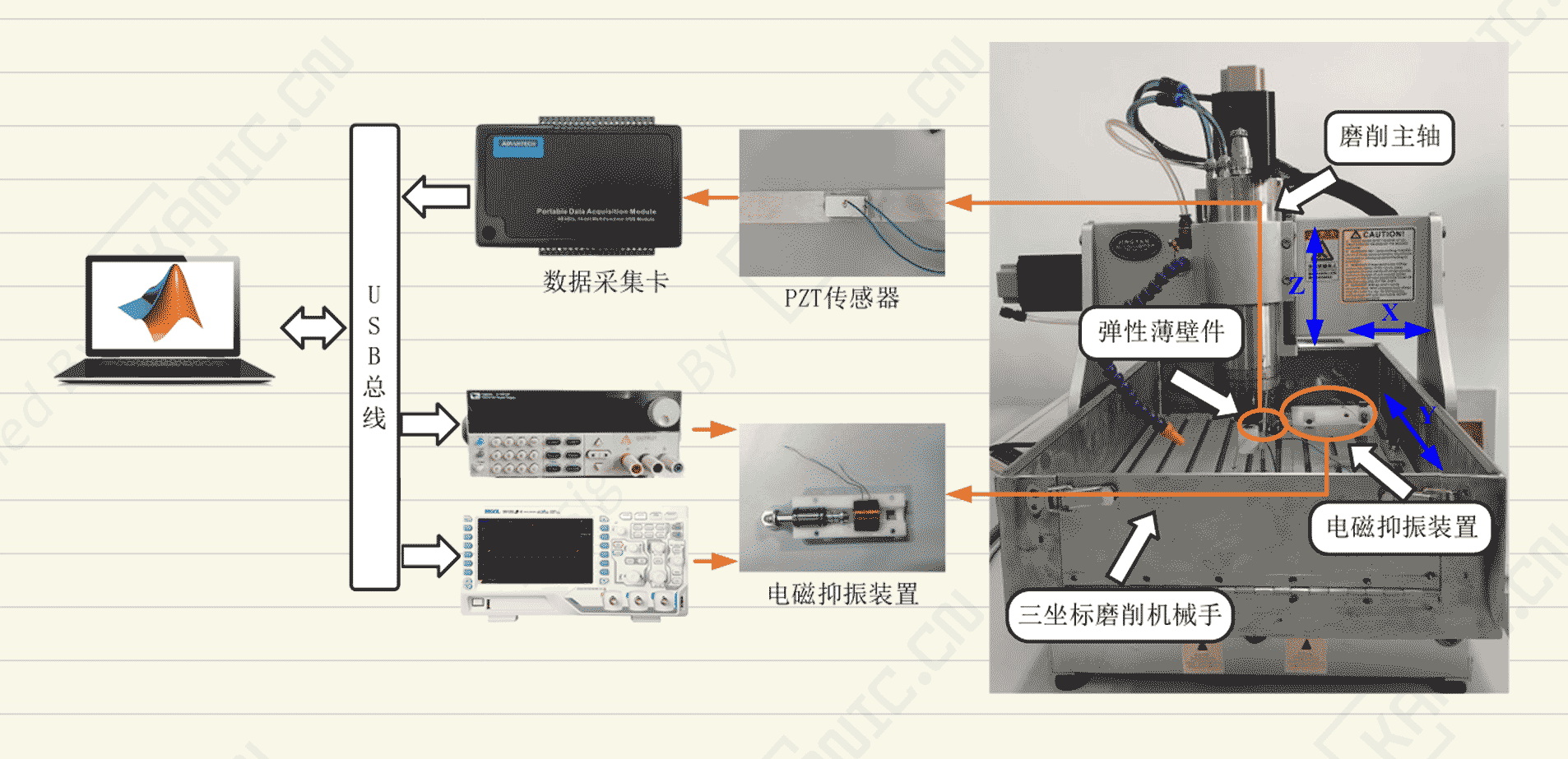

- 明确三条信号链路：
- 控制：MATLAB → 抑振装置
- 测量：抑振装置 → 示波器
- 验证：示波器 → MATLAB / 离线分析
- 优先基于成熟实例，而不是从零硬试
示波器配置示例（RIGOL + MATLAB）
以下是实验中使用的示波器基础配置，
通过 VISA / TCPIP 由 MATLAB 发送 SCPI 指令完成。
matlab
%------------ 示波器配置信息 ------------%
% 打开 RIGOL 配套软件 Ultra Sigma
% 获取 RIGOL 示波器地址
% TCPIP::169.254.72.202::INSTR
% 逐个参数设置：
% 设置水平时间尺度为 0.1 s/div
:TIM:SCAL 0.1
% 设置 CH1 垂直量程
:CHAN1:RANG 2e+01
% 设置边沿触发电平为 0.5 V
:TRIG:EDG:LEV 0.5
% 一次性参数设置（推荐）
TIM:SCAL 0.1;:CHAN1:RANG 2e+01;:TRIG:EDG:LEV 0.5;
%------------ 配置结束 ------------%经验小结
能看到波形 ≠ 实验是对的
电子抑振实验是否"站得住"，取决于：
数据是否可复现、过程是否可解释、结论是否可信。
MATLAB + 示波器的正确联动，
是从"演示"迈向"工程实验"的分水岭。
